0063某高层外挑脚手架施工方案

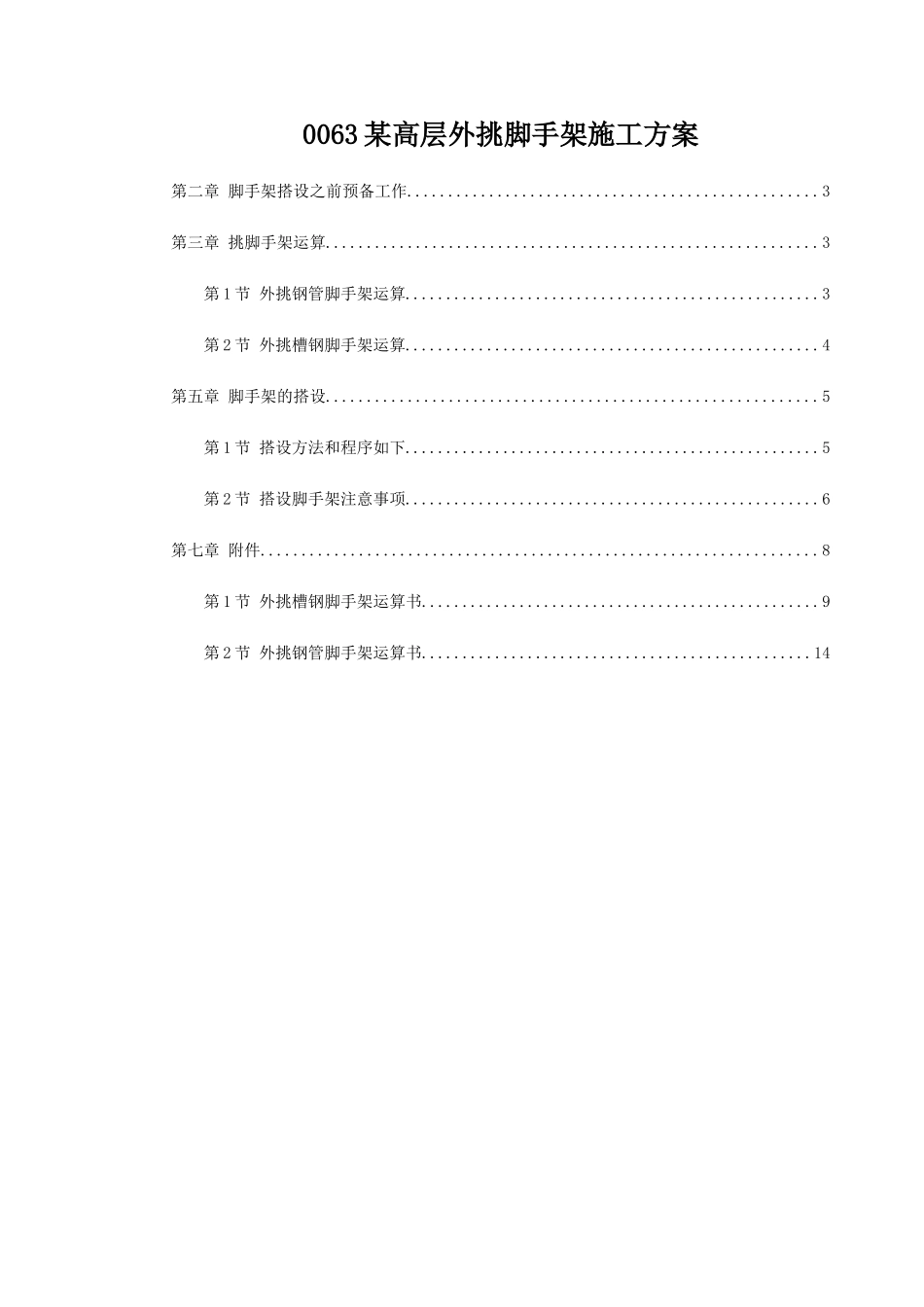

0063 某高层外挑脚手架施工方案第二章 脚手架搭设之前预备工作..................................................3第三章 挑脚手架运算............................................................3第 1 节 外挑钢管脚手架运算...................................................3第 2 节 外挑槽钢脚手架运算...................................................4第五章 脚手架的搭设............................................................5第 1 节 搭设方法和程序如下...................................................5第 2 节 搭设脚手架注意事项...................................................6第七章 附件....................................................................8第 1 节 外挑槽钢脚手架运算书.................................................9第 2 节 外挑钢管脚手架运算书................................................14第一章指导思想与设计思路1).职工之家扩建配套工程原施工组织设计大纲拟采纳爬架，由于目前爬架施工预备工作远远跟不上施工生产进度，为安全生产，保质保量地完成暨定工期，我们决定从标准层第十一层开始采纳逐层外挑的挑架施工。2）.本挑架方案本着节约成本、支拆方便、及对砌筑和外装修阻碍小的原则进行编制，与常规的周边搭设脚手架相比，其优点为大面积外挑钢管脚手架省去了斜撑，而直截了当靠拉筋和挑杆构成三角受力模型承重，使对砌筑及外墙装饰阻碍程度降至最小，加快了进度并保证了质量。3）.结合本工程实际情形，在挑架的施工中采纳外挑钢管和外挑槽钢两种型式，在核心筒、剪力墙处按每五层外挑一层三角架槽钢（即采纳槽钢与预埋铁板焊接成三角架外挑的施工方法），在其他大面楼层上则直截了当采纳一般钢管与楼层的预埋短钢管相连接固定的方法进行外挑，每层利用拉筋进行拉结。4）.悬挑钢管脚手架采纳层层外挑、层层拉结的搭设的方法进行，搭设顺序及循环为：搭设底层挑杆 搭设底层大横杆 搭设底层内外立杆 搭设底层第二排大小横杆 待砼强度达到标准后再用钢筋进行拉结脚手架 进行下一层脚手架搭设…….如此循环搭设。考虑到施工时钢筋拉结施工滞后（必须待楼面砼强度达到要求后），为保证安全，因此在底层施工时采纳加斜撑的方法用以承担两层的架子重量和施工荷载（运算时按五层自重及两层作业层验算，其运算值偏大，需加拉筋，...
