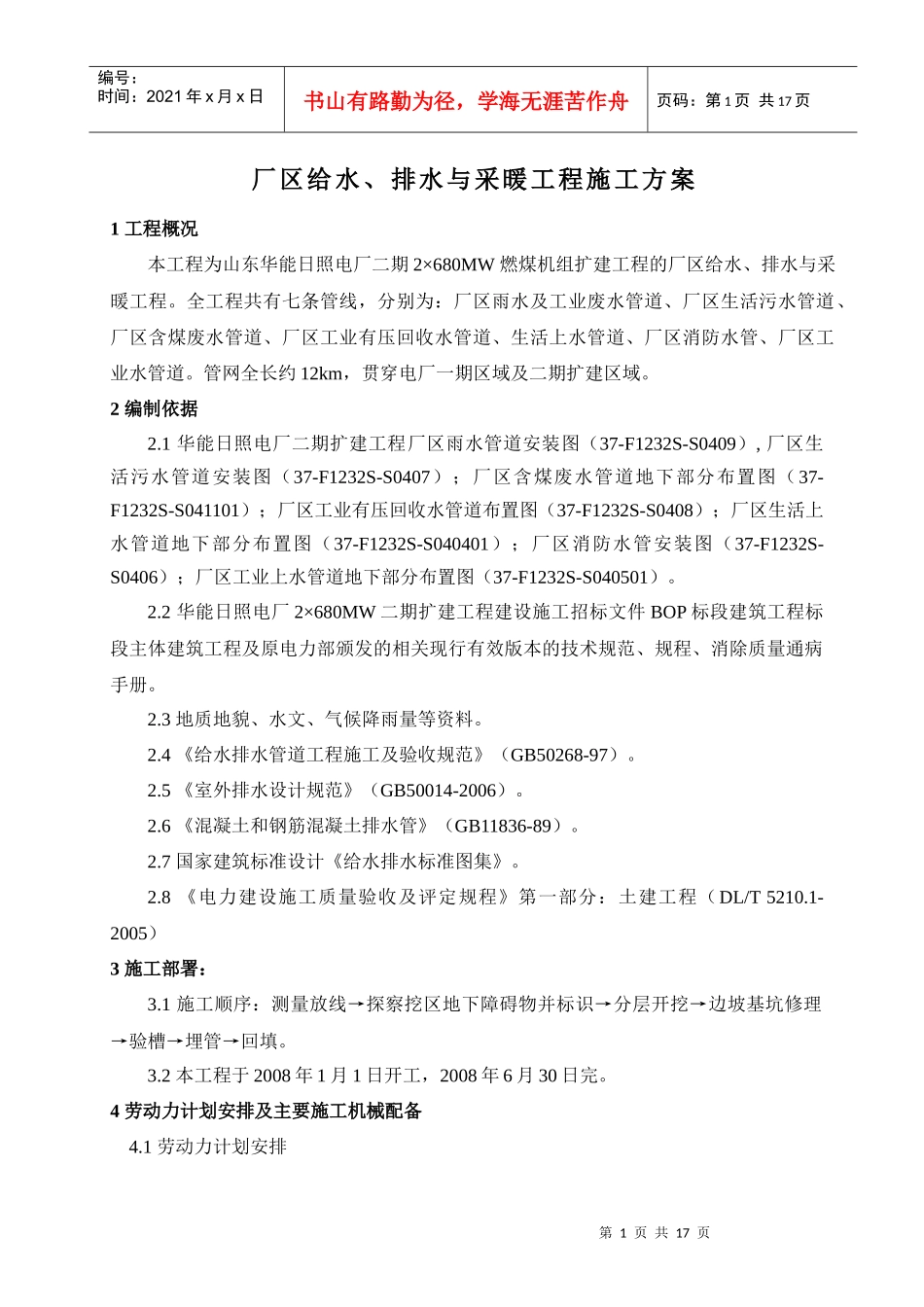

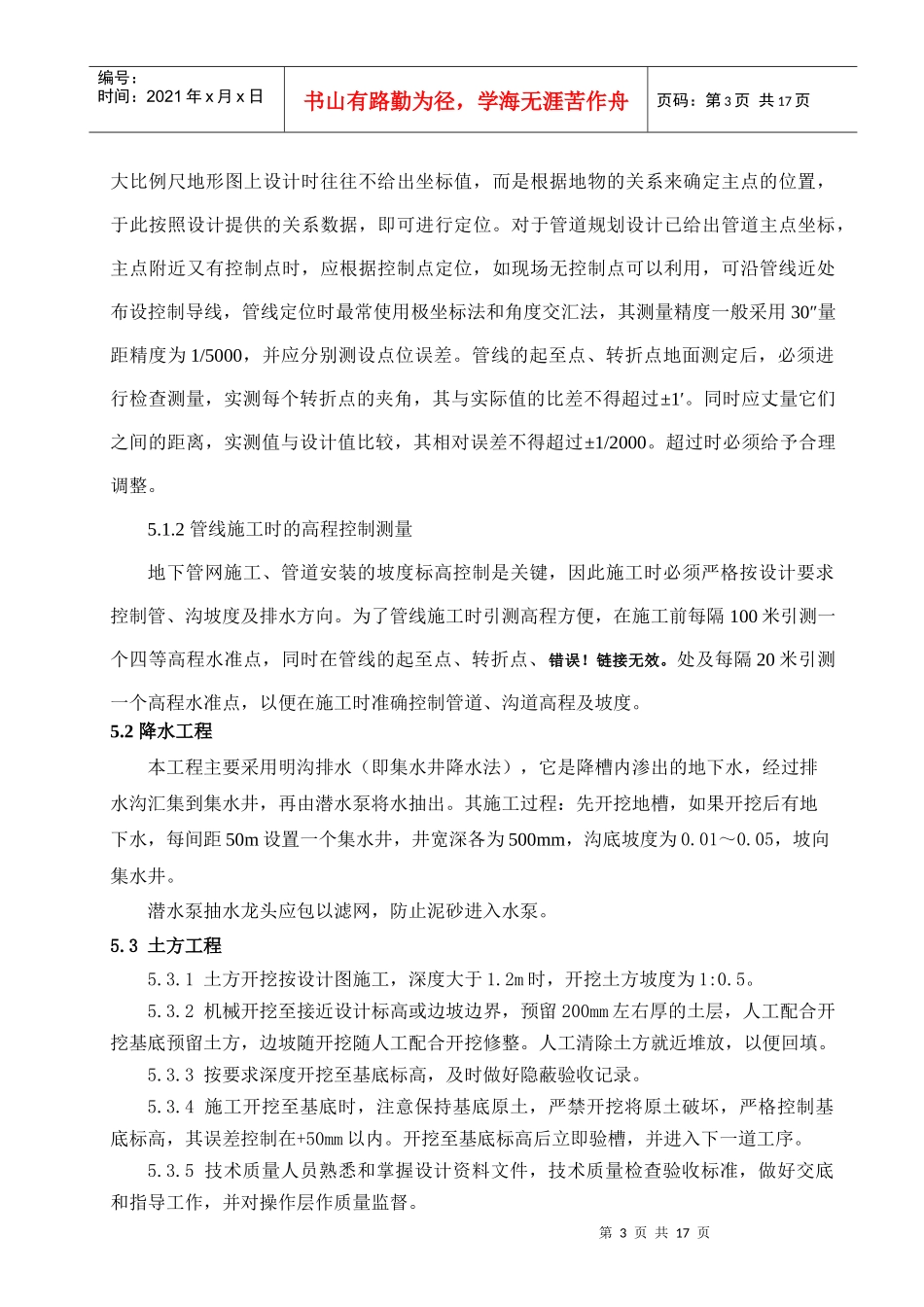

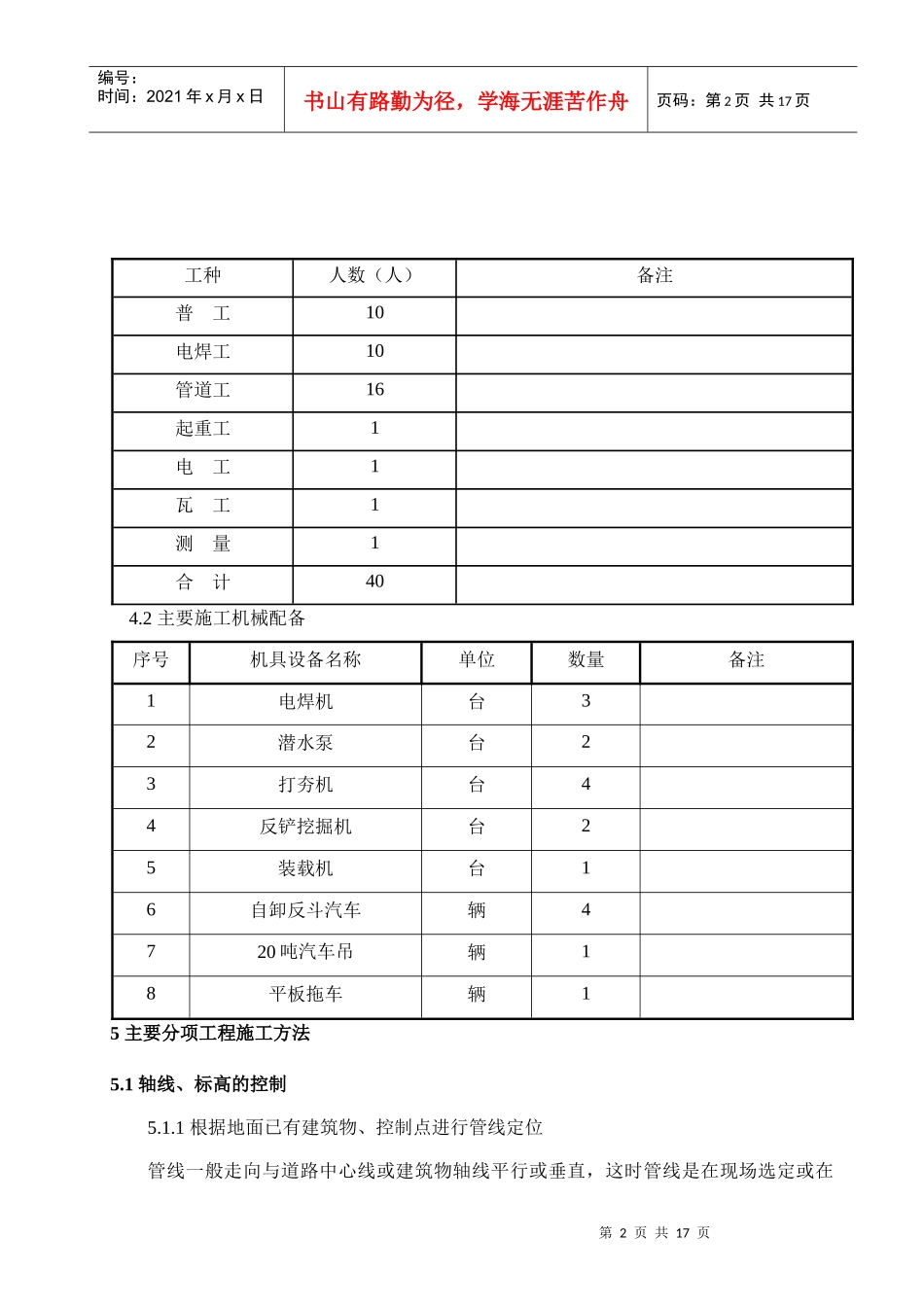

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页厂区给水、排水与采暖工程施工方案1工程概况本工程为山东华能日照电厂二期2×680MW燃煤机组扩建工程的厂区给水、排水与采暖工程。全工程共有七条管线，分别为：厂区雨水及工业废水管道、厂区生活污水管道、厂区含煤废水管道、厂区工业有压回收水管道、生活上水管道、厂区消防水管、厂区工业水管道。管网全长约12km，贯穿电厂一期区域及二期扩建区域。2编制依据2.1华能日照电厂二期扩建工程厂区雨水管道安装图（37-F1232S-S0409）,厂区生活污水管道安装图（37-F1232S-S0407）；厂区含煤废水管道地下部分布置图（37-F1232S-S041101）；厂区工业有压回收水管道布置图（37-F1232S-S0408）；厂区生活上水管道地下部分布置图（37-F1232S-S040401）；厂区消防水管安装图（37-F1232S-S0406）；厂区工业上水管道地下部分布置图（37-F1232S-S040501）。2.2华能日照电厂2×680MW二期扩建工程建设施工招标文件BOP标段建筑工程标段主体建筑工程及原电力部颁发的相关现行有效版本的技术规范、规程、消除质量通病手册。2.3地质地貌、水文、气候降雨量等资料。2.4《给水排水管道工程施工及验收规范》（GB50268-97）。2.5《室外排水设计规范》（GB50014-2006）。2.6《混凝土和钢筋混凝土排水管》（GB11836-89）。2.7国家建筑标准设计《给水排水标准图集》。2.8《电力建设施工质量验收及评定规程》第一部分：土建工程（DL/T5210.1-2005）3施工部署：3.1施工顺序：测量放线→探察挖区地下障碍物并标识→分层开挖→边坡基坑修理→验槽→埋管→回填。3.2本工程于2008年1月1日开工，2008年6月30日完。4劳动力计划安排及主要施工机械配备4.1劳动力计划安排第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页工种人数（人）备注普工10电焊工10管道工16起重工1电工1瓦工1测量1合计404.2主要施工机械配备序号机具设备名称单位数量备注1电焊机台32潜水泵台23打夯机台44反铲挖掘机台25装载机台16自卸反斗汽车辆4720吨汽车吊辆18平板拖车辆15主要分项工程施工方法5.1轴线、标高的控制5.1.1根据地面已有建筑物、控制点进行管线定位管线一般走向与道路中心线或建筑物轴线平行或垂直，这时管线是在现场选定或在第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页大比例尺地形图上设计时往往不给出坐标值，而是根据地物的关系来确定主点的位置，于此按照设计提供的关系数据，即可进行定位。对于管道规划设计已给出管道主点坐标，主点附近又有控制点时，应根据控制点定位，如现场无控制点可以利用，可沿管线近处布设控制导线，管线定位时最常使用极坐标法和角度交汇法，其测量精度一般采用30″量距精度为1/5000，并应分别测设点位误差。管线的起至点、转折点地面测定后，必须进行检查测量，实测每个转折点的夹角，其与实际值的比差不得超过±1′。同时应丈量它们之间的距离，实测值与设计值比较，其相对误差不得超过±1/2000。超过时必须给予合理调整。5.1.2管线施工时的高程控制测量地下管网施工、管道安装的坡度标高控制是关键，因此施工时必须严格按设计要求控制管、沟坡度及排水方向。为了管线施工时引测高程方便，在施工前每隔100米引测一个四等高程水准点，同时在管线的起至点、转折点、错误！链接无效。处及每隔20米引测一个高程水准点，以便在施工时准确控制管道、沟道高程及坡度。5.2降水工程本工程主要采用明沟排水（即集水井降水法），它是降槽内渗出的地下水，经过排水沟汇集到集水井，再由潜水泵将水抽出。其施工过程：先开挖地槽，如果开挖后有地下水，每间距50m设置一个集水井，井宽深各为500mm，沟底坡度为0.01～0.05，坡向集水井。潜水泵抽水龙头应包以滤网，防止泥砂进入水泵。5.3土方工程5.3.1土方开挖按设计图施工，深度大于1.2m时，开挖土方坡度为1:0.5。5.3.2机械开挖至接近设计标高或边坡边界，预留200mm左右厚的土层，人工配合开挖基底预留土方，边坡随开挖随人工配合开挖修整。人工清除土方就近堆放，以便...
