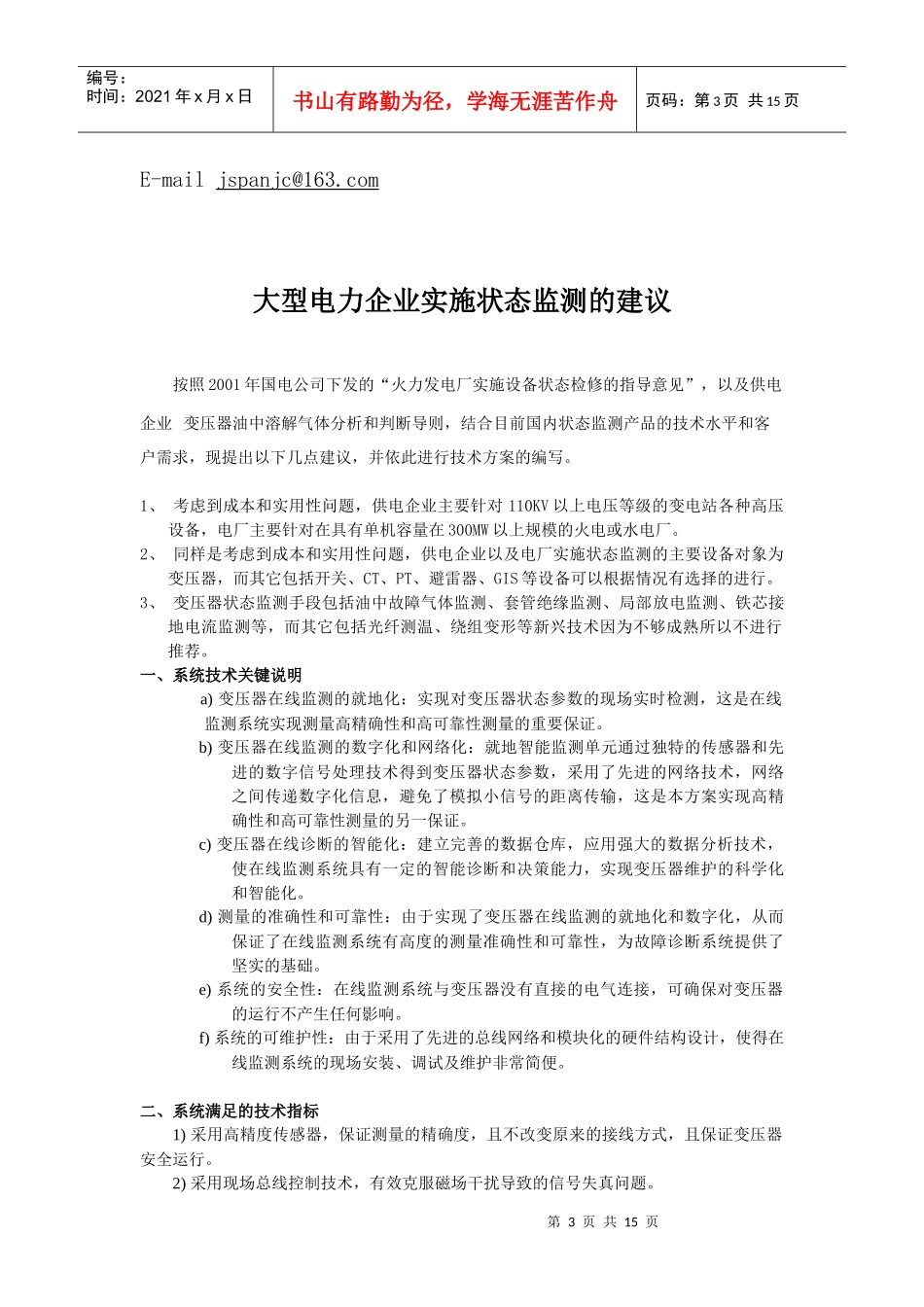

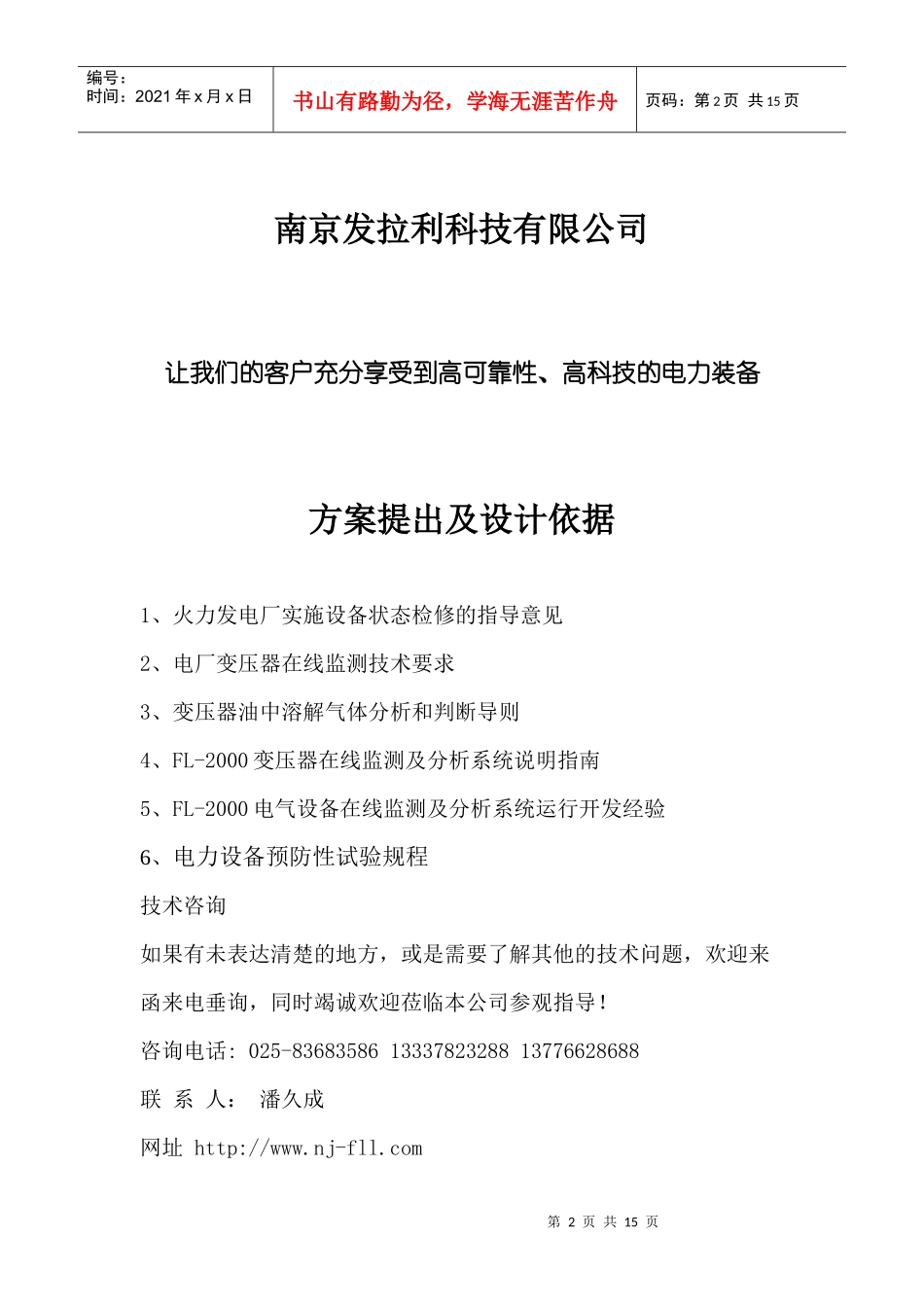

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页大型电力企业大型电力企业变压器在线监测系统变压器在线监测系统技术方案技术方案第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页南京发拉利科技有限公司让我们的客户充分享受到高可靠性、高科技的电力装备方案提出及设计依据1、火力发电厂实施设备状态检修的指导意见2、电厂变压器在线监测技术要求3、变压器油中溶解气体分析和判断导则4、FL-2000变压器在线监测及分析系统说明指南5、FL-2000电气设备在线监测及分析系统运行开发经验6、电力设备预防性试验规程技术咨询如果有未表达清楚的地方，或是需要了解其他的技术问题，欢迎来函来电垂询，同时竭诚欢迎莅临本公司参观指导！咨询电话:025-836835861333782328813776628688联系人：潘久成网址http://www.nj-fll.com第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页E-mailjspanjc@163.com大型电力企业实施状态监测的建议按照2001年国电公司下发的“火力发电厂实施设备状态检修的指导意见”，以及供电企业变压器油中溶解气体分析和判断导则，结合目前国内状态监测产品的技术水平和客户需求，现提出以下几点建议，并依此进行技术方案的编写。1、考虑到成本和实用性问题，供电企业主要针对110KV以上电压等级的变电站各种高压设备，电厂主要针对在具有单机容量在300MW以上规模的火电或水电厂。2、同样是考虑到成本和实用性问题，供电企业以及电厂实施状态监测的主要设备对象为变压器，而其它包括开关、CT、PT、避雷器、GIS等设备可以根据情况有选择的进行。3、变压器状态监测手段包括油中故障气体监测、套管绝缘监测、局部放电监测、铁芯接地电流监测等，而其它包括光纤测温、绕组变形等新兴技术因为不够成熟所以不进行推荐。一、系统技术关键说明a)变压器在线监测的就地化：实现对变压器状态参数的现场实时检测，这是在线监测系统实现测量高精确性和高可靠性测量的重要保证。b)变压器在线监测的数字化和网络化：就地智能监测单元通过独特的传感器和先进的数字信号处理技术得到变压器状态参数，采用了先进的网络技术，网络之间传递数字化信息，避免了模拟小信号的距离传输，这是本方案实现高精确性和高可靠性测量的另一保证。c)变压器在线诊断的智能化：建立完善的数据仓库，应用强大的数据分析技术，使在线监测系统具有一定的智能诊断和决策能力，实现变压器维护的科学化和智能化。d)测量的准确性和可靠性：由于实现了变压器在线监测的就地化和数字化，从而保证了在线监测系统有高度的测量准确性和可靠性，为故障诊断系统提供了坚实的基础。e)系统的安全性：在线监测系统与变压器没有直接的电气连接，可确保对变压器的运行不产生任何影响。f)系统的可维护性：由于采用了先进的总线网络和模块化的硬件结构设计，使得在线监测系统的现场安装、调试及维护非常简便。二、系统满足的技术指标1)采用高精度传感器，保证测量的精确度，且不改变原来的接线方式，且保证变压器安全运行。2)采用现场总线控制技术，有效克服磁场干扰导致的信号失真问题。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页3)现场总线在结构上只有现场测控设备和操作管理两个层次，现场测控设备均含有微处理器，各自进行信号采样、A/D转换及数据处理，个别设备的损坏或退出运行，不影响其它设备的工作状态。4)可采用光纤自愈环网或485组网等通讯方式。5)具备较强的网络功能，实现对变压器工况参数的网上查询。可以通过浏览器直接对安装在控制中心的微机监测系统进行访问。6)系统可避免在自身出现故障时对被变压器的安全运行造成影响。7)便于管理。监测系统具备分析诊断功能，可根据监测数据自动筛选出参数异常的电气设备并发出报警信号。所有监测参数均可长期保存于计算机中，且能够输出包括变化趋势图在内的相关监测信息及监测报告8)配置灵活，增加或减少监测设备和监测项目均不需要改变系统结构。9)所有安装在现场的设备具有...
