高低压配电房验收标准详VIP专享VIP免费

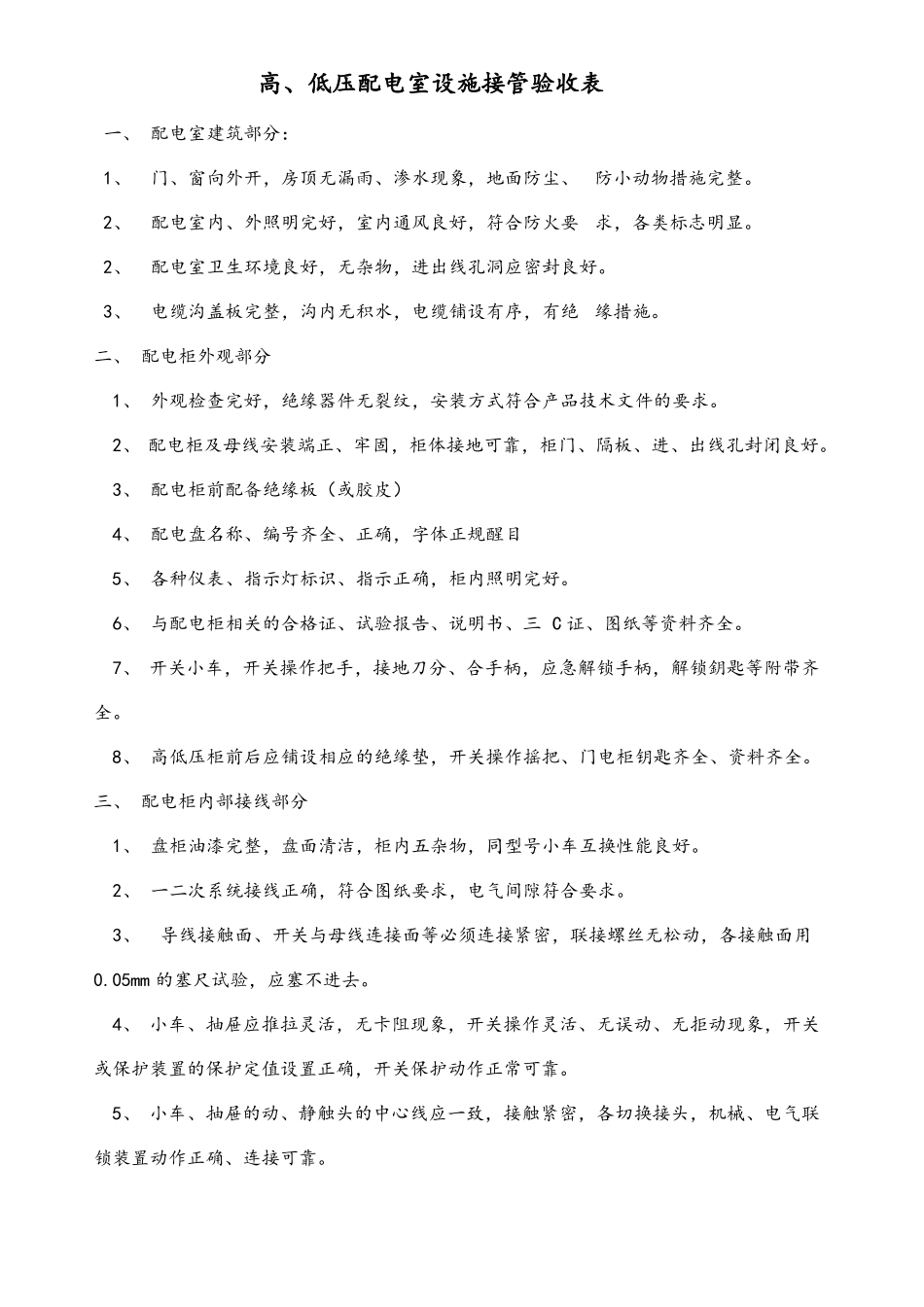

高、低压配电室设施接管验收表一、配电室建筑部分：1、门、窗向外开，房顶无漏雨、渗水现象，地面防尘、防小动物措施完整。2、配电室内、外照明完好，室内通风良好，符合防火要求，各类标志明显。2、配电室卫生环境良好，无杂物，进出线孔洞应密封良好。3、电缆沟盖板完整，沟内无积水，电缆铺设有序，有绝缘措施。二、配电柜外观部分1、外观检查完好，绝缘器件无裂纹，安装方式符合产品技术文件的要求。2、配电柜及母线安装端正、牢固，柜体接地可靠，柜门、隔板、进、出线孔封闭良好。3、配电柜前配备绝缘板（或胶皮）4、配电盘名称、编号齐全、正确，字体正规醒目5、各种仪表、指示灯标识、指示正确，柜内照明完好。6、与配电柜相关的合格证、试验报告、说明书、三C证、图纸等资料齐全。7、开关小车，开关操作把手，接地刀分、合手柄，应急解锁手柄，解锁鈅匙等附带齐全。8、高低压柜前后应铺设相应的绝缘垫，开关操作摇把、门电柜钥匙齐全、资料齐全。三、配电柜内部接线部分1、盘柜油漆完整，盘面清洁，柜内五杂物，同型号小车互换性能良好。2、一二次系统接线正确，符合图纸要求，电气间隙符合要求。3、导线接触面、开关与母线连接面等必须连接紧密，联接螺丝无松动，各接触面用0.05mm的塞尺试验，应塞不进去。4、小车、抽屉应推拉灵活，无卡阻现象，开关操作灵活、无误动、无拒动现象，开关或保护装置的保护定值设置正确，开关保护动作正常可靠。5、小车、抽屉的动、静触头的中心线应一致，接触紧密，各切换接头，机械、电气联锁装置动作正确、连接可靠。精品word完整版-行业资料分享四、变压器部分1、变压器室照明、通风良好，室内清洁，门、窗完整外开，有防小动物措施，有事故油池。2、变压器固定牢固，器身和套管清洁，无污物。3、变压器器身和零线接地可靠，接地线符合要求。4、变压器进、出线或铜排固定牢固，接线正确、可靠，电气间隙符合要求，线缆或铜排规格符合要求。5、变压器附件：温度表，呼吸器（应加油）、瓦斯继电器（应充满油）、油位指示等要安装齐全，指示或动作正常。6、压力释放阀要打开7、通电冲击无异常，运行音响正常、无杂音、无渗油无放电现象。五、操作部分1、活动部件动作灵活、可靠，联锁传动装置动作正确。2、通电后操作时动作应灵活、可靠。电磁器件应无异常响声。3、操动机构与断路器的联动应正常，无卡阻现象；分、合闸指示正确；压力开关、辅助开关动作应准确可靠，接点无电弧烧损。4、操动机构箱的密封垫应完整，电缆管口、洞口应予封闭。六、避雷器交接验收1、现场制作件应符合设计要求2、避雷器外部应完整无缺损，封口处密封良好。3、避雷器应安装牢固，其垂直度应符合要求。4、阀式避雷器接紧绝缘子应紧固可靠，受力均匀。5、放电记数器密封应良好，绝缘垫及接地应良好、牢靠。6、排气式避雷器的倾斜角和隔离间隙应符合要求。7、油漆应完整，相色正确。精品word完整版-行业资料分享七、电容器交接1、电容器组的布置与接线应正确，电容器组的保护回路应完整。2、放电回路应完整且操作灵活。3、外壳应无凹凸或渗油现象，引出端子连接牢固，垫圈、螺母齐全。4、熔断器熔体的额定电流应符合设计规定。5、电容器外壳及构架的接地应可靠，其外部油漆应完整。6、电容器室内的通风装置应良好。（一）高压供电系统的接管验收1、验收的工作依据：（1）《电气装置安装工程电气设备交接试验标准》（GB50150）（2）《电气装置安装工程电缆线路施工及验收规范》（GB50168）（3）《电气装置安装工程接地装置施工及验收规范》（GB50169）（4）《智能建筑设计标准》（GB50314）（5）《通用用电设备配电设计规范》（GB50055）（6）《3—110KV高压配电装置设计规范》（GB50060）（7）《电力装置的继电保护和自动装置设计规范》（GB50062）（8）《电力装置的电气测量仪表装置设计规范》（GBJ63）（9）《工业与民用电力装置的过电压保护设计规范》（GBJ64）（10）《工业与民用电力装置的接地设计规范》（GBJ65）（11）《电气装置安装工程高压电器施工及验收规范》（GBJ147）（12）《电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范》（GBJ148）...
