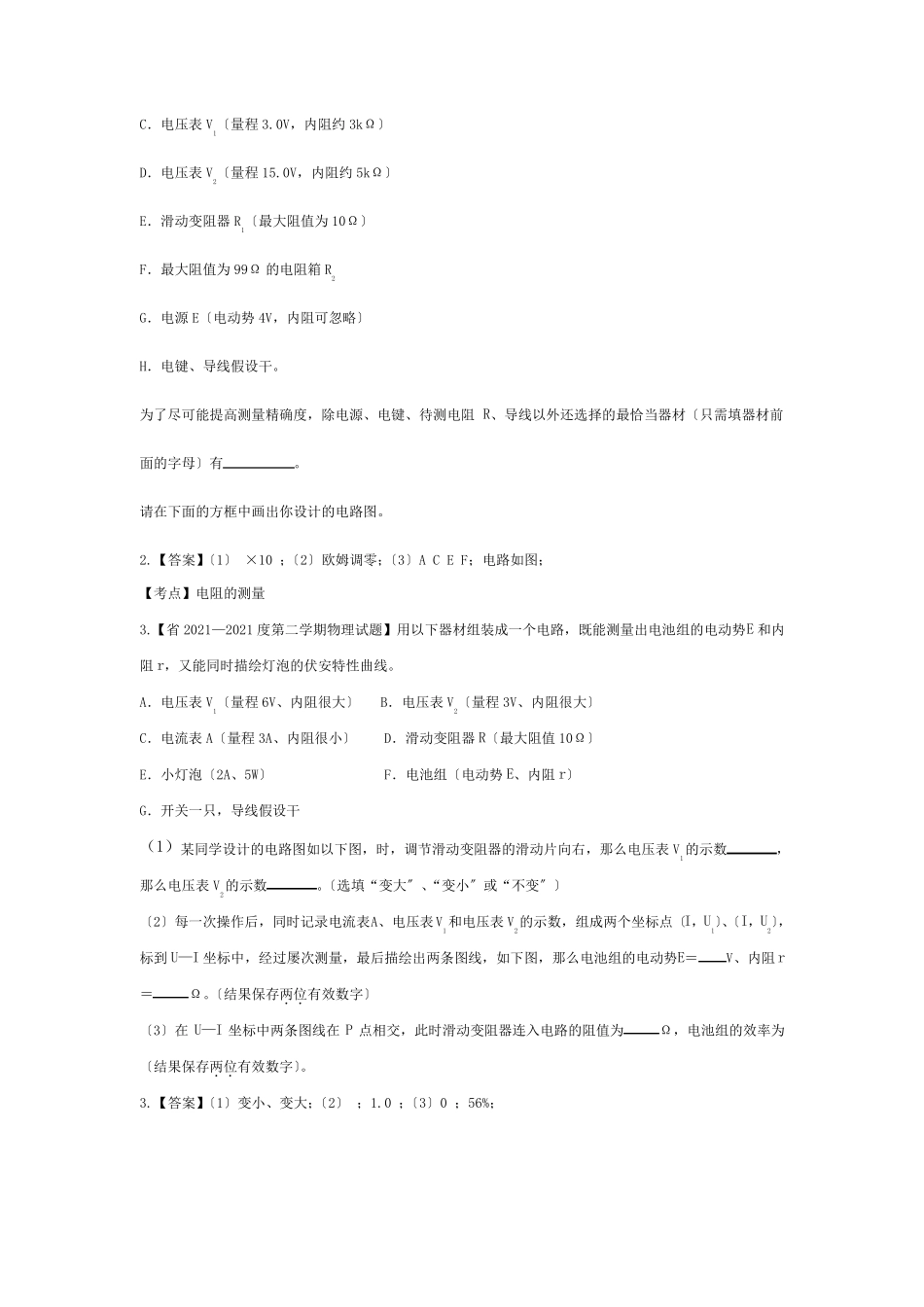

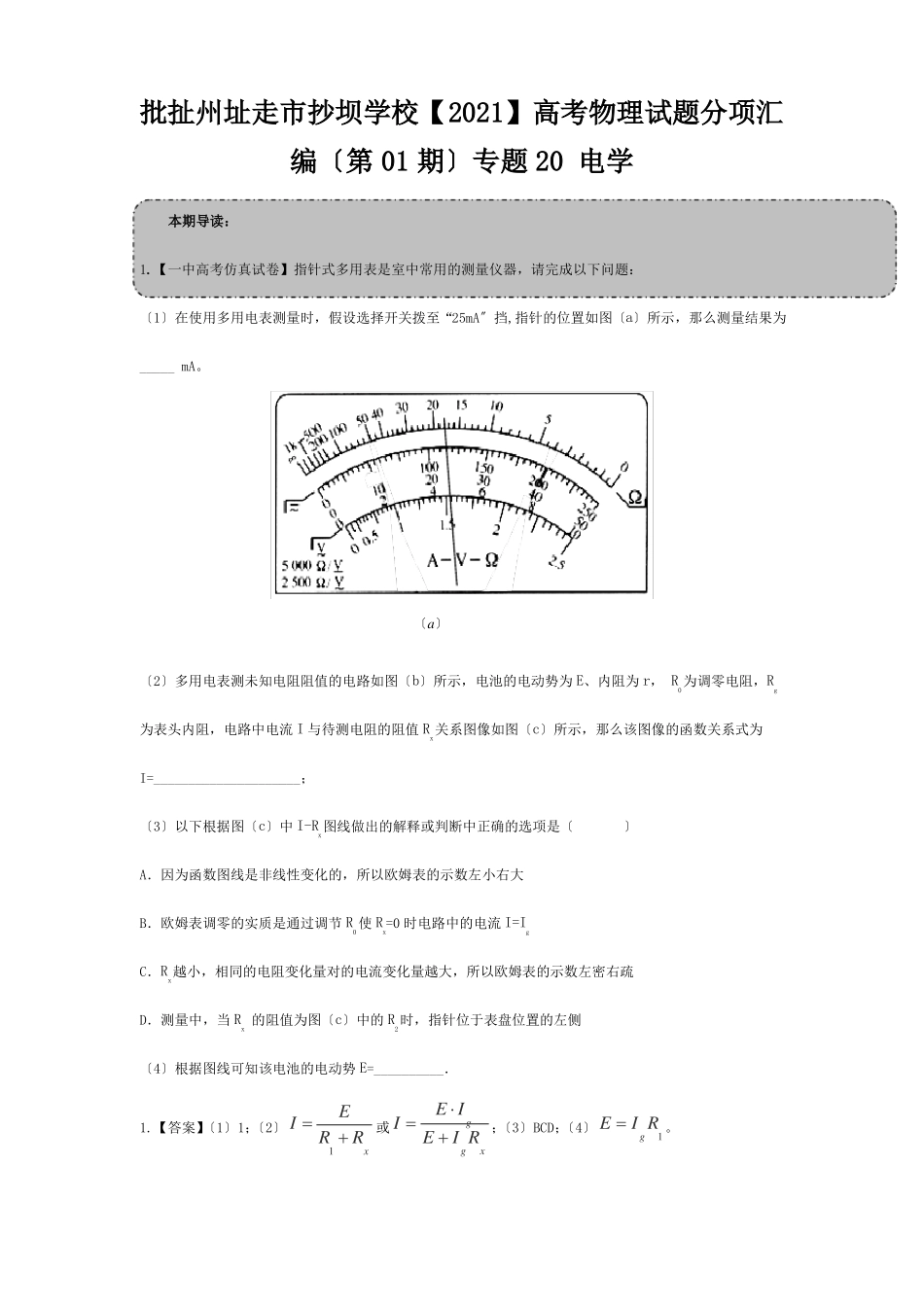

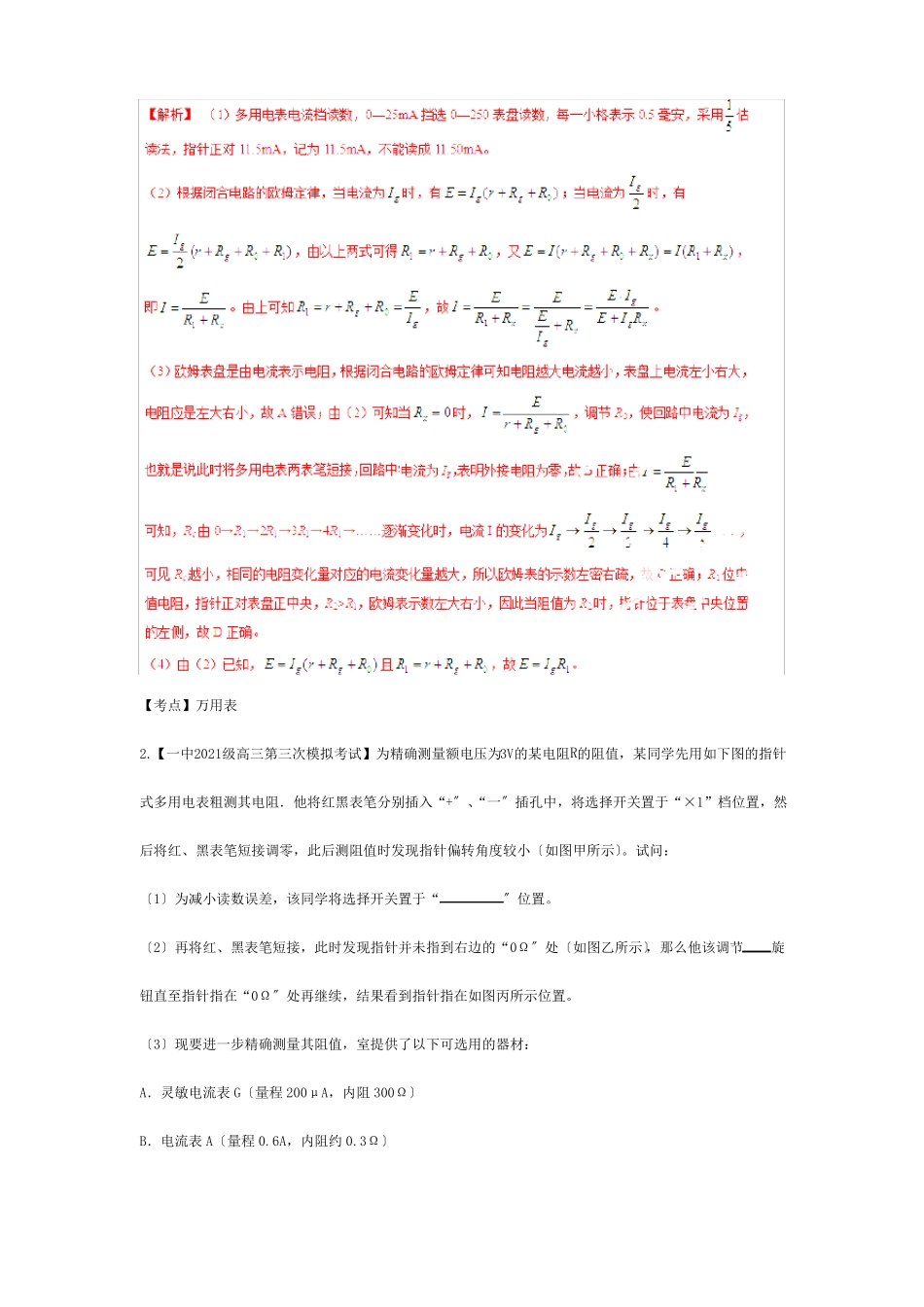

批扯州址走市抄坝学校【2021】高考物理试题分项汇编〔第01期〕专题20电学本期导读：1.【一中高考仿真试卷】指针式多用表是室中常用的测量仪器，请完成以下问题：〔1〕在使用多用电表测量时，假设选择开关拨至“25mA〞挡,指针的位置如图〔a〕所示，那么测量结果为_____mA。〔a〕〔2〕多用电表测未知电阻阻值的电路如图〔b〕所示，电池的电动势为E、内阻为r，R0为调零电阻，Rg为表头内阻，电路中电流I与待测电阻的阻值Rx关系图像如图〔c〕所示，那么该图像的函数关系式为I=_____________________；〔3〕以下根据图〔c〕中I-Rx图线做出的解释或判断中正确的选项是〔〕A．因为函数图线是非线性变化的，所以欧姆表的示数左小右大B．欧姆表调零的实质是通过调节R0使Rx=0时电路中的电流I=IgC．Rx越小，相同的电阻变化量对的电流变化量越大，所以欧姆表的示数左密右疏D．测量中，当Rx的阻值为图〔c〕中的R2时，指针位于表盘位置的左侧〔4〕根据图线可知该电池的电动势E=__________．1.【答案】〔1〕1；〔2〕IER1Rx或IEIgEIgRx；〔3〕BCD；〔4〕EIgR1。【考点】万用表2.【一中2021级高三第三次模拟考试】为精确测量额电压为3V的某电阻R的阻值，某同学先用如下图的指针式多用电表粗测其电阻．他将红黑表笔分别插入“+〞、“一〞插孔中，将选择开关置于“×1”档位置，然后将红、黑表笔短接调零，此后测阻值时发现指针偏转角度较小〔如图甲所示〕。试问：〔1〕为减小读数误差，该同学将选择开关置于“〞位置。〔2〕再将红、黑表笔短接，此时发现指针并未指到右边的“0Ω〞处〔如图乙所示〕，那么他该调节旋钮直至指针指在“0Ω〞处再继续，结果看到指针指在如图丙所示位置。〔3〕现要进一步精确测量其阻值，室提供了以下可选用的器材：A．灵敏电流表G〔量程200μA，内阻300Ω〕B．电流表A〔量程0.6A，内阻约0.3Ω〕C．电压表V1〔量程3.0V，内阻约3kΩ〕D．电压表V2〔量程15.0V，内阻约5kΩ〕E．滑动变阻器R1〔最大阻值为10Ω〕F．最大阻值为99Ω的电阻箱R2G．电源E〔电动势4V，内阻可忽略〕H．电键、导线假设干。为了尽可能提高测量精确度，除电源、电键、待测电阻R、导线以外还选择的最恰当器材〔只需填器材前面的字母〕有。请在下面的方框中画出你设计的电路图。2.【答案】〔1〕×10；〔2〕欧姆调零；〔3〕ACEF；电路如图；【考点】电阻的测量3.【省2021—2021度第二学期物理试题】用以下器材组装成一个电路，既能测量出电池组的电动势E和内阻r，又能同时描绘灯泡的伏安特性曲线。A．电压表V1〔量程6V、内阻很大〕B．电压表V2〔量程3V、内阻很大〕C．电流表A〔量程3A、内阻很小〕D．滑动变阻器R〔最大阻值10Ω〕E．小灯泡〔2A、5W〕F．电池组〔电动势E、内阻r〕G．开关一只，导线假设干（1）某同学设计的电路图如以下图，时，调节滑动变阻器的滑动片向右，那么电压表V1的示数，那么电压表V2的示数。〔选填“变大〞、“变小〞或“不变〞〕〔2〕每一次操作后，同时记录电流表A、电压表V1和电压表V2的示数，组成两个坐标点〔I，U1〕、〔I，U2〕，标到U—I坐标中，经过屡次测量，最后描绘出两条图线，如下图，那么电池组的电动势E＝V、内阻r＝Ω。〔结果保存两位有效数字〕．．〔3〕在U—I坐标中两条图线在P点相交，此时滑动变阻器连入电路的阻值为Ω，电池组的效率为〔结果保存两位有效数字〕。．．3.【答案】〔1〕变小、变大；〔2〕；1.0；〔3〕0；56%；【考点】测量电源的电动势及内阻4.【高三综合测试理科综合】采用伏安法测量电源电动势E和内阻r时，由于电表因素带来了的系统误差．某研究性学习小组对此进行改良，设计出如下图的测量电源电动势E和内电阻r的电路，E′是辅助电源，A、B两点间有一灵敏电流计G．①请你补充步骤：i闭合开关S1、S2，调节R和R′使得灵敏电流计G的示数为零，这时，A、B两点的电势φA、φB的关系是φA______φB〔选填“大于〞、“小于〞或“于〞〕，读出电流表和电压表的示数I1和U1，其中I1______〔选填“大于〞、“小于〞或“于〞〕通过电源E的电流．ii改变滑动变阻器R、R′的阻值，重使得______，读出______．②由上述步骤中测出的物理量，可以得出电...
