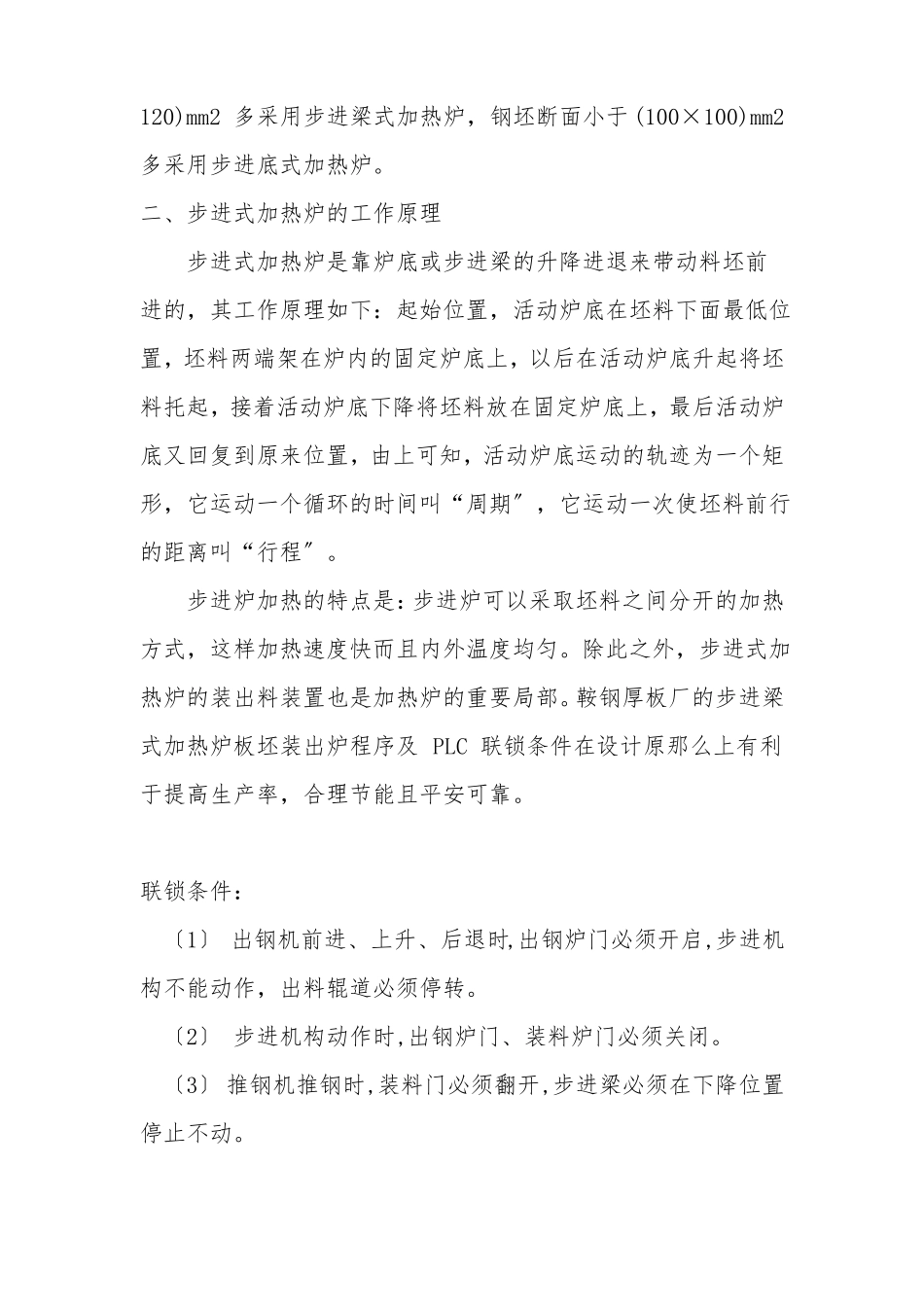

120)mm2多采用步进梁式加热炉，钢坯断面小于(100×100)mm2多采用步进底式加热炉。二、步进式加热炉的工作原理步进式加热炉是靠炉底或步进梁的升降进退来带动料坯前进的，其工作原理如下：起始位置，活动炉底在坯料下面最低位置，坯料两端架在炉内的固定炉底上，以后在活动炉底升起将坯料托起，接着活动炉底下降将坯料放在固定炉底上，最后活动炉底又回复到原来位置，由上可知，活动炉底运动的轨迹为一个矩形，它运动一个循环的时间叫“周期〞，它运动一次使坯料前行的距离叫“行程〞。步进炉加热的特点是：步进炉可以采取坯料之间分开的加热方式，这样加热速度快而且内外温度均匀。除此之外，步进式加热炉的装出料装置也是加热炉的重要局部。鞍钢厚板厂的步进梁式加热炉板坯装出炉程序及PLC联锁条件在设计原那么上有利于提高生产率，合理节能且平安可靠。联锁条件：〔1〕出钢机前进、上升、后退时,出钢炉门必须开启,步进机构不能动作，出料辊道必须停转。〔2〕步进机构动作时,出钢炉门、装料炉门必须关闭。〔3〕推钢机推钢时,装料门必须翻开,步进梁必须在下降位置停止不动。三步进式加热炉的炉型结构(1)炉膛宽度。是由坯料长度与装料排数确定的，料排间和料排与炉墙间的空隙一般取0．15～0．3m。(2)炉长。有效炉底长度系指钢料在炉内有效加热所占的长度，是由炉子产量计算确定。端装侧出料的炉子为炉尾砌体外缘至出料门中心线的距离；端装端出料的炉子为炉尾砌体外缘至出料滑坡折点的距离，用托出机出料的炉子那么算至钢坯在炉内最后位置的前端线；侧装料的炉子，其炉尾从侧装料门或辊道中心线算起。炉子全长指前后端墙砌体外缘间的距离。步进式炉炉长无上述限制，但炉子过长时跑偏量也将增大。四、步进式加热炉的热工制度炉温制度对于加热坯料厚度较小或对坯料加热内外温差要求不严的中小型加热炉，多采用两段式炉温制度，即只有加热段和不供热的预热段。对于坯料厚度较大或温差要求比拟严格的加热炉那么采用三段式炉温制度，即在出料段再设一个均热段，其温度低于加热段而略高于坯料外表温度，供热强度很小，以使坯料外表与中心温差缩小到允许范围。按三段式炉温制度设计的加热炉也可以按两段式炉温操作。大产量的板坯、型钢及高速线材加热炉均采用三段式加热炉。单面加热或双面加热加热厚度小于90～100mm的坯料时，一般选用单面加热工艺，即选用没有下加热的推钢式炉或步进底式炉，其单位炉底面积小时产量适中而热耗较低；加热厚度大于100mm的坯料时，那么选用双面加热工艺，即选用上下加热的推钢式炉或步进梁式炉。由于步进梁式炉坯料有间隙，120～130mm的方坯或圆坯也可采用单面加热。由于炉内滑道间距(纵水管或步进梁与固定梁)等结构上的限制，短坯料不能采用双面加热，推钢式炉坯料长度应大于1000mm，步进梁式炉坯料长度宜大于2500mm，否那么其下外表遮蔽大、受热差且运行不可靠，容易发生“掉道〞“黑印〞对小坯料的不利影响及节约燃料，还有采用无水冷滑道(如用棕刚玉滑轨)两面加热的推钢式炉，其坯料断面尺寸不大于75mm×75mm，滑轨寿命为6～12个月。高速线材轧机加热炉的坯料长度为12～22m，冷料进炉时单面受热易变形弯曲，要求两面受热，常采用进料端为步进梁的梁底组合式步进炉。炉型曲线与供热段(点)布置它与上述两个内容相对应且与燃料种类有关。两段式加热炉主要靠端部轴向烧嘴供热，下加热采用轴向烧嘴或侧烧嘴，产量较大的炉子还要增加上部侧烧嘴。加热段炉膛较高，以保证燃料燃烧空间和增加辐射传热的需要；预热段炉膛较低，以增强对流传热。直接烧煤的中小型推钢式加热炉只能采用两段式炉温制度，单面加热的由端部(头炉)供热，两面加热的还有一个下部供热点(腰炉)。三段式加热炉均热段供热能力较小。均热段与上下加热段之间的炉顶有一个“压下〞区(即炉顶略有下降)，且炉底有一个凸台以减少两段之间的温度干扰。产量较大、炉体较长的三段式炉，供热负荷很大，往往要增设第二个上下供热段。大型板坯加热炉多采用上下六点供热，有些烧煤气的加热炉均热段采用炉顶平焰烧嘴供热或上加热全部采用炉顶烧嘴的平顶式加热炉。这种炉型供热点多，操作灵活，但结构及控制...
