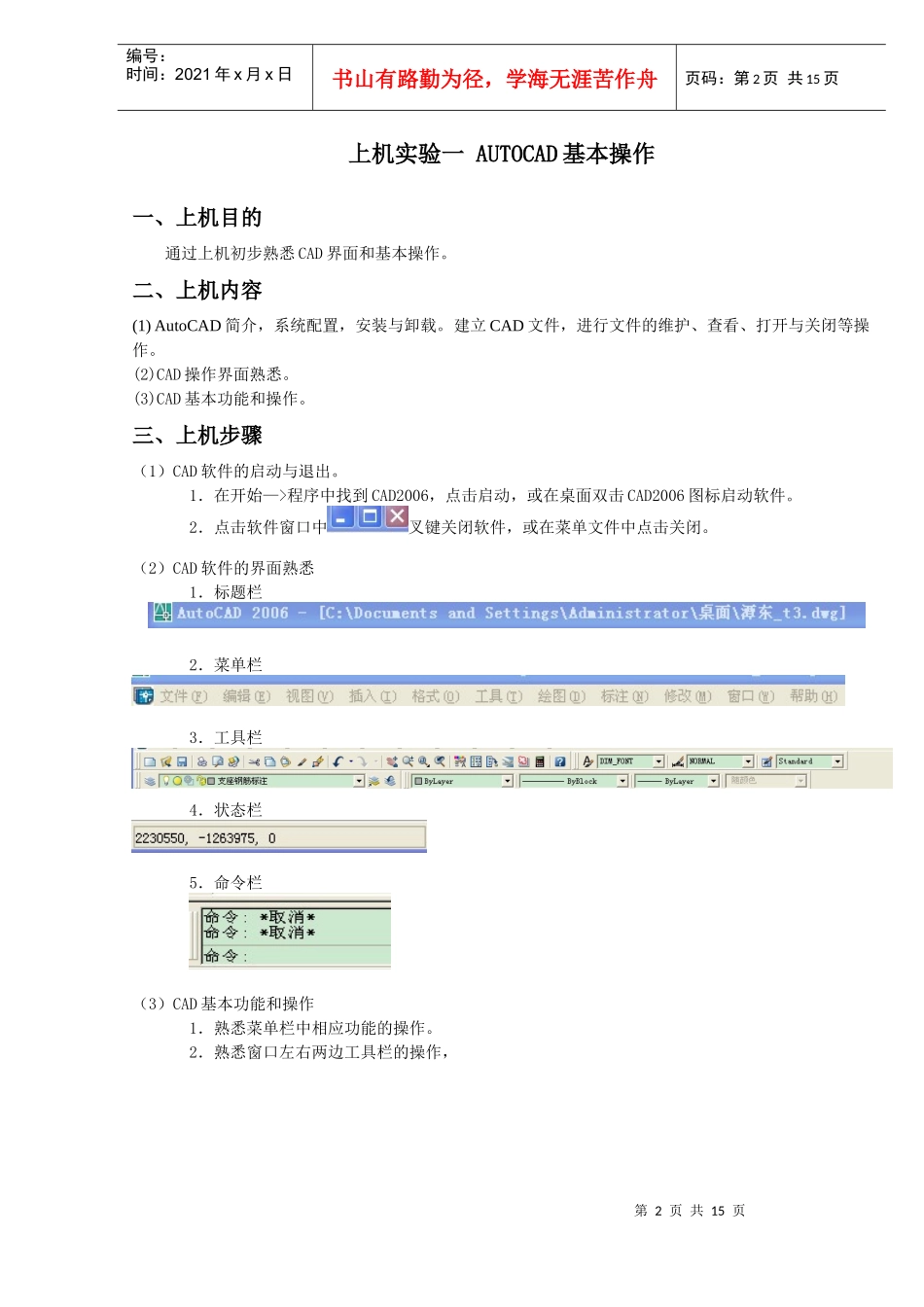

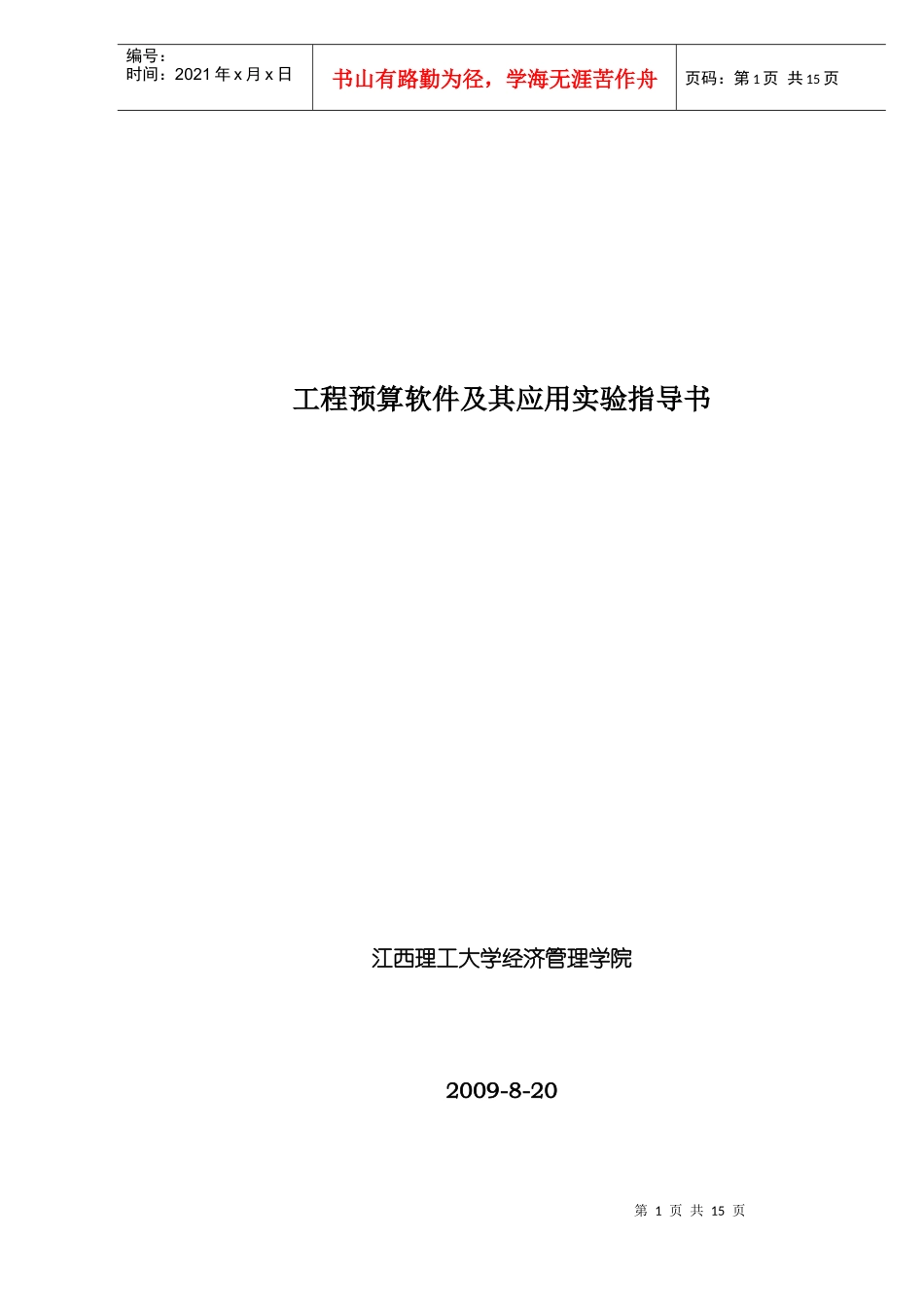

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页工程预算软件及其应用实验指导书江西理工大学经济管理学院2009-8-20第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页上机实验一AUTOCAD基本操作一、上机目的通过上机初步熟悉CAD界面和基本操作。二、上机内容(1)AutoCAD简介，系统配置，安装与卸载。建立CAD文件，进行文件的维护、查看、打开与关闭等操作。(2)CAD操作界面熟悉。(3)CAD基本功能和操作。三、上机步骤（1）CAD软件的启动与退出。1．在开始—>程序中找到CAD2006，点击启动，或在桌面双击CAD2006图标启动软件。2．点击软件窗口中叉键关闭软件，或在菜单文件中点击关闭。（2）CAD软件的界面熟悉1．标题栏2．菜单栏3．工具栏4．状态栏5．命令栏（3）CAD基本功能和操作1．熟悉菜单栏中相应功能的操作。2．熟悉窗口左右两边工具栏的操作，第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页3．尝试绘制简单CAD图形（如下）。四．问题讨论总结实验中AUTOCAD基本操作的使用方法。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页上机实验二AUTOCAD嵌入工具箱是加载与使用一、上机目的CAD软件有众多的嵌入式工具箱，有了工具箱能方便我们进行图形绘制、编辑等操作的快速进行，同时能在文本编辑中提高我们的输入速度。这里我们介绍Y2006.VLX工具箱，让同学们了解嵌入式工具箱的加载和使用。二、上机内容和要求(1)嵌入式工具箱的加载。(2)嵌入式工具箱的使用。三、上机步骤1）嵌入式工具箱的加载1．在命令栏中输入加载命令ap，2．在加载工具栏中找到Y2006.VLX工具箱的路径，并点击加载。2）运行加载嵌入式工具箱第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页1．在命令栏中输入Y快截命令，调用编辑和文本工具箱。2．按上课课件（drawing1.dwg）内容，对图形和文本进行编辑和修改。如多重复制命令等。3．在命令栏中输入YY快截命令，调用图层工具箱。第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页4．按上课课件（drawing1.dwg）内容，对图形图层进行冻结、锁定、显示指定层、设为随层等操作。5．在命令栏中输入YYY快截命令，调用其他工具箱。6．按上课课件（drawing1.dwg）内容，对图形进行长度、面积、标注等操作。第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页四．问题讨论总结实验中AUTOCAD嵌入式工具箱基本操作和使用方法，能解决一些什么实际问题，并大幅度提高绘图和文本编辑速度。第8页共15页第7页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共15页上机实验三AUTOCAD建筑、结构图纸绘制一、上机目的通过本次上机同学们应该了解CAD结构、建筑、水电图纸绘制的要点和难点。对于前面学习的CAD操作、工具箱和图层管理有自己的认识和应用。二、上机内容和要求1．建立轴网，绘制建筑图纸及大样2．建立轴网，绘制结构图纸及大样三、上机步骤按照上课课件drawing2.dwg的要求进行。1．建立轴网利用天正CAD轴网命令进行轴网建立，或利用CAD中offset（偏移）命令进行轴往建立。2．绘制柱平面布置图，利用pl线进行绘制，并标注偏心距离和进行柱子填充。3．绘制墙体门窗，第9页共15页第8页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共15页4．绘制梁5．绘制板第10页共15页第9页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共15页6．绘制大样（建筑、结构）7．绘制立面、剖面。四．问题讨论总结实验中CAD结构、建筑、水电图纸绘制的要点和难点。如何利用现有的操作达到绘制和编辑图形的最快和最好方法。第11页共15页第10页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共15页上机实验四Thsware软件界面和基本操作...
