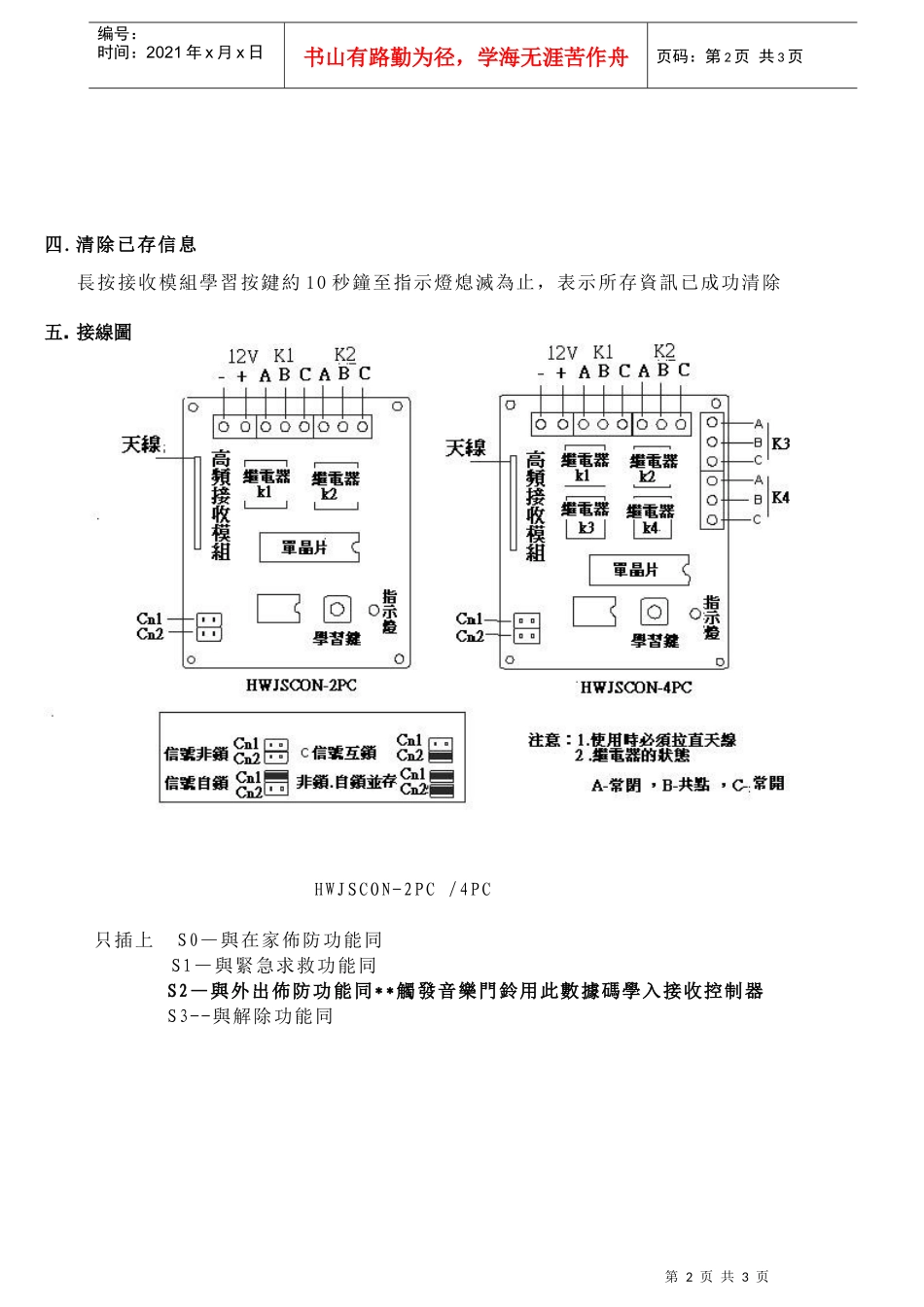

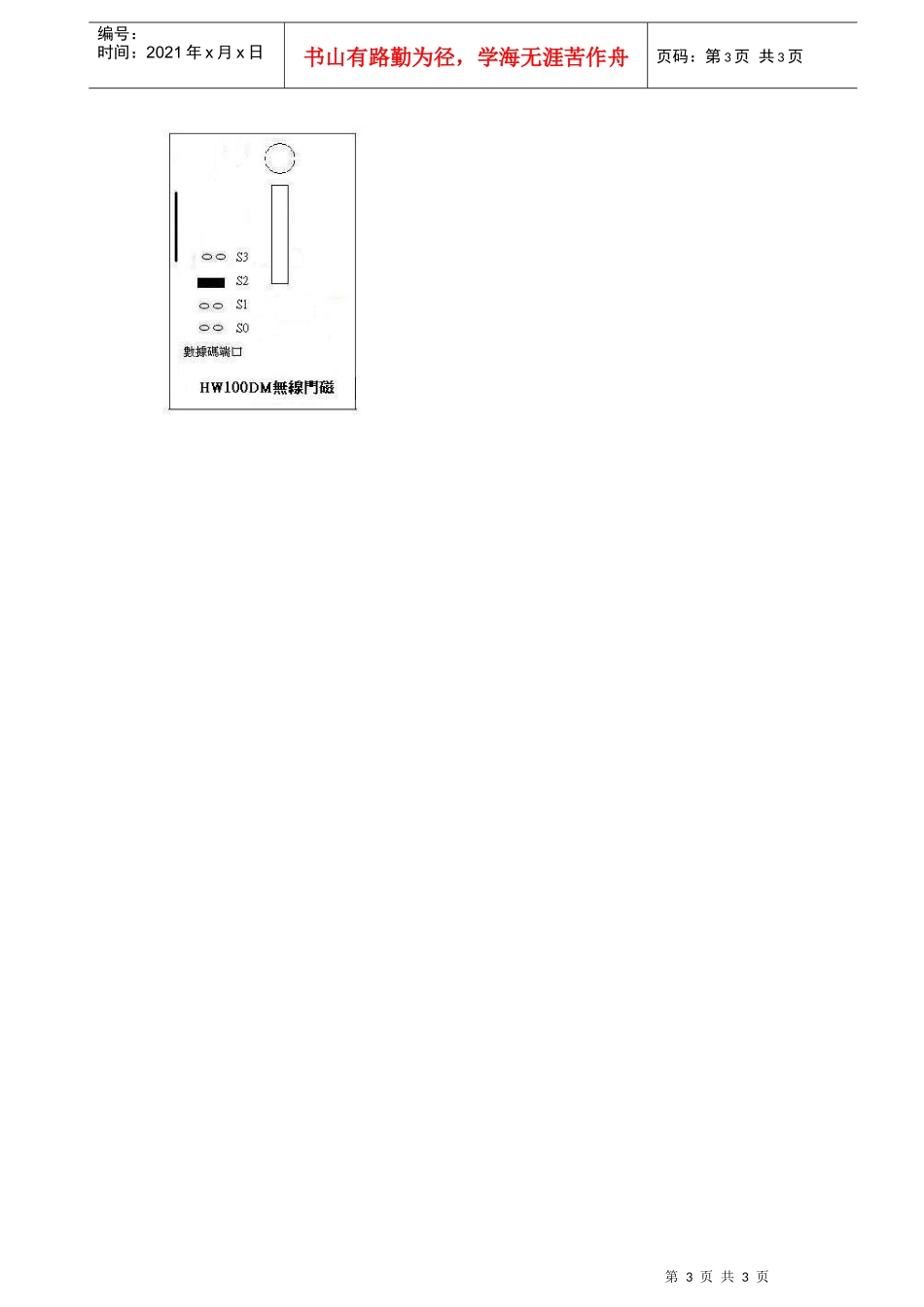

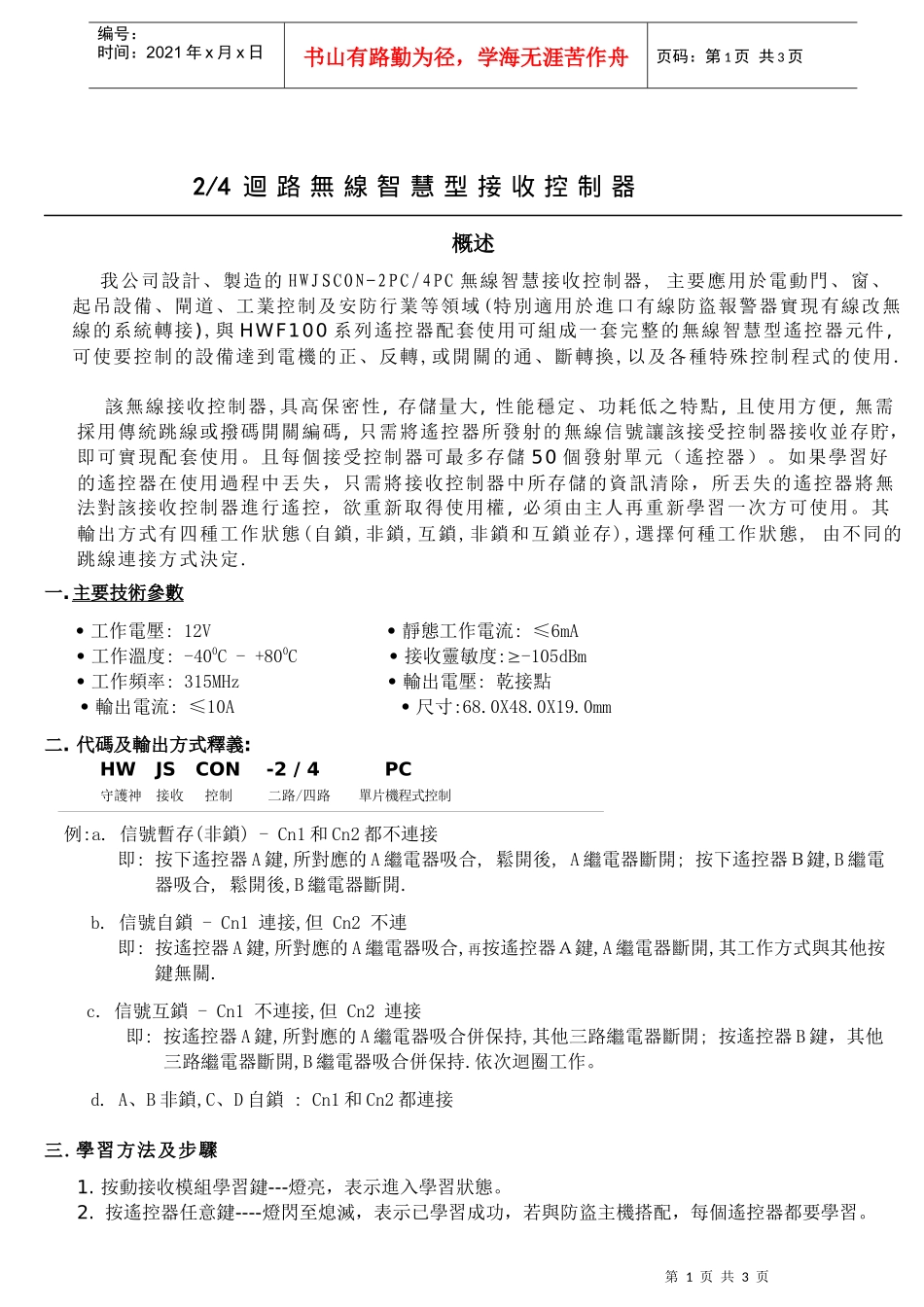

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页2/4迴路無線智慧型接收控制器概述我公司設計、製造的HWJSCON-2PC/4PC無線智慧接收控制器,主要應用於電動門、窗、起吊設備、閘道、工業控制及安防行業等領域(特別適用於進口有線防盜報警器實現有線改無線的系統轉接),與HWF100系列遙控器配套使用可組成一套完整的無線智慧型遙控器元件,可使要控制的設備達到電機的正、反轉,或開關的通、斷轉換,以及各種特殊控制程式的使用.該無線接收控制器,具高保密性,存儲量大,性能穩定、功耗低之特點,且使用方便,無需採用傳統跳線或撥碼開關編碼,只需將遙控器所發射的無線信號讓該接受控制器接收並存貯，即可實現配套使用。且每個接受控制器可最多存儲50個發射單元（遙控器）。如果學習好的遙控器在使用過程中丟失，只需將接收控制器中所存儲的資訊清除，所丟失的遙控器將無法對該接收控制器進行遙控，欲重新取得使用權,必須由主人再重新學習一次方可使用。其輸出方式有四種工作狀態(自鎖,非鎖,互鎖,非鎖和互鎖並存),選擇何種工作狀態,由不同的跳線連接方式決定.一.主要技術參數工作電壓:12V靜態工作電流:≤6mA工作溫度:-400C-+800C接收靈敏度:-105dBm工作頻率:315MHz輸出電壓:乾接點輸出電流:≤10A尺寸:68.0X48.0X19.0mm二.代碼及輸出方式釋義:HWJSCON-2/4PC守護神接收控制二路/四路單片機程式控制例:a.信號暫存(非鎖)-Cn1和Cn2都不連接即:按下遙控器A鍵,所對應的A繼電器吸合,鬆開後,A繼電器斷開;按下遙控器Ｂ鍵,B繼電器吸合,鬆開後,B繼電器斷開.b.信號自鎖-Cn1連接,但Cn2不連即:按遙控器A鍵,所對應的A繼電器吸合,再按遙控器Ａ鍵,A繼電器斷開,其工作方式與其他按鍵無關.c.信號互鎖-Cn1不連接,但Cn2連接即:按遙控器A鍵,所對應的A繼電器吸合併保持,其他三路繼電器斷開;按遙控器B鍵，其他三路繼電器斷開,B繼電器吸合併保持.依次迴圈工作。d.A、B非鎖,C、D自鎖:Cn1和Cn2都連接三.學習方法及步驟1.按動接收模組學習鍵---燈亮，表示進入學習狀態。2.按遙控器任意鍵----燈閃至熄滅，表示已學習成功，若與防盜主機搭配，每個遙控器都要學習。第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页四.清除已存信息長按接收模組學習按鍵約10秒鐘至指示燈熄滅為止，表示所存資訊已成功清除五.接線圖HWJSCON-2PC/4PC只插上S0—與在家佈防功能同S1—與緊急求救功能同S2—與外出佈防功能同**觸發音樂門鈴用此數據碼學入接收控制器S3--與解除功能同第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页
