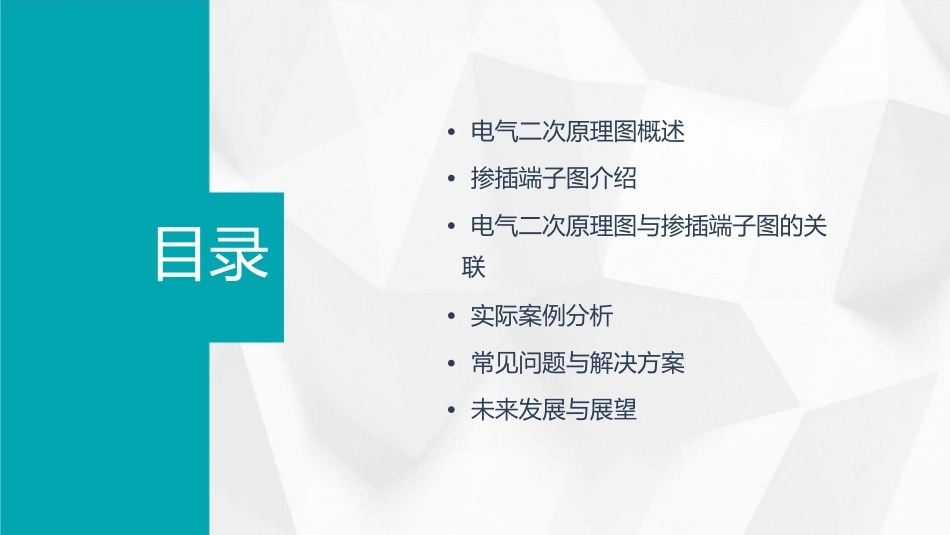

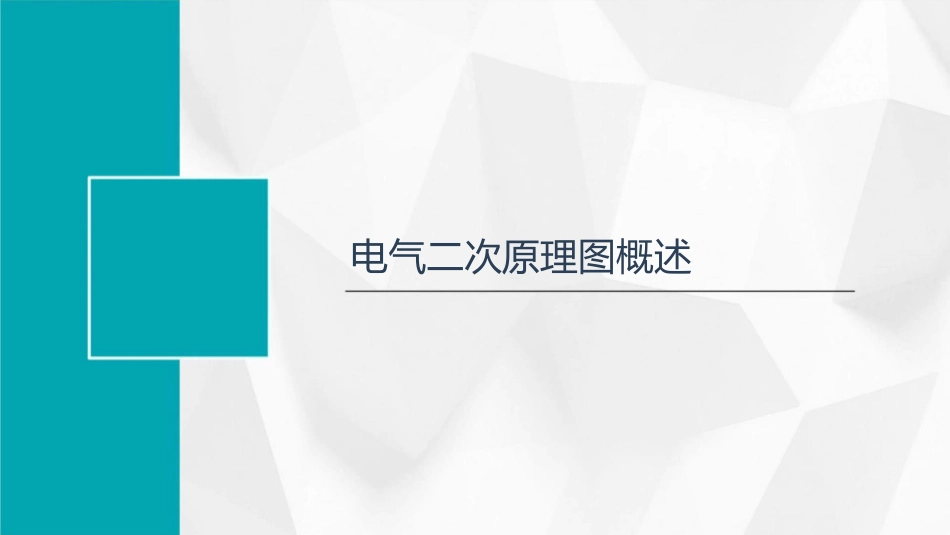

•电气二次原理图概述•掺插端子图介绍•电气二次原理图与掺插端子图的关目录联•实际案例分析•常见问题与解决方案•未来发展与展望电气二次原理图概述定义与作用定义电气二次原理图是用于描述电气设备二次回路的工作原理和相互关系的图纸
作用辅助设计、施工、调试和维护电气设备,确保电气系统的正常运行
原理图组成与特点01组成电气原理图由各种电气元件、电路和控制系统组成,通过图形符号和文字标注来表示
02特点清晰地表示电气元件的连接关系和工作原理,便于理解和分析
原理图绘制规范与要求规范遵循国家或行业标准,使用标准的图形符号和文字标注
要求图纸布局合理、层次分明、清晰易读,便于理解和分析
掺插端子图介绍定义与作用定义掺插端子图是一种用于表示电气二次原理图中端子排的连接关系的图纸
作用提供详细的端子排连接信息,方便安装、调试和维护人员理解和操作
端子图组成与特点组成主要由端子排、导线、连接器和标注等部分组成
特点清晰、简洁地表示电气二次原理图中各个元件之间的连接关系,方便阅读和操作
端子图绘制规范与要求规范遵循电气二次原理图的绘制规范,确保图纸的准确性和可读性
要求要求图纸清晰、准确、完整,标注清晰、简洁,连接关系明确,符合相关标准和规范
电气二次原理图与掺插端子图的关联关联的重要性确保设备正常运行提高故障排查效率提升维护便利性通过将电气二次原理图与掺插端子图关联起来,可以确保电气设备中的各个元件按照正确的逻辑和接线方式进行连接,从而保证设备的正常运行
当设备出现故障时,通过电气二次原理图和掺插端子图的关联,可以快速定位故障点,提高故障排查的效率
通过将电气二次原理图与掺插端子图关联起来,可以在图纸上直接标注实际元件的位置和名称,方便设备的维护和检修
关联的方式与原则对应关系建立01在电气二次原理图中,应明确标出与掺插端子图相对应的元件和接线,确保两者之间的对应关系准确无误
统一命名规则02
