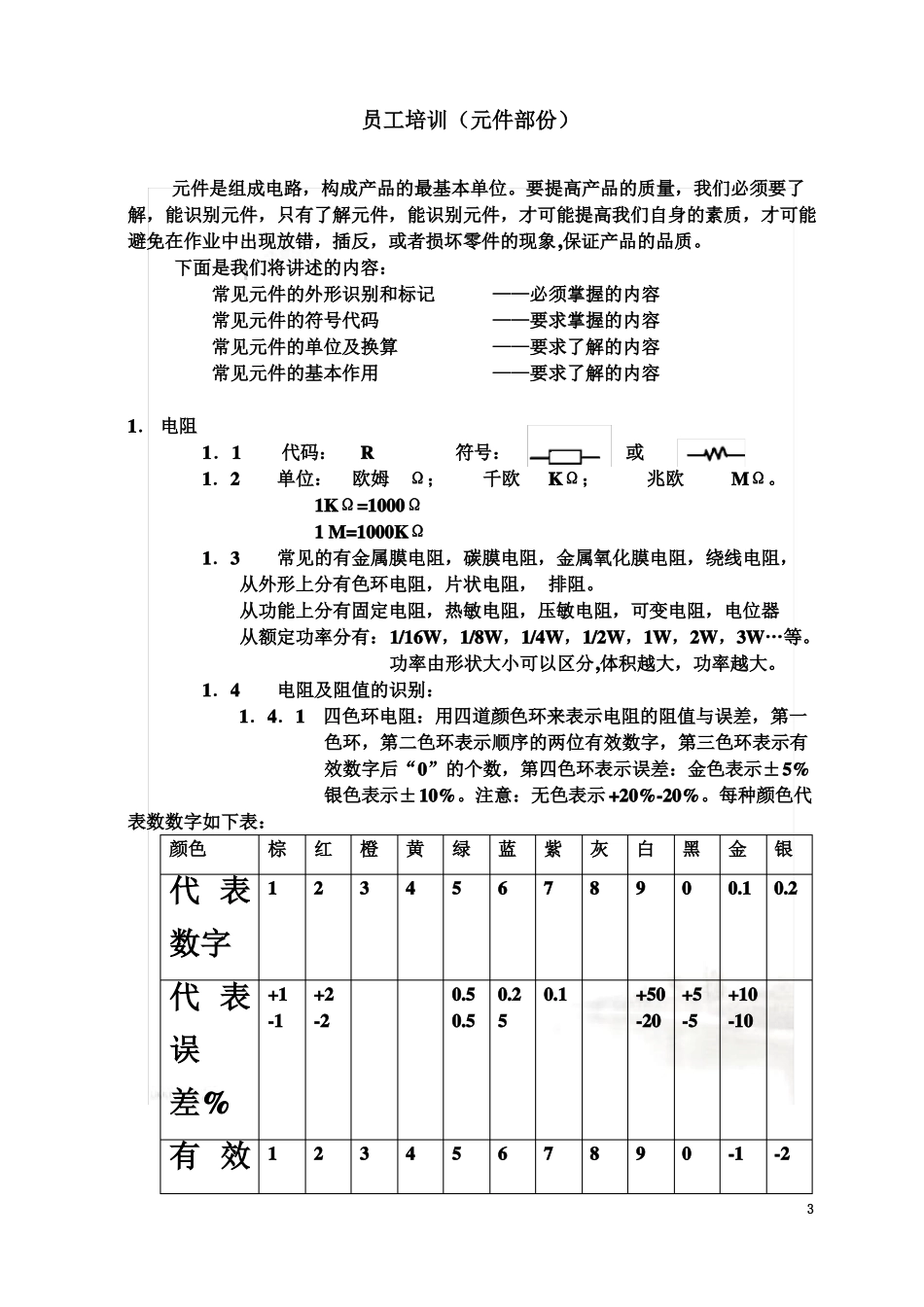

电子元件知识电子元件知识员工培训（元件部份）元件是组成电路，构成产品的最基本单位。要提高产品的质量，我们必须要了解，能识别元件，只有了解元件，能识别元件，才可能提高我们自身的素质，才可能避免在作业中出现放错，插反，或者损坏零件的现象,保证产品的品质。下面是我们将讲述的内容：常见元件的外形识别和标记——必须掌握的内容常见元件的符号代码——要求掌握的内容常见元件的单位及换算——要求了解的内容常见元件的基本作用——要求了解的内容1．电阻1．1代码：R符号：或1．2单位：欧姆Ω；千欧KΩ；兆欧MΩ。1KΩ=1000Ω1M=1000KΩ1．3常见的有金属膜电阻，碳膜电阻，金属氧化膜电阻，绕线电阻，从外形上分有色环电阻，片状电阻，排阻。从功能上分有固定电阻，热敏电阻，压敏电阻，可变电阻，电位器从额定功率分有：1/16W，1/8W，1/4W，1/2W，1W，2W，3W…等。功率由形状大小可以区分,体积越大，功率越大。1．4电阻及阻值的识别：1．4．1四色环电阻：用四道颜色环来表示电阻的阻值与误差，第一色环，第二色环表示顺序的两位有效数字，第三色环表示有效数字后“0”的个数，第四色环表示误差：金色表示±5%银色表示±10%。注意：无色表示+20%-20%。每种颜色代表数数字如下表：颜色棕红橙黄绿蓝紫灰白黑金银代表数字代表误差%有效12345678900.10.2+1-1+2-20.50.20.550.1+50+5-20-5+10-101234567890-1-230数个如有一电阻，四道色环依次为：红，红，黄，金色。第一色环红色表示2，第二色环红色表示2,都为有效数字，第三色环黄色为4，表示有效数后有4个“0”，第四色环为金色,表示误差为±5%,所以该电阻的阻值为:220000Ω=220KΩ,误差为±5%1．4．2五色环电阻:是一种精密电阻,用五道色环来表示电阻阻值,方法与四色环电阻相同,只是它为第一,第二,第三色环为有效数值,第四色环为有效数字后”0”的个数,第五色环表示误差:用棕色表示±1%,红色为±2%,绿色为±0.5%,蓝色为±0.25%,紫色为±0.1%。如一电阻的色环颜色依次为：“黄，紫，绿，棕，棕”，则该电阻阻值为：4750Ω=4.75KΩ，误差为±1%1．4．3片状电阻(SMD):片状电阻的阻值以数字法表示，数字标示于电阻表面。1．4．3．1采用三位数表示：第一第二位为有效数，第三位为有效数后“0”的个数。如左图示电阻标示为“322”，则该电阻为3.2KΩ1．4．3．2采用四位数表示：第一第二第三位为有效数，色金色棕色棕4第四位为有效数后“0”的个数。如左图示电阻标示为“8222”，则该电阻为82.2KΩ1.4.4.3EIA--96MARKING.FOR06031%01100131332578372374931661422735628575002102141372618238243503246243274576867580310515140271873924951332634427559087787041071614328191402555234064453765048880605110171472919541261533486546477619898250611318150302004226754357664757863490845071151915431205432745536567487796499185508118201583221044280563746849980665928870912121162332154528757383695118168193909101242216534221462945839270523826989493111127231693522647301594027152683715959531213024174362324830960412725498473296976Y=10-2alettermultiplierX=10-1F=105A=100B=101C=102D=103E=1041．4．4直接标示法:将数值直接标示在元件表面,有些也将误差直接标示。如左图示电阻标示为“75Ω，1W，±5%”。1.4.5电阻的功率：电阻的功率P（W）=I*V=I*I*R=V*V/R不同功率的电阻在电路图中的表示方式如下：2．电容2．1代码：C符号：或2．2单位：法拉F；微法uF；皮法pF。1F=1000000uF1uF=1000000pF52．3常见的有:电解电容，钽质电容,此两种有极性,插入时极性要正确,否则在通电后会炸裂,极性在电容上有标出:瓷片电容,涤纶电容,金属膜电容,此两种无极性.2．4电容在电路中常用于滤除杂波，耦合信号，隔断直流2．5电容及容值的识别：2．5．1电容的容量和额定电压值,电解电容,钽质电容,会在表面上直接标示，同时标明正负极性;如：一个电解电容标示如左图：则该电容容量为：2200uF额定电压值为：10VDC标示负极朝下方。2.5.2电解电容的分类（常见）AUF、SEM：直立、高耐压、大容量BSM、SEM：一般小型品USM：一般标准体积品DSM：一...
