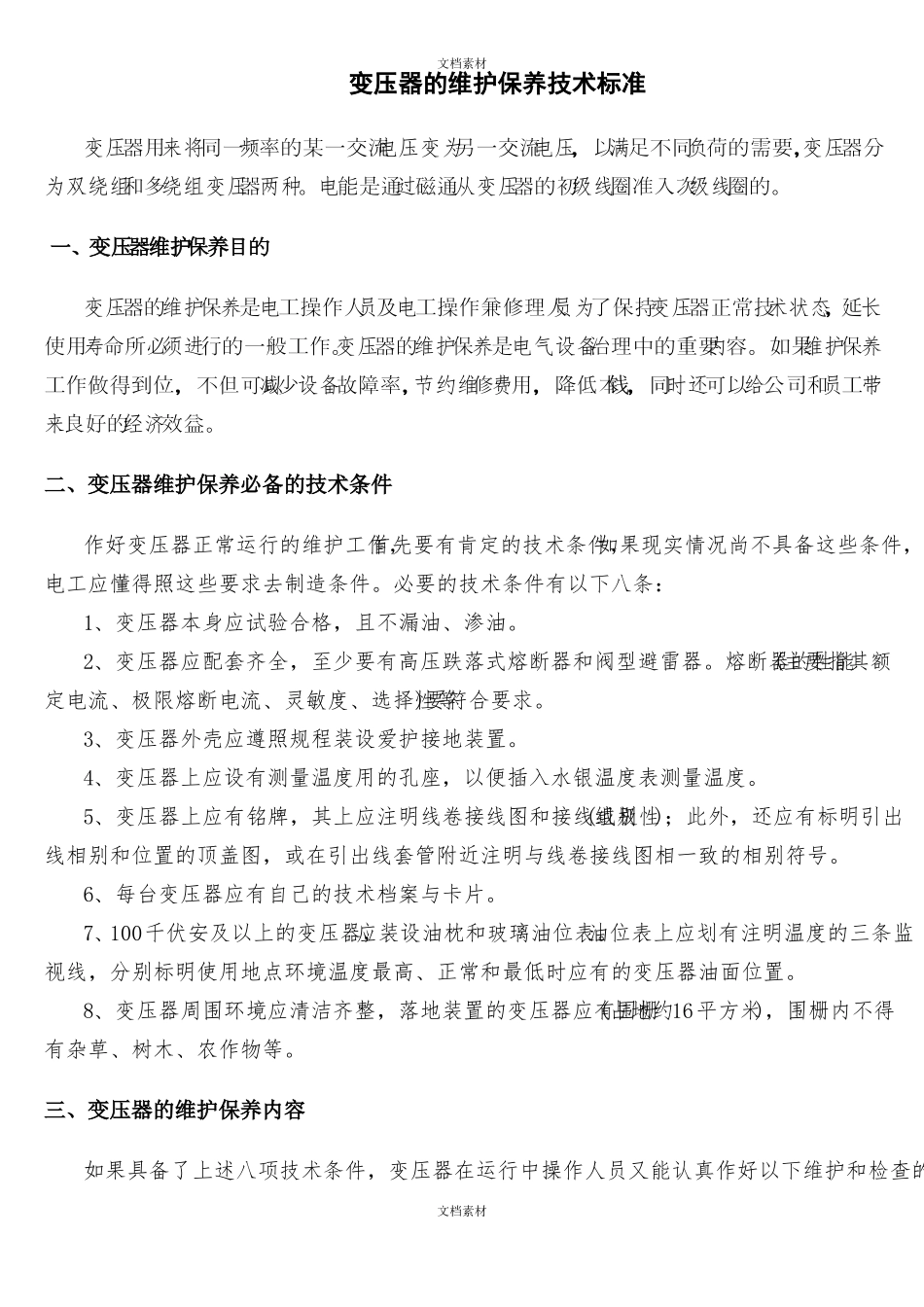

文档素材变压器的维护保养技术标准变压器用来将同一频率的某一交流电压变为另一交流电压，以满足不同负荷的需要，变压器分为双绕组和多绕组变压器两种。电能是通过磁通从变压器的初级线圈准入次级线圈的。一、变压器维护保养目的变压器的维护保养是电工操作人员及电工操作兼修理人员为了保持变压器正常技术状态，延长使用寿命所必须进行的一般工作。变压器的维护保养是电气设备治理中的重要内容。如果维护保养工作做得到位，不但可以减少设备故障率，节约维修费用，降低本钱，同时还可以给公司和员工带来良好的经济效益。二、变压器维护保养必备的技术条件作好变压器正常运行的维护工作，首先要有肯定的技术条件，如果现实情况尚不具备这些条件，电工应懂得照这些要求去制造条件。必要的技术条件有以下八条：1、变压器本身应试验合格，且不漏油、渗油。2、变压器应配套齐全，至少要有高压跌落式熔断器和阀型避雷器。熔断器的性能(主要指其额定电流、极限熔断电流、灵敏度、选择性等)要符合要求。3、变压器外壳应遵照规程装设爱护接地装置。4、变压器上应设有测量温度用的孔座，以便插入水银温度表测量温度。5、变压器上应有铭牌，其上应注明线卷接线图和接线组别(或极性)；此外，还应有标明引出线相别和位置的顶盖图，或在引出线套管附近注明与线卷接线图相一致的相别符号。6、每台变压器应有自己的技术档案与卡片。7、100千伏安及以上的变压器，应装设油枕和玻璃油位表。油位表上应划有注明温度的三条监视线，分别标明使用地点环境温度最高、正常和最低时应有的变压器油面位置。8、变压器周围环境应清洁齐整，落地装置的变压器应有围栅(占地约16平方米)，围栅内不得有杂草、树木、农作物等。三、变压器的维护保养内容如果具备了上述八项技术条件，变压器在运行中操作人员又能认真作好以下维护和检查的工文档素材文档素材程，并对检查结果中的异常现象做出分析、及时采取对策，或者及时向设备处汇报，组织分析论证，采取措施，以免发生事故。一〕对变压器的检查安装在总变电所和经常有值班人员的6kV变电所内的变压器应依据操纵盘上的仪表监视变压器的运行，并每小时抄表1次。如变压器在过负荷下运行，则至少每半小时抄表1次。如变压器的表记不在操纵室，则可酌量减少抄表次数，但每班至少记录2次。安装在变压器上的温度计，在巡视变压器时应同时作记录。无人值班的变压器应于每次定期检查时记录变压器的电压、电流和上层油温。此外，对于配电变压器应在最大负荷期间测量某三相的负荷。如发配不平衡时，应重新分配。测量的期限应在现场规程内规定。电力变压器应定期进行外部检查，检查的周期一般可参照以下规定：1、安装在总变电所和经常有人值班的6kV变电所内的变压器每天至少检查1次，每星期应有1次夜间检查。2、无值班人员的变电所和室内变压器容量在3200千伏安及以上者，每10天至少检查1次，并应在每次投入前和停用后进行检查。容量大于330千伏安但小于3200千伏安者，每月至少检查1次，并应在每次投入前和停用后进行检查。3、无值班人员的变电所或安装于小变压器室内的320千伏安及以下的变压器，每两个月至少检查1次。依据现场具体情况(尘土，结冰等情况)应增加检查次数并订入现场规程内。在气候激变时(冷，热)应对变压器的油面进行额外的检查。变压器在瓦斯继电器发出警报信号时亦应进行外部检查。变压器外部检查的一般工程如下：文档素材文档素材1、检查变压器油枕内和充油套管内的油色(如充油套管构造适于检查时〕油面的高度和有无漏油；2、检查变压器套管是否清洁，有无破损裂纹、放电痕迹及其他现象；3、检查变压器嗡嗡声的性质，音响是否加大，有无新的音调发生等；4、检查冷却装置的运行是是否正常；5、检查电缆和母线有无异常情况；6、检查变压器的油温；7、如变压器系装在室内，则应检查门、窗、门闩是否完整，房屋是否漏雨，照明和空气温度是否适宜；8、检查防暴管的隔膜是否完整；9、检查瓦斯继电器的油面和连接油门是否翻开。依据变压器构造特点须补充检查的工程，应在现场规程中规定。各单位电气运行负责人应组织附加检查以下各项：1、变压器外壳的接地状况；2、击...
