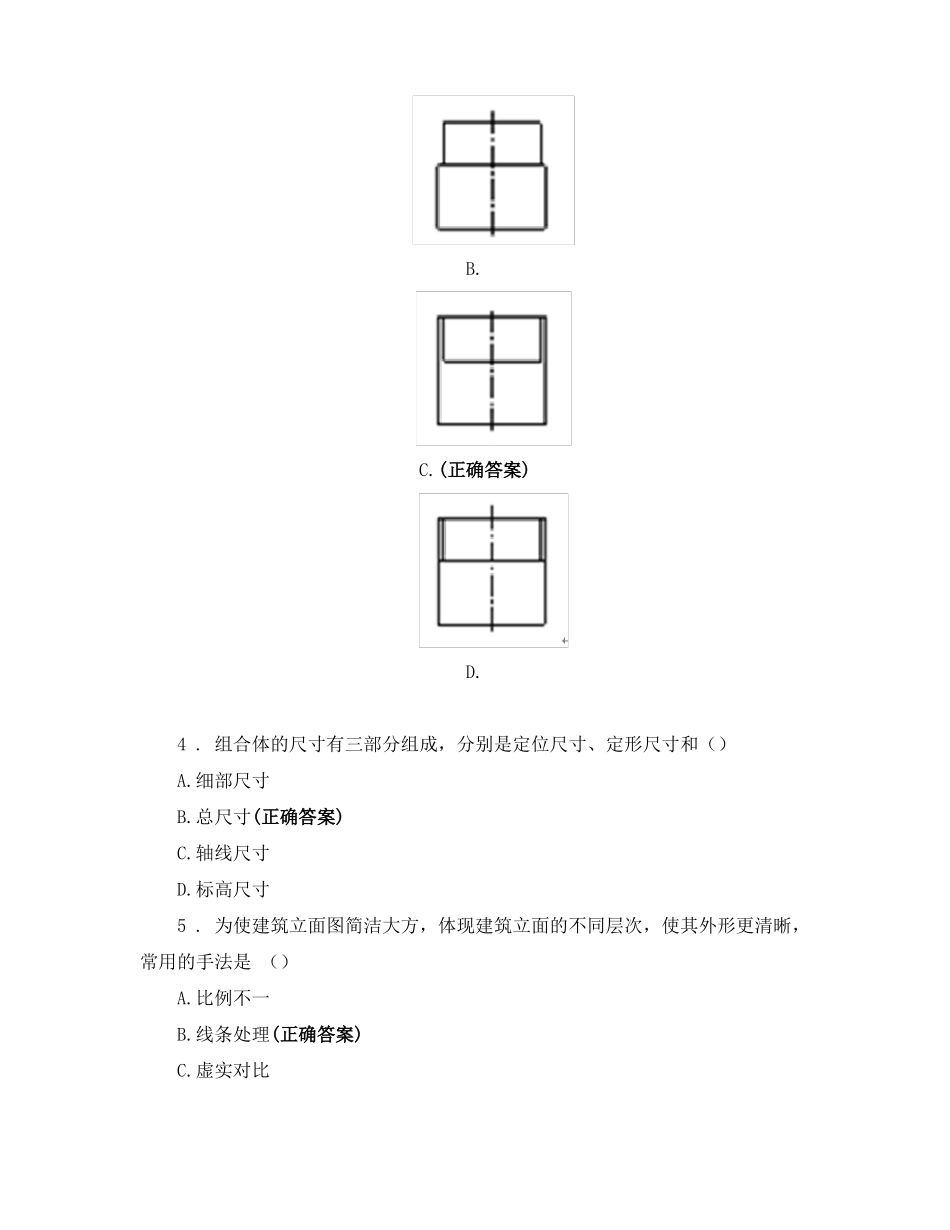

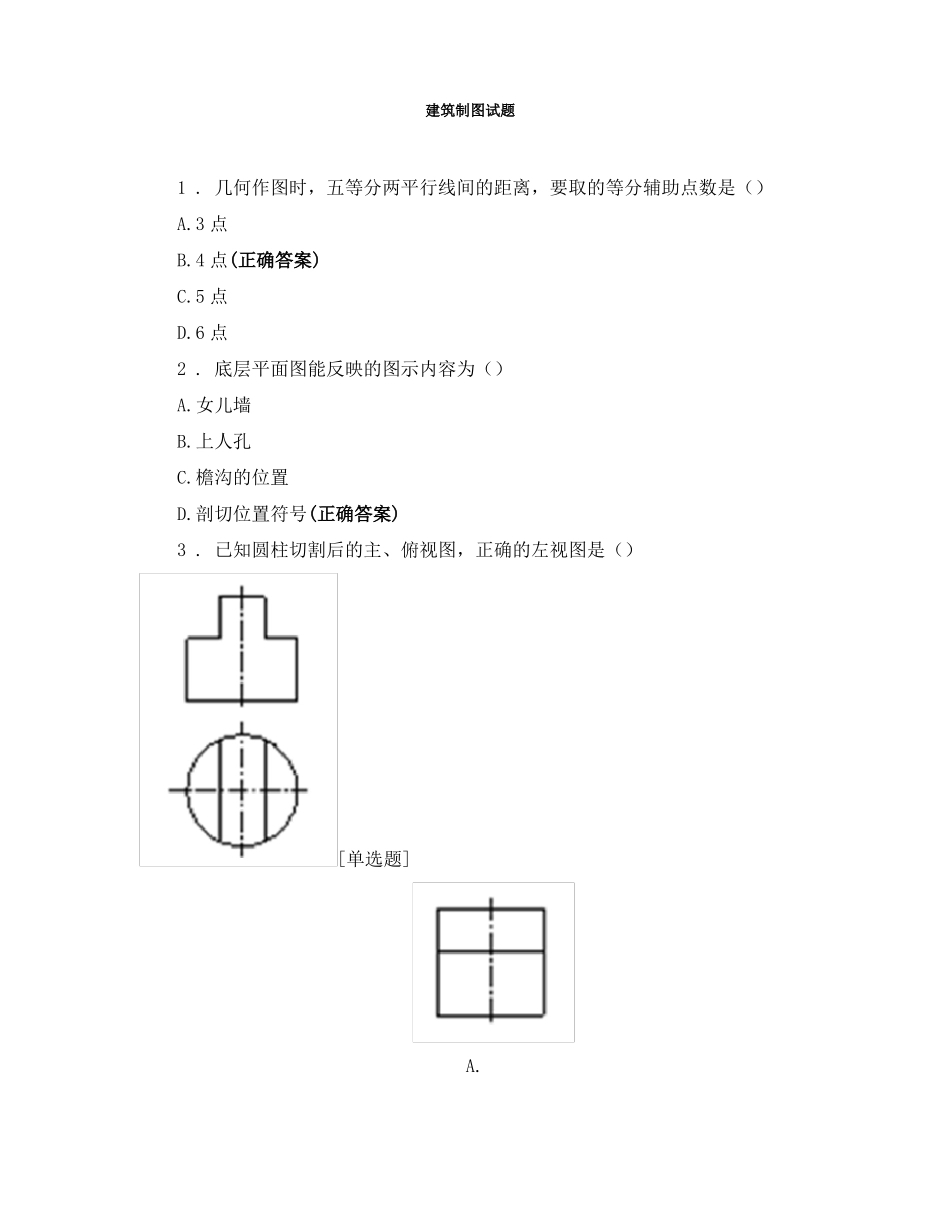

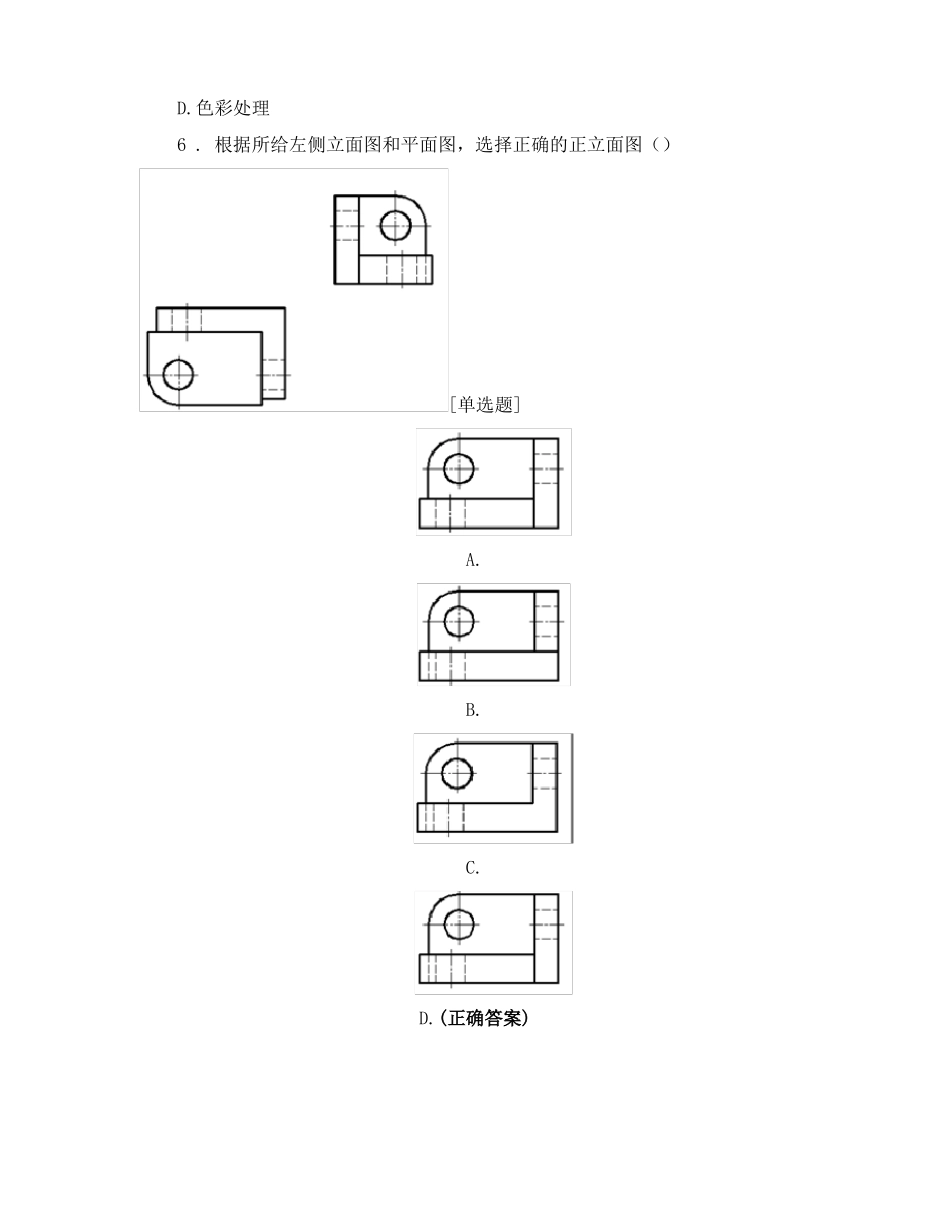

建筑制图试题1.几何作图时，五等分两平行线间的距离，要取的等分辅助点数是（）A.3点B.4点(正确答案)C.5点D.6点2.底层平面图能反映的图示内容为（）A.女儿墙B.上人孔C.檐沟的位置D.剖切位置符号(正确答案)3.已知圆柱切割后的主、俯视图，正确的左视图是（）[单选题]A.B.C.(正确答案)D.4.组合体的尺寸有三部分组成，分别是定位尺寸、定形尺寸和（）A.细部尺寸B.总尺寸(正确答案)C.轴线尺寸D.标高尺寸5.为使建筑立面图简洁大方，体现建筑立面的不同层次，使其外形更清晰，常用的手法是（）A.比例不一B.线条处理(正确答案)C.虚实对比D.色彩处理6.根据所给左侧立面图和平面图，选择正确的正立面图（）[单选题]A.B.C.D.(正确答案)7.如建筑区地形起伏较大，应在总平图上画出（）A.定位轴线B.指北针C.等高线(正确答案)D.标高8.若某组合体是由若干个基本体通过一个或几个面连接形成的，则该组合体的组合方式称为（）A.叠加(正确答案)B.切割C.混合D.挖除9.A2图纸中，若图框线线宽为b，则标题栏外框线为(B)A.(正确答案)bC.0.5bD.0.25b10.以建筑立面图为施工依据的是（）A.安装门窗B.建筑定位C.安装设备D.立面装饰及构造做法(正确答案)11.能反映女儿墙的平面图是（）A.底层平面图B.楼层平面图C.屋顶平面图(正确答案)D.局部平面图12.绘制建筑施工图的顺序一般是（）A.平面图━━立面图━━剖面图━━详图(正确答案)B.立面图━━平面图━━剖面图━━详图C.平面图━━剖面图━━立面图━━详图D.剖面图━━立面图━━平面图━━详图13.关于三面正投影图投影关系说明，错误的是（）A.H面投影不反映形体的高度B.V面投影和W面投影都反映了形体的高度C.V面投影和H面投影都可以反映形体的长度D.H面投影和W面投影都能反映形体的高度(正确答案)14.若一直线H和W面投影都垂直于Y轴，则该直线一定为（）A.水平线B.正平线(正确答案)C.正垂线D.铅垂线15.若一直线V和W面投影都平行于Z轴，则该直线一定为（）A.水平线B.正平线C.正垂线D.铅垂线(正确答案)16.代号GJ是指（）A.挂架B.钢筋C.刚架(正确答案)D.构件17.建筑总平面图中可以表示建筑物朝向的符号为（）A.等高线B.指北针(正确答案)C.定位轴线D.对称符号18.画在图样轮廓线外围的尺寸线，与图样最外轮廓线的距离，不宜小于（）A.5mmB.10mm(正确答案)C.15mmD.20mm19.根据梁的1-1移出断面图，判断图一、图二、图三和图四中，绘制正确的中断断面图是（）[单选题]A.图一B.图二C.图三D.图四(正确答案)20.中间各层平面图除要表达本层室内情况外，只需画出本层的室外阳台和下一层的（）A.窗B.门C.阳台D.雨蓬和遮阳板(正确答案)21.在建筑平面图中，位于②和③轴线之间的第一根分轴线的编号应为（）A.2/1B.3/1C.1/2(正确答案)D.1/322.建筑材料图例中，表示矿渣材料的是（）A.B.C.D.(正确答案)23.结构施工图的图纸中，位于图纸之首的是（）A.基础平面图B.结构设计说明书(正确答案)C.屋顶结构布置图D.楼层结构平面布置图24.绘制建筑整体效果图的投影法是（）A.斜投影B.中心投影(正确答案)C.平行投影D.单面正投影25.建筑剖面图中的尺寸线、尺寸界线、引出线和标高符号都应画成（）A.粗实线B.中实线C.细实线(正确答案)D.点画线26.在三视图中，H面投影和V面投影之间关系是（）A.长对正(正确答案)B.宽相等C.高平齐D.无法确定27.建筑立面图中需要标注出的房间高度是（）A.净高B.空间高C.层高(正确答案)D.矢高28.认真阅读楼梯二层平面图，可以知道该楼梯层间休息平台的净尺寸为（）题]A.2000×3100(正确答案)B.2000×3300C.2100×3100D.2100×330029.相互平行的图例线，其净间隙或线中间隙不宜小于（）A.0.13mm单选[B.0.15mmC.0.18mmD.0.20mm(正确答案)30.粗实线一般用于（）A.可见轮廓线B.不可见轮廓线C.主要可见轮廓线(正确答案)D.假想轮廓线31.在建筑施工图中，用来反映剖面图剖切位置的剖切符号应标注在（）A.底层平面图(正确答案)B.二层平面图C.三层平面图D.顶层平面图32.下列常用建筑材料图例中，表示石材的是（）A.B.(正确答案)C.D.33.断面图被切到的实体部分应画材料图例，如未注明何种材料，则应画剖面线，剖面线为相互平行、等间距的（）A.30°细实线B.45°细实线(...
