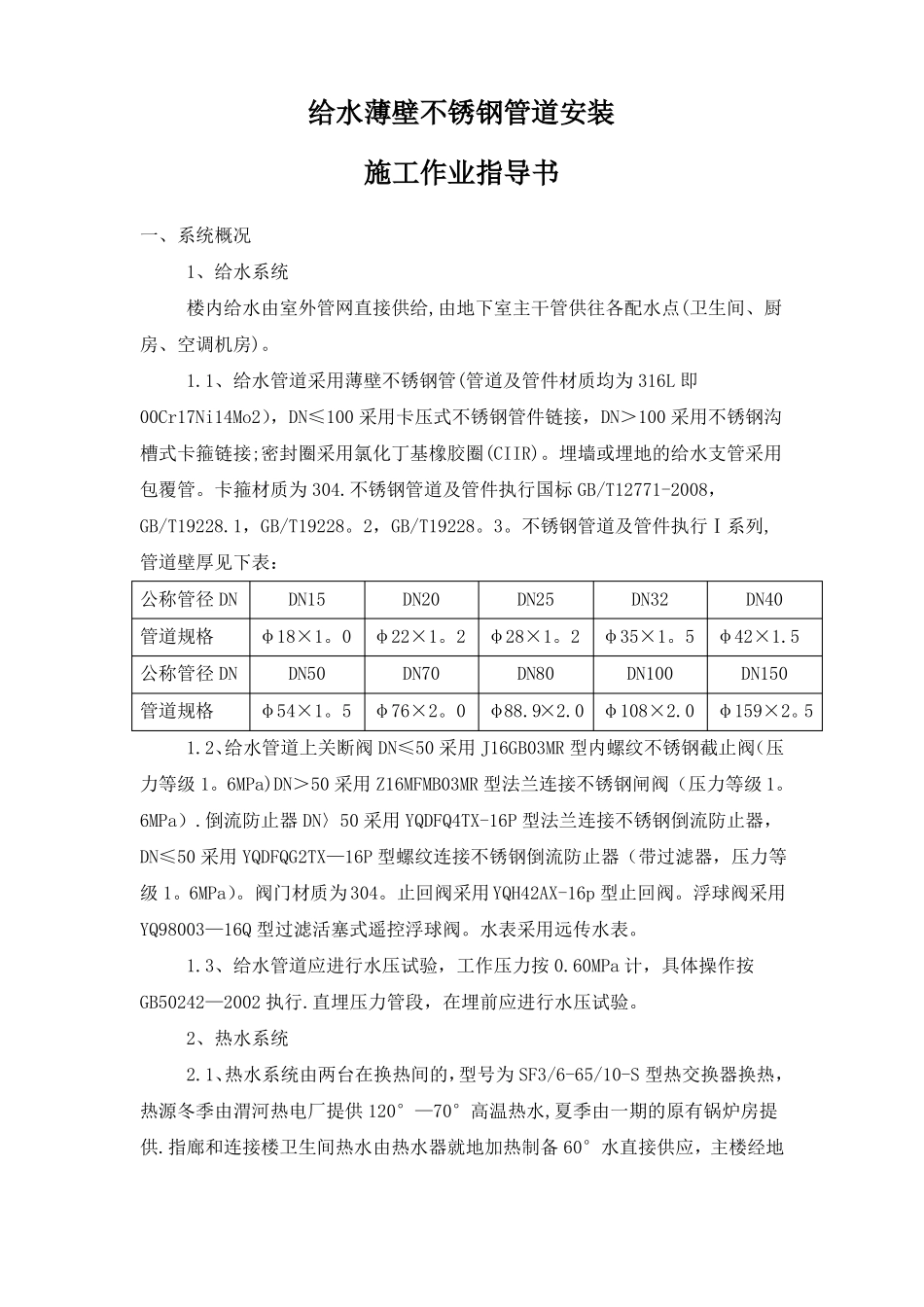

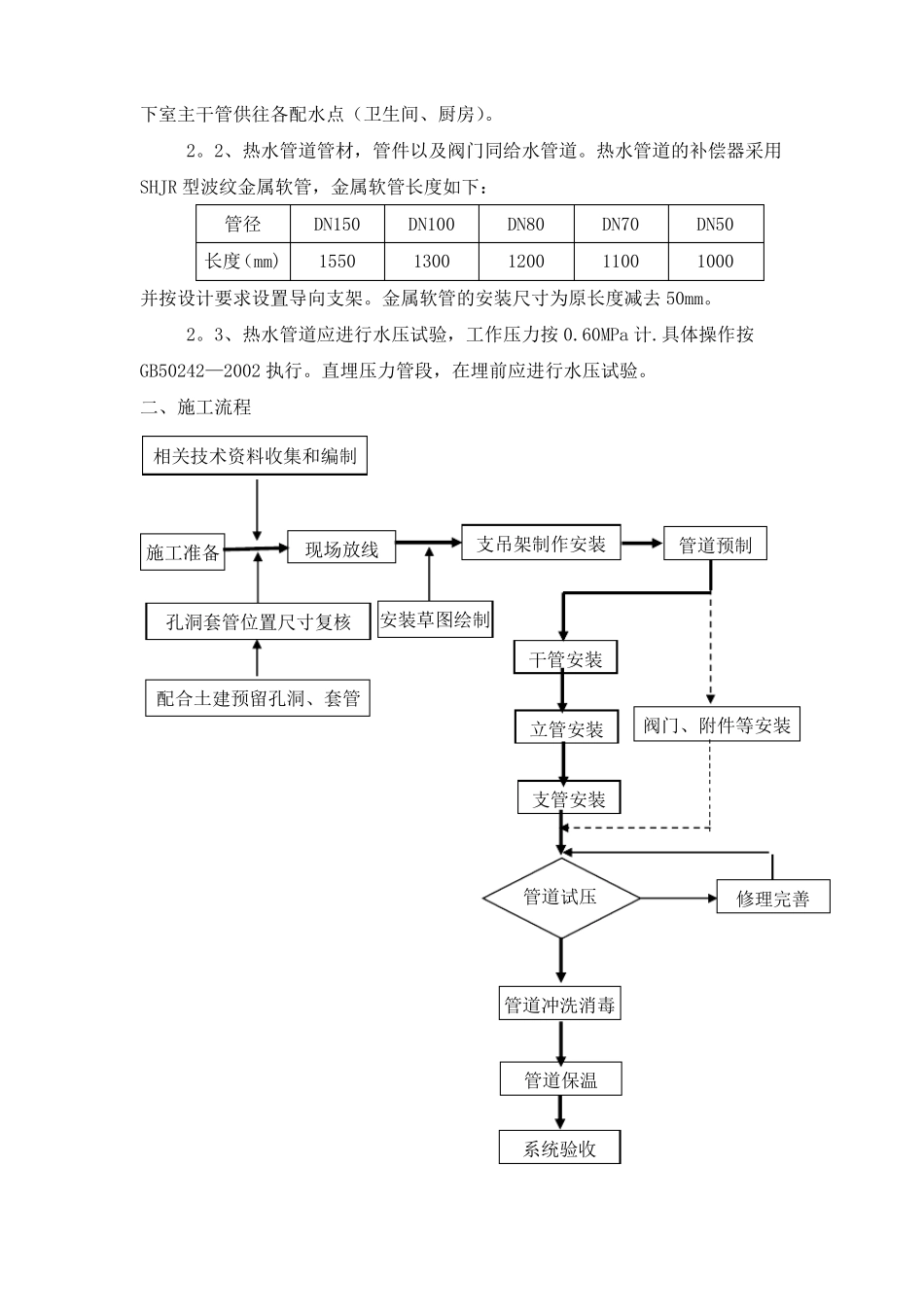

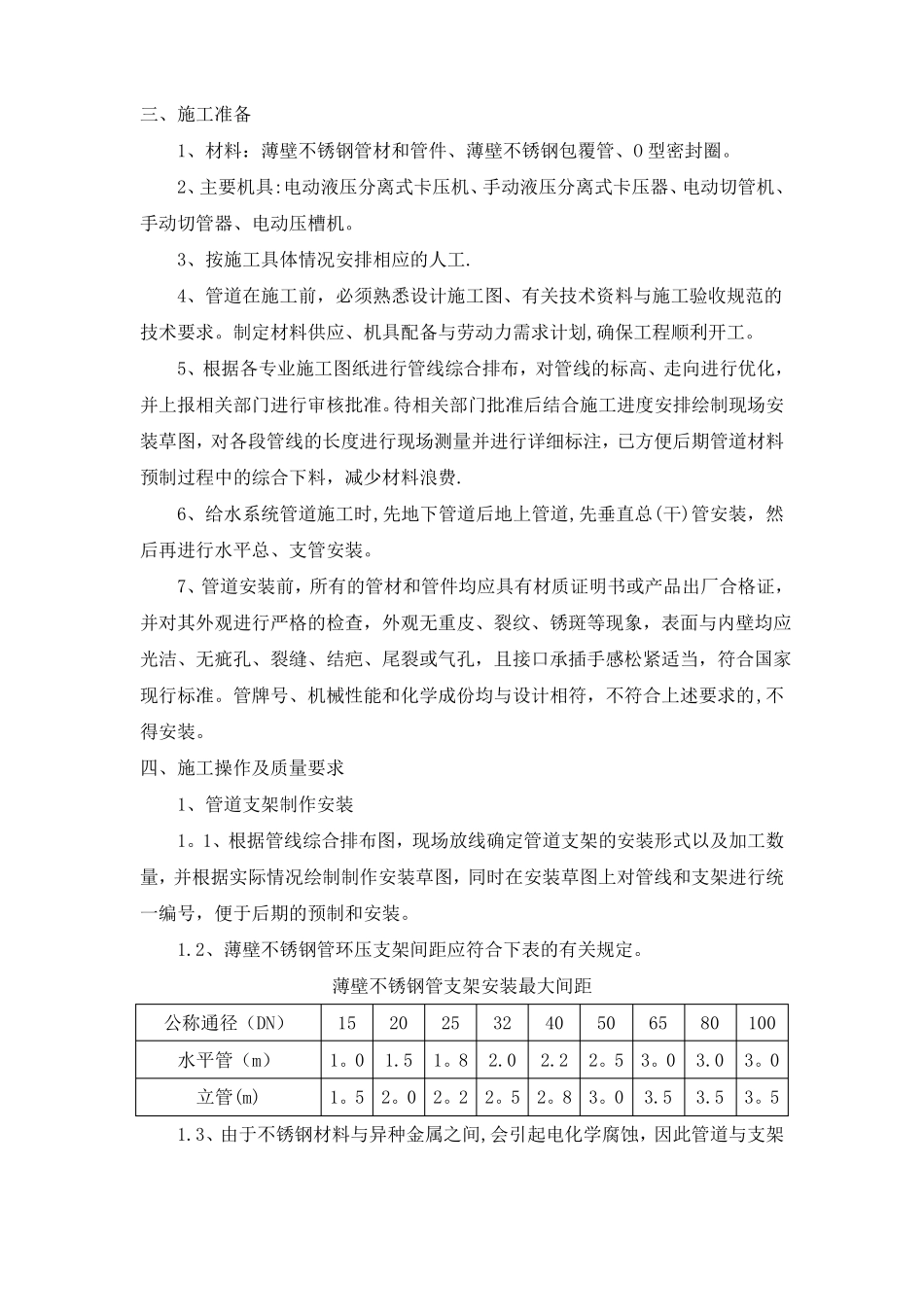

给水薄壁不锈钢管道安装施工作业指导书一、系统概况1、给水系统楼内给水由室外管网直接供给,由地下室主干管供往各配水点(卫生间、厨房、空调机房)。1.1、给水管道采用薄壁不锈钢管(管道及管件材质均为316L即00Cr17Ni14Mo2），DN≤100采用卡压式不锈钢管件链接，DN＞100采用不锈钢沟槽式卡箍链接;密封圈采用氯化丁基橡胶圈(CIIR)。埋墙或埋地的给水支管采用包覆管。卡箍材质为304.不锈钢管道及管件执行国标GB/T12771-2008，GB/T19228.1，GB/T19228。2，GB/T19228。3。不锈钢管道及管件执行Ⅰ系列,管道壁厚见下表：公称管径DN管道规格公称管径DN管道规格DN15DN20DN25DN32DN40φ18×1。0φ22×1。2φ28×1。2φ35×1。5φ42×1.5DN50DN70DN80DN100DN150φ54×1。5φ76×2。0φ88.9×2.0φ108×2.0φ159×2。51.2、给水管道上关断阀DN≤50采用J16GB03MR型内螺纹不锈钢截止阀（压力等级1。6MPa)DN＞50采用Z16MFMB03MR型法兰连接不锈钢闸阀（压力等级1。6MPa）.倒流防止器DN〉50采用YQDFQ4TX-16P型法兰连接不锈钢倒流防止器，DN≤50采用YQDFQG2TX—16P型螺纹连接不锈钢倒流防止器（带过滤器，压力等级1。6MPa）。阀门材质为304。止回阀采用YQH42AX-16p型止回阀。浮球阀采用YQ98003—16Q型过滤活塞式遥控浮球阀。水表采用远传水表。1.3、给水管道应进行水压试验，工作压力按0.60MPa计，具体操作按GB50242—2002执行.直埋压力管段，在埋前应进行水压试验。2、热水系统2.1、热水系统由两台在换热间的，型号为SF3/6-65/10-S型热交换器换热，热源冬季由渭河热电厂提供120°—70°高温热水,夏季由一期的原有锅炉房提供.指廊和连接楼卫生间热水由热水器就地加热制备60°水直接供应，主楼经地下室主干管供往各配水点（卫生间、厨房）。2。2、热水管道管材，管件以及阀门同给水管道。热水管道的补偿器采用SHJR型波纹金属软管，金属软管长度如下：管径长度（mm)DN1501550DN1001300DN801200DN701100DN501000并按设计要求设置导向支架。金属软管的安装尺寸为原长度减去50mm。2。3、热水管道应进行水压试验，工作压力按0.60MPa计.具体操作按GB50242—2002执行。直埋压力管段，在埋前应进行水压试验。二、施工流程相关技术资料收集和编制施工准备现场放线支吊架制作安装管道预制孔洞套管位置尺寸复核安装草图绘制干管安装配合土建预留孔洞、套管立管安装阀门、附件等安装支管安装管道试压修理完善管道冲洗消毒管道保温系统验收三、施工准备1、材料：薄壁不锈钢管材和管件、薄壁不锈钢包覆管、O型密封圈。2、主要机具:电动液压分离式卡压机、手动液压分离式卡压器、电动切管机、手动切管器、电动压槽机。3、按施工具体情况安排相应的人工.4、管道在施工前，必须熟悉设计施工图、有关技术资料与施工验收规范的技术要求。制定材料供应、机具配备与劳动力需求计划,确保工程顺利开工。5、根据各专业施工图纸进行管线综合排布，对管线的标高、走向进行优化，并上报相关部门进行审核批准。待相关部门批准后结合施工进度安排绘制现场安装草图，对各段管线的长度进行现场测量并进行详细标注，已方便后期管道材料预制过程中的综合下料，减少材料浪费.6、给水系统管道施工时,先地下管道后地上管道,先垂直总(干)管安装，然后再进行水平总、支管安装。7、管道安装前，所有的管材和管件均应具有材质证明书或产品出厂合格证，并对其外观进行严格的检查，外观无重皮、裂纹、锈斑等现象，表面与内壁均应光洁、无疵孔、裂缝、结疤、尾裂或气孔，且接口承插手感松紧适当，符合国家现行标准。管牌号、机械性能和化学成份均与设计相符，不符合上述要求的,不得安装。四、施工操作及质量要求1、管道支架制作安装1。1、根据管线综合排布图，现场放线确定管道支架的安装形式以及加工数量，并根据实际情况绘制制作安装草图，同时在安装草图上对管线和支架进行统一编号，便于后期的预制和安装。1.2、薄壁不锈钢管环压支架间距应符合下表的有关规定。薄壁不锈钢管支架安装最大间距公称通径（DN）水平管（m）立管(m)15202532405065801001。01.51。82.02.22。53。03.03。01。52。02。22。52。83。03.53.53。51.3、由于不锈钢材料与异种...
