建筑幕墙物理性能检测设备操作规程VIP免费

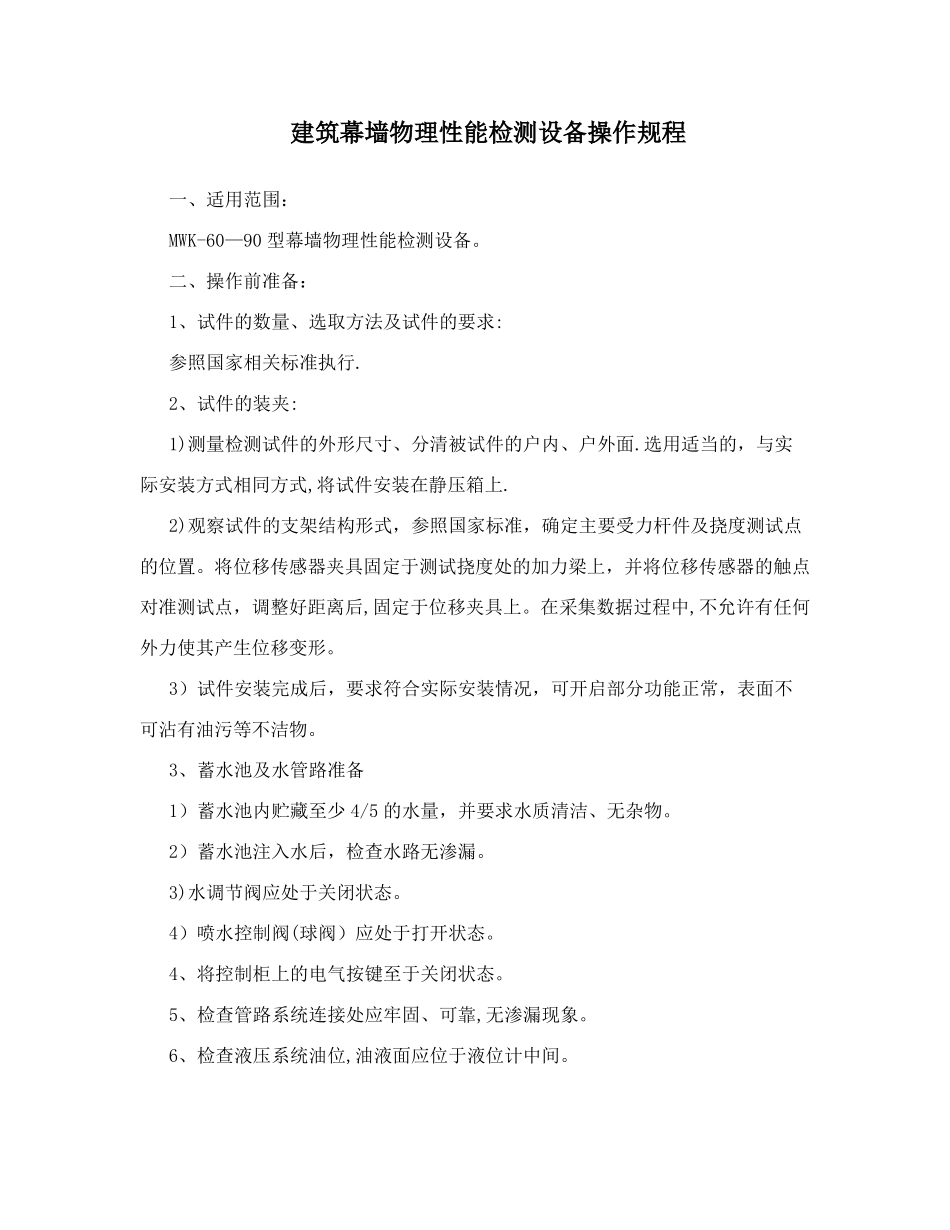

建筑幕墙物理性能检测设备操作规程一、适用范围：MWK-60—90型幕墙物理性能检测设备。二、操作前准备：1、试件的数量、选取方法及试件的要求:参照国家相关标准执行.2、试件的装夹:1)测量检测试件的外形尺寸、分清被试件的户内、户外面.选用适当的，与实际安装方式相同方式,将试件安装在静压箱上.2)观察试件的支架结构形式，参照国家标准，确定主要受力杆件及挠度测试点的位置。将位移传感器夹具固定于测试挠度处的加力梁上，并将位移传感器的触点对准测试点，调整好距离后,固定于位移夹具上。在采集数据过程中,不允许有任何外力使其产生位移变形。3）试件安装完成后，要求符合实际安装情况，可开启部分功能正常，表面不可沾有油污等不洁物。3、蓄水池及水管路准备1）蓄水池内贮藏至少4/5的水量，并要求水质清洁、无杂物。2）蓄水池注入水后，检查水路无渗漏。3)水调节阀应处于关闭状态。4）喷水控制阀(球阀）应处于打开状态。4、将控制柜上的电气按键至于关闭状态。5、检查管路系统连接处应牢固、可靠,无渗漏现象。6、检查液压系统油位,油液面应位于液位计中间。三、操作步骤：手动操作(具体试验步骤及方法应参照国家标准中相应步骤说明)：1、开机方法：1）按“电源”按键，接通电源.此时,电源指示灯亮。打开“微机系统"电源。2）旋至“手动"档位，此时“手动”指示灯亮。系统可进行手动操作.3）旋至“正压”档位,正负压换向阀处于“正压”状态，系统处于正压状态。反之，旋至“负压”档位,则系统处于负压状态。4）按下“气泵"按键,启动气泵.5)按下“高压”或“中压”或“低压”按键,根据试验压力要求选择。6)启动风机，等风机运转平稳后，开始进行试验操作.2、预备加压试验1)在所有阀门处于关闭状态的情况下，按下“中压”按键，此时“中压”表显示.2)点动变频器按键，调整系统压力为一定值，具体值应参照国家标准相应要求确定。然后，点动变频器按键，使系统压力为“零”,试验时间参照国家标准中相应要求.3)加压结束后，将仪表、阀门关闭.3、变形检测1）检查加压状态，根据试验需要确定用“正压”或是“负压"。2）按下“高压”按键，高压表显示.3)检查位移表显示。4)按变频器按键,调节压力值.检测数据的采集从控制面板上相应的数显位移表及压力表读数，数据的整理参照国家标准的相应规定，确定P1值。5)变形检测结束后，将位移传感器从夹具上取下.4、反复加压检测1)在“正压"状态下,按变频器按键,将系统压力调节到符合要求的压力值。2）然后，按“负压”按键，使系统压力切换到“负压”状态，按变频器按键，将系统压力调节到符合要求的压力值.压力升降时间，压力差作用时间及评定方法按照相应国家标准执行。5、定级检测或工程检测1）按变频器按键，调节系统压力，从零升至P3或P3'，然后降至零，再降至—P3或—P3’后升至零.2)正、负压切换通过“正压"“负压”按键实现。压力持续时间及评定方法按照相应国家标准执行。6、附加渗透量的测定1)充分密封试件上的可开启缝隙和镶嵌缝隙，或用不透气的盖板将箱体开口盖严。2)按下“空气阀”按键,此时空气流表显示流量。3)按下“低压”按键，此时低压表显示。4）点动变频器按键，按照国家标准逐级升压后,逐级降压.并记录各级压力下的空气流量测量值,测量值的处理按照相应国家标准执行。7、总渗透量的评定拆出试件上所有附件密封措施或打开密封盖板后进行检测,测量过程以“附加渗透量的测定”方法相同，测量值的处理按照相应国家标准执行。8、水密性的稳定加压试验：1)根据被测试件面积确定淋水量淋水量(L/h)=试件面积(m2）×4(L/min.m2）×602)将喷淋控制阀打开。3)启动水泵，逐级打开“水调节阀”，读取喷淋控制箱面板上水流量计,调节水流量为确定值，并使之稳定。4)按下“中压”按键,中压表显示.5)按下变频器按键，按照相应国家标准中的压力等级进行逐级加压,并在加压及压力持续作用过程中观察记录雨水渗漏情况.9、关闭系统试验结束后，关闭水泵电源和喷淋控制阀,变频器频率调零，关闭系统电源。自动操作1、打开微机系统电源，打开打印机电源，打开试验监控图像系统电源。1）按“电源”按键,接通电源。此时，电源指示灯亮，打开微机系统...
