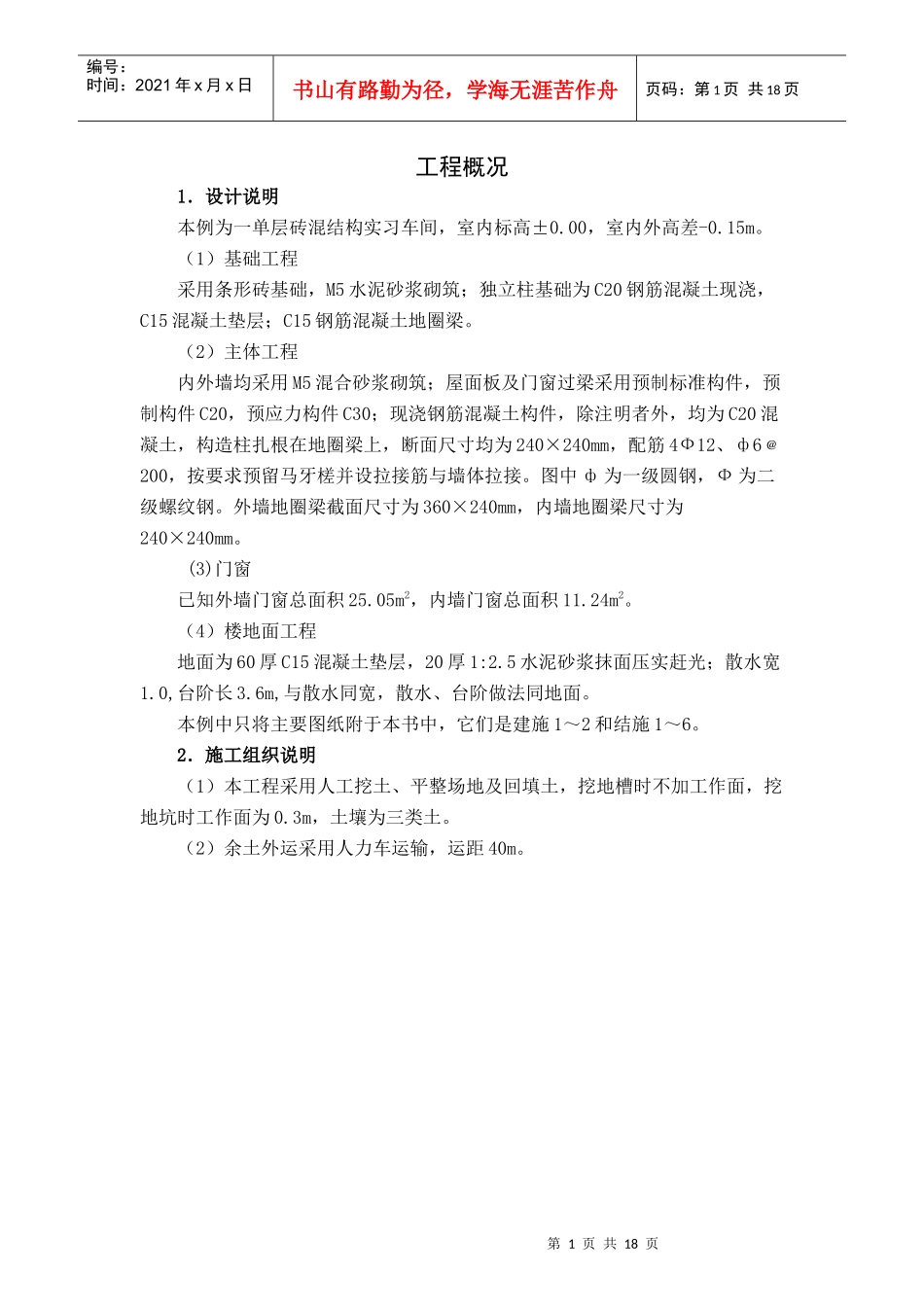

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页工程概况1．设计说明本例为一单层砖混结构实习车间，室内标高±0.00，室内外高差-0.15m。（1）基础工程采用条形砖基础，M5水泥砂浆砌筑；独立柱基础为C20钢筋混凝土现浇，C15混凝土垫层；C15钢筋混凝土地圈梁。（2）主体工程内外墙均采用M5混合砂浆砌筑；屋面板及门窗过梁采用预制标准构件，预制构件C20，预应力构件C30；现浇钢筋混凝土构件，除注明者外，均为C20混凝土，构造柱扎根在地圈梁上，断面尺寸均为240×240mm，配筋4Ф12、ф6﹫200，按要求预留马牙槎并设拉接筋与墙体拉接。图中ф为一级圆钢，Ф为二级螺纹钢。外墙地圈梁截面尺寸为360×240mm，内墙地圈梁尺寸为240×240mm。(3)门窗已知外墙门窗总面积25.05m2，内墙门窗总面积11.24m2。（4）楼地面工程地面为60厚C15混凝土垫层，20厚1:2.5水泥砂浆抹面压实赶光；散水宽1.0,台阶长3.6m,与散水同宽，散水、台阶做法同地面。本例中只将主要图纸附于本书中，它们是建施1～2和结施1～6。2．施工组织说明（1）本工程采用人工挖土、平整场地及回填土，挖地槽时不加工作面，挖地坑时工作面为0.3m，土壤为三类土。（2）余土外运采用人力车运输，运距40m。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页建施1—建筑平面图建施2—建筑剖面图及立面图第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页结施1—基础平面、剖面图第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页结施2—屋顶结构平面布置图结施3—独立柱配筋图第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页结施4—L1、L2配筋祥图第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页结施5—圈梁平面布置及配筋图结施6—雨蓬大样图第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页附表：人工、材料指定单价表序号材料名称、规格、型号单位单价（元）备注1综合工日（土建）工日55乙购2一级圆钢筋（φ6-12）t4620乙购3螺纹二级钢筋φ12以上t5080乙购4C15商品砼m3300乙购5C20商品砼m3330乙购6C25商品砼m3360乙购5机制红砖(240×115×25)千块340乙购6普通硅酸盐水泥t315乙购价目表定额可参考http://www.ystb.com/documents/zb_jiamubiao/jianzhu_frame.html《山东省建筑工程消耗量定额淄博市价目表》第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页2施工图预算编制本工程施工图预算由以下内容组成：1．工程预算书封面2．工程预算费用汇总表3．工程量计算表4．工程预算分析表工程预算书第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页项目名称实习车间结构形式砖混结构层数一层建筑面积m2工程造价元其中：土建元预算：审核：施工单位：___________建筑公司年月日工程预算费用汇总表单位工程名称：单层实习车间序号费用名称计算方法费率金额1一、直接费(一)+(二)第10页共18页第9页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共18页2（一）直接工程费(1)+(2)+(3)3(1)人工费4(2)材料费5(3)机械费6（二）措施费(1)+(2)+(3)+(4)71)夜间施工费(一)×0.7%0.70%82)二次搬运费(一)×0.6%0.60%93)冬雨季施工增加费(一)×0.8%0.80%104)已完工程及设备保护费(一)×0.15%0.15%11二、企业管理费[(一)+(二)]×5%5%12三、利润[(一)+(二)]×3.1%3.10%13四、规费(1)+...+(5)14(1)安全文明施工费a+b+c+d15a.安全施工费[一+二+三]×2%2%16b.环境保护费[一+二+三]×0.11%0.11%17c.文明施工费[一+二+三]×0.29%0.29%18d.临时设施费[一+二+三]×0.72%0.72%19(2)工程排污费[一+二+三]×0.26%0.26%20(3)社会保障费[一+二+三]×2.6%2.60%21(4)住房公积金[一+二+三]×0.2%0.20%2...
