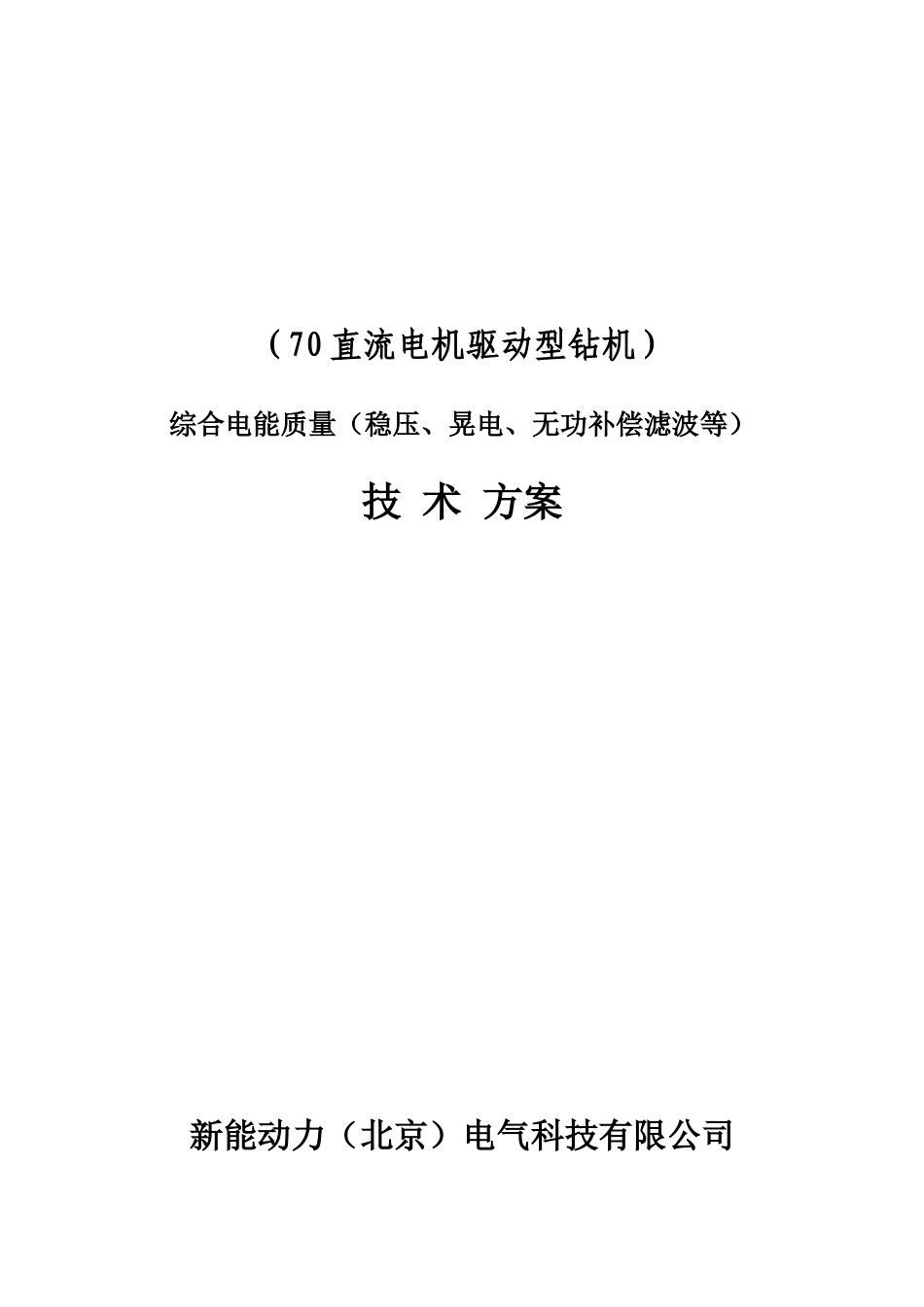

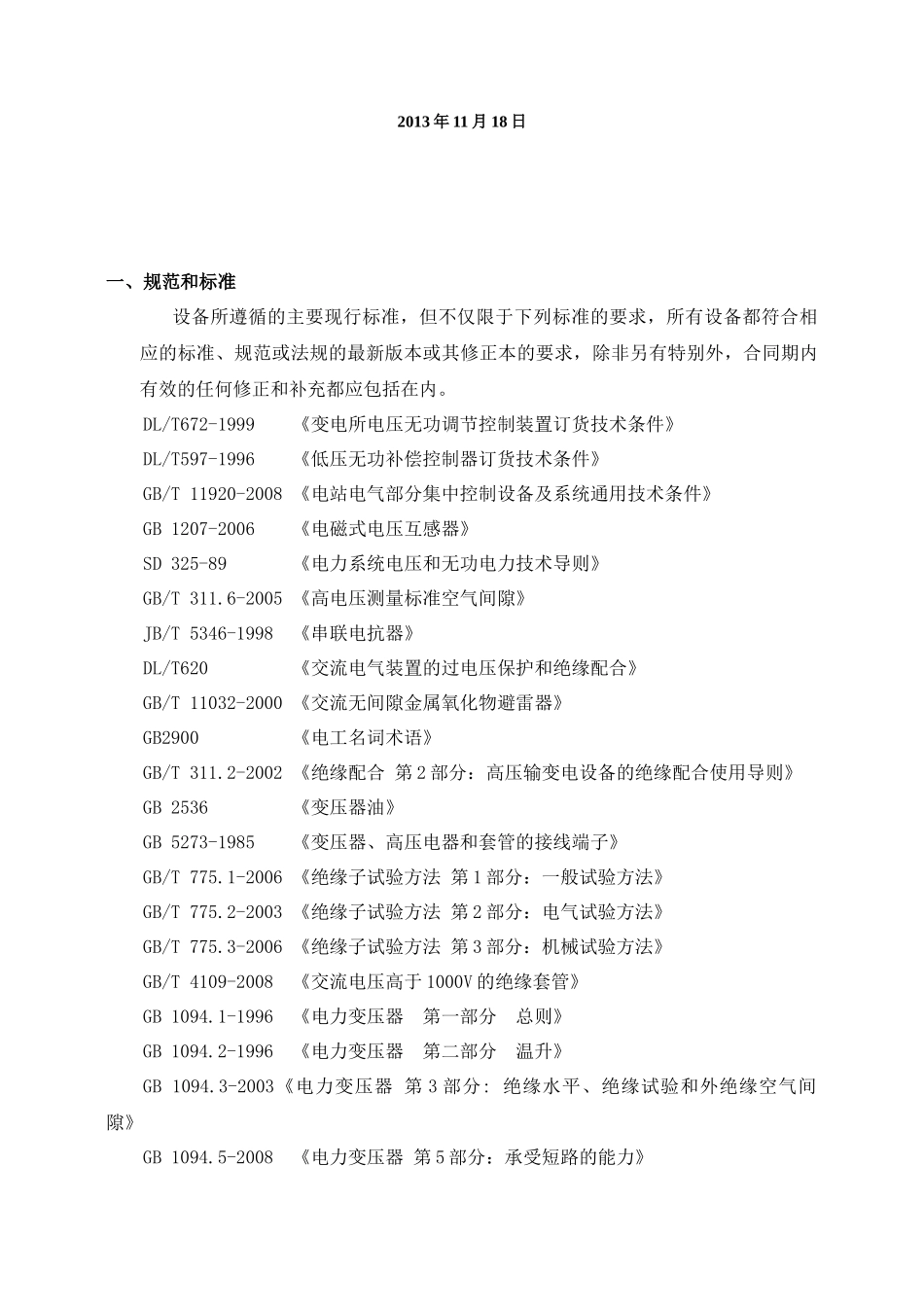

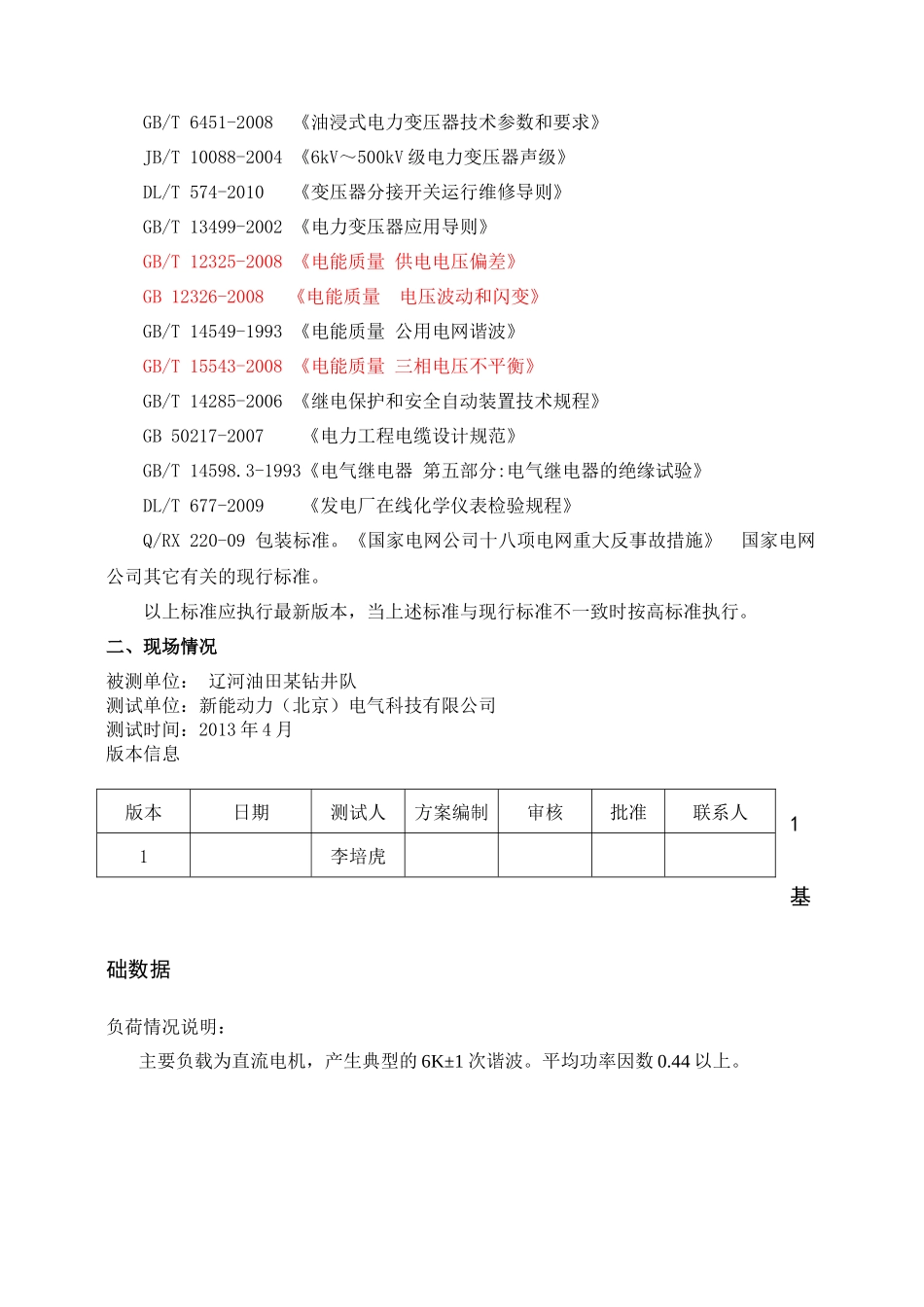

（70直流电机驱动型钻机）综合电能质量（稳压、晃电、无功补偿滤波等）技术方案新能动力（北京）电气科技有限公司2013年11月18日一、规范和标准设备所遵循的主要现行标准，但不仅限于下列标准的要求，所有设备都符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别外，合同期内有效的任何修正和补充都应包括在内。DL/T672-1999《变电所电压无功调节控制装置订货技术条件》DL/T597-1996《低压无功补偿控制器订货技术条件》GB/T11920-2008《电站电气部分集中控制设备及系统通用技术条件》GB1207-2006《电磁式电压互感器》SD325-89《电力系统电压和无功电力技术导则》GB/T311.6-2005《高电压测量标准空气间隙》JB/T5346-1998《串联电抗器》DL/T620《交流电气装置的过电压保护和绝缘配合》GB/T11032-2000《交流无间隙金属氧化物避雷器》GB2900《电工名词术语》GB/T311.2-2002《绝缘配合第2部分：高压输变电设备的绝缘配合使用导则》GB2536《变压器油》GB5273-1985《变压器、高压电器和套管的接线端子》GB/T775.1-2006《绝缘子试验方法第1部分：一般试验方法》GB/T775.2-2003《绝缘子试验方法第2部分：电气试验方法》GB/T775.3-2006《绝缘子试验方法第3部分：机械试验方法》GB/T4109-2008《交流电压高于1000V的绝缘套管》GB1094.1-1996《电力变压器第一部分总则》GB1094.2-1996《电力变压器第二部分温升》GB1094.3-2003《电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙》GB1094.5-2008《电力变压器第5部分：承受短路的能力》GB/T6451-2008《油浸式电力变压器技术参数和要求》JB/T10088-2004《6kV～500kV级电力变压器声级》DL/T574-2010《变压器分接开关运行维修导则》GB/T13499-2002《电力变压器应用导则》GB/T12325-2008《电能质量供电电压偏差》GB12326-2008《电能质量电压波动和闪变》GB/T14549-1993《电能质量公用电网谐波》GB/T15543-2008《电能质量三相电压不平衡》GB/T14285-2006《继电保护和安全自动装置技术规程》GB50217-2007《电力工程电缆设计规范》GB/T14598.3-1993《电气继电器第五部分:电气继电器的绝缘试验》DL/T677-2009《发电厂在线化学仪表检验规程》Q/RX220-09包装标准。《国家电网公司十八项电网重大反事故措施》国家电网公司其它有关的现行标准。以上标准应执行最新版本，当上述标准与现行标准不一致时按高标准执行。二、现场情况被测单位：辽河油田某钻井队测试单位：新能动力（北京）电气科技有限公司测试时间：2013年4月版本信息1基础数据负荷情况说明：主要负载为直流电机，产生典型的6K±1次谐波。平均功率因数0.44以上。版本日期测试人方案编制审核批准联系人1李培虎2测试数据2.1测试仪器HIOKI3198电力谐波分析仪：监测及记录电力质量，当问题出现时分析它产生的原因，电力质量故障诊断功能最全面的仪器，测量功率因数，突升，突降，闪变，谐波分析到50次，高频瞬态测量，检测及波形显示，4电流通道及4电压通道。2.2测试报告2.2.1测试点选择测试单位：新能动力（北京）电气科技有限公司测试仪器：HIOKI3198用户名称辽河油田测试时间2013-04电压等级0.6kV测试地点油机出线侧系统说明测试现场由油机发电机直接给负载供电，因此我们选择在发电机电源出线侧采用1P2W接线方式对系统进行电能质量测试，测试电压为相电压，电流、有功功率，无功功率均为单相功率。2.2.2测试数据电压、电流波形图电压电流及功率因数值电压及电压畸变率电流及电流畸变率各次谐波电流参数值1)该系统有四台发电机并联运行供电，电压为10KV/0.6KV，该供电系统存在6K±1次谐波，尤其是5、7次谐波较严重，使系统电压电流发生畸变，影响设备的正产运行及安全生产。一般负载自然功率因数不到0.5，吸收大量的无功功率，使得大量无功电流反馈电网。2)由于内部小电网存在电压波动，存在供电质量差，造成设备不能正常工作。鉴于此我们按设计配置我公司MEC系列电能质量综合优化装置（SVG+APF+DVR），使其满足国家相关标准的要求及系统设备正常运行需要。2.3满足现场环境条件2.3.1周围空气温度最高温度：40℃最低温度：-40℃最大日温差：25℃2.3.2海拔高度：1000m2.3.3环...
