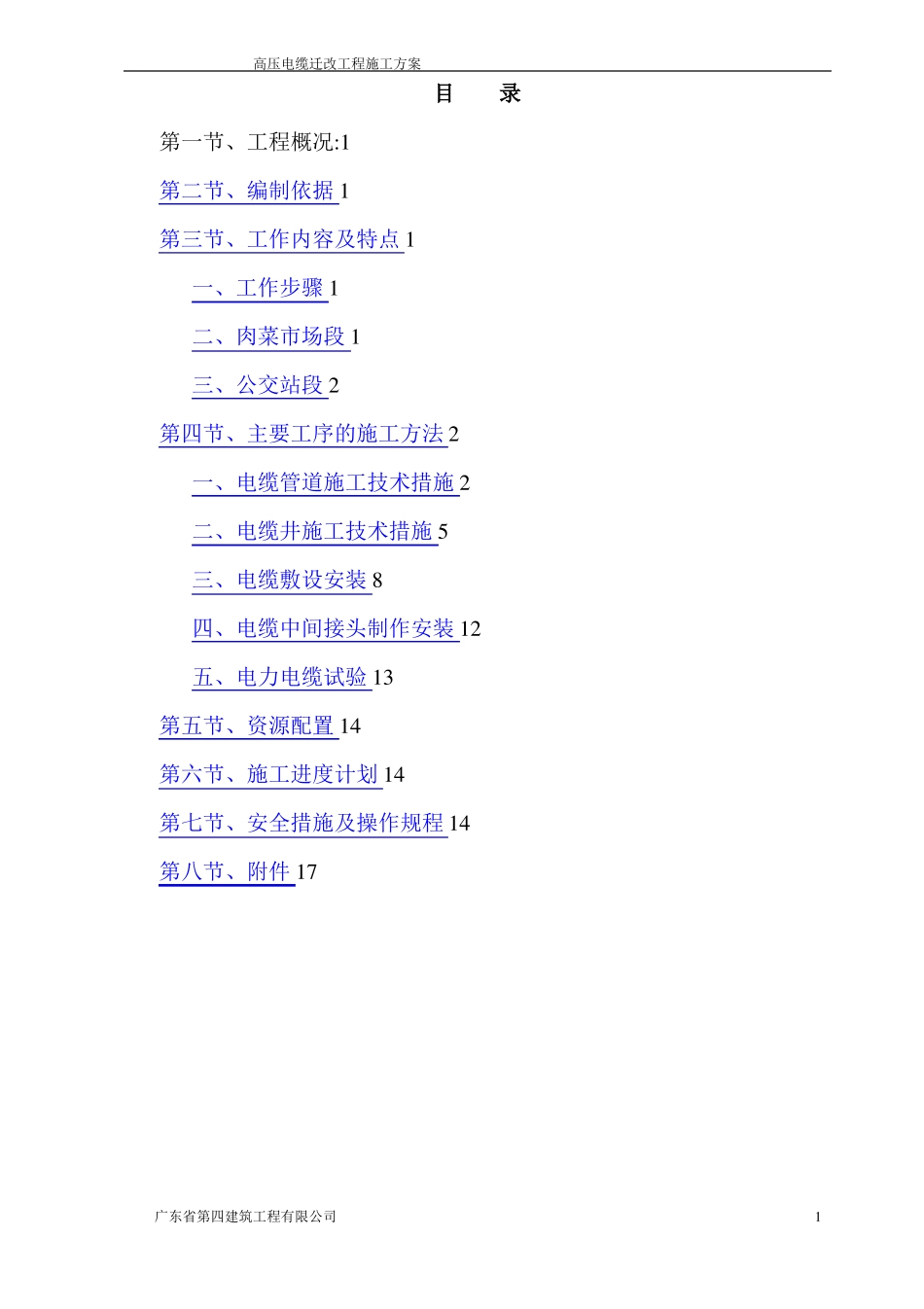

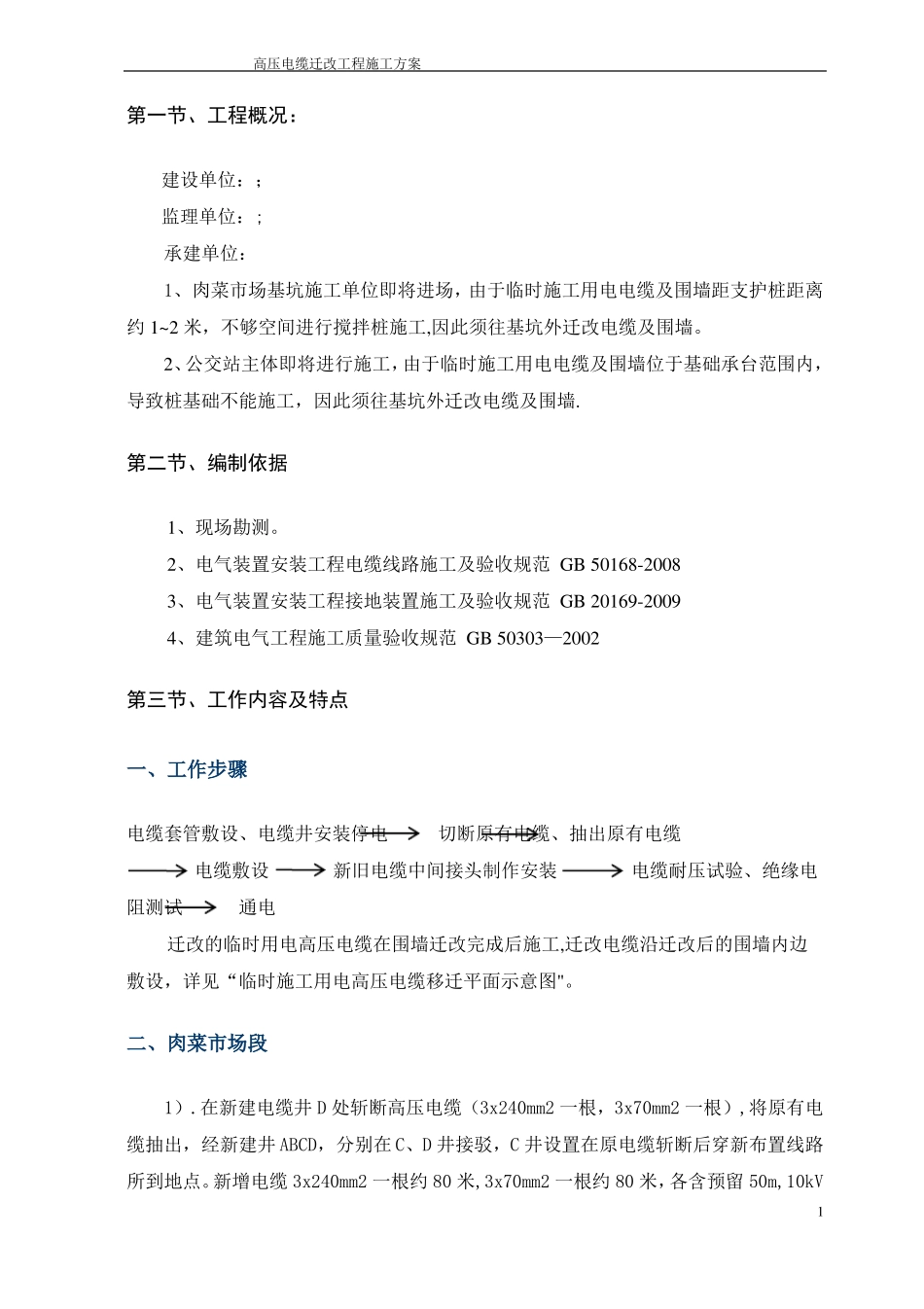

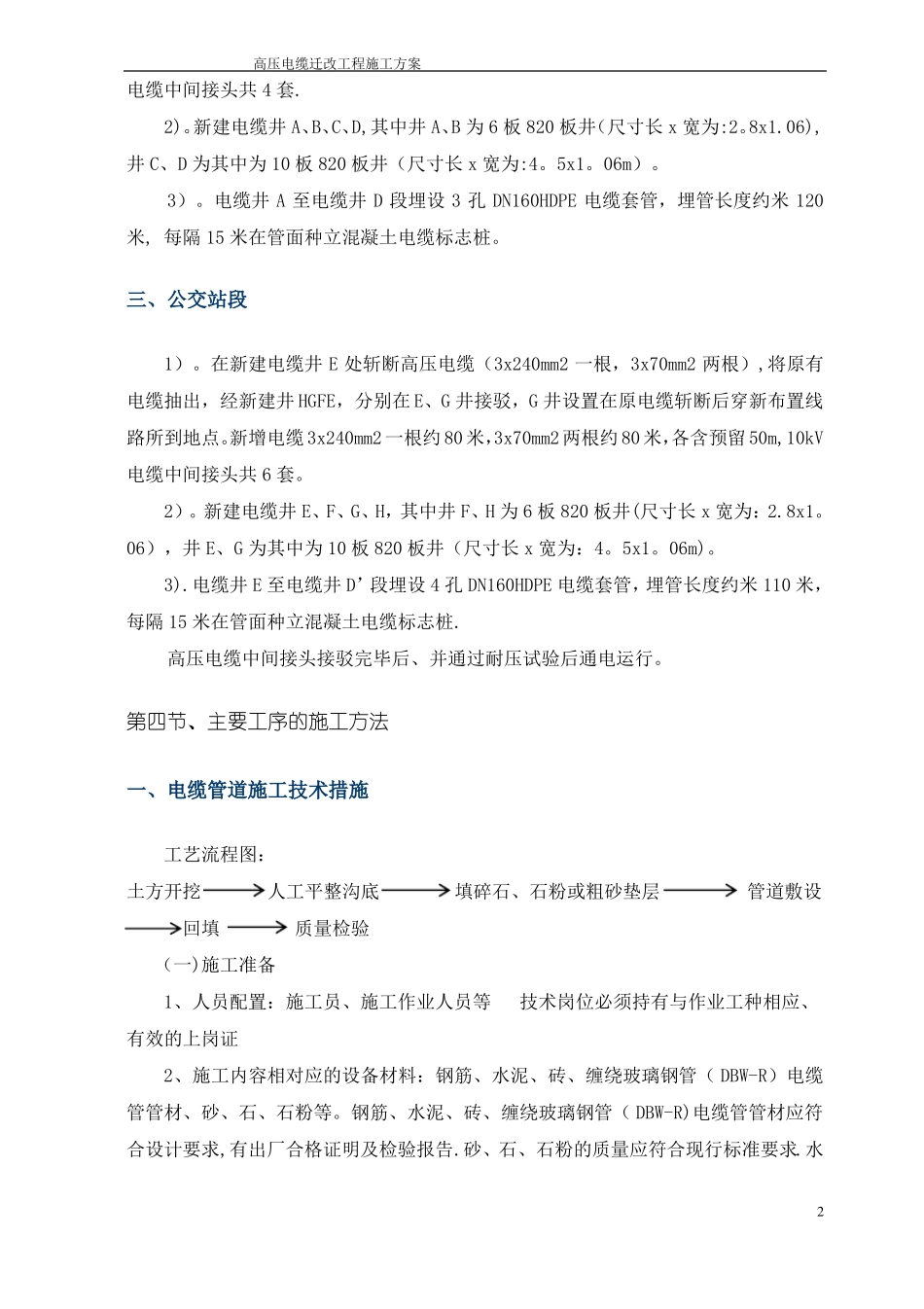

高压电缆迁改工程施工方案目录第一节、工程概况:1第二节、编制依据1第三节、工作内容及特点1一、工作步骤1二、肉菜市场段1三、公交站段2第四节、主要工序的施工方法2一、电缆管道施工技术措施2二、电缆井施工技术措施5三、电缆敷设安装8四、电缆中间接头制作安装12五、电力电缆试验13第五节、资源配置14第六节、施工进度计划14第七节、安全措施及操作规程14第八节、附件17广东省第四建筑工程有限公司1高压电缆迁改工程施工方案第一节、工程概况:建设单位:;监理单位:;承建单位:1、肉菜市场基坑施工单位即将进场,由于临时施工用电电缆及围墙距支护桩距离约1~2米,不够空间进行搅拌桩施工,因此须往基坑外迁改电缆及围墙。2、公交站主体即将进行施工,由于临时施工用电电缆及围墙位于基础承台范围内,导致桩基础不能施工,因此须往基坑外迁改电缆及围墙.第二节、编制依据1、现场勘测。2、电气装置安装工程电缆线路施工及验收规范GB50168-20083、电气装置安装工程接地装置施工及验收规范GB20169-20094、建筑电气工程施工质量验收规范GB50303—2002第三节、工作内容及特点一、工作步骤电缆套管敷设、电缆井安装停电电缆敷设切断原有电缆、抽出原有电缆电缆耐压试验、绝缘电新旧电缆中间接头制作安装阻测试通电迁改的临时用电高压电缆在围墙迁改完成后施工,迁改电缆沿迁改后的围墙内边敷设,详见“临时施工用电高压电缆移迁平面示意图"。二、肉菜市场段1).在新建电缆井D处斩断高压电缆(3x240mm2一根,3x70mm2一根),将原有电缆抽出,经新建井ABCD,分别在C、D井接驳,C井设置在原电缆斩断后穿新布置线路所到地点。新增电缆3x240mm2一根约80米,3x70mm2一根约80米,各含预留50m,10kV1高压电缆迁改工程施工方案电缆中间接头共4套.2)。新建电缆井A、B、C、D,其中井A、B为6板820板井(尺寸长x宽为:2。8x1.06),井C、D为其中为10板820板井(尺寸长x宽为:4。5x1。06m)。3)。电缆井A至电缆井D段埋设3孔DN160HDPE电缆套管,埋管长度约米120米,每隔15米在管面种立混凝土电缆标志桩。三、公交站段1)。在新建电缆井E处斩断高压电缆(3x240mm2一根,3x70mm2两根),将原有电缆抽出,经新建井HGFE,分别在E、G井接驳,G井设置在原电缆斩断后穿新布置线路所到地点。新增电缆3x240mm2一根约80米,3x70mm2两根约80米,各含预留50m,10kV电缆中间接头共6套。2)。新建电缆井E、F、G、H,其中井F、H为6板820板井(尺寸长x宽为:2.8x1。06),井E、G为其中为10板820板井(尺寸长x宽为:4。5x1。06m)。3).电缆井E至电缆井D’段埋设4孔DN160HDPE电缆套管,埋管长度约米110米,每隔15米在管面种立混凝土电缆标志桩.高压电缆中间接头接驳完毕后、并通过耐压试验后通电运行。第四节、主要工序的施工方法一、电缆管道施工技术措施工艺流程图:土方开挖人工平整沟底填碎石、石粉或粗砂垫层管道敷设回填质量检验(一)施工准备1、人员配置:施工员、施工作业人员等有效的上岗证2、施工内容相对应的设备材料:钢筋、水泥、砖、缠绕玻璃钢管(DBW-R)电缆管管材、砂、石、石粉等。钢筋、水泥、砖、缠绕玻璃钢管(DBW-R)电缆管管材应符合设计要求,有出厂合格证明及检验报告.砂、石、石粉的质量应符合现行标准要求.水2技术岗位必须持有与作业工种相应、高压电缆迁改工程施工方案质应符合国家现行《混凝土拌和用水标准》的规定。3、施工内容相对应的器具、机械及工器具仪表:施工所需的工器具、机械、测量仪器等.根据现场情况使用的工器具、机械符合相关要求。仪器、仪表使用前必须经有资质的单位检验合格且在检测有效期内才能使用.4、危险源辨识及控制措施、识别环境因素和环境影响:现场施工负责人参照本单位的“电力工程危害辨识清单及风险评价、控制措施”和施工方案、现场情况制定控制措施;根据本单位的“识别环境因素和环境影响的控制措施”和施工方案及现场情况制定可行的危害环境的相应预防控制措施。5、完成开工程序:工作负责人向项目负责人报开工,由项目负责人向监理单位完成开工报审手续.施工准备完成后可报开工,当施工准备不足时,上报该项目负责人协调解决。(二)主要作业内容1、作业前工作1)现场施工...
