数控机床回转工作台课件VIP免费

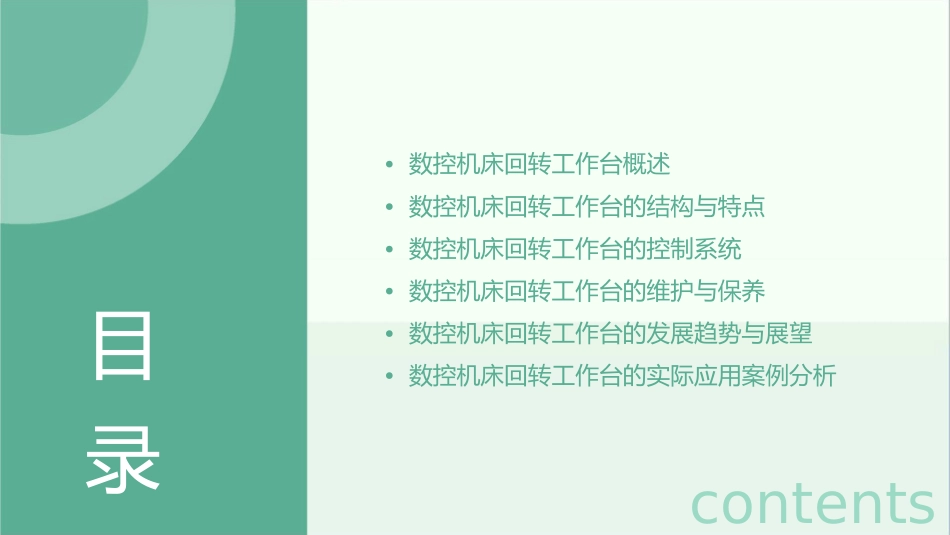

数控机床回转工作台课件•数控机床回转工作台概述•数控机床回转工作台的结构与特点•数控机床回转工作台的控制系统•数控机床回转工作台的维护与保养•数控机床回转工作台的发展趋势与展望•数控机床回转工作台的实际应用案例分析目录contents01数控机床回转工作台概述数控机床回转工作台的定义01数控机床回转工作台是一种用于数控机床的辅助设备，它能够实现工件的旋转运动，从而完成各种复杂的多轴加工操作。02数控机床回转工作台主要由工作台面、旋转轴、传动系统、控制系统等组成。数控机床回转工作台的作用010203提高加工精度扩大加工范围提高加工效率数控机床回转工作台的旋转精度高，能够显著提高加工工件的精度。数控机床回转工作台的旋转轴可以调整角度，从而扩大了数控机床的加工范围。数控机床回转工作台可以实现自动化加工，提高了加工效率。数控机床回转工作台的分类按旋转轴数分类按传动方式分类按控制方式分类数控机床回转工作台可分为单轴回转工作台和多轴回转工作台。数控机床回转工作台可分为机械传动式、液压传动式和电气传动式。数控机床回转工作台可分为手动控制式、半自动控制式和全自动控制式。02数控机床回转工作台的结构与特点数控机床回转工作台的基本结构01020304回转支撑是工作台的旋转部分，通常采用高精度轴承和内外圈结构，以确保旋转精度和稳定性。数控机床回转工作台主要由工作台面、回转支撑、传动装置等组成。工作台面是用于支撑工件的平台，表面精度高，可承受一定的重量和压力。传动装置包括电机、减速器和传动轴等，用于驱动工作台旋转。数控机床回转工作台的特点高精度快速响应数控机床回转工作台采用高精度轴承和内外圈结构，旋转精度高，能够满足精密加工需求。数控机床回转工作台的传动装置采用高效电机和减速器，能够实现快速响应和高速旋转。承载能力强可靠性高工作台面可承受较大的重量和压力，适用于大型工件和重型加工。工作台结构和传动装置均采用高品质材料和耐磨件，具有较高的可靠性和使用寿命。数控机床回转工作台的常见问题及解决方案问题旋转精度下降原因轴承和内外圈磨损、间隙过大解决方案定期检查轴承和内外圈的磨损情况，及时更换磨损件，调整轴承间隙。数控机床回转工作台的常见问题及解决方案问题传动装置过热原因传动装置摩擦过大、润滑不良解决方案定期检查传动装置的润滑情况，保持润滑良好，更换摩擦件。数控机床回转工作台的常见问题及解决方案问题01工作台面不平整原因02工作台面材料质量差、加工不良解决方案03选用高质量的材料和经过精加工的工作台面，定期检查表面质量。03数控机床回转工作台的控制系统数控机床回转工作台控制系统的硬件组成数控系统伺服驱动器数控系统是数控机床的核心，用于生成运动轨迹和执行操作。常见的数控系统包括FANUC、Sinumerik、Heidenhain等。伺服驱动器接收数控系统的指令，控制伺服电机的运动，实现高精度位置控制。伺服电机编码器伺服电机是数控机床的执行机构，根据数控系统的指令和伺服驱动器的控制实现精确运动。编码器用于检测伺服电机的位置和速度，实现闭环控制。数控机床回转工作台控制系统的软件设计PLC编程PLC是数控机床的辅助控制器，用于实现机床的各种辅助动作，如刀具更换、润滑等。G代码编程G代码是数控机床编程的基础语言，用于描述工件的几何形状和尺寸、切削参数等。人机界面人机界面是数控机床与操作人员交互的界面，用于显示机床状态、输入参数等。数控机床回转工作台控制系统的调试与优化系统调试在数控机床出厂前，需要对控制系统进行调试，确保各部分工作正常，满足精度要求。优化措施根据实际加工需求，对控制系统进行优化，提高加工效率或降低成本。04数控机床回转工作台的维护与保养数控机床回转工作台的日常维护每日检查润滑保养清洁保养每天操作前应检查工作台的运行是否平稳，是否有异常声音和振动。定期对工作台的轴承、齿轮等部位进行润滑，确保转动顺畅。保持工作台的清洁，避免灰尘和切削液对工作台造成腐蚀。数控机床回转工作台的定期保养定期检查每季度或半年对工作台进行全面检查，包括紧固件的紧固情况、轴承的磨损情况等。更换磨损件...
