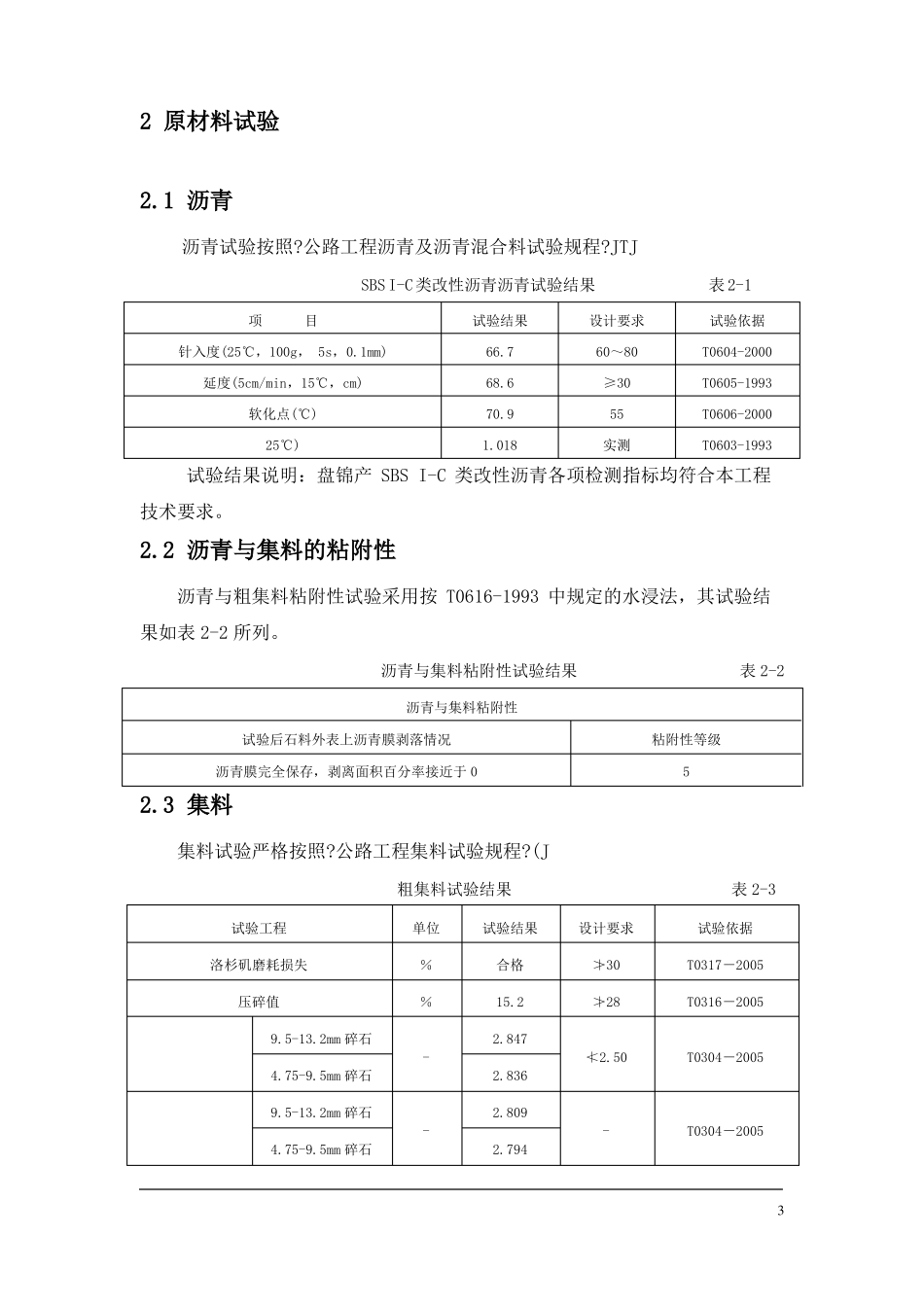

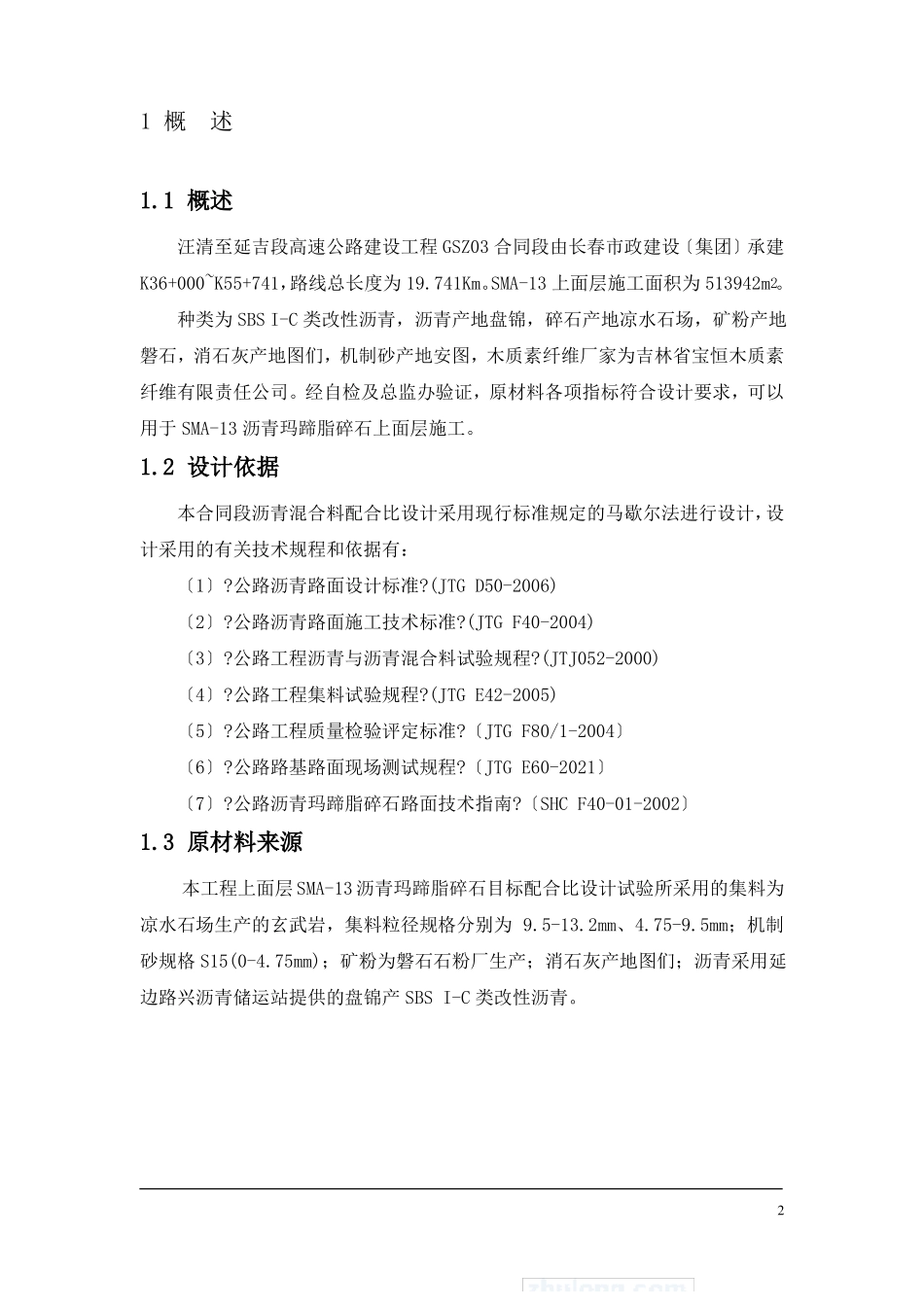

SMA-13沥青玛蹄脂碎石目标11概述1.1概述汪清至延吉段高速公路建设工程GSZ03合同段由长春市政建设〔集团〕承建K36+000~K55+741，路线总长度为19.741Km。SMA-13上面层施工面积为513942m2。种类为SBSI-C类改性沥青，沥青产地盘锦，碎石产地凉水石场，矿粉产地磐石，消石灰产地图们，机制砂产地安图，木质素纤维厂家为吉林省宝恒木质素纤维有限责任公司。经自检及总监办验证，原材料各项指标符合设计要求，可以用于SMA-13沥青玛蹄脂碎石上面层施工。1.2设计依据本合同段沥青混合料配合比设计采用现行标准规定的马歇尔法进行设计，设计采用的有关技术规程和依据有：〔1〕?公路沥青路面设计标准?(JTGD50-2006)〔2〕?公路沥青路面施工技术标准?(JTGF40-2004)〔3〕?公路工程沥青与沥青混合料试验规程?(JTJ052-2000)〔4〕?公路工程集料试验规程?(JTGE42-2005)〔5〕?公路工程质量检验评定标准?〔JTGF80/1-2004〕〔6〕?公路路基路面现场测试规程?〔JTGE60-2021〕〔7〕?公路沥青玛蹄脂碎石路面技术指南?〔SHCF40-01-2002〕1.3原材料来源本工程上面层SMA-13沥青玛蹄脂碎石目标配合比设计试验所采用的集料为凉水石场生产的玄武岩，集料粒径规格分别为9.5-13.2mm、4.75-9.5mm；机制砂规格S15(0-4.75mm)；矿粉为磐石石粉厂生产；消石灰产地图们；沥青采用延边路兴沥青储运站提供的盘锦产SBSI-C类改性沥青。22原材料试验2.1沥青沥青试验按照?公路工程沥青及沥青混合料试验规程?JTJSBSI-C类改性沥青沥青试验结果表2-1项目针入度(25℃，100g，5s，0.1mm)延度(5cm/min，15℃，cm)软化点(℃)25℃)试验结果66.768.670.91.018设计要求60～80≥3055实测试验依据T0604-2000T0605-1993T0606-2000T0603-1993试验结果说明：盘锦产SBSI-C类改性沥青各项检测指标均符合本工程技术要求。2.2沥青与集料的粘附性沥青与粗集料粘附性试验采用按T0616-1993中规定的水浸法，其试验结果如表2-2所列。沥青与集料粘附性试验结果表2-2沥青与集料粘附性试验后石料外表上沥青膜剥落情况沥青膜完全保存，剥离面积百分率接近于0粘附性等级52.3集料集料试验严格按照?公路工程集料试验规程?(J粗集料试验结果表2-3试验工程洛杉矶磨耗损失压碎值9.5-13.2mm碎石4.75-9.5mm碎石9.5-13.2mm碎石4.75-9.5mm碎石-2.794-2.8362.809-T0304－2005单位％％试验结果合格15.22.847≮2.50T0304－2005设计要求≯30≯28试验依据T0317－2005T0316－200539.5-13.2mm碎石吸水率4.75-9.5mm碎石软石含量9.5-13.2mm碎石针片状颗粒含量4.75-9.5mm碎石水洗法＜0.075mm颗粒含量9.5-13.2mm碎石％4.75-9.5mm碎石％％％0.9≯3.01.22.41.7≯182.60.4≯10.6T0310－2005T0312－2005≯5T0320－2000T0307－2005细集料试验结果表2-4试验工程砂当量粗糙度单位--％S试验结果2.7012.6878141.1设计要求≮2.50T0330－2005-≮60≯30T0334－2005T0349－2005试验依据由表2-3和表2-4试验结果可见：粗、细集料各项检测指标均符合本工程技术要求。2.4矿粉及消石灰试验矿粉及消石灰试验工程按?公路工程集料试验规程?(J矿粉及消石灰技术指标表2-5试验工程矿粉消石灰矿粉亲水系数含水量塑性指数粒度范围＜0.6mm＜0.15mm消石灰矿粉＜0.075mm消石灰84.1矿粉消石灰矿粉％95.183.675～100-％--2.3520.60.363.410010010095.790～100T0351-2000-＜1≯1＜4T0353-2000T0332-2005T0354-2000单位试验结果2.689设计要求≮2.50T0352-2000试验依据由表2-5试验结果可见：矿粉及消石灰各项检测指标均符合本工程技术要求。42.5纤维稳定剂木质素纤维试验工程按JT/T533-20056所列。木质素纤维技术指标表2-6试验工程纤维长度筛通过0.85mm筛分通过0.425mm筛析通过0.106mm筛含水率PH值吸油率灰分含量%%-倍%33.82.17.37.021.230±10不大于57.5±1.0不小于纤维质量的5倍18±5%72.665±10%92.685±10单位mm实测值小于6标准要求不大于6由表2-6试验结果可见：木质素纤维的各项检测指标均符合标准及的技术标准要求，三种级配的木质素纤维掺量均按照沥青混合料总质量的0.3%进行掺配。3SMA-13沥青玛蹄脂碎石目标配合比设计根据本工程实际情况和工期安排，本合同段沥青玛蹄脂碎石配合比设计采用马歇尔试验法。根据标...
