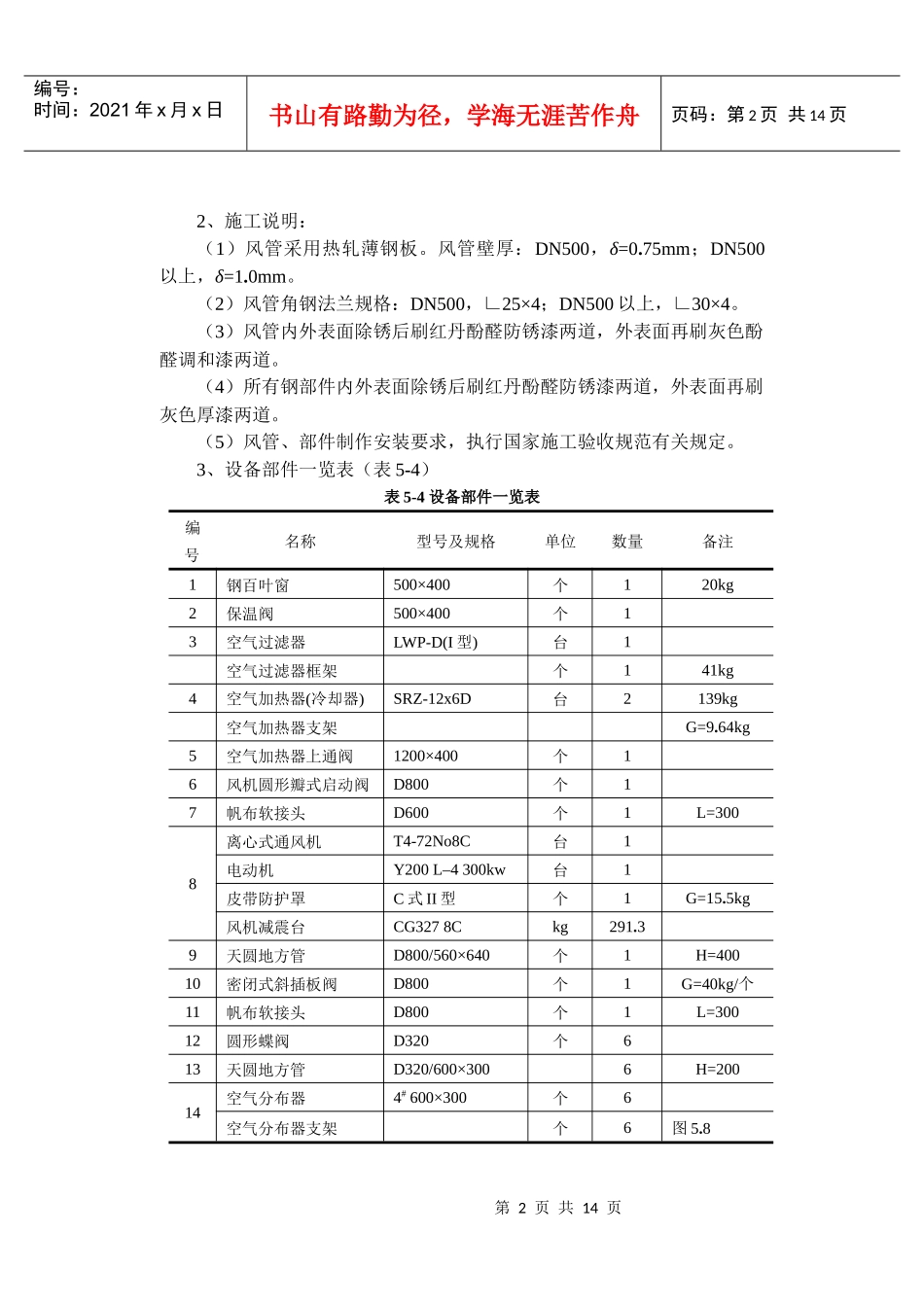

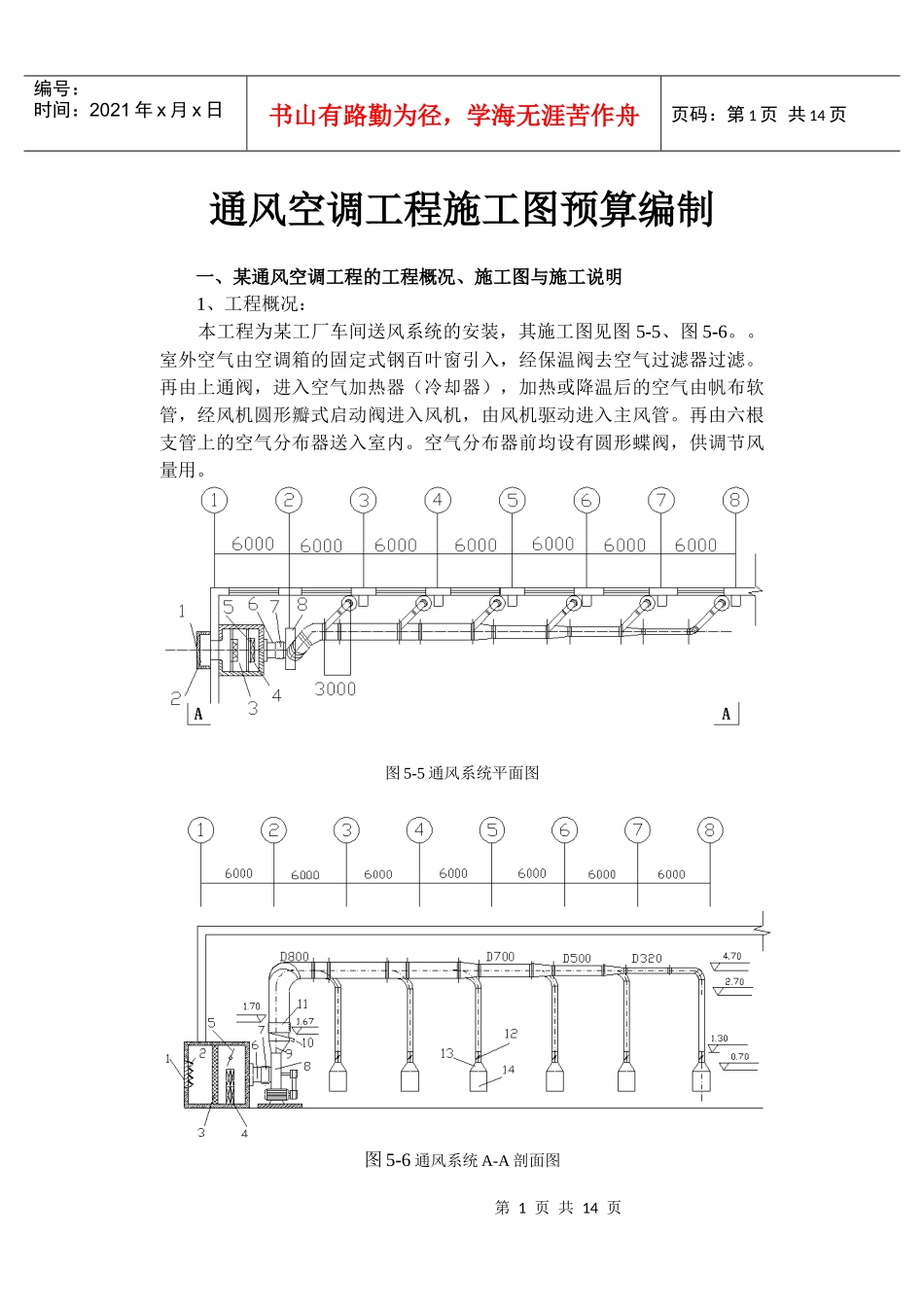

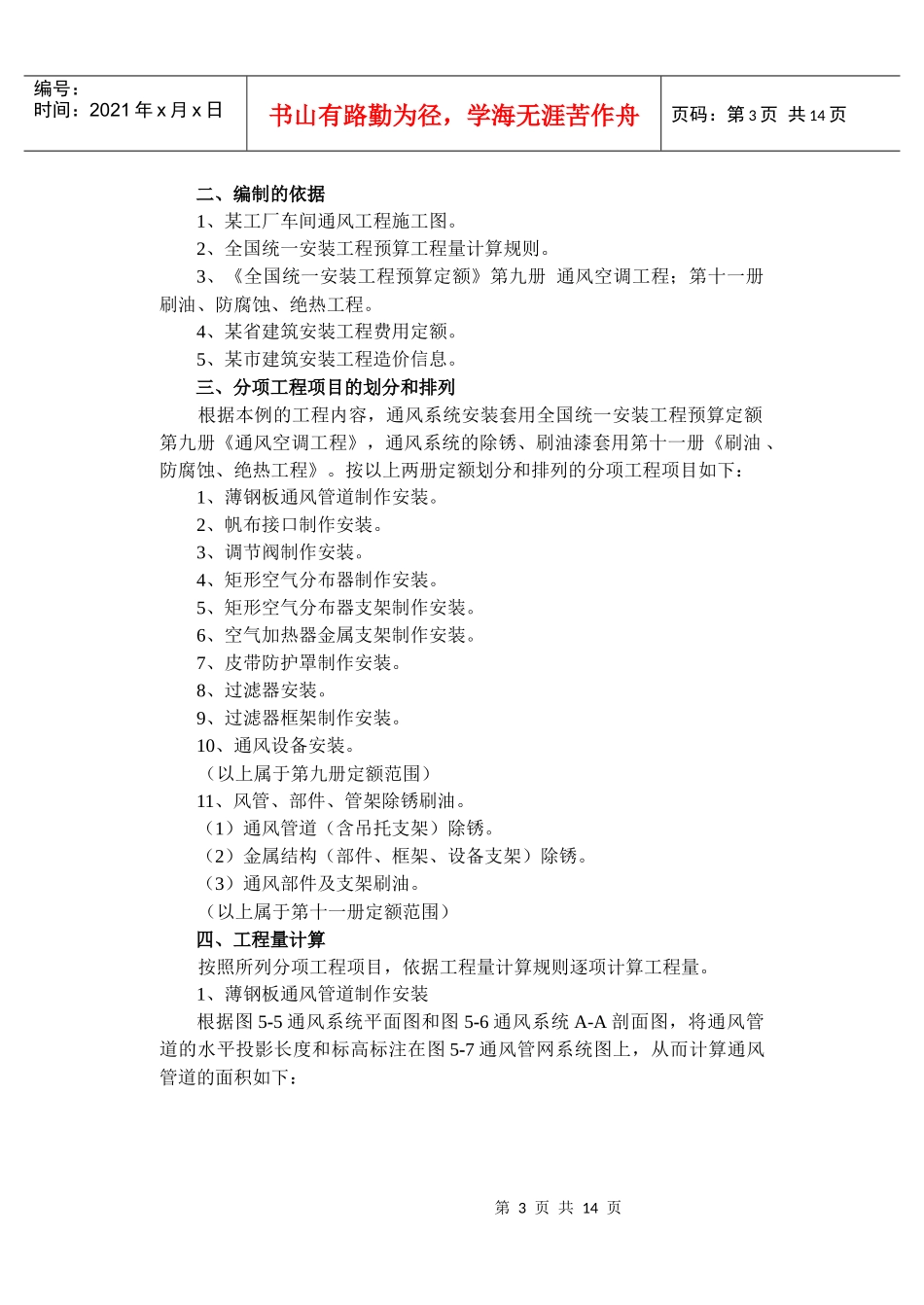

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页通风空调工程施工图预算编制一、某通风空调工程的工程概况、施工图与施工说明1、工程概况：本工程为某工厂车间送风系统的安装，其施工图见图5-5、图5-6。。室外空气由空调箱的固定式钢百叶窗引入，经保温阀去空气过滤器过滤。再由上通阀，进入空气加热器（冷却器），加热或降温后的空气由帆布软管，经风机圆形瓣式启动阀进入风机，由风机驱动进入主风管。再由六根支管上的空气分布器送入室内。空气分布器前均设有圆形蝶阀，供调节风量用。图5-5通风系统平面图图5-6通风系统A-A剖面图第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页2、施工说明：（1）风管采用热轧薄钢板。风管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。（2）风管角钢法兰规格：DN500，∟25×4；DN500以上，∟30×4。（3）风管内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色酚醛调和漆两道。（4）所有钢部件内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色厚漆两道。（5）风管、部件制作安装要求，执行国家施工验收规范有关规定。3、设备部件一览表（表5-4）表5-4设备部件一览表编号名称型号及规格单位数量备注1钢百叶窗500×400个120kg2保温阀500×400个13空气过滤器LWP-D(I型)台1空气过滤器框架个141kg4空气加热器(冷却器)SRZ-12x6D台2139kg空气加热器支架G=9.64kg5空气加热器上通阀1200×400个16风机圆形瓣式启动阀D800个17帆布软接头D600个1L=3008离心式通风机T4-72No8C台1电动机Y200L–4300kw台1皮带防护罩C式II型个1G=15.5kg风机减震台CG3278Ckg291.39天圆地方管D800/560×640个1H=40010密闭式斜插板阀D800个1G=40kg/个11帆布软接头D800个1L=30012圆形蝶阀D320个613天圆地方管D320/600×3006H=20014空气分布器4#600×300个6空气分布器支架个6图5.8第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页二、编制的依据1、某工厂车间通风工程施工图。2、全国统一安装工程预算工程量计算规则。3、《全国统一安装工程预算定额》第九册通风空调工程；第十一册刷油、防腐蚀、绝热工程。4、某省建筑安装工程费用定额。5、某市建筑安装工程造价信息。三、分项工程项目的划分和排列根据本例的工程内容，通风系统安装套用全国统一安装工程预算定额第九册《通风空调工程》，通风系统的除锈、刷油漆套用第十一册《刷油、防腐蚀、绝热工程》。按以上两册定额划分和排列的分项工程项目如下：1、薄钢板通风管道制作安装。2、帆布接口制作安装。3、调节阀制作安装。4、矩形空气分布器制作安装。5、矩形空气分布器支架制作安装。6、空气加热器金属支架制作安装。7、皮带防护罩制作安装。8、过滤器安装。9、过滤器框架制作安装。10、通风设备安装。（以上属于第九册定额范围）11、风管、部件、管架除锈刷油。（1）通风管道（含吊托支架）除锈。（2）金属结构（部件、框架、设备支架）除锈。（3）通风部件及支架刷油。（以上属于第十一册定额范围）四、工程量计算按照所列分项工程项目，依据工程量计算规则逐项计算工程量。1、薄钢板通风管道制作安装根据图5-5通风系统平面图和图5-6通风系统A-A剖面图，将通风管道的水平投影长度和标高标注在图5-7通风管网系统图上，从而计算通风管道的面积如下：第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页图5-7通风管网系统图（1）D800：长度L=（4.7-1.7）（标高差）+2（水平长度）+（4.6+6+6）（水平长度）=21.6（m）面积S=21.6×0.8×3.1416=54.27（m2）（2）D700：长度L=6–0.5（大小头长度）=5.5（m）面积S=5.5×0.7×3.1416=12.10（m2）大小头D800×700，平均直径：（0.8+0.7）/2=0.75（m）面积：S=0.5×0.75×3.1416=1.18（m2）（3）D500：长度L=6–0.5（大小头长度）=5.5（m）面积S=5.5×0.5×3.1416=8.64（m2）大小头D700×500，平均直径：（0.7+0.5）/2=0.6（m）面积S=0.5×0.6×3.1416=0.95（m2）（4）D320：长度L=[6–0.5（...
