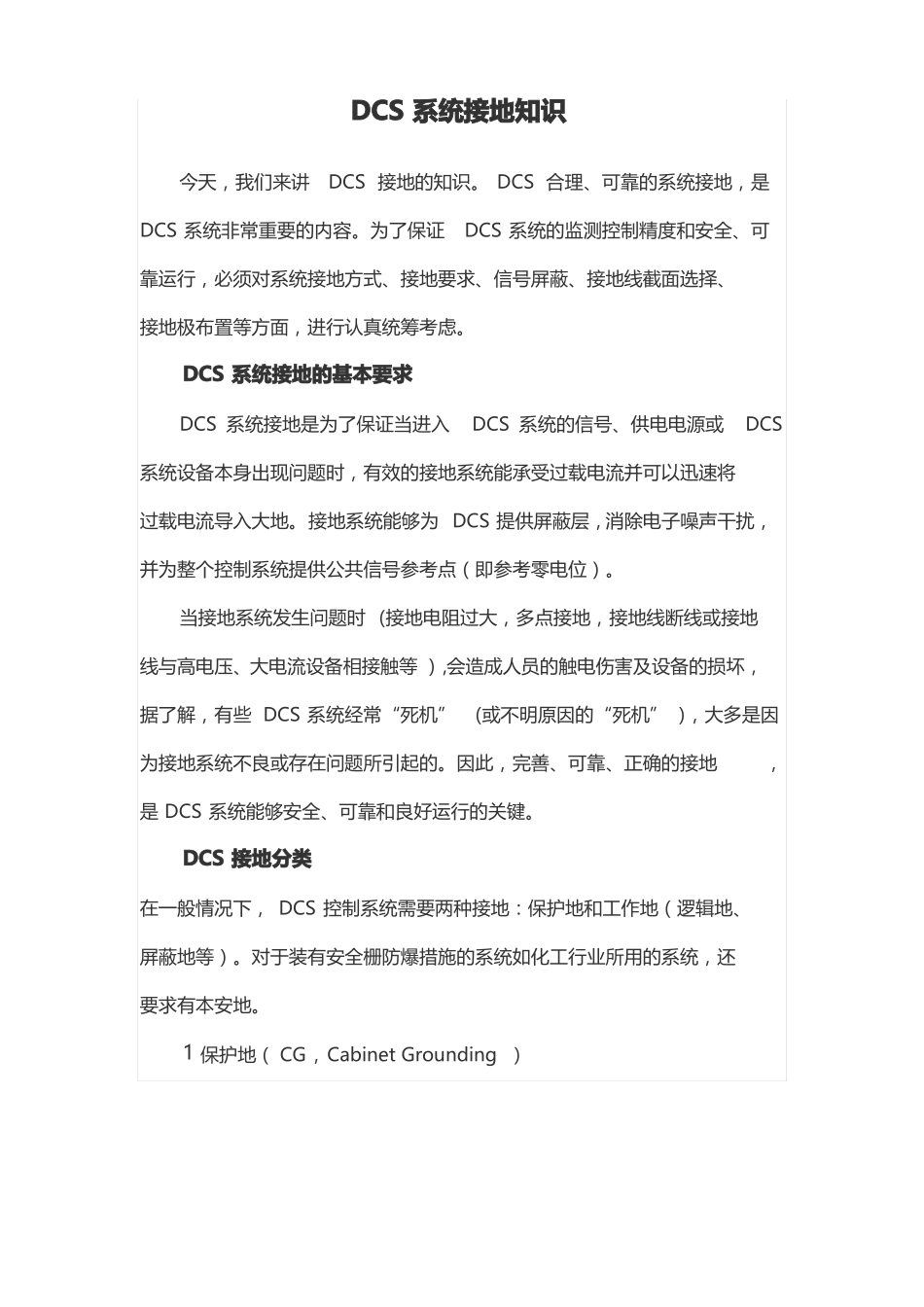

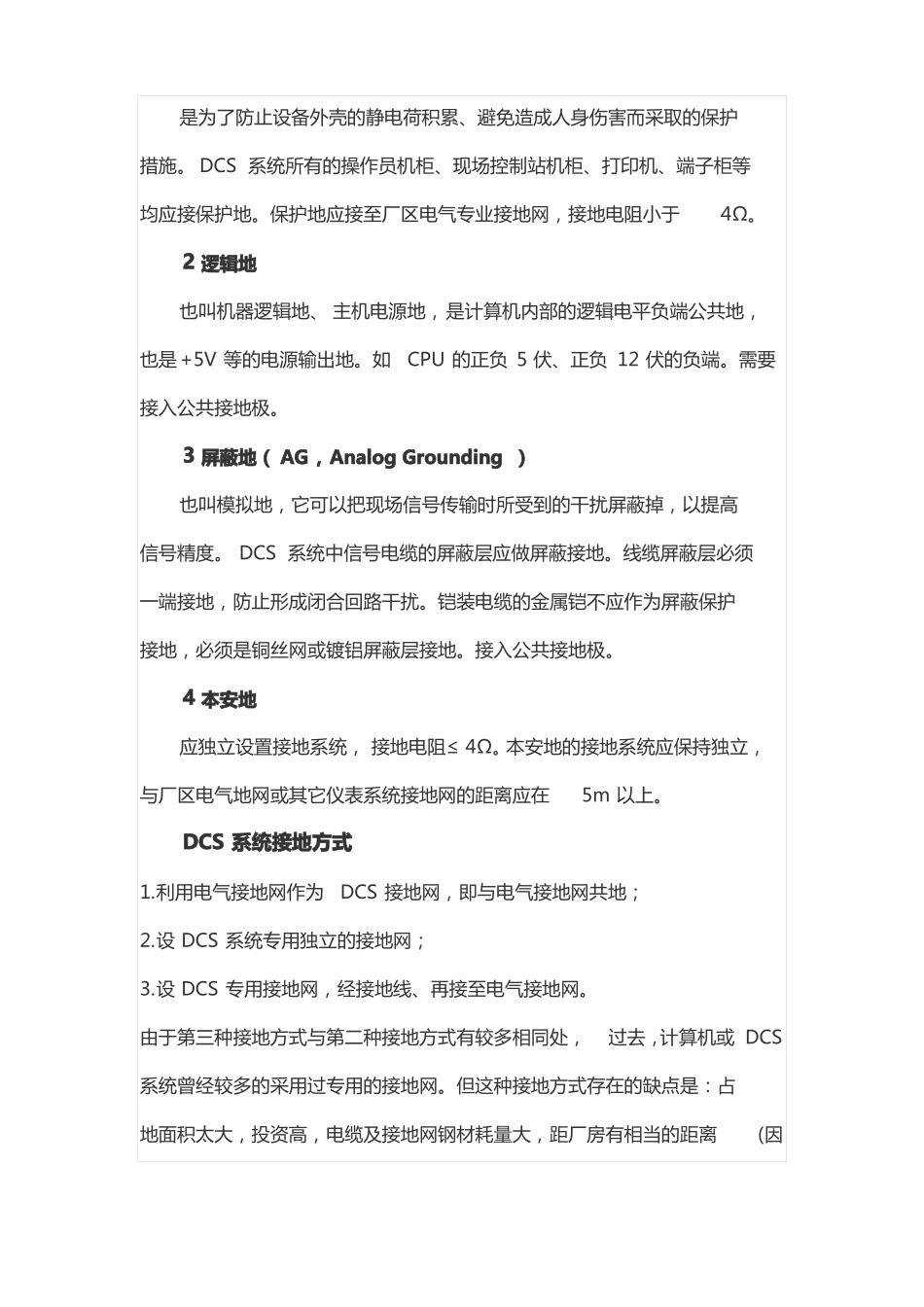

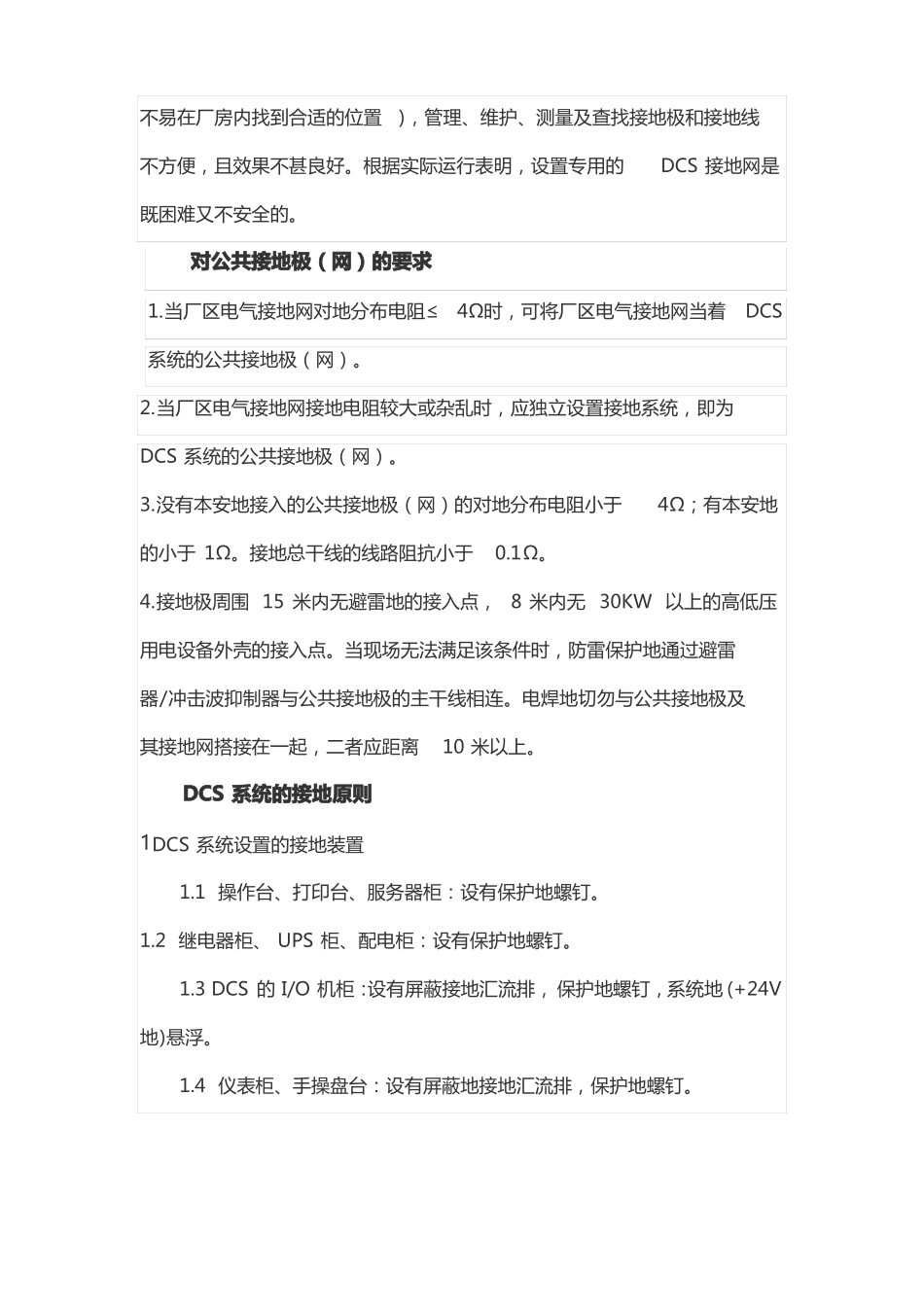

DCS系统接地知识今天，我们来讲DCS接地的知识。DCS合理、可靠的系统接地，是DCS系统非常重要的内容。为了保证DCS系统的监测控制精度和安全、可靠运行，必须对系统接地方式、接地要求、信号屏蔽、接地线截面选择、接地极布置等方面，进行认真统筹考虑。DCS系统接地的基本要求DCS系统接地是为了保证当进入DCS系统的信号、供电电源或DCS系统设备本身出现问题时，有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。接地系统能够为DCS提供屏蔽层，消除电子噪声干扰，并为整个控制系统提供公共信号参考点（即参考零电位）。当接地系统发生问题时(接地电阻过大，多点接地，接地线断线或接地线与高电压、大电流设备相接触等)，会造成人员的触电伤害及设备的损坏，据了解，有些DCS系统经常“死机”(或不明原因的“死机”)，大多是因为接地系统不良或存在问题所引起的。因此，完善、可靠、正确的接地，是DCS系统能够安全、可靠和良好运行的关键。DCS接地分类在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。1保护地（CG，CabinetGrounding）是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。保护地应接至厂区电气专业接地网，接地电阻小于4Ω。2逻辑地也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。如CPU的正负5伏、正负12伏的负端。需要接入公共接地极。3屏蔽地（AG，AnalogGrounding）也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。DCS系统中信号电缆的屏蔽层应做屏蔽接地。线缆屏蔽层必须一端接地，防止形成闭合回路干扰。铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。接入公共接地极。4本安地应独立设置接地系统，接地电阻≤4Ω。本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m以上。DCS系统接地方式1.利用电气接地网作为DCS接地网，即与电气接地网共地；2.设DCS系统专用独立的接地网；3.设DCS专用接地网，经接地线、再接至电气接地网。由于第三种接地方式与第二种接地方式有较多相同处，过去，计算机或DCS系统曾经较多的采用过专用的接地网。但这种接地方式存在的缺点是：占地面积太大，投资高，电缆及接地网钢材耗量大，距厂房有相当的距离(因不易在厂房内找到合适的位置)，管理、维护、测量及查找接地极和接地线不方便，且效果不甚良好。根据实际运行表明，设置专用的DCS接地网是既困难又不安全的。对公共接地极（网）的要求1.当厂区电气接地网对地分布电阻≤4Ω时，可将厂区电气接地网当着DCS系统的公共接地极（网）。2.当厂区电气接地网接地电阻较大或杂乱时，应独立设置接地系统，即为DCS系统的公共接地极（网）。3.没有本安地接入的公共接地极（网）的对地分布电阻小于4Ω；有本安地的小于1Ω。接地总干线的线路阻抗小于0.1Ω。4.接地极周围15米内无避雷地的接入点，8米内无30KW以上的高低压用电设备外壳的接入点。当现场无法满足该条件时，防雷保护地通过避雷器/冲击波抑制器与公共接地极的主干线相连。电焊地切勿与公共接地极及其接地网搭接在一起，二者应距离10米以上。DCS系统的接地原则1DCS系统设置的接地装置1.1操作台、打印台、服务器柜：设有保护地螺钉。1.2继电器柜、UPS柜、配电柜：设有保护地螺钉。1.3DCS的I/O机柜：设有屏蔽接地汇流排，保护地螺钉，系统地(+24V地)悬浮。1.4仪表柜、手操盘台：设有屏蔽地接地汇流排，保护地螺钉。1.5安全栅柜：设有屏蔽地接地汇流排，本安地接地汇流排，保护地螺钉。2信号屏蔽及其接地根据有关技术规定要求，计算机或DCS系统信号电缆的屏蔽层不得浮空，必须接地，其接地方式应符合下列规定：2.1当信号源浮空时，屏蔽层应在计算机侧接地；2.2当信号源接地时，屏蔽层应在信号源侧接地；2.3当放大器浮空时，屏蔽层的一端与屏蔽罩相连，另一端宜接共模地(当信号源接地时，接信号地。当信号源浮空...
