离心泵的拆装概要课件VIP免费

离心泵的拆装概要课件_第1页
1/26

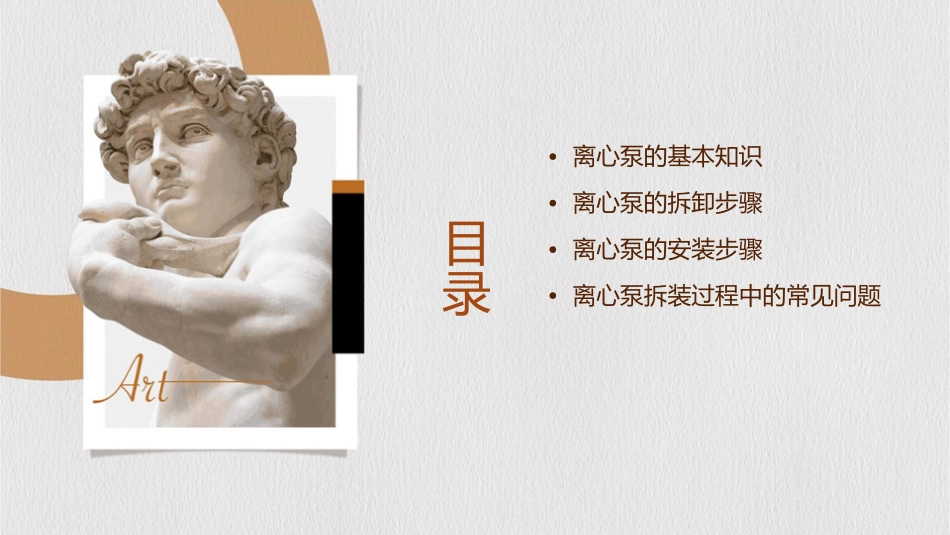

离心泵的拆装概要课件_第2页
2/26

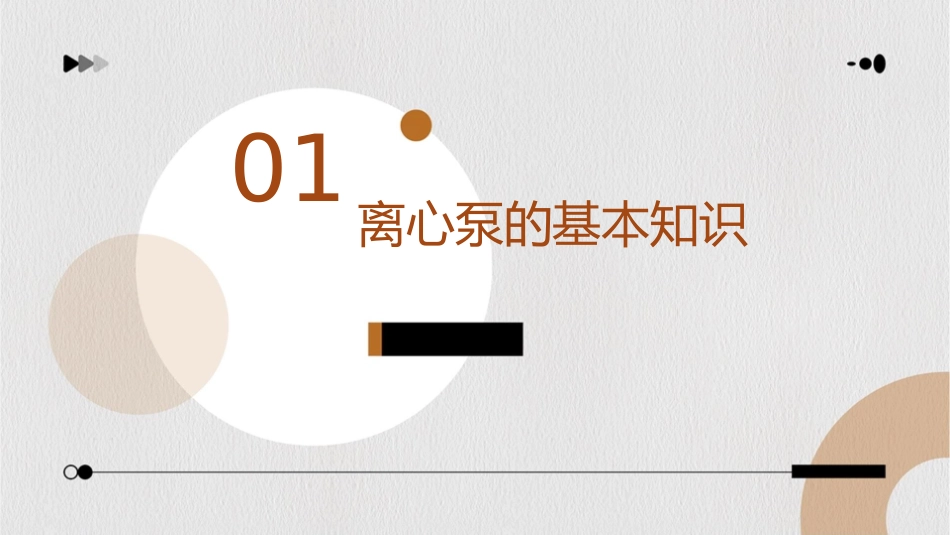

离心泵的拆装概要课件_第3页
3/26
离心泵的拆装概要课件•离心泵的基本知识•离心泵的拆卸步骤目录•离心泵的安装步骤•离心泵拆装过程中的常见问题01离心泵的基本知识离心泵的定义与工作原理定义离心泵是一种利用离心力将液体从低处输送到高处的机械设备。工作原理离心泵通过高速旋转的叶轮产生离心力,使液体在叶轮的叶片间受到挤压和推动,从而将液体从入口吸入并从出口排出。离心泵的种类与特点种类根据结构和工作原理的不同,离心泵可分为单级泵、多级泵、立式泵、卧式泵等。特点离心泵具有结构简单、操作方便、效率高、流量大等优点,适用于各种工业和民用领域。离心泵的应用场景工业用水和污水处理农田灌溉离心泵也可用于农田灌溉,将水从水源输送到灌溉区域,满足农业生产的需要。离心泵广泛应用于工业用水和污水处理领域,用于输送水和其他液体介质。化工流程在化工流程中,离心泵用于输送各种腐蚀性、易燃易爆、剧毒等特殊液体介质。02离心泵的拆卸步骤准备工具与注意事项准备工具螺丝刀、扳手、锤子、套筒、拉马等。注意事项确保泵已经停止运行,断开电源,并确认没有残余压力或液体。泵体的拆卸关闭进出口阀门,排空泵内的液体。拆下轴承端盖和轴承,露出转子。拆下泵体上的连接螺栓,将泵体与底座分离。叶轮的拆卸01用拉马将叶轮拉出,注意不要损坏泵轴和叶轮口环。02如果叶轮与泵轴配合过紧,可以使用热拆法,用热风枪加热叶轮,使其膨胀后拆卸。其他部件的拆卸拆下密封环和机械密封。清理泵腔内的残留物,检查是否有磨损或损坏的零件。03离心泵的安装步骤基础制作与准备010203确定安装位置准备基础材料基础制作选择一个平稳、干燥且易于维护的地面位置,确保泵的安装基础能够承受泵的重量和运行时的振动。根据泵的型号和规格,准备混凝土、钢筋等基础材料,以及必要的模板和支撑结构。按照设计图纸和规范要求,制作混凝土基础,确保水平度和稳定性。泵体的安装检查泵体确保泵体没有损坏或缺陷,核对泵体的型号和规格,确保与设计图纸一致。安装泵座将泵座放置在基础上,调整位置和水平度,确保泵座稳固且与基础密合。安装泵轴和轴承根据说明书正确安装泵轴和轴承,确保轴承润滑良好,泵轴转动灵活。叶轮的安装检查叶轮安装叶轮检查转动检查叶轮是否完好无损,核对叶轮的型号和规格,确保与泵体匹配。将叶轮放置在泵轴上,用专用工具固定,确保叶轮与泵壳之间的间隙均匀。手动旋转泵轴,检查叶轮是否转动灵活,无卡滞现象。其他部件的安装安装密封件010203根据泵的型号和规格,正确安装机械密封或填料密封,确保密封效果良好。安装进出口管道根据设计图纸,正确连接进出口管道,确保管道连接牢固、密封性好。电气接线按照电气原理图和安全规范,完成电气接线,确保电源接通后泵能正常运行。04离心泵拆装过程中的常见问题及解决方案泵体泄露问题描述泵体在运行过程中出现液体泄漏,可能影响泵的正常运行和效率。解决方案检查泵体的密封件是否磨损或老化,及时更换密封件;检查泵体连接处是否紧固,如有松动应拧紧;确保泵的安装基础稳定,防止因振动导致密封失效。叶轮磨损问题描述叶轮在长时间运行后,受到磨损,影响泵的性能和效率。解决方案定期检查叶轮的磨损情况,如磨损严重应及时更换;保持泵内清洁,防止杂物进入叶轮造成磨损;优化泵的设计和使用条件,减少叶轮的摩擦和磨损。运行不稳定问题描述解决方案泵在运行过程中出现振动、噪音或流量波动,影响泵的正常运行和可靠性。检查泵的安装基础是否稳固,确保泵的安装位置符合要求;检查泵的转动部件是否平衡,如有问题应及时修复或更换;优化泵的设计和使用条件,减少振动和噪音的产生。VS其他问题及解决方案问题描述其他未提及的问题,如电气故障、控制系统故障等。解决方案根据具体问题进行分析和解决,可寻求专业人员的帮助和指导。05安全操作规范与维护保养安全操作规范操作人员需经过专业培训,操作时应严格遵守操作规程,确保离心泵的正常运行。熟悉离心泵的结构、工作原理及操作流程。操作前应检查离心泵各部件操作后应清理现场,确保安全卫生。是否完好,如发现异常应及时处理。维护保养计划01定统期等检关查键离部心件泵,的确轴保承...
