火灾报警控制器CAN联网课件VIP免费

火灾报警控制器CAN联网课件_第1页
1/23
火灾报警控制器CAN联网课件_第2页
2/23
火灾报警控制器CAN联网课件_第3页
3/23

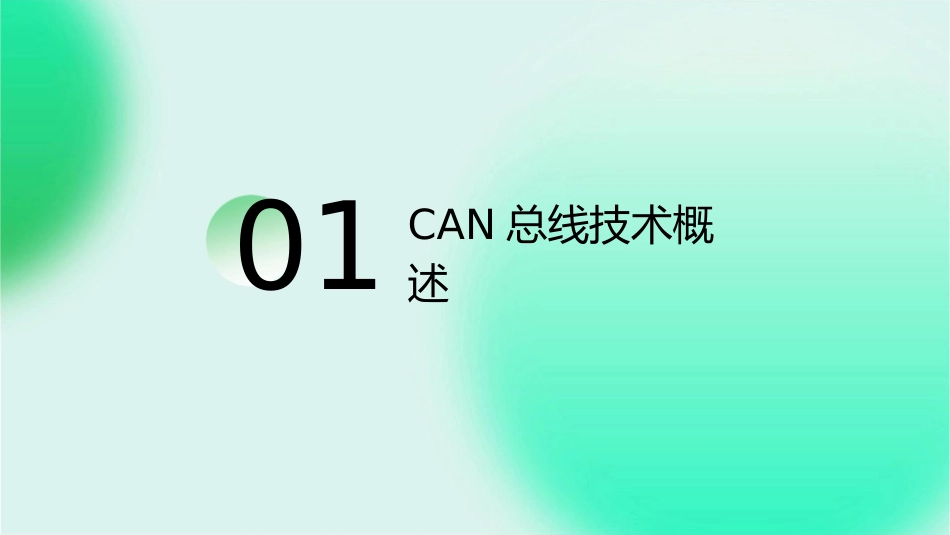

火灾报警控制器CAN联网课件•CAN总线技术概述•火灾报警控制器CAN联网系统•火灾报警控制器CAN联网系统设计•火灾报警控制器CAN联网系统调试与维护•火灾报警控制器CAN联网系统发展趋势01CAN总线技术概述CAN总线定义CAN总线是一种串行通信协议,用于连接汽车和工业自动化领域中的各种电子控制单元(ECU)。CAN总线使用双绞线作为传输介质,通过差分信号传输数据,具有高可靠性和抗干扰能力。CAN总线特点分布式网络架构可靠性高CAN总线采用分布式网络架构,各节点之间通过CAN总线连接,实现信息共享和互操作性。CAN总线具有高可靠性,能够保证数据传输的实时性和准确性,减少错误率。灵活性低成本CAN总线具有灵活的通信方式,支持多种通信速率和数据长度,可根据实际需求进行配置。CAN总线采用简单的硬件和软件实现,成本较低,适合大规模应用。CAN总线应用领域010203汽车工业工业自动化其他领域CAN总线广泛应用于汽车工业中,用于连接汽车中的各种传感器、执行器和控制器。CAN总线在工业自动化领域中也有广泛应用,如智能制造、能源管理、环境监控等。除了汽车工业和工业自动化领域,CAN总线还应用于医疗设备、航空航天等领域。02火灾报警控制器CAN联网系统系统组成CAN总线火灾报警控制器用于传输火灾报警控制器之间的信息,具有高可靠性和实时性。负责接收和处理火灾探测器的信号,通过CAN总线将信息发送给其他控制器。火灾探测器上位机软件用于探测火灾并发送信号给火灾报警控制器。用于监控和控制整个CAN联网系统,可以实时显示报警信息和远程控制设备。工作原理01火灾探测器探测到火灾信号后,将信号发送给火灾报警控制器。02火灾报警控制器通过CAN总线将报警信息发送给其他控制器,实现信息的共享和联动控制。03上位机软件可以实时接收和处理报警信息,并控制相关设备的运行状态。联网优势提高报警准确率方便系统扩展和维护通过多控制器之间的信息共享和联动控制,可以降低误报和漏报的概率。CAN联网系统易于扩展和维护,可以通过增加或减少节点来适应不同规模的系统需求。ABCD增强系统可靠性提高智能化水平CAN总线具有高可靠性和实时性,能够保证信息的快速传输和处理。上位机软件可以对报警信息进行实时处理和远程控制,提高系统的智能化水平。火灾报警控制器CAN联网系统设计03设计原则可靠性原则010203CAN总线具有极高的可靠性,能够保证在任何情况下都能及时、准确地传输火灾报警信息。实时性原则CAN总线具有极高的实时性,能够保证火灾报警信息在第一时间传输到控制中心。开放性原则CAN总线遵循国际标准,能够与其他系统进行互联互通,方便后续的系统升级和扩展。设计流程需求分析对火灾报警系统的需求进行详细分析,明确系统需要实现的功能和性能指标。硬件选型根据需求分析结果,选择合适的CAN总线控制器、收发器等硬件设备。软件设计编写CAN总线通信协议,设计CAN总线驱动程序和应用程序。系统集成与测试将硬件和软件集成在一起,进行系统测试和调试,确保系统能够正常工作。设计案例案例一某大型商业综合体火灾报警系统设计,采用CAN总线将各个楼层的火灾报警控制器连接起来,实现集中监控和管理。案例二某石油化工企业火灾报警系统设计,采用CAN总线将各个生产车间的火灾报警控制器连接起来,实现实时监控和快速响应。火灾报警控制器CAN联网系统调试与维护04调试步骤上电启动给系统加电,观察控制器和探测器的状态指示灯是否正常亮起。系统检查检查CAN联网系统的硬件连接是否正确,包括CAN总线连接、控制器与探测器的接线等。性能优化根据实际运行情况,对系统参数进行优化调整,提高系统性能和稳定性。功能测试逐一测试CAN联网系统的各项功能,如火警报警、故障报警等,确保系统正常运行。常见故障及排除方法通信故障探测器故障检查CAN总线连接是否正常,排查是否有断路或短路现象。检查探测器是否正常工作,如有问题及时更换。控制器故障误报故障重启控制器,若问题依旧,可能是控制器硬件故障,需更换控制器。可能是由于环境干扰或探测器灵敏度过高导致,可通过调整探测器参数解决。维护保养0102定期检查清洁保养定期对CAN联网系统进行检查,确保系统正常运行。...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

火灾报警控制器CAN联网课件
