电机与拖动实习报告共8篇VIP免费

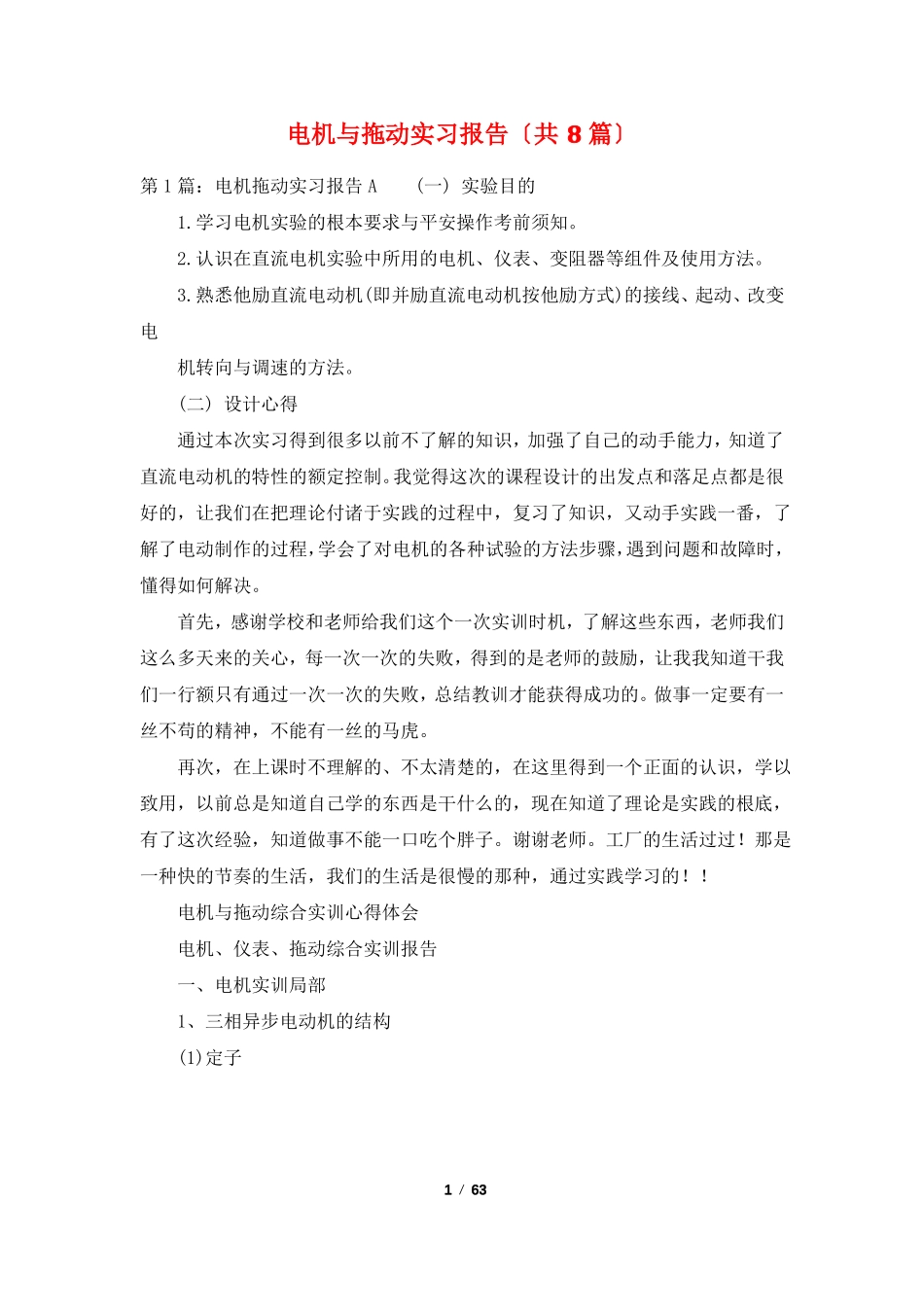

电机与拖动实习报告共8篇_第1页
1/63

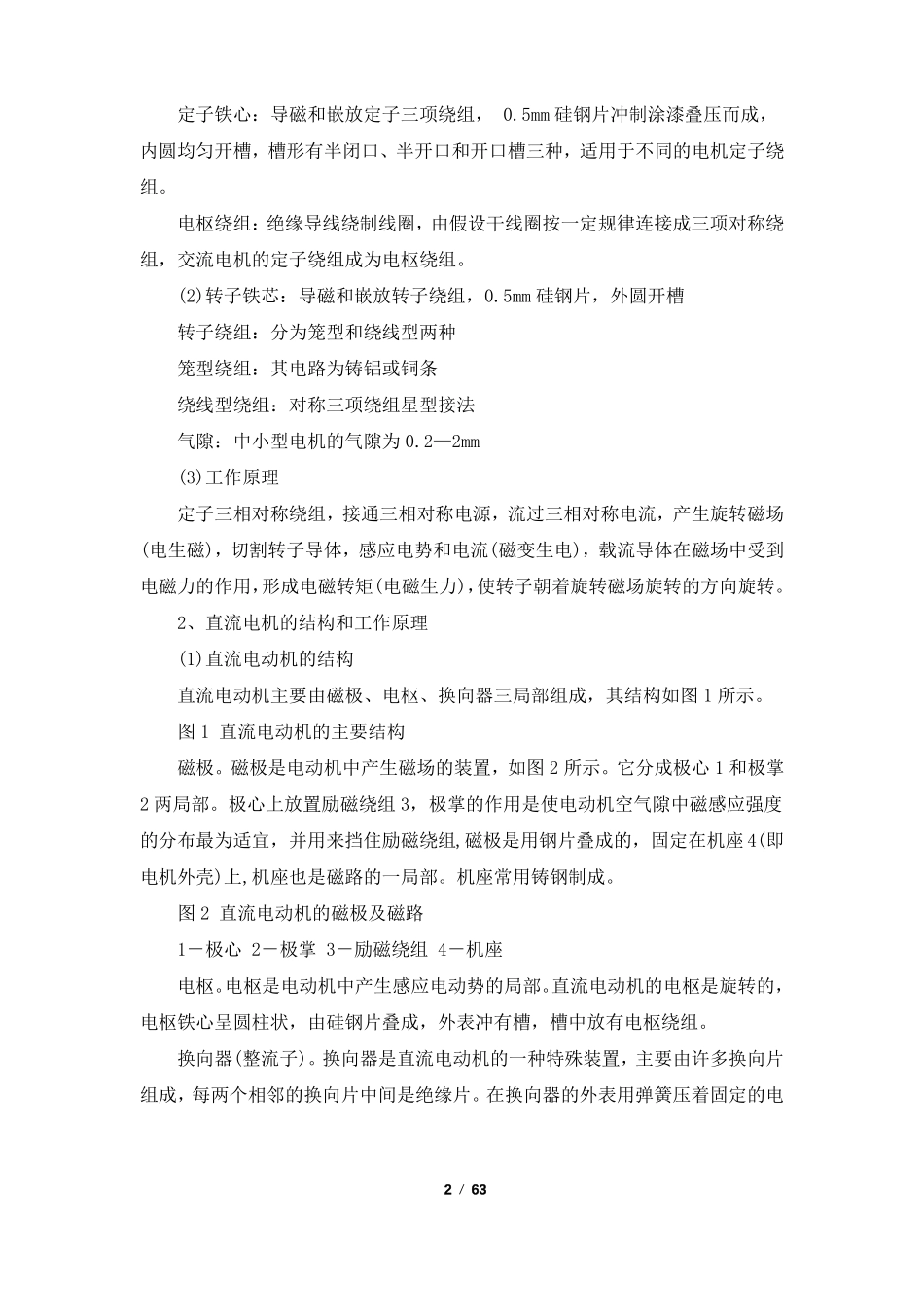

电机与拖动实习报告共8篇_第2页
2/63

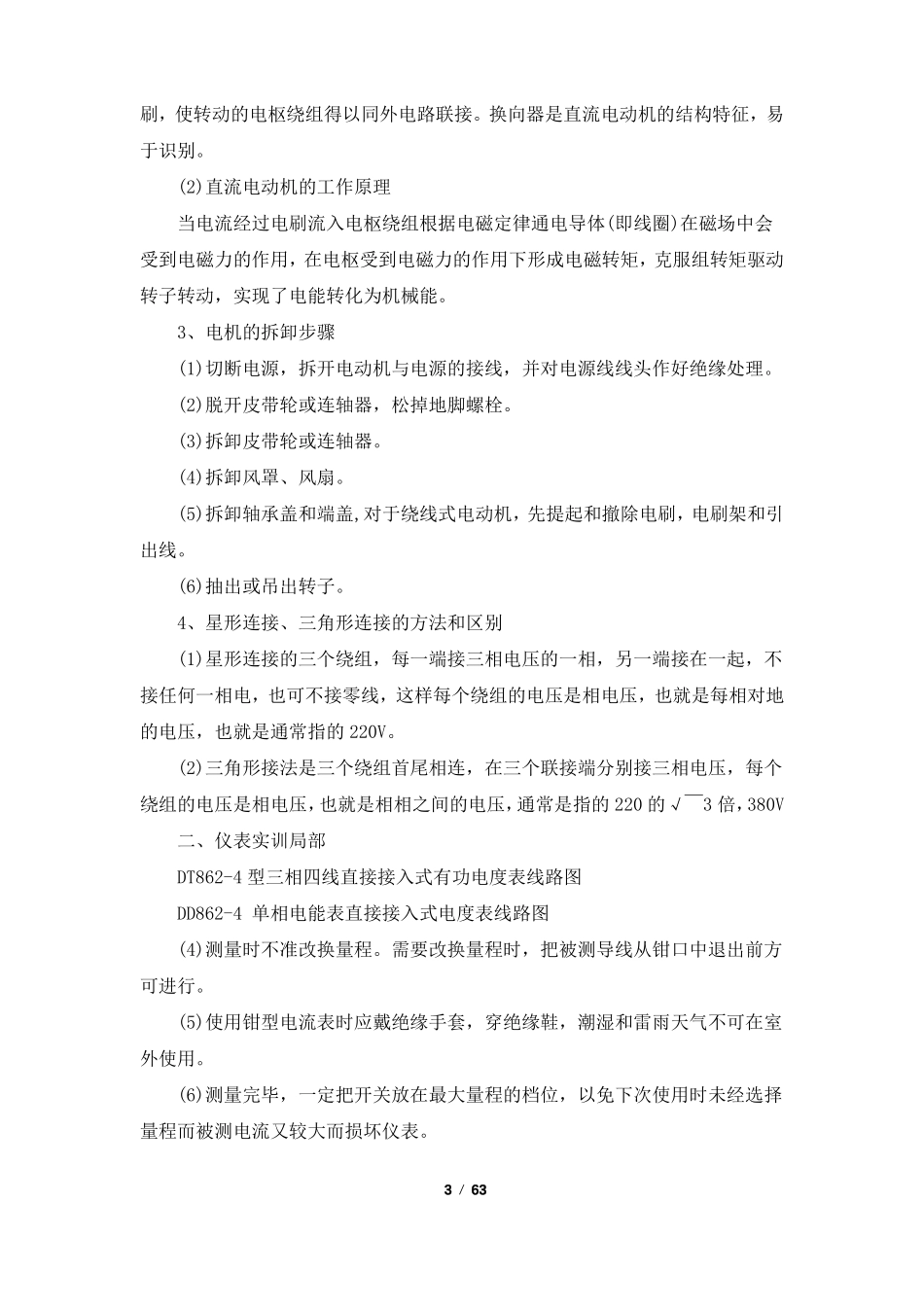

电机与拖动实习报告共8篇_第3页
3/63
电机与拖动实习报告〔共8篇〕第1篇:电机拖动实习报告A(一)实验目的1.学习电机实验的根本要求与平安操作考前须知。2.认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。3.熟悉他励直流电动机(即并励直流电动机按他励方式)的接线、起动、改变电机转向与调速的方法。(二)设计心得通过本次实习得到很多以前不了解的知识,加强了自己的动手能力,知道了直流电动机的特性的额定控制。我觉得这次的课程设计的出发点和落足点都是很好的,让我们在把理论付诸于实践的过程中,复习了知识,又动手实践一番,了解了电动制作的过程,学会了对电机的各种试验的方法步骤,遇到问题和故障时,懂得如何解决。首先,感谢学校和老师给我们这个一次实训时机,了解这些东西,老师我们这么多天来的关心,每一次一次的失败,得到的是老师的鼓励,让我我知道干我们一行额只有通过一次一次的失败,总结教训才能获得成功的。做事一定要有一丝不苟的精神,不能有一丝的马虎。再次,在上课时不理解的、不太清楚的,在这里得到一个正面的认识,学以致用,以前总是知道自己学的东西是干什么的,现在知道了理论是实践的根底,有了这次经验,知道做事不能一口吃个胖子。谢谢老师。工厂的生活过过!那是一种快的节奏的生活,我们的生活是很慢的那种,通过实践学习的!!电机与拖动综合实训心得体会电机、仪表、拖动综合实训报告一、电机实训局部1、三相异步电动机的结构(1)定子1/63定子铁心:导磁和嵌放定子三项绕组,0.5mm硅钢片冲制涂漆叠压而成,内圆均匀开槽,槽形有半闭口、半开口和开口槽三种,适用于不同的电机定子绕组。电枢绕组:绝缘导线绕制线圈,由假设干线圈按一定规律连接成三项对称绕组,交流电机的定子绕组成为电枢绕组。(2)转子铁芯:导磁和嵌放转子绕组,0.5mm硅钢片,外圆开槽转子绕组:分为笼型和绕线型两种笼型绕组:其电路为铸铝或铜条绕线型绕组:对称三项绕组星型接法气隙:中小型电机的气隙为0.2—2mm(3)工作原理定子三相对称绕组,接通三相对称电源,流过三相对称电流,产生旋转磁场(电生磁),切割转子导体,感应电势和电流(磁变生电),载流导体在磁场中受到电磁力的作用,形成电磁转矩(电磁生力),使转子朝着旋转磁场旋转的方向旋转。2、直流电机的结构和工作原理(1)直流电动机的结构直流电动机主要由磁极、电枢、换向器三局部组成,其结构如图1所示。图1直流电动机的主要结构磁极。磁极是电动机中产生磁场的装置,如图2所示。它分成极心1和极掌2两局部。极心上放置励磁绕组3,极掌的作用是使电动机空气隙中磁感应强度的分布最为适宜,并用来挡住励磁绕组,磁极是用钢片叠成的,固定在机座4(即电机外壳)上,机座也是磁路的一局部。机座常用铸钢制成。图2直流电动机的磁极及磁路1-极心2-极掌3-励磁绕组4-机座电枢。电枢是电动机中产生感应电动势的局部。直流电动机的电枢是旋转的,电枢铁心呈圆柱状,由硅钢片叠成,外表冲有槽,槽中放有电枢绕组。换向器(整流子)。换向器是直流电动机的一种特殊装置,主要由许多换向片组成,每两个相邻的换向片中间是绝缘片。在换向器的外表用弹簧压着固定的电2/63刷,使转动的电枢绕组得以同外电路联接。换向器是直流电动机的结构特征,易于识别。(2)直流电动机的工作原理当电流经过电刷流入电枢绕组根据电磁定律通电导体(即线圈)在磁场中会受到电磁力的作用,在电枢受到电磁力的作用下形成电磁转矩,克服组转矩驱动转子转动,实现了电能转化为机械能。3、电机的拆卸步骤(1)切断电源,拆开电动机与电源的接线,并对电源线线头作好绝缘处理。(2)脱开皮带轮或连轴器,松掉地脚螺栓。(3)拆卸皮带轮或连轴器。(4)拆卸风罩、风扇。(5)拆卸轴承盖和端盖,对于绕线式电动机,先提起和撤除电刷,电刷架和引出线。(6)抽出或吊出转子。4、星形连接、三角形连接的方法和区别(1)星形连接的三个绕组,每一端接三相电压的一相,另一端接在一起,不接任何一相电,也可不接零线,这样每个绕组的电压是相电压,也就是每相对地的电压,也就是通常指的220V。(2)三角形接法是三个绕组首尾相连,在三个联接端分别接三相电压,每个绕组的电压是相电压,也就是...
