防静电环氧地坪漆工程施工质量验收标准VIP免费

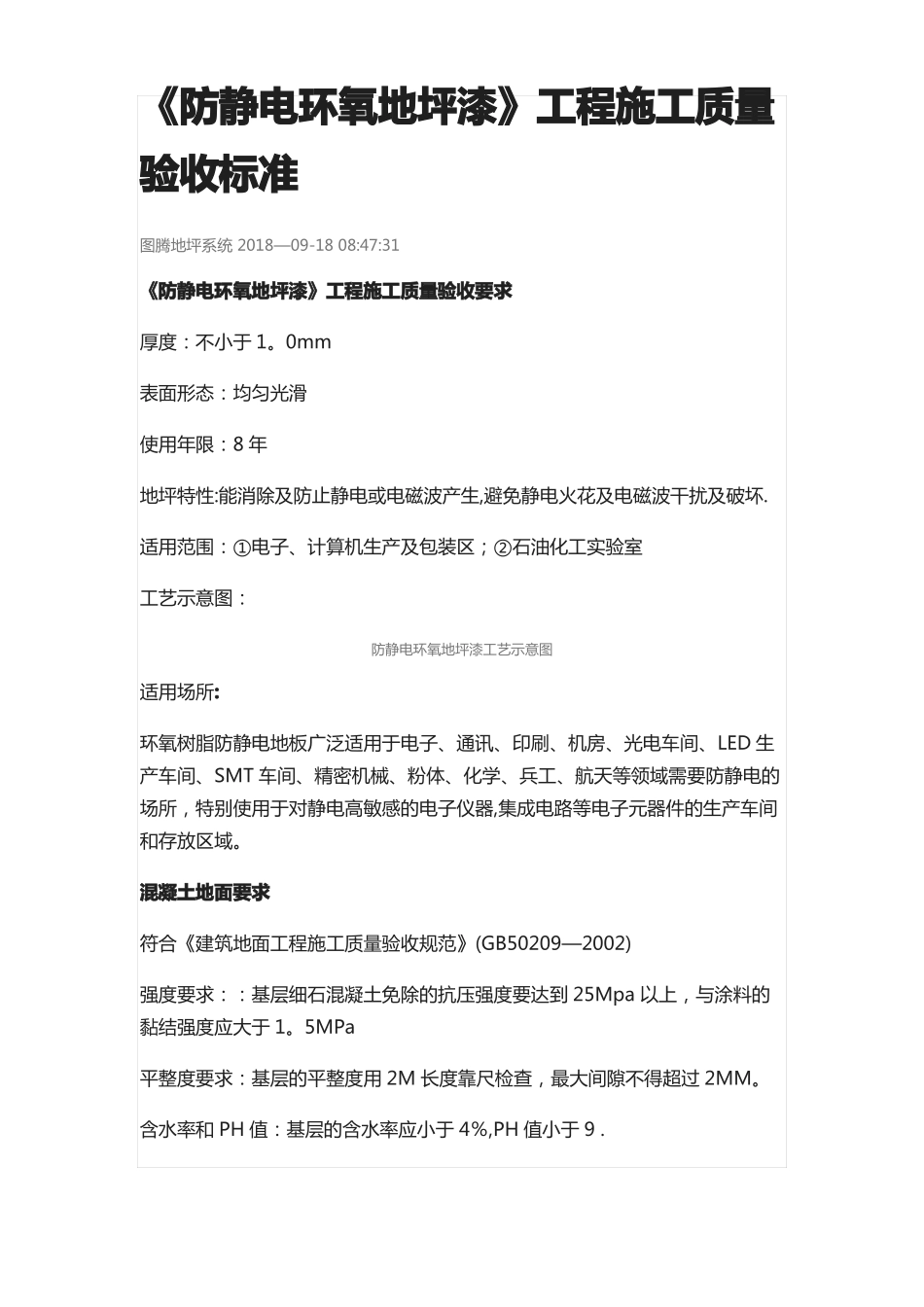

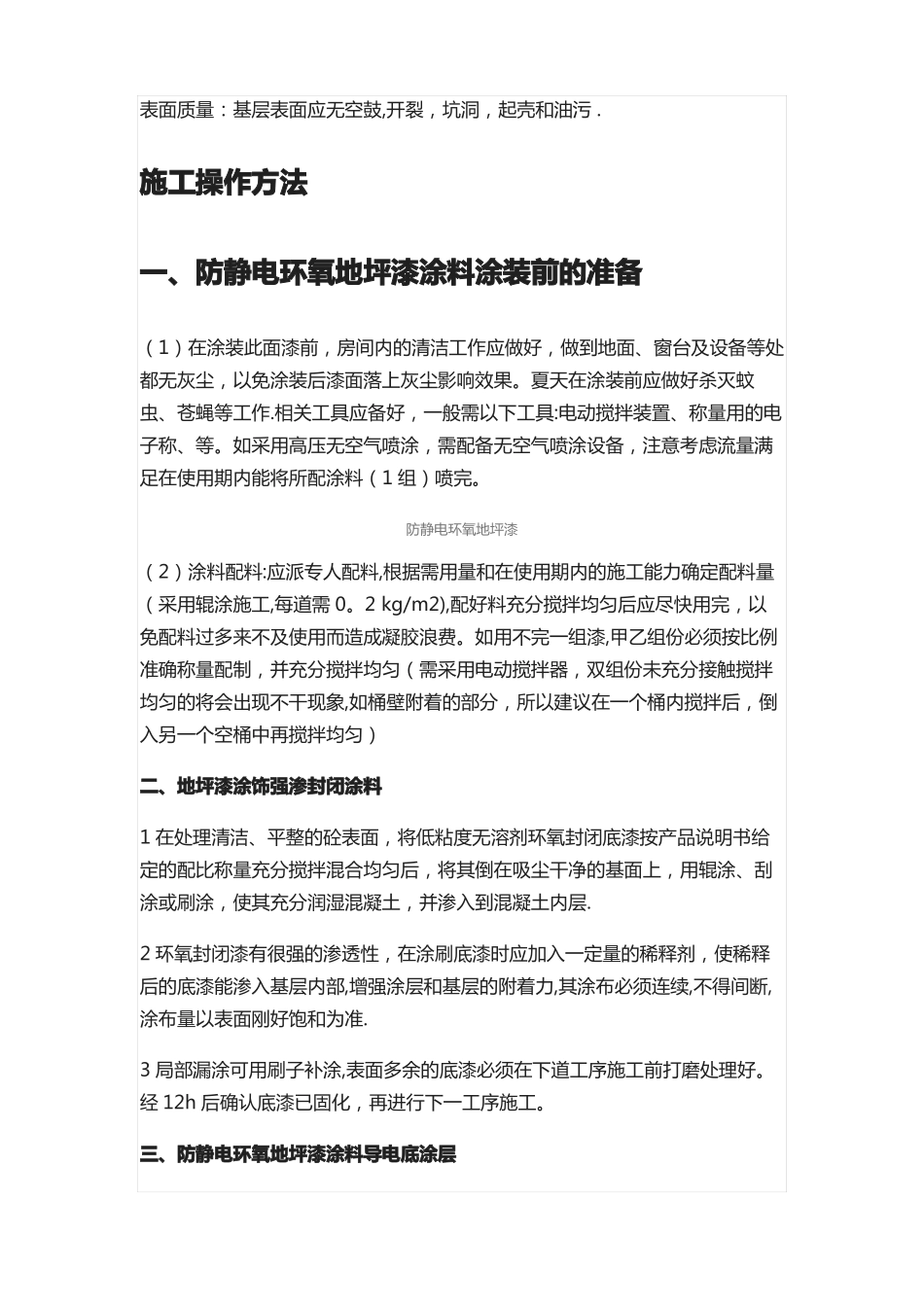

《防静电环氧地坪漆》工程施工质量验收标准图腾地坪系统2018—09-1808:47:31《防静电环氧地坪漆》工程施工质量验收要求厚度：不小于1。0mm表面形态：均匀光滑使用年限：8年地坪特性:能消除及防止静电或电磁波产生,避免静电火花及电磁波干扰及破坏.适用范围：①电子、计算机生产及包装区；②石油化工实验室工艺示意图：防静电环氧地坪漆工艺示意图适用场所:环氧树脂防静电地板广泛适用于电子、通讯、印刷、机房、光电车间、LED生产车间、SMT车间、精密机械、粉体、化学、兵工、航天等领域需要防静电的场所，特别使用于对静电高敏感的电子仪器,集成电路等电子元器件的生产车间和存放区域。混凝土地面要求符合《建筑地面工程施工质量验收规范》(GB50209—2002)强度要求：：基层细石混凝土免除的抗压强度要达到25Mpa以上，与涂料的黏结强度应大于1。5MPa平整度要求：基层的平整度用2M长度靠尺检查，最大间隙不得超过2MM。含水率和PH值：基层的含水率应小于4％,PH值小于9.表面质量：基层表面应无空鼓,开裂，坑洞，起壳和油污.施工操作方法一、防静电环氧地坪漆涂料涂装前的准备（1）在涂装此面漆前，房间内的清洁工作应做好，做到地面、窗台及设备等处都无灰尘，以免涂装后漆面落上灰尘影响效果。夏天在涂装前应做好杀灭蚊虫、苍蝇等工作.相关工具应备好，一般需以下工具:电动搅拌装置、称量用的电子称、等。如采用高压无空气喷涂，需配备无空气喷涂设备，注意考虑流量满足在使用期内能将所配涂料（1组）喷完。防静电环氧地坪漆（2）涂料配料:应派专人配料,根据需用量和在使用期内的施工能力确定配料量（采用辊涂施工,每道需0。2kg/m2),配好料充分搅拌均匀后应尽快用完，以免配料过多来不及使用而造成凝胶浪费。如用不完一组漆,甲乙组份必须按比例准确称量配制，并充分搅拌均匀（需采用电动搅拌器，双组份未充分接触搅拌均匀的将会出现不干现象,如桶壁附着的部分，所以建议在一个桶内搅拌后，倒入另一个空桶中再搅拌均匀）二、地坪漆涂饰强渗封闭涂料1在处理清洁、平整的砼表面，将低粘度无溶剂环氧封闭底漆按产品说明书给定的配比称量充分搅拌混合均匀后，将其倒在吸尘干净的基面上，用辊涂、刮涂或刷涂，使其充分润湿混凝土，并渗入到混凝土内层.2环氧封闭漆有很强的渗透性，在涂刷底漆时应加入一定量的稀释剂，使稀释后的底漆能渗入基层内部,增强涂层和基层的附着力,其涂布必须连续,不得间断,涂布量以表面刚好饱和为准.3局部漏涂可用刷子补涂,表面多余的底漆必须在下道工序施工前打磨处理好。经12h后确认底漆已固化，再进行下一工序施工。三、防静电环氧地坪漆涂料导电底涂层滚涂导电底油,要求均匀成膜，表面电阻严格控制在（1。0×103～1.0×105)Ω；在导电层施工时，一定要做到导电层能紧密排列,由于导电层都选用导电炭黑制成,因此,导电层的遮盖力相当好,在施工时很容易造成漏涂，从而影响面层的系统电阻，因此在施工时，以刮涂二道为宜。四、防静电环氧地坪漆涂料导电地网待底漆干燥后，测量地坪的电阻率（要求l04Q·m以下)，按3m×3m的间隔贴导电铜箔，建立静电耗散泄漏层，并按每500m接一个接地装置，组成完整的静电泄漏体系。通常以横向纵向每隔6米铺设铜箔，并按GBJ97方法接地.接地电阻应小于10Ω；在施工时,一定要注意最终表面的光滑性和平整度.光滑性和平整度越高越好,才能使导电自粘铜箔能很好地粘附。铜箔虽然是在涂层的下面，但是，铜箔铺设的美观程度，直接影响到施工的管理水平。在通常情况下,先在要施工的范围的中心，铺设一个十字，在离施工的端边的500~1000mm处铺设一个封闭的回路,然后从中心向二边铺设,间距是中心到端边的距离均匀分布，间距一般控制在3000~6000mm之间.接地系统通常分内外二部分，外部有土建施工方负责，主要有地桩,连线，室内的接地铜牌，内部有防静电地坪施工方负责,主要是将接地铜箔于接地铜牌相连接，连接的方法有很多，这里推荐一种比较常用的方法。用一个6mm的铜夹,将铜箔于6平方的铜编织线，夹在一起，在地上打个洞放入,最好用绝缘的涂料将其补平。铜编织线的另一段，也用一个6mm的铜夹头，用螺栓将其和接地铜牌连接。做成一个完整的防静电...
