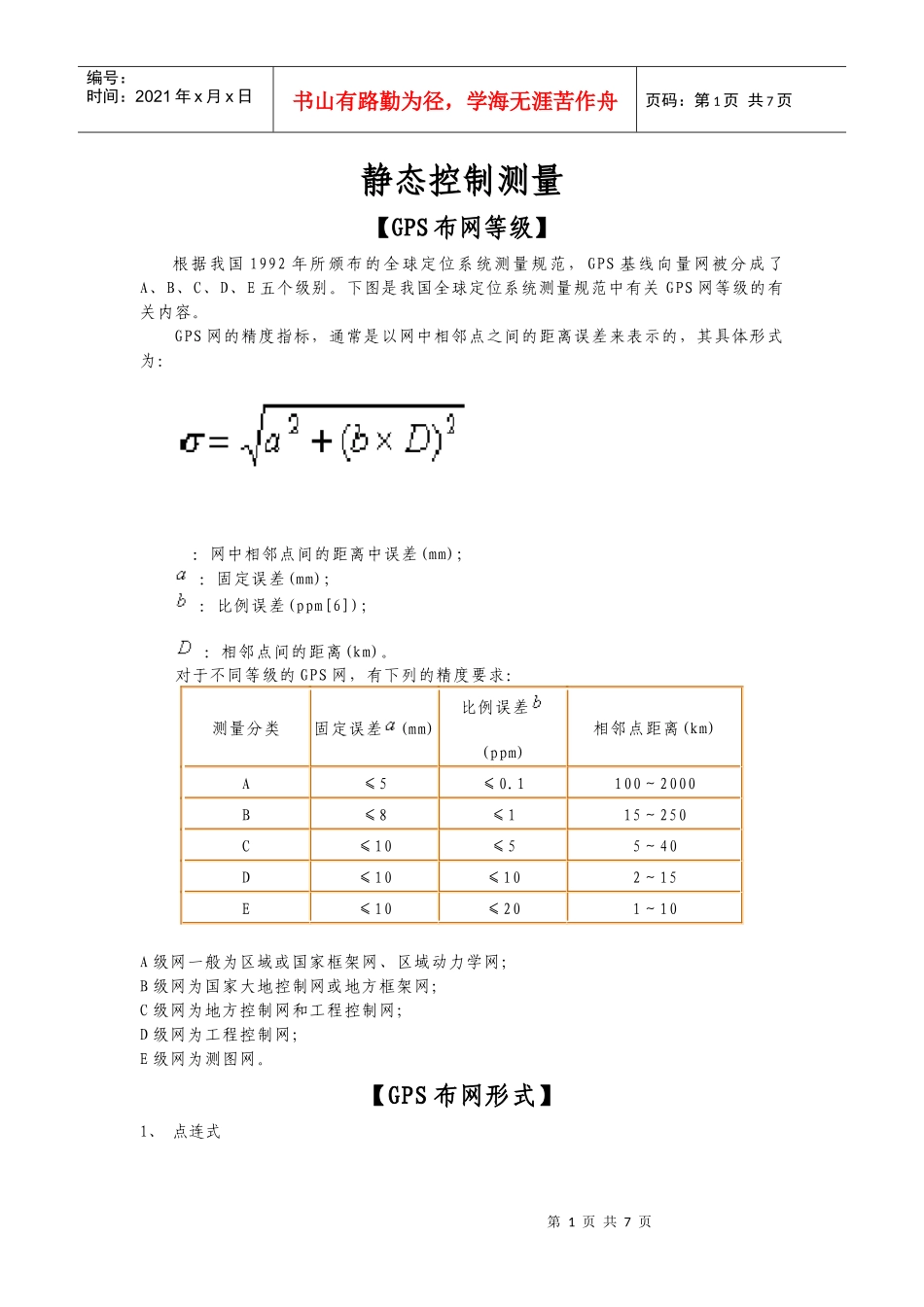

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页静态控制测量【GPS布网等级】根据我国1992年所颁布的全球定位系统测量规范，GPS基线向量网被分成了A、B、C、D、E五个级别。下图是我国全球定位系统测量规范中有关GPS网等级的有关内容。GPS网的精度指标，通常是以网中相邻点之间的距离误差来表示的，其具体形式为：：网中相邻点间的距离中误差(mm)；：固定误差(mm)；：比例误差(ppm[6])；：相邻点间的距离(km)。对于不同等级的GPS网，有下列的精度要求：测量分类固定误差(mm)比例误差(ppm)相邻点距离(km)A≤5≤0.1100～2000B≤8≤115～250C≤10≤55～40D≤10≤102～15E≤10≤201～10A级网一般为区域或国家框架网、区域动力学网；B级网为国家大地控制网或地方框架网；C级网为地方控制网和工程控制网；D级网为工程控制网；E级网为测图网。【GPS布网形式】1、点连式第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页特点：点连式观测作业方式的优点是作业效率高，图形扩展迅速；它的缺点是图形强度低，如果连接点发生问题，将影响到后面的同步图形。2、边连式特点：边连式观测作业方式具有较好的图形强度和较高的作业效率。【选点原则】1、测站点开阔（15度以上）2、无电磁波干扰（离无线电发射台距离大于200米，离高压线距离大于50米）。3、减弱多路径效应的影响（观测站附近不应有大面积的幕墙或对电磁波反映或吸收强烈的物体）。4、观测站应选在交通方便的地方。5、测点易保存。【静态野外观测】1、对中整平GPS。2、测量仪高（三个方面取平均值）。3、开机观测。4、做好观测记录。（1）点名（不大于4位数，只能是数字或字母）。（2）时段（同一点、同一天『北京时间第一天的8:00～第二天的8:00』观测N次就为N）。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页（3）仪器高度（4）开机记录时间（在状态灯闪时开始记录）。（5）关机记录时间（6）仪器号5、同步观测一段时间后关机搬站（注：是以晚开机时间为准，距离不能超过50公里）10公里60分钟10－20公里90分钟20公里以上2小时观测注意事项：●设置GPS采样间隔和高度截止角（同步的几台GPS要设置相同）。●观测时使用对讲机，手提电话等无线设备与GPS距离大于10米。●GPS处于静态模式。●观测记录数据时不能动仪器。【HD8200X静态机主机硬件操作】面板按键图解图2-1主机面板按键图HD8200X静态机主机面板有按键两个，F功能键和电源开关键，指示灯3个，分别为电源灯，卫星灯，状态灯，按键操作功能、指示灯含义分别是：1、双击(间隔>0.1秒,小于1.2秒),进入“采样间隔”设置，按键有1秒、5秒、10秒、15秒循环选择，按确定。超过10秒未按确定，则自动确定。电源灯状态灯卫星灯电源开关键F功能键第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页2、长按大于3秒,进入“卫星截止角”设置，按键有5度、10度、15度、20度循环选择,按确定。超过10秒未按确定，则自动确定。注意：已经进入记录文件状态后，如果改变了卫星截止角度和采样间隔，会关闭之前的文件，重新建立文件采集。3、单击键,当未进入文件记录状态时，语音提示当前卫星数、采样间隔和卫星截止角。若已经进入文件记录状态，则仅卫星灯闪烁，闪烁次数表示当前卫星颗数。4、按住1秒开机。5、在开机状态下，电源灯指示电池电量。长按3秒则关机。6、在同时按下和，会恢复到出厂初始设置，采样间隔5秒，卫星截止角度10度，并重新建立文件采集。指示灯操作说明:1、电源灯(红色):“常亮”：正常电压：内电池>7.2V,外电>11V“慢闪”：欠压:内电池≤7.2V，外电≤11V“快闪”：指示电量：每分钟快闪1～4下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定，间隔一分钟闪烁，闪烁次数表示当前卫星颗数3、状态灯（绿色）:静态时发生错误（快闪）静态数据采集指示，按设置的采样间隔进行闪烁USB数据下载时闪动指示连接端口及GC-3Y型电缆介绍主机底部八孔插座口为USB数据线下载端口。GC-3Y型...
