电气施工强条执行检查记录VIP免费

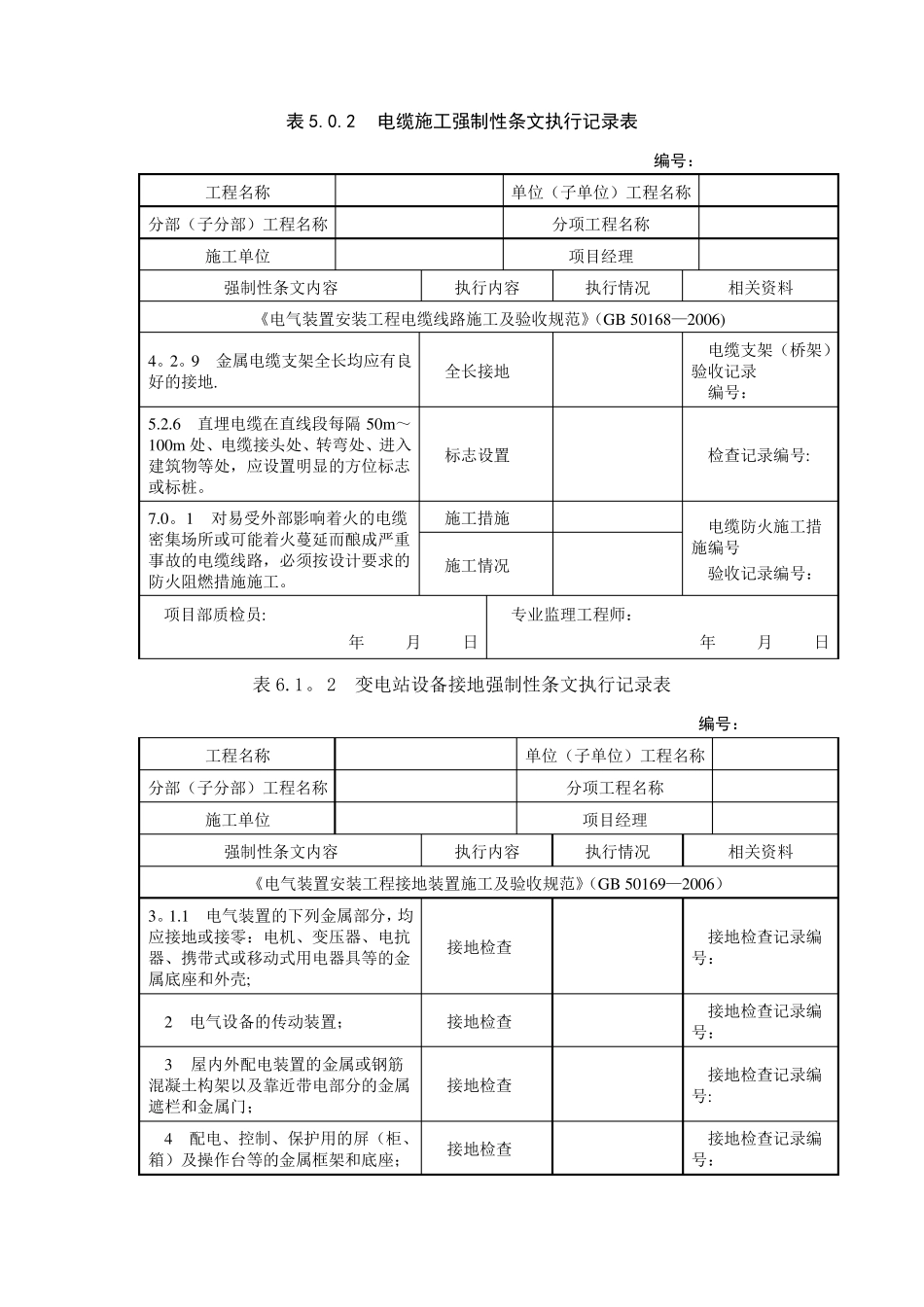

表5.0.2电缆施工强制性条文执行记录表编号：工程名称分部（子分部）工程名称施工单位强制性条文内容执行内容单位（子单位）工程名称分项工程名称项目经理执行情况相关资料《电气装置安装工程电缆线路施工及验收规范》（GB50168—2006)4。2。9金属电缆支架全长均应有良好的接地.5.2.6直埋电缆在直线段每隔50m～100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。7.0。1对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。项目部质检员:年月日全长接地电缆支架（桥架）验收记录编号：标志设置检查记录编号:施工措施施工情况电缆防火施工措施编号验收记录编号：专业监理工程师：年月日表6.1。2变电站设备接地强制性条文执行记录表编号：工程名称分部（子分部）工程名称施工单位强制性条文内容执行内容单位（子单位）工程名称分项工程名称项目经理执行情况相关资料《电气装置安装工程接地装置施工及验收规范》（GB50169—2006）3。1.1电气装置的下列金属部分，均应接地或接零：电机、变压器、电抗器、携带式或移动式用电器具等的金属底座和外壳;2电气设备的传动装置；3屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门；4配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座；接地检查记录编号：接地检查记录编号：接地检查记录编号:接地检查记录编号：接地检查接地检查接地检查接地检查5交直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。穿线的钢管之间或钢管和电器设备之间有金属软管过渡的,应保证金属软管段接地畅通；6电缆桥架、支架和井架；7装有避雷线的电力线路杆塔；8装在配电线路杆上的电力设备；9在非沥青地面的居民区内,不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔。10承载电气设备的构架和金属外壳;12气体绝缘全封闭组合电器（GIS）的外壳接地端子和箱式变电站的金属箱体;13电热设备的金属外壳；14铠装控制电缆的金属护层;15互感器二次绕组。项目部质检员：接地检查检查记录编号：接地检查接地检查接地检查接地检查记录编号:接地检查记录编号：接地检查记录编号：接地检查记录编号：接地检查记录编号：接地检查记录编号：接地检查记录编号:接地检查记录编号:接地检查记录编号：接地检查接地检查接地检查接地检查接地检查接地检查专业监理工程师：年月日年月日表6.3。2接地线连接强制性条文执行记录表编号：工程名称分部（子分部）工程名称施工单位强制性条文内容执行内容单位（子单位）工程名称分项工程名称项目经理执行情况相关资料《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)3.3.3接地线应采取防止发生机械损伤和化学腐蚀的措施。在与公路、铁路或管道等交叉及其他可能使接地线遭受损伤处，均应用钢管或角钢等加以保防护措施防腐措施接地检查记录编号：护。接地线在穿过墙壁，楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。热镀锌钢材焊接时将破坏热镀锌防腐，应在焊接痕外100mm内做防腐处理。3.2。9不得利用蛇皮管、管道保温层的金属外皮或金属网、低压照明网络的导线铅皮以及电缆金属护层作接地线。蛇皮管两端应采用自固接头或软管接头，且两端应采用软铜线连接。接地连接检查接地装置检查记录编号：《电气装置安装工程接地装置施工及验收规范》（GB50169—2006）接地干线在不同的两点及以上与接地网相连接自然接地体在不同的两点及以上与接地干线或接地网相连接点数：接地检查记录编号：点数：3.3.4接地干线应在不同的两点及以上与接地网相连接。自然接地体应在不同的两点及以上与接地干线或接地网相连接。项目部质检员：年月日专业监理工程师：年月日表6.4.2重要设备和设备架构接地施工强制性条文执行记录表编号：工程名称分部（子分部）工程名称施工单位强制性条文内容执行内容单位（子单位）工程名称分项工程名称项目经理执行情况相关资料《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）3....
