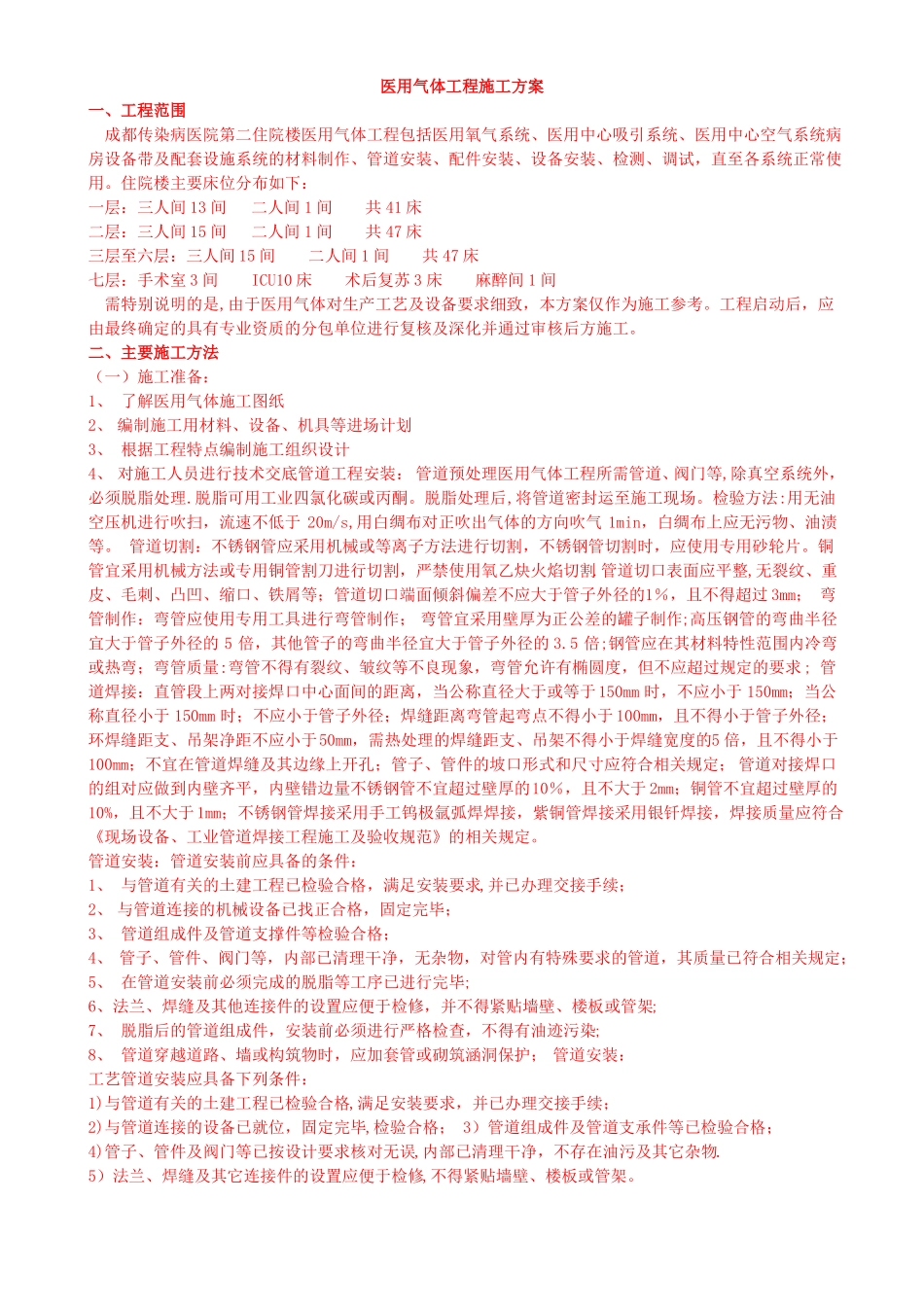

医用气体工程施工方案一、工程范围成都传染病医院第二住院楼医用气体工程包括医用氧气系统、医用中心吸引系统、医用中心空气系统病房设备带及配套设施系统的材料制作、管道安装、配件安装、设备安装、检测、调试，直至各系统正常使用。住院楼主要床位分布如下：一层：三人间13间二人间1间共41床二层：三人间15间二人间1间共47床三层至六层：三人间15间二人间1间共47床七层：手术室3间ICU10床术后复苏3床麻醉间1间需特别说明的是,由于医用气体对生产工艺及设备要求细致，本方案仅作为施工参考。工程启动后，应由最终确定的具有专业资质的分包单位进行复核及深化并通过审核后方施工。二、主要施工方法（一）施工准备：1、了解医用气体施工图纸2、编制施工用材料、设备、机具等进场计划3、根据工程特点编制施工组织设计4、对施工人员进行技术交底管道工程安装：管道预处理医用气体工程所需管道、阀门等,除真空系统外，必须脱脂处理.脱脂可用工业四氯化碳或丙酮。脱脂处理后,将管道密封运至施工现场。检验方法:用无油空压机进行吹扫，流速不低于20m/s,用白绸布对正吹出气体的方向吹气1min，白绸布上应无污物、油渍等。管道切割：不锈钢管应采用机械或等离子方法进行切割，不锈钢管切割时，应使用专用砂轮片。铜管宜采用机械方法或专用铜管割刀进行切割，严禁使用氧乙炔火焰切割.管道切口表面应平整,无裂纹、重皮、毛刺、凸凹、缩口、铁屑等；管道切口端面倾斜偏差不应大于管子外径的1％，且不得超过3mm；弯管制作：弯管应使用专用工具进行弯管制作；弯管宜采用壁厚为正公差的罐子制作;高压钢管的弯曲半径宜大于管子外径的5倍，其他管子的弯曲半径宜大于管子外径的3.5倍;钢管应在其材料特性范围内冷弯或热弯；弯管质量:弯管不得有裂纹、皱纹等不良现象，弯管允许有椭圆度，但不应超过规定的要求;管道焊接：直管段上两对接焊口中心面间的距离，当公称直径大于或等于150mm时，不应小于150mm；当公称直径小于150mm时；不应小于管子外径；焊缝距离弯管起弯点不得小于100mm，且不得小于管子外径；环焊缝距支、吊架净距不应小于50mm，需热处理的焊缝距支、吊架不得小于焊缝宽度的5倍，且不得小于100mm；不宜在管道焊缝及其边缘上开孔；管子、管件的坡口形式和尺寸应符合相关规定；管道对接焊口的组对应做到内壁齐平，内壁错边量不锈钢管不宜超过壁厚的10％，且不大于2mm；铜管不宜超过壁厚的10%，且不大于1mm；不锈钢管焊接采用手工钨极氩弧焊焊接，紫铜管焊接采用银钎焊接，焊接质量应符合《现场设备、工业管道焊接工程施工及验收规范》的相关规定。管道安装：管道安装前应具备的条件：1、与管道有关的土建工程已检验合格，满足安装要求,并已办理交接手续；2、与管道连接的机械设备已找正合格，固定完毕；3、管道组成件及管道支撑件等检验合格；4、管子、管件、阀门等，内部已清理干净，无杂物，对管内有特殊要求的管道，其质量已符合相关规定；5、在管道安装前必须完成的脱脂等工序已进行完毕;6、法兰、焊缝及其他连接件的设置应便于检修，并不得紧贴墙壁、楼板或管架;7、脱脂后的管道组成件，安装前必须进行严格检查，不得有油迹污染;8、管道穿越道路、墙或构筑物时，应加套管或砌筑涵洞保护；管道安装：工艺管道安装应具备下列条件：1)与管道有关的土建工程已检验合格,满足安装要求，并已办理交接手续；2)与管道连接的设备已就位，固定完毕,检验合格；3）管道组成件及管道支承件等已检验合格；4)管子、管件及阀门等已按设计要求核对无误,内部已清理干净，不存在油污及其它杂物.5）法兰、焊缝及其它连接件的设置应便于检修,不得紧贴墙壁、楼板或管架。6）管道穿越道路、墙及楼板时应加套管，管道焊缝不得置于套管内.穿墙套管长度不应小于墙厚；穿楼板套管应高出楼面或地面50mm；管道预制1)管道预制按设计图纸规定的数量、规格、材质选配管道组成件，并按管道系统和预制顺序的编号标明各组成件的顺序号.2)自由管段和封闭管段的选择应合理，封闭管段应按现场实测后的安装长度加工。3）自由管段和封闭管段的加工尺寸允许偏差应符合表1。2的规定。4)管道组成件的焊接、组装和检验,应符合本技术...
