磁致伸缩位移传感器课件VIP免费

磁致伸缩位移传感器课件_第1页
1/29

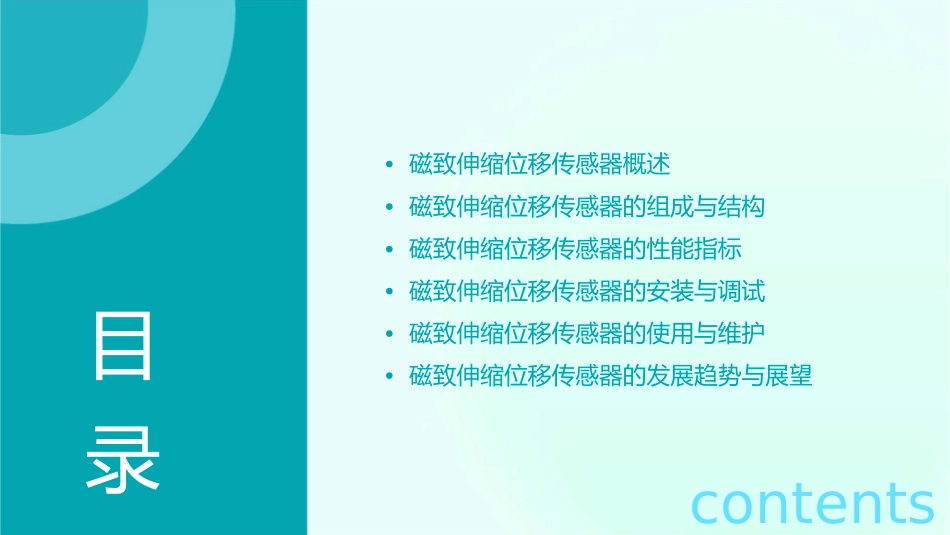

磁致伸缩位移传感器课件_第2页
2/29
磁致伸缩位移传感器课件_第3页
3/29
磁致伸缩位移传感器课件•磁致伸缩位移传感器概述•磁致伸缩位移传感器的组成与结构•磁致伸缩位移传感器的性能指标•磁致伸缩位移传感器的安装与调试•磁致伸缩位移传感器的使用与维护•磁致伸缩位移传感器的发展趋势与展望目录contents01磁致伸缩位移传感器概述定义与工作原理定义磁致伸缩位移传感器是一种非接触式位移测量装置,通过测量磁场变化来检测物体的位置或位移。工作原理传感器内部有一根磁致伸缩材料制成的波导管,当磁场发生变化时,波导管会产生长度变化,从而检测物体的位移。特点与优势高精度长寿命由于采用非接触式测量方式,传感器具有高精度和高分辨率的特点,能够实现微米级别的测量。由于传感器内部无摩擦和磨损,使用寿命较长,降低了维护成本。稳定性好多种输出方式传感器具有较好的温度稳定性传感器有多种输出方式,如模和抗干扰能力,能够在复杂的环境中稳定工作。拟输出、数字输出和频率输出等,可根据实际需求选择合适的输出方式。应用领域自动化生产线机器人技术航空航天科研实验用于检测生产线上的物体位置,实现自动化控制和调整。用于各种物理量的测量和实验研究,如振动、压力、温度等。用于机器人的定位和导用于检测飞行器的位置和姿态,保证安全飞行。航,实现精确的运动控制。磁致伸缩位移传感器的组成与结构02测量元件测量元件是磁致伸缩位移传感器的核心部分,负责感应和检测物体的位移变化。测量元件通常由一个或多个磁致伸缩材料组成,如镍铁合金或铁镍合金,这些材料具有磁致伸缩效应,即长度会随着磁场强度的变化而变化。测量元件的精度和稳定性对整个传感器的性能起着至关重要的作用。信号处理单元信号处理单元是磁致伸缩位移传感器的关键部分,负责对测量元件输出的信号进行处理和转换。信号处理单元通常包括放大器、滤波器、积分器、比较器等电路,用于提取位移信息并转换为可用的电信号。信号处理单元的设计和优化对于提高传感器的输出精度、稳定性和可靠性至关重要。输出接口输出接口是磁致伸缩位移传感器的重要组成部分,负责将处理后的位移信息传输到外部设备或控制系统。输出接口通常采用模拟或数字输出方式,如电压、电流、脉冲等,以满足不同应用的需求。输出接口的设计应确保信号传输的准确性和稳定性,同时具备良好的抗干扰能力和长寿命。电源与外壳电源为磁致伸缩位移传感器提供所需的电能,保证其正常工作。电源与外壳的设计应充分考虑节能、环保和安全等方面的要求。外壳作为整个传感器的支撑和保护结构,应具备足够的强度、刚度和耐腐蚀性,以适应各种恶劣的工作环境。03磁致伸缩位移传感器的性能指标测量范围测量范围指传感器能够测量的最大和最小位移量。测量范围越大,传感器的适用性越广。适用场景根据实际应用需求选择合适的测量范围,以满足不同设备的位移监测需求。线性度与重复性线性度传感器输出与输入之间的线性关系,表示输出量与输入量之间的偏差程度。重复性在同一测量条件下,多次测量同一目标得到的测量结果的一致性。分辨率与精度分辨率传感器能够分辨的最小位移量,反映传感器的灵敏度。精度传感器实际输出与理想输出之间的偏差程度,反映传感器的测量准确性。响应时间与稳定性响应时间传感器对输入信号的响应速度,即从输入信号变化到输出信号变化所需的时间。稳定性传感器在长时间工作过程中性能参数的变化程度,反映传感器的可靠性。磁致伸缩位移传感器的安装与调试04安装注意事项01020304确保传感器安装位置无强烈震动和磁场干扰,以保持测量精度和稳定性。按照厂家提供的安装指南进行安装,遵循正确的安装步骤和注意事项。确保传感器与被测物体之间的间隙和接触面符合要求,以获得准确的测量结果。在安装过程中,注意保护传感器表面,避免刮擦和碰撞,以免影响测量精度和使用寿命。调试步骤与方法按照厂家提供的调试指南进行传感器调试,确保传感器正常工作。在调试过程中,检查传感器的电源和信号输出是否正常,确保传感器与控制系统之间的连接可靠。通过调整传感器的零点和量程,校准传感器的测量精度和线性度,以满足实际应用需求。在调试过程中,注意观察传感器的输出信号变化,确保传感器能...
