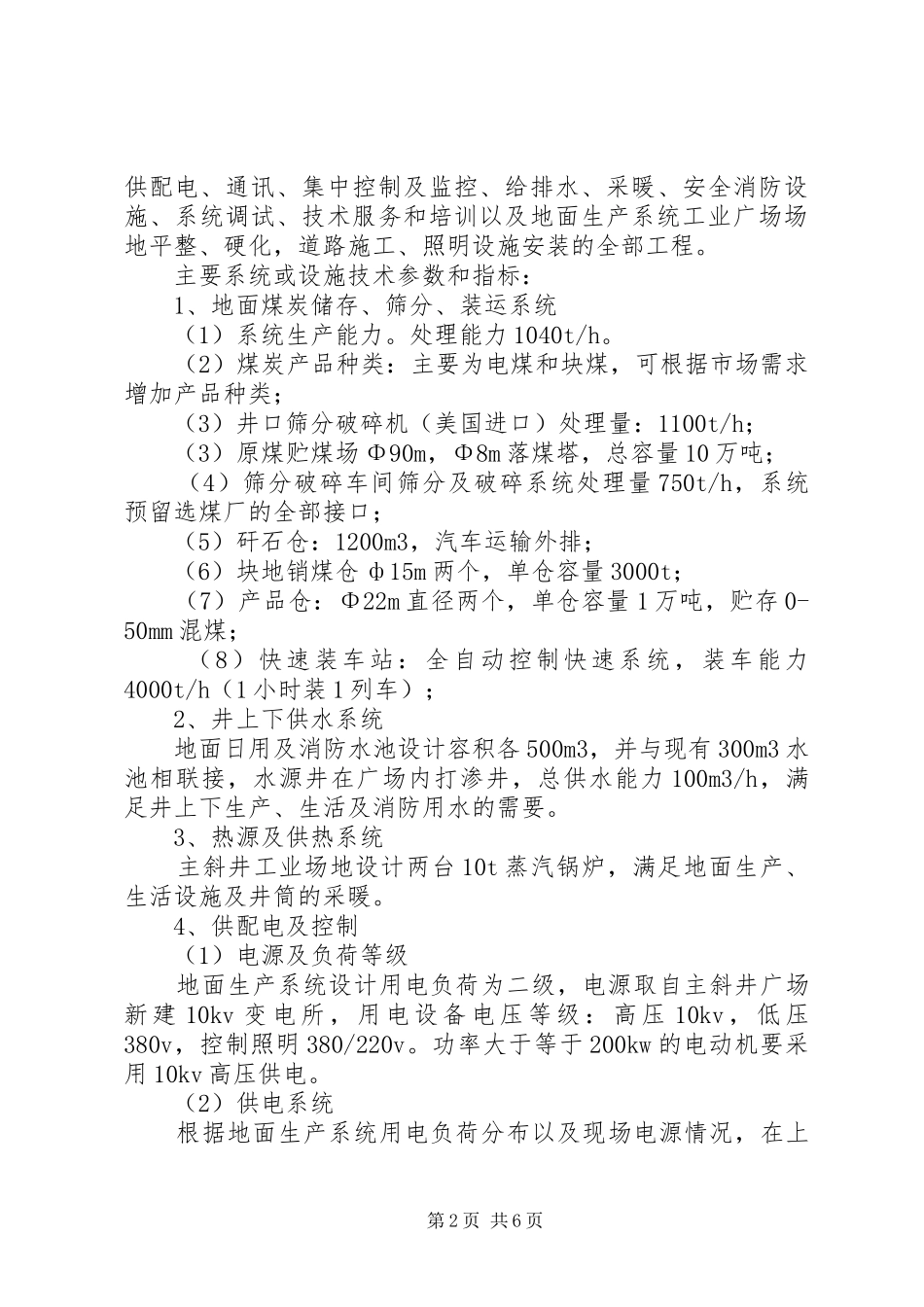

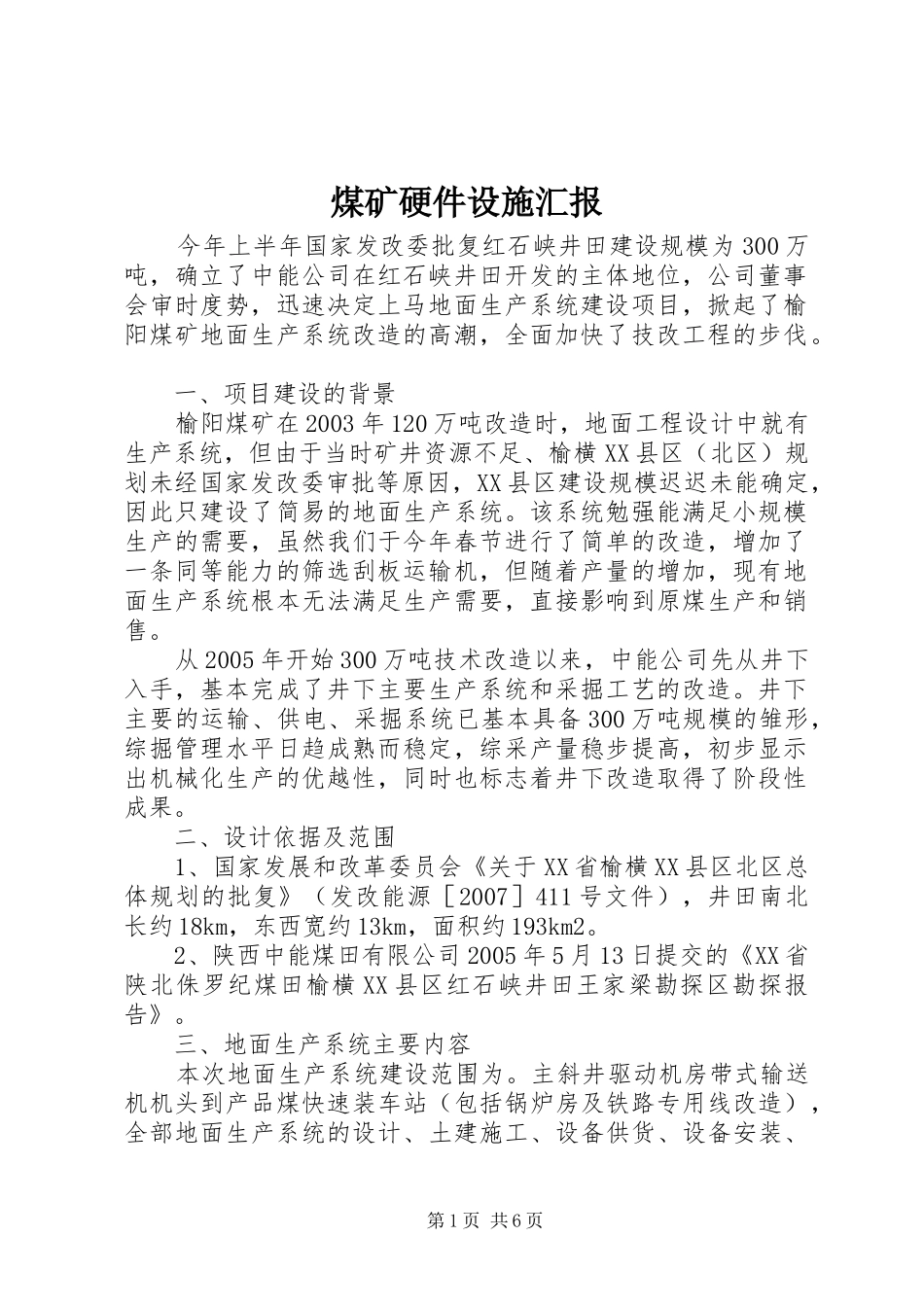

煤矿硬件设施汇报今年上半年国家发改委批复红石峡井田建设规模为300万吨，确立了中能公司在红石峡井田开发的主体地位，公司董事会审时度势，迅速决定上马地面生产系统建设项目，掀起了榆阳煤矿地面生产系统改造的高潮，全面加快了技改工程的步伐。一、项目建设的背景榆阳煤矿在2003年120万吨改造时，地面工程设计中就有生产系统，但由于当时矿井资源不足、榆横XX县区（北区）规划未经国家发改委审批等原因，XX县区建设规模迟迟未能确定，因此只建设了简易的地面生产系统。该系统勉强能满足小规模生产的需要，虽然我们于今年春节进行了简单的改造，增加了一条同等能力的筛选刮板运输机，但随着产量的增加，现有地面生产系统根本无法满足生产需要，直接影响到原煤生产和销售。从2005年开始300万吨技术改造以来，中能公司先从井下入手，基本完成了井下主要生产系统和采掘工艺的改造。井下主要的运输、供电、采掘系统已基本具备300万吨规模的雏形，综掘管理水平日趋成熟而稳定，综采产量稳步提高，初步显示出机械化生产的优越性，同时也标志着井下改造取得了阶段性成果。二、设计依据及范围1、国家发展和改革委员会《关于XX省榆横XX县区北区总体规划的批复》（发改能源［2007］411号文件），井田南北长约18km，东西宽约13km，面积约193km2。2、陕西中能煤田有限公司2005年5月13日提交的《XX省陕北侏罗纪煤田榆横XX县区红石峡井田王家梁勘探区勘探报告》。三、地面生产系统主要内容本次地面生产系统建设范围为。主斜井驱动机房带式输送机机头到产品煤快速装车站（包括锅炉房及铁路专用线改造），全部地面生产系统的设计、土建施工、设备供货、设备安装、第1页共6页供配电、通讯、集中控制及监控、给排水、采暖、安全消防设施、系统调试、技术服务和培训以及地面生产系统工业广场场地平整、硬化，道路施工、照明设施安装的全部工程。主要系统或设施技术参数和指标：1、地面煤炭储存、筛分、装运系统（1）系统生产能力。处理能力1040t/h。（2）煤炭产品种类：主要为电煤和块煤，可根据市场需求增加产品种类；（3）井口筛分破碎机（美国进口）处理量：1100t/h；（3）原煤贮煤场Φ90m，Φ8m落煤塔，总容量10万吨；（4）筛分破碎车间筛分及破碎系统处理量750t/h，系统预留选煤厂的全部接口；（5）矸石仓：1200m3，汽车运输外排；（6）块地销煤仓ф15m两个，单仓容量3000t；（7）产品仓：Φ22m直径两个，单仓容量1万吨，贮存0-50mm混煤；（8）快速装车站：全自动控制快速系统，装车能力4000t/h（1小时装1列车）；2、井上下供水系统地面日用及消防水池设计容积各500m3，并与现有300m3水池相联接，水源井在广场内打渗井，总供水能力100m3/h，满足井上下生产、生活及消防用水的需要。3、热源及供热系统主斜井工业场地设计两台10t蒸汽锅炉，满足地面生产、生活设施及井筒的采暖。4、供配电及控制（1）电源及负荷等级地面生产系统设计用电负荷为二级，电源取自主斜井广场新建10kv变电所，用电设备电压等级：高压10kv，低压380v，控制照明380/220v。功率大于等于200kw的电动机要采用10kv高压供电。（2）供电系统根据地面生产系统用电负荷分布以及现场电源情况，在上第2页共6页原煤贮煤场带式输送机驱动机机房设一个高低压配电室；筛分车间设一个高压配电室，在铁路装车站设10kv高压配电室一个。10kv系统采用单母线分段，两路进线同时供电互为备用，每路电源按能够承担系统负荷的100%设计。筛子、破碎机、关键胶带机、刮板输送机等设备的回路备用率为100%、其他设备的回路备用率不低于25%。（3）控制系统地面生产系统集控系统分为三个子系统，一个子系统范围包括原煤破碎和贮煤系统；第二个子系统范围包括暗道回煤系统、筛分破碎系统、产品煤上仓系统；第三个子系统范围包括产品装车系统。集中控制室即全生产系统指挥调度中心，设在地面生产系统辅助办公楼内，各子系统控制室分别设在车间内，各子系统plc分站通过以太网相连。（4）控制系统设计原则①开关量控制地面生产系统现场电气设备控制分为集中控制和就地检修两种方式，即集中联锁和就地，这两种控制方式可方便地进行互换。系统起、停之前设起车...
