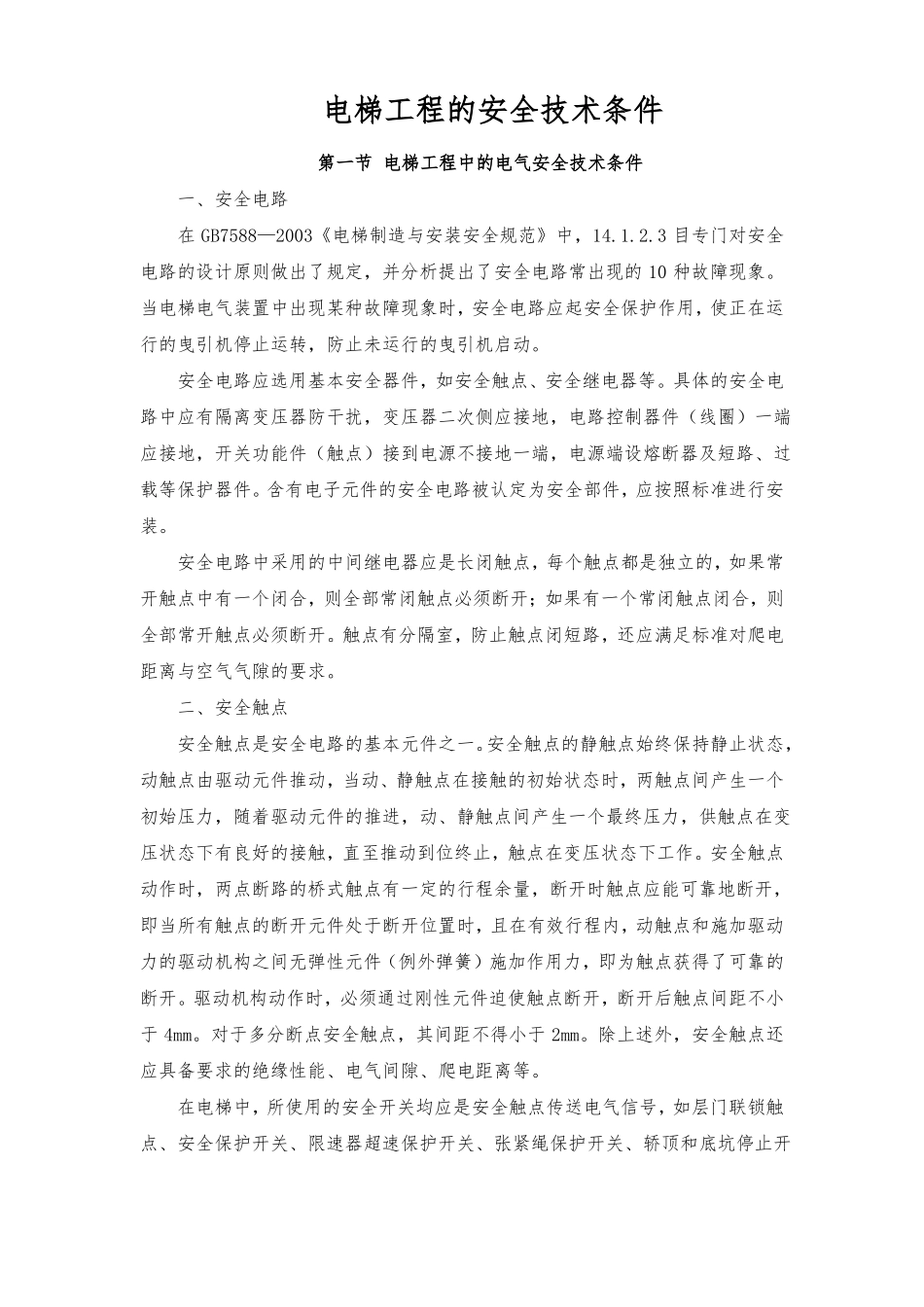

电梯工程的安全技术条件第一节电梯工程中的电气安全技术条件一、安全电路在GB7588—2003《电梯制造与安装安全规范》中，14.1.2.3目专门对安全电路的设计原则做出了规定，并分析提出了安全电路常出现的10种故障现象。当电梯电气装置中出现某种故障现象时，安全电路应起安全保护作用，使正在运行的曳引机停止运转，防止未运行的曳引机启动。安全电路应选用基本安全器件，如安全触点、安全继电器等。具体的安全电路中应有隔离变压器防干扰，变压器二次侧应接地，电路控制器件（线圈）一端应接地，开关功能件（触点）接到电源不接地一端，电源端设熔断器及短路、过载等保护器件。含有电子元件的安全电路被认定为安全部件，应按照标准进行安装。安全电路中采用的中间继电器应是长闭触点，每个触点都是独立的，如果常开触点中有一个闭合，则全部常闭触点必须断开；如果有一个常闭触点闭合，则全部常开触点必须断开。触点有分隔室，防止触点闭短路，还应满足标准对爬电距离与空气气隙的要求。二、安全触点安全触点是安全电路的基本元件之一。安全触点的静触点始终保持静止状态，动触点由驱动元件推动，当动、静触点在接触的初始状态时，两触点间产生一个初始压力，随着驱动元件的推进，动、静触点间产生一个最终压力，供触点在变压状态下有良好的接触，直至推动到位终止，触点在变压状态下工作。安全触点动作时，两点断路的桥式触点有一定的行程余量，断开时触点应能可靠地断开，即当所有触点的断开元件处于断开位置时，且在有效行程内，动触点和施加驱动力的驱动机构之间无弹性元件（例外弹簧）施加作用力，即为触点获得了可靠的断开。驱动机构动作时，必须通过刚性元件迫使触点断开，断开后触点间距不小于4mm。对于多分断点安全触点，其间距不得小于2mm。除上述外，安全触点还应具备要求的绝缘性能、电气间隙、爬电距离等。在电梯中，所使用的安全开关均应是安全触点传送电气信号，如层门联锁触点、安全保护开关、限速器超速保护开关、张紧绳保护开关、轿顶和底坑停止开关等。三、安全电压安全电压是指人体与电接触时，对人体皮肤、呼吸器官、神经系统、心脏等各部位组织不造成任何损害的电压。在我国电梯属于有高度触电危险的位于建筑物场所的设备，其安全电压值为36V，绝对安全电压为12V。使用手提灯，应采用36V安全电压供电。第二节电梯工程中的安全距离国家GB12265.1—1997《机械安全防止上肢触及危险区的安全距离》中，安全距离定义为防护结构距危险区的最小距离。电梯设施中的安全距离指电梯各部件之间或部件与建筑之间，应该保持的可以防止出现不安全状态的具体尺寸。国家GB7588—2003《电梯制造与安装安全规范》中对以下方面的安全距离有一定的具体要求。一、轿厢与井道、对重的安全距离①井道内表面与轿厢地坎、轿厢门框架或轿厢门之间的水平距离不得大于0.15m。如果轿厢门是滑动门，则指门的最外边沿与井道内表面之间的距离，如图9-1中H1、H2、H3所示。②对于轿厢装有机械锁闭的门且只能在层门的开锁区内打开，则上述间距不受限制。③对于在井道内表面局部一段垂直距离不大于0.5m的范围内或带有垂直滑动门的载货电梯和非商业用汽车电梯，该水平距离允许为0.2m。如图9-1中H4所示。上述规定的目的是：①防止人跌入井道；②防止电梯正常运行期间，将人夹进轿厢门和井道内表面中间的空隙中；③轿厢与连接部件、对重及其连接部件的距离至少为0.05m。二、轿厢门与层门的安全距离①供使用者正常出入轿厢入口的净高度，应不小于2m。轿厢内净高度也不应小于2m。②轿门关闭后，门扇之间及门扇与门柱、门楣和地坎之间的间隙，乘客电梯不得大于6mm，载货电梯不得大于8mm。③层门的净高度不得小于2m。④操作期间的通行距离，不得大于0.12m。如图9-1中H5所示。⑤轿厢地坎与层门地坎之间的水平距离不得大于35mm，如图9-1中H6所示。图9-1井道、轿厢、层门安全距离示意图三、曳引驱动电梯的顶部间距当轿厢处在井道最上端，即对重全部压在缓冲器上时，应同时满足下列条件。①轿厢导轨长度应能提供不小于0.1+0.035v2的进一步制导行程（单位为m），如图9-2（a）中H1所示。②井道顶的最低部件与固定...
