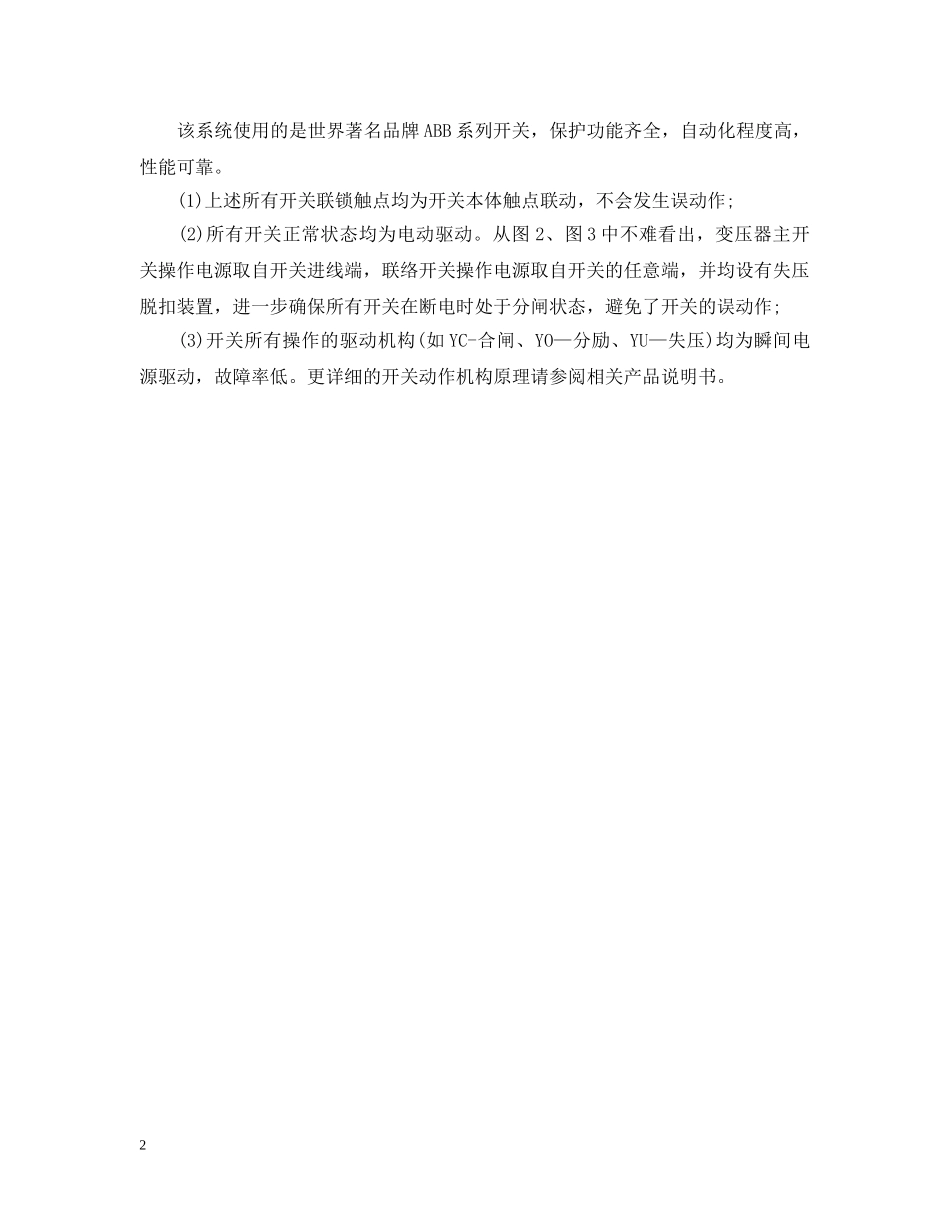

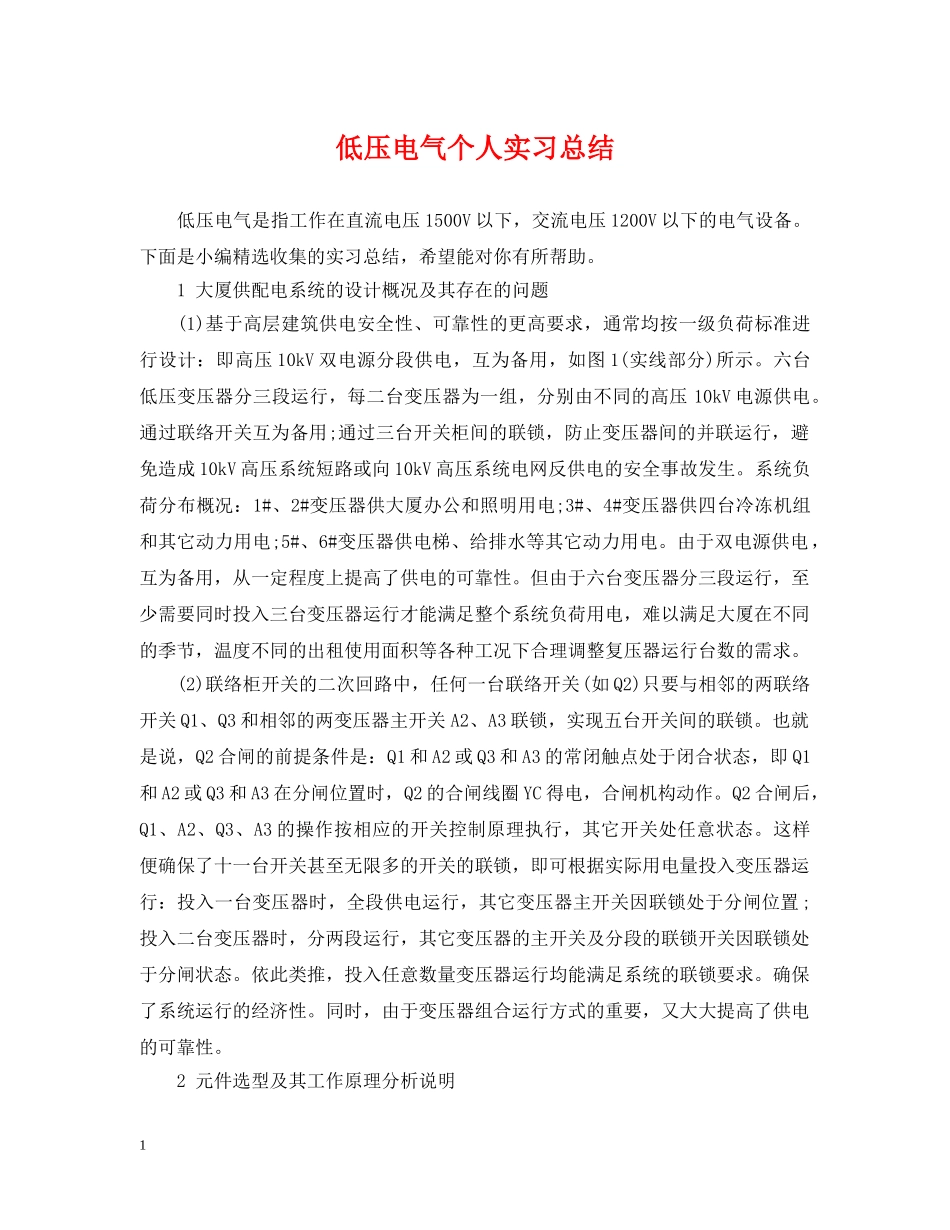

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。低压电气个人实习总结低压电气是指工作在直流电压1500V以下，交流电压1200V以下的电气设备。下面是小编精选收集的实习总结，希望能对你有所帮助。1大厦供配电系统的设计概况及其存在的问题(1)基于高层建筑供电安全性、可靠性的更高要求，通常均按一级负荷标准进行设计：即高压10kV双电源分段供电，互为备用，如图1(实线部分)所示。六台低压变压器分三段运行，每二台变压器为一组，分别由不同的高压10kV电源供电。通过联络开关互为备用;通过三台开关柜间的联锁，防止变压器间的并联运行，避免造成10kV高压系统短路或向10kV高压系统电网反供电的安全事故发生。系统负荷分布概况：1#、2#变压器供大厦办公和照明用电;3#、4#变压器供四台冷冻机组和其它动力用电;5#、6#变压器供电梯、给排水等其它动力用电。由于双电源供电，互为备用，从一定程度上提高了供电的可靠性。但由于六台变压器分三段运行，至少需要同时投入三台变压器运行才能满足整个系统负荷用电，难以满足大厦在不同的季节，温度不同的出租使用面积等各种工况下合理调整复压器运行台数的需求。(2)联络柜开关的二次回路中，任何一台联络开关(如Q2)只要与相邻的两联络开关Q1、Q3和相邻的两变压器主开关A2、A3联锁，实现五台开关间的联锁。也就是说，Q2合闸的前提条件是：Q1和A2或Q3和A3的常闭触点处于闭合状态，即Q1和A2或Q3和A3在分闸位置时，Q2的合闸线圈YC得电，合闸机构动作。Q2合闸后，Q1、A2、Q3、A3的操作按相应的开关控制原理执行，其它开关处任意状态。这样便确保了十一台开关甚至无限多的开关的联锁，即可根据实际用电量投入变压器运行：投入一台变压器时，全段供电运行，其它变压器主开关因联锁处于分闸位置;投入二台变压器时，分两段运行，其它变压器的主开关及分段的联锁开关因联锁处于分闸状态。依此类推，投入任意数量变压器运行均能满足系统的联锁要求。确保了系统运行的经济性。同时，由于变压器组合运行方式的重要，又大大提高了供电的可靠性。2元件选型及其工作原理分析说明1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。该系统使用的是世界著名品牌ABB系列开关，保护功能齐全，自动化程度高，性能可靠。(1)上述所有开关联锁触点均为开关本体触点联动，不会发生误动作;(2)所有开关正常状态均为电动驱动。从图2、图3中不难看出，变压器主开关操作电源取自开关进线端，联络开关操作电源取自开关的任意端，并均设有失压脱扣装置，进一步确保所有开关在断电时处于分闸状态，避免了开关的误动作;(3)开关所有操作的驱动机构(如YC-合闸、YO—分励、YU—失压)均为瞬间电源驱动，故障率低。更详细的开关动作机构原理请参阅相关产品说明书。2
