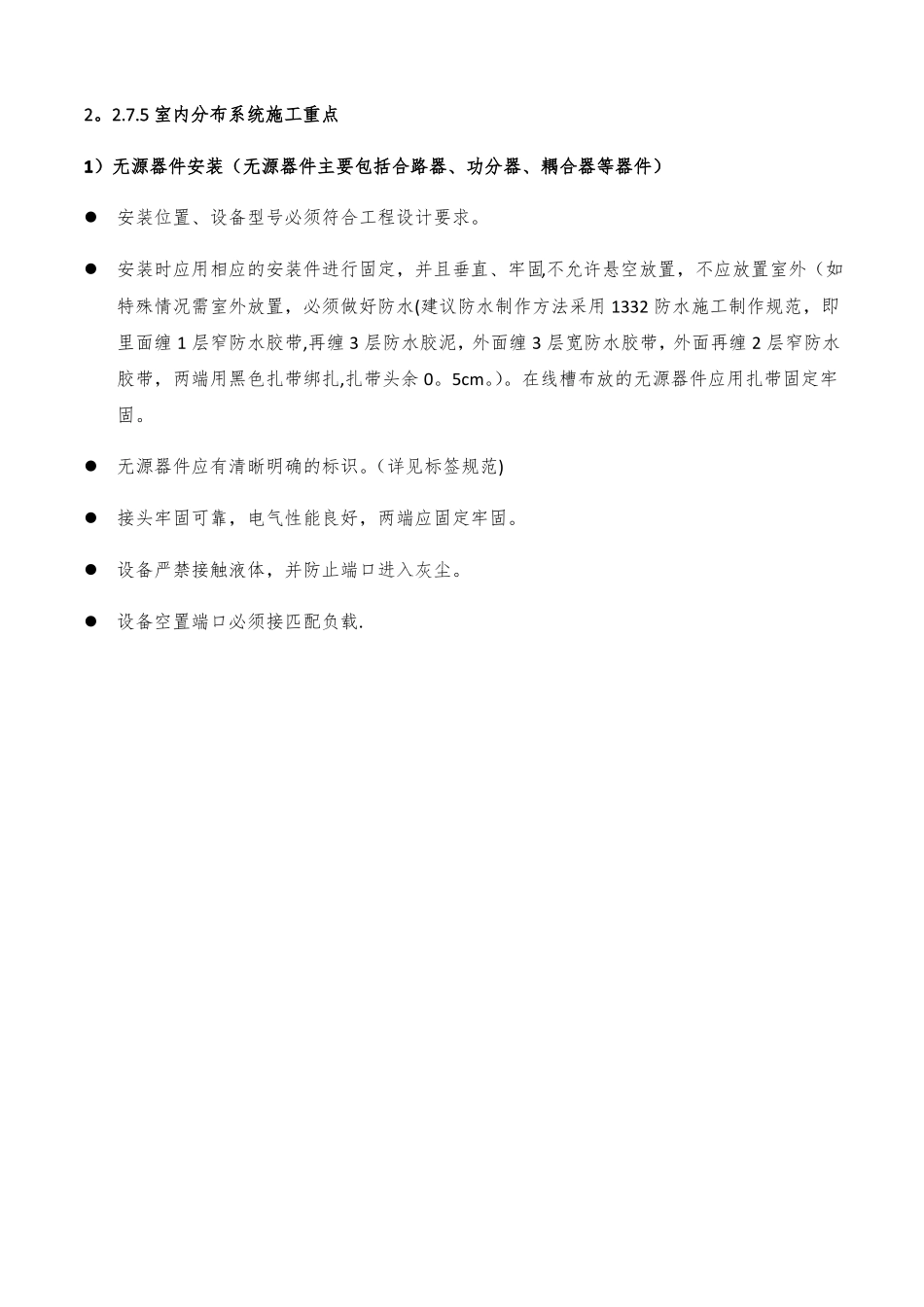

2。2.7.5室内分布系统施工重点1）无源器件安装（无源器件主要包括合路器、功分器、耦合器等器件）安装位置、设备型号必须符合工程设计要求。安装时应用相应的安装件进行固定，并且垂直、牢固,不允许悬空放置，不应放置室外（如特殊情况需室外放置，必须做好防水(建议防水制作方法采用1332防水施工制作规范，即里面缠1层窄防水胶带,再缠3层防水胶泥，外面缠3层宽防水胶带，外面再缠2层窄防水胶带，两端用黑色扎带绑扎,扎带头余0。5cm。）。在线槽布放的无源器件应用扎带固定牢固。无源器件应有清晰明确的标识。（详见标签规范)接头牢固可靠，电气性能良好，两端应固定牢固。设备严禁接触液体，并防止端口进入灰尘。设备空置端口必须接匹配负载.2）有源器件安装（有源器件主要是指干线放大器、光纤分布系统的主机单元、远端单元等器件）有源器件的安装应满足下列要求:➢有源器件的安装位置符合设计要求➢安装位置确保无强电、强磁和强腐蚀性设备的干扰。➢有源设备不允许空载加电。➢信号分布系统有源设备(直放站、干放）应当具备简单网管功能,已建有室分系统网管的,验收时室分系统应接入室分网管;未建室分系统网管的，要检查干放预留网管接口.➢施工完成后，所有的设备和器件要做好清洁,保持干净。严格按照说明书的介绍进行，使用合理的工具，安装牢固平整，有源器件上应有清晰明确的标识。安装时应用相应的安装件进行固定。要求主机内所有的设备单元安装正确、牢固、无损伤、掉漆的现象.有源器件的电源插板至少有两芯及三芯插座各一个，工作状态时放置于不易触摸到的安全位置。有源器件应有良好接地，并应用16平方毫米的接地线与建筑物的主地线连接信源设备在室分基站的安装需要参照无线网基站安装规范进行，设备安装位置符合设计要求，馈线、电源线、接地线等缆线布放,应当符合规范要求。3）天线安装（无线网室内分布系统工程通常的天线类型包括全向吸顶天线、定向吸顶天线、壁挂天线（板状）、八木天线等）室内天线的安装位置在符合设计方案规定的范围内.对于全向吸顶天线或壁挂天线均要求用天线固定件牢固安装在天花板或墙壁上，其附近无直接遮挡物存在；对于室内定向板状天线采用壁挂安装方式或利用定向天线支架安装方式，要求天线周围无直接遮挡物，天线主瓣方向正对目标覆盖区；并尽量远离消防喷淋头。室内天线尽量采用吊架固定方式，天线吊挂高度应略低于梁、通风管道、消防管道等障碍物，保证天线的辐射特性。吊架和支架安装应保持垂直，整齐牢固，无倾斜现象。天线放置要平稳牢固,如果垂直放置,安放位置要合理，方便天线的连接。要做到整体布局合理美观.安装天线的过程中不能弄脏天花板或其它设施,室外天线接头防水（建议按照防水规范操作，即1332法）接头防水要平整、少皱、美观，安装完天线后要擦干净天线，保证天线的清洁干净。吸顶式天线安装必须牢固、可靠,并保证天线水平.安装在天花板下时，应不破坏室内整体环境；安装天花板吊顶内时，应预留维护口。以基站为信号源的GPS天线安装布放。GPS天线安装在铁塔南侧，或安放在机房顶，前方45°内没有遮挡。GPS天线馈线采用专用馈线，或用1/2馈线代替沿铁塔爬梯侧布放,每隔一米固定做好固定。入室后安装无线网基站缆线规范进行布放.和交流线、地线保持合理的间隔距离。和其他缆线无交叉、无飞线现象。安装室外天线（如炮台上的射灯天线）时，施工人员应先到达作业高度,然后在其他施工人员的协助下将天线用绳索传送至安装位置,然后由高空作业区域人员将美化天线先进行固定后，再将绳索拆卸.施工人员应事先在平地将软馈线做头，不得在高空处做头。高空处作业人员只负责将软馈和硬馈接头进行对接4）标签室内分布系统中每一个设备（如功分器、天线、合路器、干线放大器和耦合器等）以及电源开关箱和馈线两端（馈线的标签要标明进线和出线设备的编号和准确的长度）都要贴上明显的标签，方便以后的管理和维护,标签粘贴在设备、器材正面可视的地方，并用防水胶带进行防水处理。标签的标注应工整、清晰，并且标注方法要与竣工图纸上的标注一致。5)光路连接主机用尾纤和适当光衰减器或...
