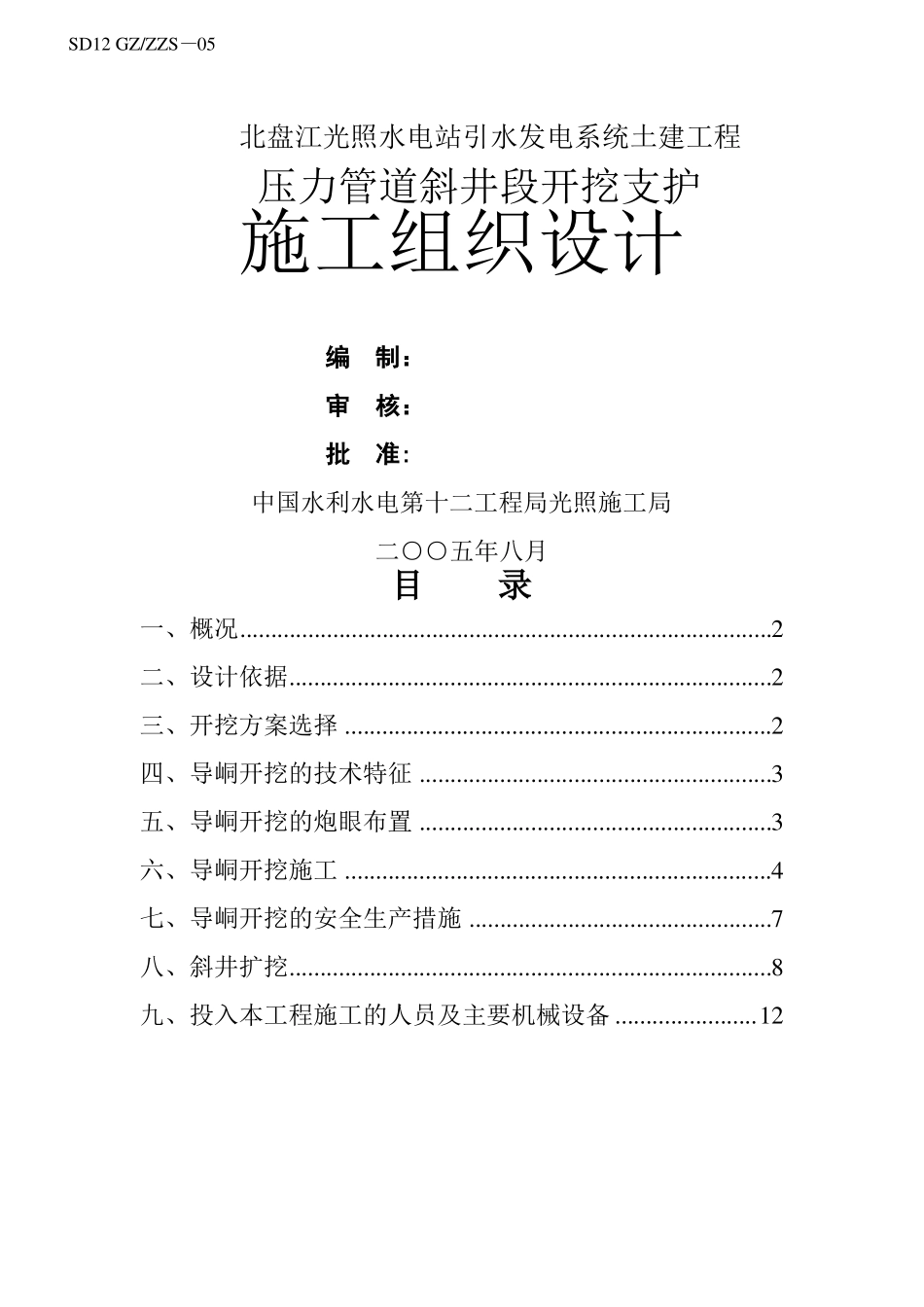

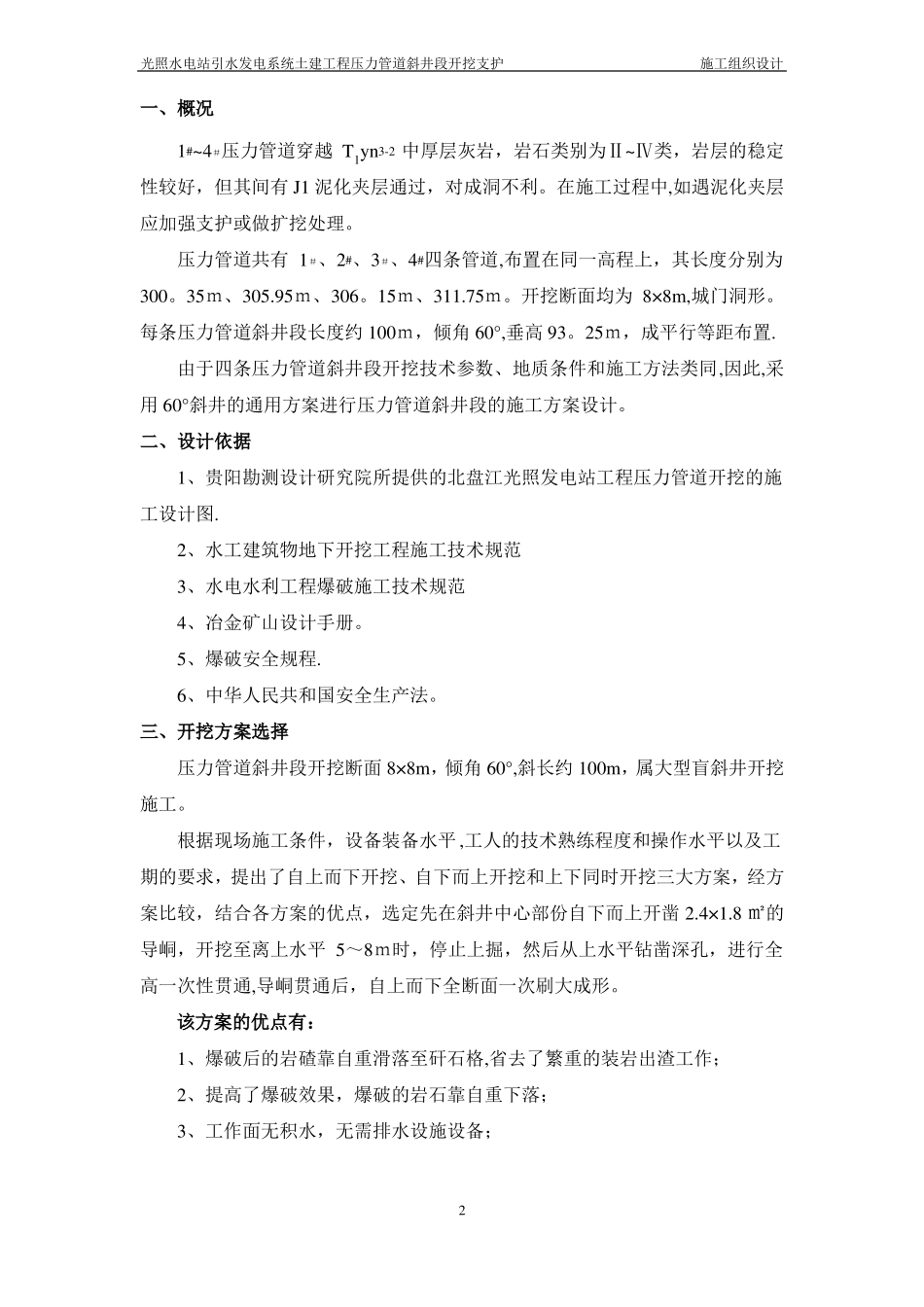

SD12GZ/ZZS—05北盘江光照水电站引水发电系统土建工程压力管道斜井段开挖支护施工组织设计编制：审核：批准:中国水利水电第十二工程局光照施工局二○○五年八月目录一、概况......................................................................................2二、设计依据..............................................................................2三、开挖方案选择.....................................................................2四、导峒开挖的技术特征.........................................................3五、导峒开挖的炮眼布置.........................................................3六、导峒开挖施工.....................................................................4七、导峒开挖的安全生产措施.................................................7八、斜井扩挖..............................................................................8九、投入本工程施工的人员及主要机械设备.......................12光照水电站引水发电系统土建工程压力管道斜井段开挖支护施工组织设计一、概况1#~4＃压力管道穿越T1yn3-2中厚层灰岩，岩石类别为Ⅱ~Ⅳ类，岩层的稳定性较好，但其间有J1泥化夹层通过，对成洞不利。在施工过程中,如遇泥化夹层应加强支护或做扩挖处理。压力管道共有1＃、2#、3＃、4#四条管道,布置在同一高程上，其长度分别为300。35ｍ、305.95ｍ、306。15ｍ、311.75ｍ。开挖断面均为8×8m,城门洞形。每条压力管道斜井段长度约100ｍ，倾角60°,垂高93。25ｍ，成平行等距布置.由于四条压力管道斜井段开挖技术参数、地质条件和施工方法类同,因此,采用60°斜井的通用方案进行压力管道斜井段的施工方案设计。二、设计依据1、贵阳勘测设计研究院所提供的北盘江光照发电站工程压力管道开挖的施工设计图.2、水工建筑物地下开挖工程施工技术规范3、水电水利工程爆破施工技术规范4、冶金矿山设计手册。5、爆破安全规程.6、中华人民共和国安全生产法。三、开挖方案选择压力管道斜井段开挖断面8×8m，倾角60°,斜长约100m，属大型盲斜井开挖施工。根据现场施工条件，设备装备水平,工人的技术熟练程度和操作水平以及工期的要求，提出了自上而下开挖、自下而上开挖和上下同时开挖三大方案，经方案比较，结合各方案的优点，选定先在斜井中心部份自下而上开凿2.4×1.8㎡的导峒，开挖至离上水平5～8ｍ时，停止上掘，然后从上水平钻凿深孔，进行全高一次性贯通,导峒贯通后，自上而下全断面一次刷大成形。该方案的优点有：1、爆破后的岩碴靠自重滑落至矸石格,省去了繁重的装岩出渣工作；2、提高了爆破效果，爆破的岩石靠自重下落；3、工作面无积水，无需排水设施设备；2光照水电站引水发电系统土建工程压力管道斜井段开挖支护施工组织设计4、工序简单，缩短了作业循环时间,加快了开挖速度，工期短；5、施工设备简单,减少了施工辅助工程量，降低了开挖成本；6、在条件允许的情况下，井筒上、下可以同时平行作业，作业方式灵活机动;7、导峒开挖发生偏斜后，容易纠正，不影响斜井整体扩挖工作；8、提高了工人的安全作业条件。该方案的缺点是：1、测量工作较自上而下复杂得多；2、随着高度的增加，工人上下梯就愈困难；3、随着高度的增加，材料提升工作也增加了困难;4、导峒上升至30m后,炮烟排除的时间较长。四、导峒开挖的技术特征导峒断面采用长方形,分为三格,设梯子格、提料格和矸石格，见图1断面示意图及图2导峒剖面示意图。导峒往上掘进延伸时，导峒全长采用5cm钢管架设间隔支架,每隔2ｍ架设一架，钢管之间用扣件连接，支架紧靠岩壁一面用间隔木背板塞紧，使支架稳固牢靠。为加强支架的稳固性，每架设四架之后的第五架为加强棚子,其长樑两端各插入岩壁30cm（用风镐凿洞）。人行格每隔2m铺设2。2m长木梯一架，木梯下脚用扒钉固定，以防木梯滑动.并在每架梯子格上用3cm木板铺设密集踏板,以防行人在上、下楼梯时踏空被损伤。同时，在人行格内,每隔2m设照明电灯一只。提料格主要用来提升钢管支架和其它钻凿时所需要的辅助材料，采用5t小绞...
