圆垫片落料冲孔复合模设计VIP免费

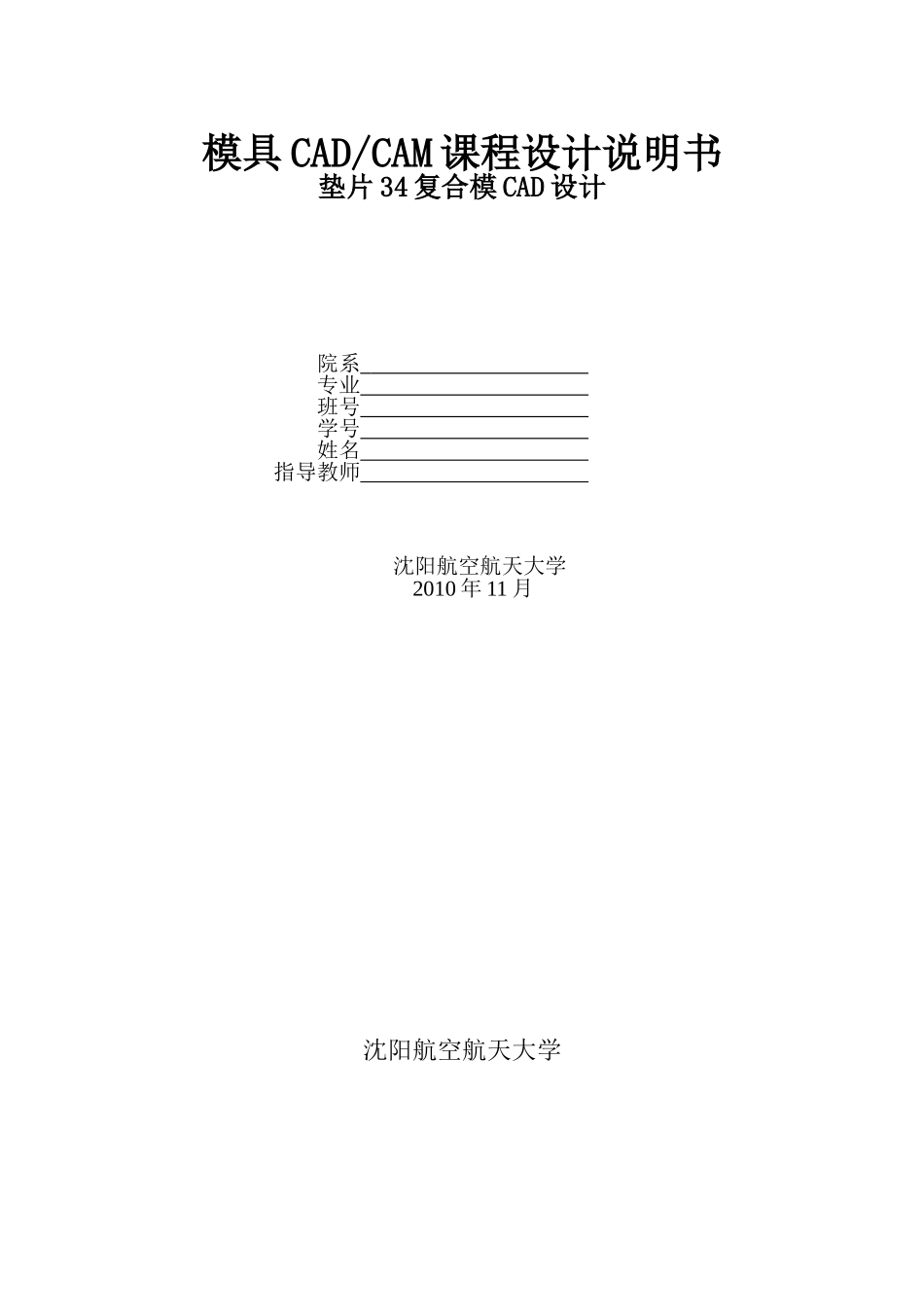

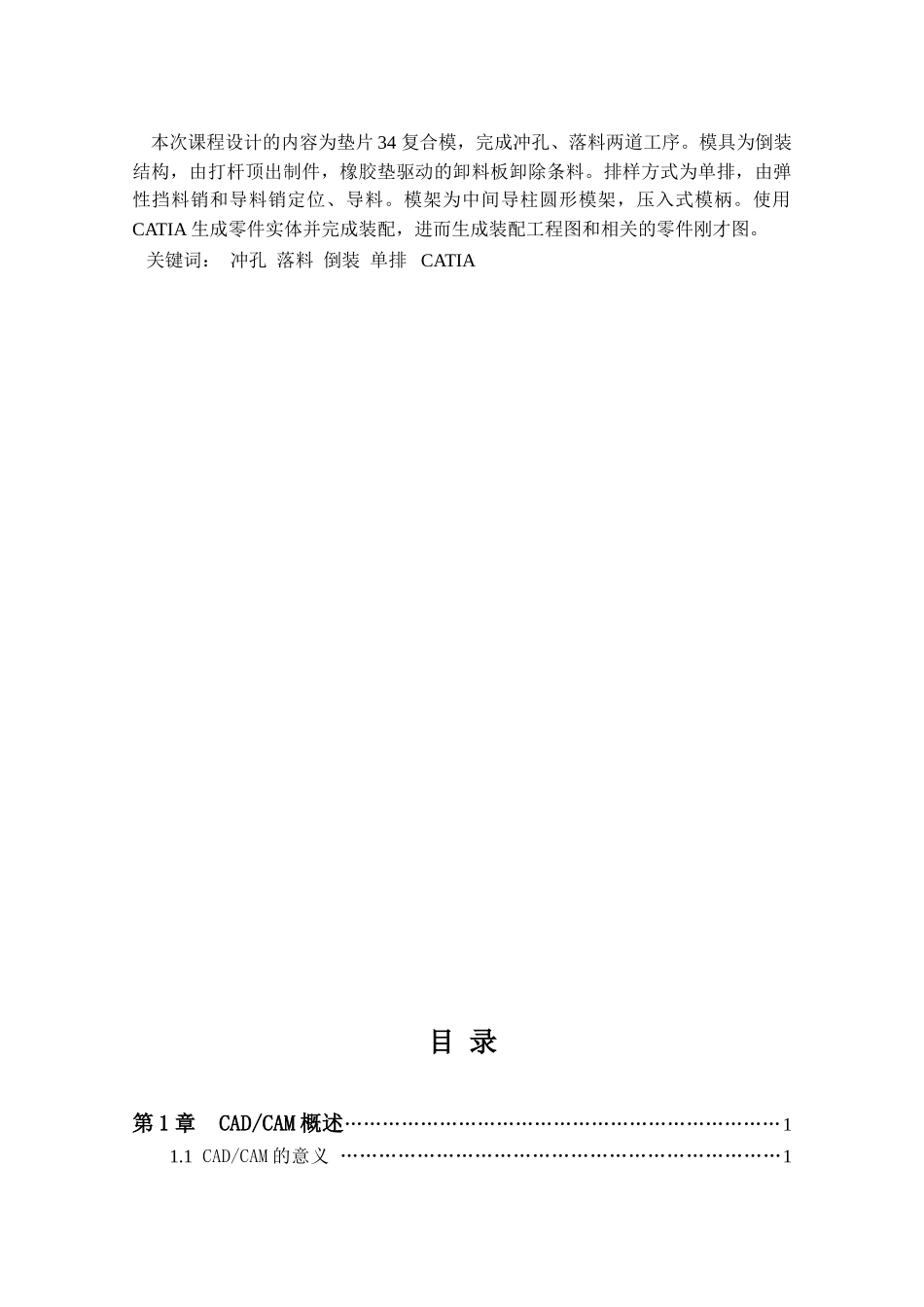

模具CAD/CAM课程设计说明书垫片34复合模CAD设计院系专业班号学号姓名指导教师沈阳航空航天大学2010年11月沈阳航空航天大学摘要本次课程设计的内容为垫片34复合模，完成冲孔、落料两道工序。模具为倒装结构，由打杆顶出制件，橡胶垫驱动的卸料板卸除条料。排样方式为单排，由弹性挡料销和导料销定位、导料。模架为中间导柱圆形模架，压入式模柄。使用CATIA生成零件实体并完成装配，进而生成装配工程图和相关的零件刚才图。关键词：冲孔落料倒装单排CATIA目录第1章CAD/CAM概述……………………………………………………………11.1CAD/CAM的意义……………………………………………………………11.2模具CAD/CAM常用软件及其特点…………………………………………11.3CAD/CAM技术在现代模具技术中的应用…………………………………1第2章工艺分析及模具结构设计……………………………………………22.1制件的工艺性分析及工艺计算……………………………………………22.1.1工艺分析………………………………………………………………22.1.2排样及工艺计算………………………………………………………32.2冲压力及压力中心的计算…………………………………………………42.3凸模凹模凸凹模刃口及结构尺寸计算…………………………………52.3.1计算模具刃口尺寸………………………………………………………52.3.2落料凹模结构尺寸计算………………………………………………92.3.3冲孔凸模与凸凹模结构尺寸确定……………………………………102.4模具总体结构设计…………………………………………………………132.4.1送料定位机构设计……………………………………………………132.4.2卸料机构设计…………………………………………………………132.4.3出件机构设计………………………………………………………132.5其他零件尺寸的确定……………………………………………………132.6压力机的确定……………………………………………………………16第3章零件建模装配体及工程图…………………………………………173.1设计构思…………………………………………………………………173.2零件建模……………………………………………………………………173.3装配设计…………………………………………………………………183.3.1销钉螺钉的安装……………………………………………………183.3.2干涉检验………………………………………………………………183.4工程图……………………………………………………………………193.5辅助设计……………………………………………………………223.5.1模拟视图及爆炸视图………………………………………………22结束语……………………………………………………………………………24参考文献…………………………………………………………………………25第1章CAD/CAM概述1.1CAD/CAM的意义随着计算机计算有关技术的不断发展和计算机技术应用领域的日益扩大，涌现出许多以计算机技术为基础的新兴科学。CAD/CAM技术便是其中之一。CAD/CAM，即计算机辅助制造技术与计算机辅助制造，是一门基于计算机技术而发展起来的、与机械设计和制造技术相互渗透、型号结合的、多学科综合性的技术。它随着计算机技术的迅速辅助、数控机床的广泛应用及CAD/CAM软件的日益完善，在电子、机械、航空航天、轻工等领域得到了广泛的意义。模具CAD/CAM是在人的参与下，以计算机为中心的一整套系统。其中，模具CAD完成对采用工艺、模具结构的最优化设计；模具CAM完成对零件的加工制造，并在加工制造工程中实施实时监督、控制、测试和管理。CAM的输出信息直接来自于CAD的输出信息，二者是有机结合的整体。1.2模具CAD/CAM常用软件及其特点CAD/CAM系统有硬件系统和软件系统组成。硬件系统包括计算机和外部设备，软件系统有系统软件、应用软件和专业软件组成。CAD/CAM系统的功能不仅与组成改系统的硬件功能和软件功能有关，而且与它们的匹配和组织有关。在建立CAD/CAM系统时，视线应根据输生产任务的需要，选定最合适的功能软件，然后再根据软件系统选择与之相匹配的硬件系统。1.3CA...
