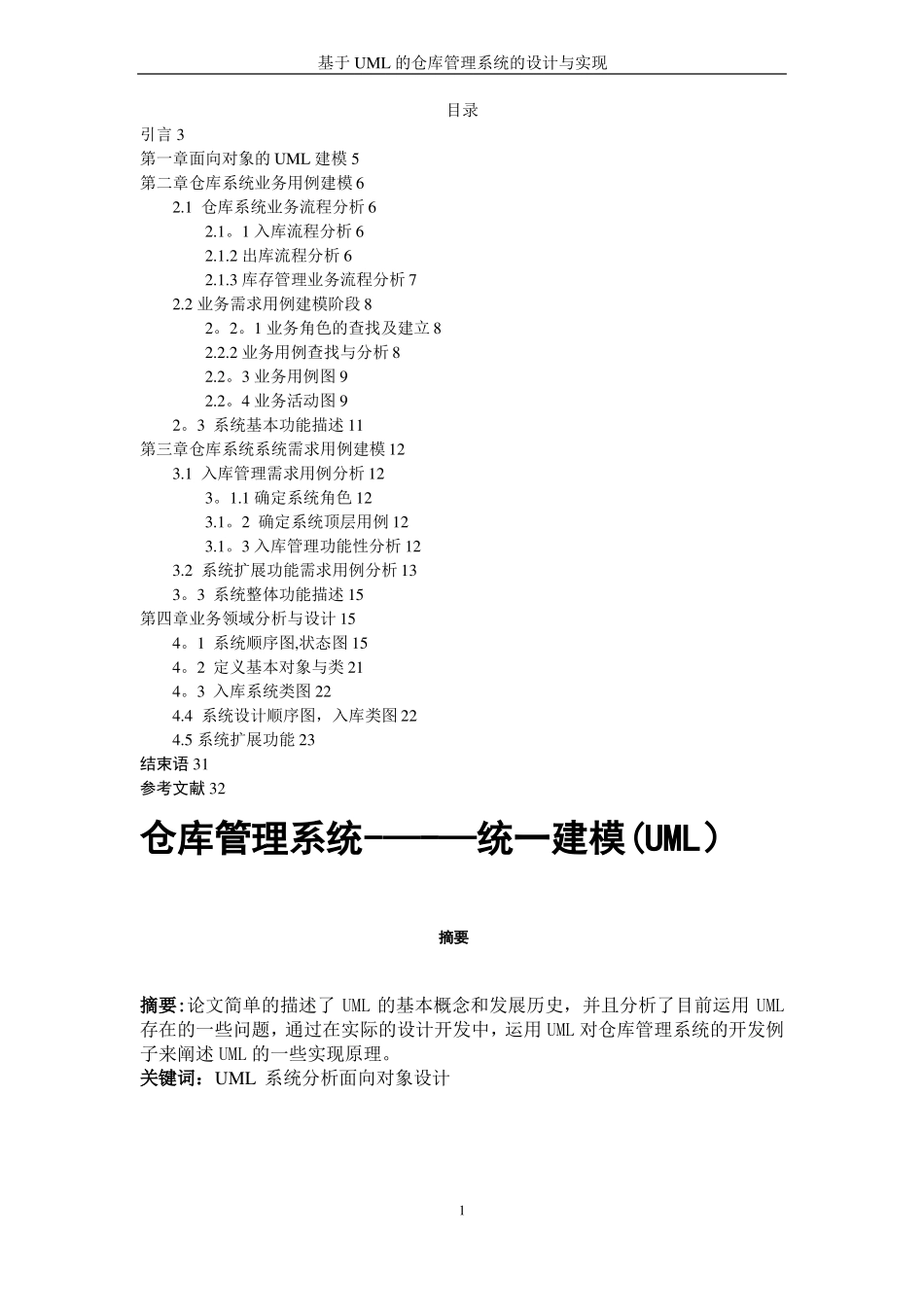

基于UML的仓库管理系统的设计与实现目录引言3第一章面向对象的UML建模5第二章仓库系统业务用例建模62.1仓库系统业务流程分析62.1。1入库流程分析62.1.2出库流程分析62.1.3库存管理业务流程分析72.2业务需求用例建模阶段82。2。1业务角色的查找及建立82.2.2业务用例查找与分析82.2。3业务用例图92.2。4业务活动图92。3系统基本功能描述11第三章仓库系统系统需求用例建模123.1入库管理需求用例分析123。1.1确定系统角色123.1。2确定系统顶层用例123.1。3入库管理功能性分析123.2系统扩展功能需求用例分析133。3系统整体功能描述15第四章业务领域分析与设计154。1系统顺序图,状态图154。2定义基本对象与类214。3入库系统类图224.4系统设计顺序图，入库类图224.5系统扩展功能23结束语31参考文献32仓库管理系统-—-—统一建模(UML）摘要摘要:论文简单的描述了UML的基本概念和发展历史，并且分析了目前运用UML存在的一些问题，通过在实际的设计开发中，运用UML对仓库管理系统的开发例子来阐述UML的一些实现原理。关键词：UML系统分析面向对象设计1基于UML的仓库管理系统的设计与实现AbstractAbstract：thepaperdescribedthebasicconceptanddevelopmenthistoryofUML,andanalyzesthecurrentapplicationofUMLandsomeexistingproblems，throughtheactualdesignanddevelopment，theapplicationofUMLinwarehousemanagementsystemdevelopmentexampletoillustratesomeoftherealizationoftheprincipleofUML。Keywords:UMLsystemanalysisobjectorienteddesign引言：1问题的提出：好的分析与设计可以成就一个好的系统，这就是为什么在软件开发过程中的需求分析和设计阶段最具挑战性.虽然目前人们普遍开始采用面向对象的分析与设计,但很少有开发人员使用形式化的方法.这主要是由于缺乏同一的语言或语义，来为复杂的软件系统的组件进行定义，可视化，构建和编制文档。UML改变了这一现状.UML是由三位面向对象方法领域著名的方法学家GradyBooch，JamesRumbaugh和IvarJvarjacobson提出，结合了他们以及其它众多优秀软件方法和思想，得到了世界多家知名公司的使用和支持,于1997年11月被OMG组织采纳，成为面向对象建模的标准语言。国际软件社会第一次有了一个标准的建模语言。2系统功能简介:系统的功能是系统能够做的事情,在本系统中，系统的功能有：1系统应该能完成入库操作过程中的表与码单的录入；2系统应该能完成入库过程中的货物的审核，记费；3系统应该能进行有效的库存管理，例如盘点，移库等；4系统应该能对出库过程中的表与帐单进行管理;5系统应该能对出库后的平帐，记录储存等进行管理；6系统用户能有效的进行权限，日志的管理；2基于UML的仓库管理系统的设计与实现7系统用户可以查询报表,客户，货物等基本信息；8系统能记录下系统的使用日志；9任何人员要使用本系统必须拥有相应的权限；第一章统一建模语言（UML)简介软件工程领域在1995年至1997年取得了前所未有的进展，其成果超过软件工程领域过去15年来的成就总和。其中最重要的、具有划时代重大意义的成果之一就是统一建模语言（UML：UnifiedModelingLanguage）的出现。在世界范围内，至少在近10年内,UML将是面向对象技术领域内占主导地位的标准建模语言。采用UML作为我国统一的建模语言是完全必要的:首先,过去数十种面向对象的建模语言都是相互独立的，而UML可以消除一些潜在的不必要的差异,以免用户混淆；其次，通过统一语义和符号表示,能够稳定我国的面向对象技术市场，使项目根植于一个成熟的标准建模语言,从而可以大大拓宽所研制与开发的软件系统的适用范围,并大大提高其灵活程度.统一建模语言(UML)是用来对软件密集系统进行描述、构造、视化和文档编制的一种语言。首先，也是最重要的一点，统一建模语言融合了Booch、OMT和OOSE方法中的概念，它是可以被上述及其他方法的使用者广泛采用的一门简单、一致、通用的建模语言.其次，统一建模语言扩展了现有方法的应用范围。特别值得一提的是,UML的开发者们把并行分布式系统的建模作为UML的设计目标，也就是说，UML具有处理这类问题的能力。第三，统一建模语言是标准的建模语言,而不是一个标...
