2级信息技术下册 第12课 3D模型设计与创作课件 南方版-人教级下册信息技术课件VIP免费

2级信息技术下册 第12课 3D模型设计与创作课件 南方版-人教级下册信息技术课件_第1页
1/22
2级信息技术下册 第12课 3D模型设计与创作课件 南方版-人教级下册信息技术课件_第2页
2/22
2级信息技术下册 第12课 3D模型设计与创作课件 南方版-人教级下册信息技术课件_第3页
3/22

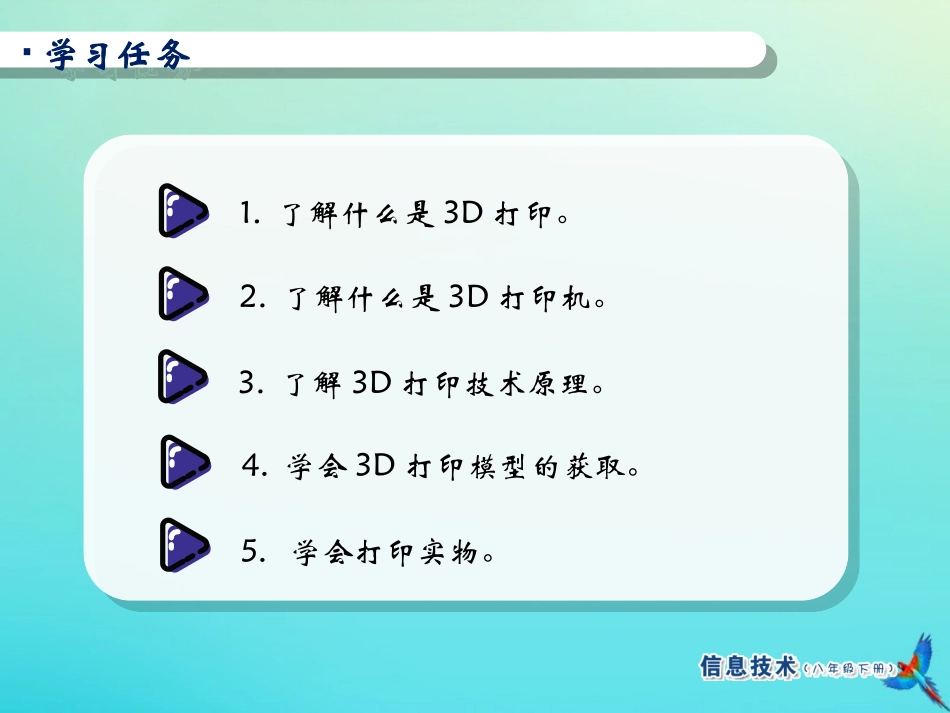

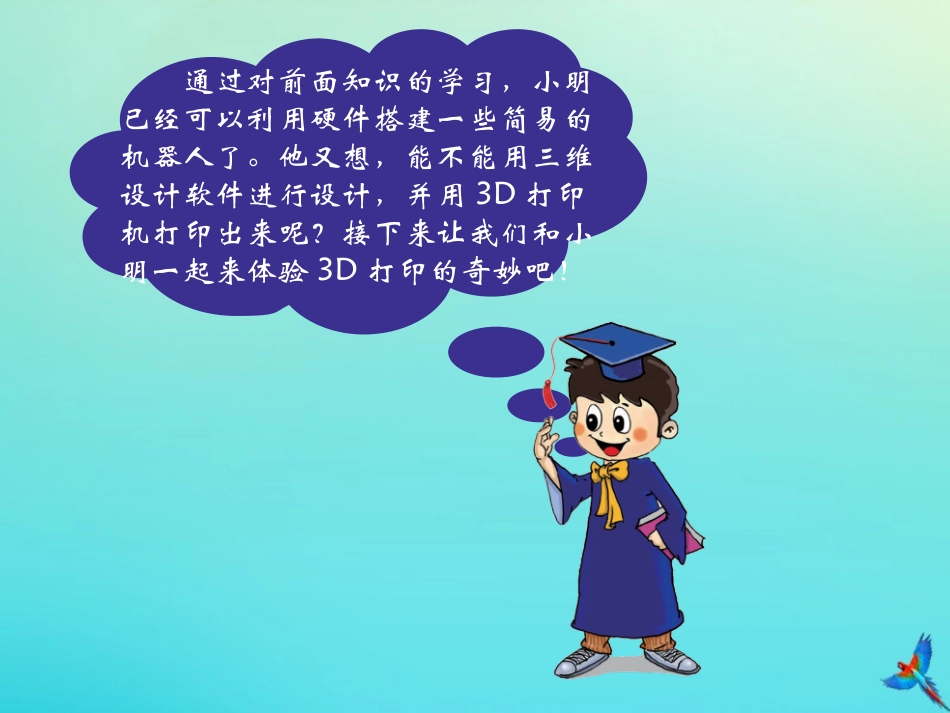

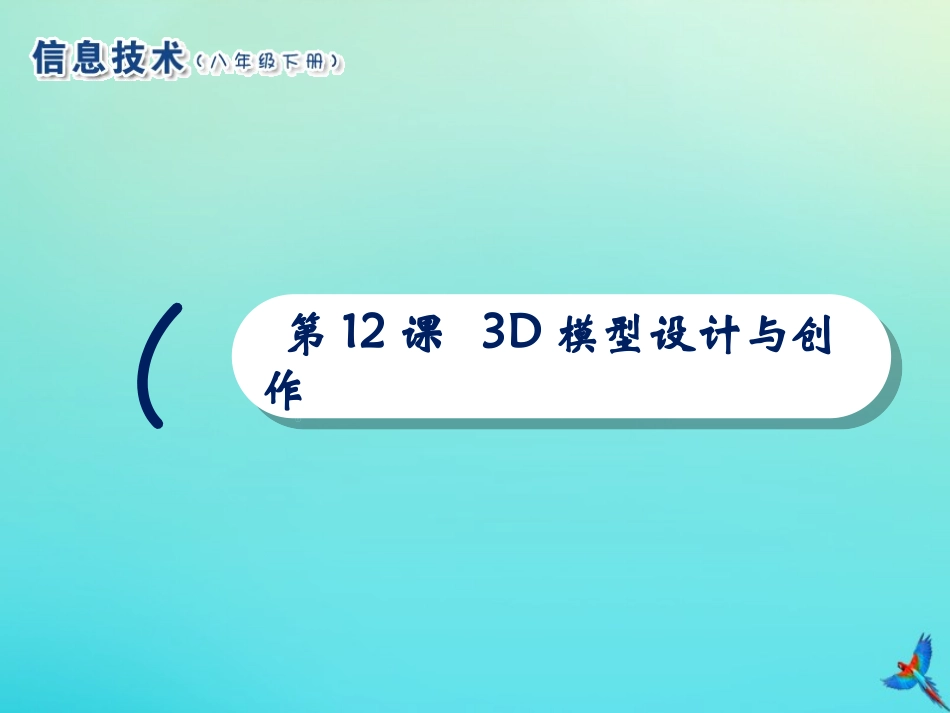

第12课3D模型设计与创作第12课3D模型设计与创作通过对前面知识的学习,小明已经可以利用硬件搭建一些简易的机器人了。他又想,能不能用三维设计软件进行设计,并用3D打印机打印出来呢?接下来让我们和小明一起来体验3D打印的奇妙吧!1.了解什么是3D打印。2.了解什么是3D打印机。3.了解3D打印技术原理。4.学会3D打印模型的获取。5.学会打印实物。·学习任务·学习任务·一、什么是3D打印·一、什么是3D打印3D打印是一种以数字模型文件为基础,运用粉末状金属或塑料等黏合材料,通过逐层打印的方式来构造物体的技术。·二、3D打印机:神奇的机器·二、3D打印机:神奇的机器3D打印机是可以打印出真实的3D物体的一种设备。3D打印机·三、3D打印技术原理·三、3D打印技术原理3D打印就是将三维模型分区逐层截面,逐层打印,叠加很多层就组成一个三维物体,打印一个物品的过程就像是用砖砌墙。3D打印技术与传统打印技术的一个重要区别是:3D打印首先要构建数字化模型。·四、3D打印模型的获取·四、3D打印模型的获取3DOne是国内首款青少年三维创意设计软件,提供了免费的家庭版让学习者使用。其设计界面简洁友好,操作简单,功能强大,可以完成较复杂的作品。3DOne家庭版的界面布局·四、3D打印模型的获取·四、3D打印模型的获取步骤1:杯体制作。执行“基本实体”→“圆柱体”命令,在平台中放置一个圆柱体,设置圆柱体的底面圆的半径为30mm,高为60mm,在提示框中设置“中心”为“0,0,0”。杯体的创建及参数设置案例一:通过基本实体建模——做杯子·四、3D打印模型的获取·四、3D打印模型的获取步骤2:把手制作。执行“基本实体”→“圆柱体”命令,绘制一个厚度为4mm,外圆半径为24mm的圆环。为操作方便,界面切换为“前视图”,把圆环拖到圆柱体侧面的中间位置。操作设置及效果如图。把手的创建及效果案例一:通过基本实体建模——做杯子·四、3D打印模型的获取·四、3D打印模型的获取放置圆环的时候,如果直接放进平台,它是水平放置的;只有按住鼠标左键,把它拖到圆柱体侧面再松开,它才是垂直放置的。案例一:通过基本实体建模——做杯子·四、3D打印模型的获取·四、3D打印模型的获取步骤3:掏空杯体。执行“特殊功能”→“抽壳”命令,在提示框中设置“造型”为杯体,“厚度”为-2mm,“开放面”为上表面。抽壳操作及效果案例一:通过基本实体建模——做杯子·四、3D打印模型的获取·四、3D打印模型的获取“厚度”栏的值为正数时,以圆柱体的外边沿向外延伸壁厚;“厚度”栏的值为负数时,以圆柱体的外边沿向内延伸壁厚。案例一:通过基本实体建模——做杯子·四、3D打印模型的获取·四、3D打印模型的获取步骤4:删除多余部分。杯体抽壳后,它里面出现部分圆环,现在要将杯体里的圆环删除。单击“组合编辑”按钮,在提示框中将“基体”设置为杯体,“合并体”设置为圆环,“边界”设置为杯体。删除杯体内的圆环案例一:通过基本实体建模——做杯子·四、3D打印模型的获取·四、3D打印模型的获取步骤5:为杯子添加颜色。单击“材质渲染”按钮,在提示框中,将“实体”设置为杯子,将“颜色”设置成自己喜欢的颜色。为杯子添加颜色案例一:通过基本实体建模——做杯子·四、3D打印模型的获取·四、3D打印模型的获取通过这种方式建模很简易,完成的作品的功能也很简单。同学们在制作时首先要分析自己制作的作品由哪些基本几何体组成。案例一:通过基本实体建模——做杯子·四、3D打印模型的获取·四、3D打印模型的获取步骤1:绘制花瓶的轮廓曲线。操作界面切换至“上视图”,执行“草图编辑”→“通过点绘制曲线”命令,依次输入(20,100)(10,75)(25,30)(30,5)四点,单击“确定”命令,绘制出一条曲线;再次执行“草图编辑”→“通过点绘制曲线”命令,依次输入(25,100)(15,75)(30,30)(35,0)四点,单击“确定”命令,再次绘制与第一条曲线大致平行的曲线。绘制花瓶的轮廓曲线(一)案例二:通过草图建模——造花瓶·四、3D打印模型的获取·四、3D打印模型的获取执行“草图绘制”→“直线”命令,绘制一个如图所示的封闭的图形,单击“确定”命令。草图绘制完毕后,...
