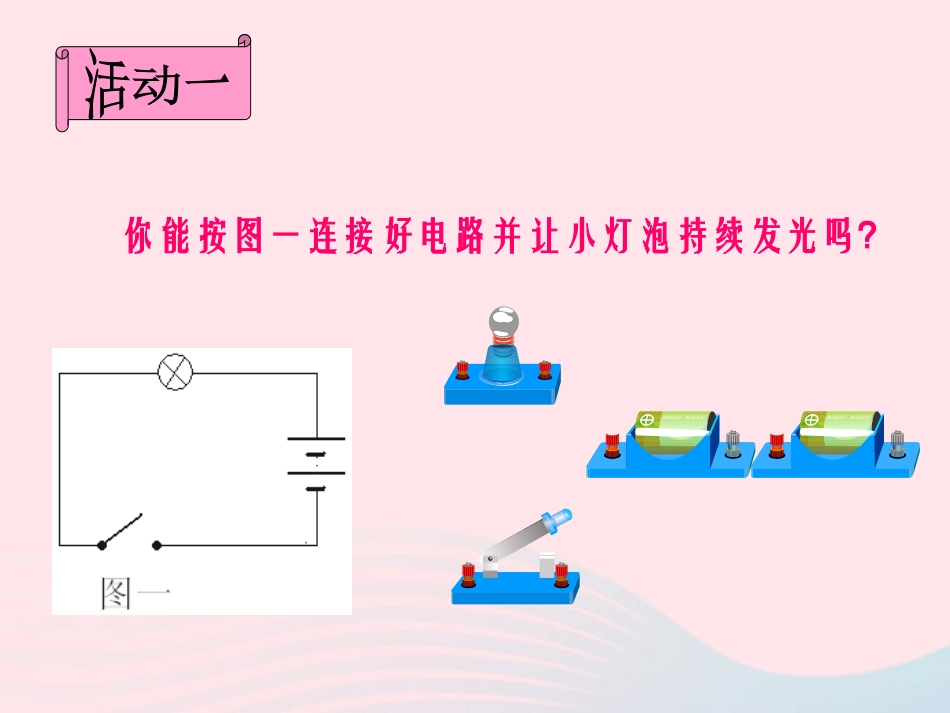

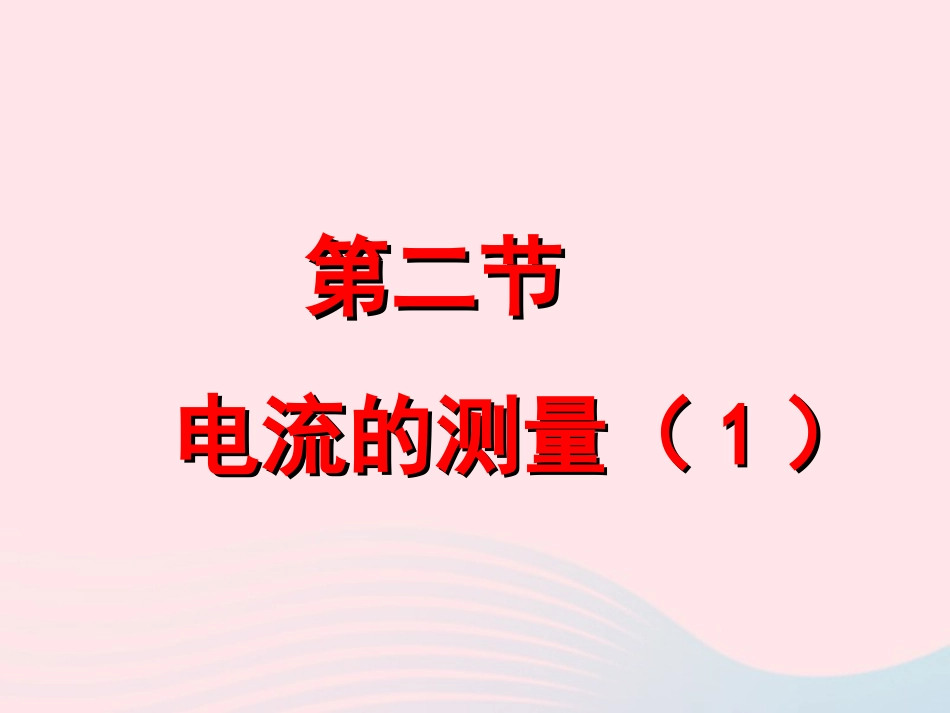

第二节第二节电流的测量(电流的测量(11))你能按图一连接好电路并让小灯泡持续发光吗?电荷的定向移动形成电流,电流通过小灯泡使小灯泡发光科学上规定:正电荷定向移动的方向为电流的方向(与电子运动方向相反)电流的单位:安培毫安微安符号A符号mA符号µA单位的换算关系:1安=1000毫安1毫安=1000微安一、电流强度电流强度:导体中电流的大小称为电流强度,简称电流。指单位时间内通过导线某一横截面积的电荷的多少。符号:I练习:1.0.5安培=毫安=微安5005×1052.200毫安=安培=微安0.22×1053.10000微安=安培0.01A电流表的符号:电流表的符号:仪器:电流表二、电流的测量观察电流表外观结构指针符号调零旋钮“负”接线柱“正”接线柱刻度二、电流的测量仔细观察你桌子上的电流表结构,并把大小量程、一大格、一小格的电流值填入表中。量程(A)一大格(A)一小格(A)大量程小量程1A0~3A0.1A0.2A0~0.6A0.02A二、电流的测量□确认目前使用的电流表的量程.□确认每个大格和每个小格所代表的电流值.□先数大格后数小格------选择量程选择量程------串串联联---正入负出------防止短路防止短路电流表使用规则正确选择正确选择量程量程,试触法,试触法电流表电流表串联串联在被测电路中在被测电路中使电流从电流表的使电流从电流表的““+”+”接线柱流进接线柱流进,,““-”-”接线柱流出。接线柱流出。绝对绝对不允许不允许不经过不经过用电器用电器而把电流表而把电流表直接直接连到电源两极连到电源两极,,不能和用电器并联不能和用电器并联..测量通过小灯泡的电流值活动:按图4-23连接电路,闭合开关,观察灯的亮度,并测出电流值。将一节干电池换成两节,观察灯的亮度,并测电流值。1、某电路中的电流为300毫安,合安。2.分别读出图电流表的示数,Ia=安,Ib=安。3.在使用电流表的规则中,下列说法不正确的是()A.电流表要串联在电路中B.必须使电流从“+”接线柱流进电流表,从“—”接线柱流出电流表C.被测电流不要超过电流表的量程D.可以把电流表直接连在电源的两极上4、用某电流表测某部分电流电路的强度时,指针位置如图所示,问该部分电路中的电流强度可能为多少?5、如图b所示的电路中,闭合开关后发现电流表的指针偏转到图a所在的位置,于是你立即,同时为了完成实验,你应该采取什么措施?如甲图电路,当开关s闭合后,电流表的指针偏转如乙图所示,其中a电流表测量的是通过选填(“电源…‘L1”或“L2”)的电流,b电流表的读数应是安。如甲图电路,当开关s闭合后,电流表的指针偏转如乙图所示,其中a电流表测量的是通过选填(“电源…‘L1”或“L2”)的电流,b电流表的读数应是安。心电图心电图指的是心脏在每个心动周期中,由起搏点、心房、心室相继兴奋,伴随着心电图生物电的变化,通过心电描记器从体表引出多种形式的电位变化的图形(简称ECG)。心电图是心脏兴奋的发生、传播及恢复过程的客观指标。课后拓展人体与电流0.6mA~1.5mA手指开始感觉发麻无感觉2mA~3mA手指感受觉强烈发麻无感觉5mA~7mA手指肌肉感觉痉挛手指感灼热和刺痛8mA~10mA手指关节与手掌感觉痛,手已难以脱离电源,但尚能摆脱电源感灼热增加20mA~25mA手指感觉剧痛,迅速麻痹,不能摆脱电源,呼吸困难灼热更增,手的肌肉开始痉挛50mA~80mA呼吸麻痹,心房开始震颤强烈灼痛,手的肌肉痉挛,呼吸困难90mA~100mA呼吸麻痹,持续3min后或更长时间后,心脏麻痹或心房停止跳动呼吸麻痹从表中看出,当人体通过0.6mA的电流,会引起人体麻刺的感觉;通过20mA安的电流,就会引起剧痛和呼吸困难;通过50mA安的电流就有生命危险;通过100mA安以上的电流,就能引起心脏麻痹、心房停止跳动,直至死亡。课后拓展现在有一只电流表,它的两个量程分别为“0~0.6A”和“0~3A”,如果某电路中的电流估计是0.48A左右,此时应该选择哪个量程?理由是什么?(图a)(图b)下面图中都有哪些不合理的地方:下面图中都有哪些不合理的地方:电流表的接法
