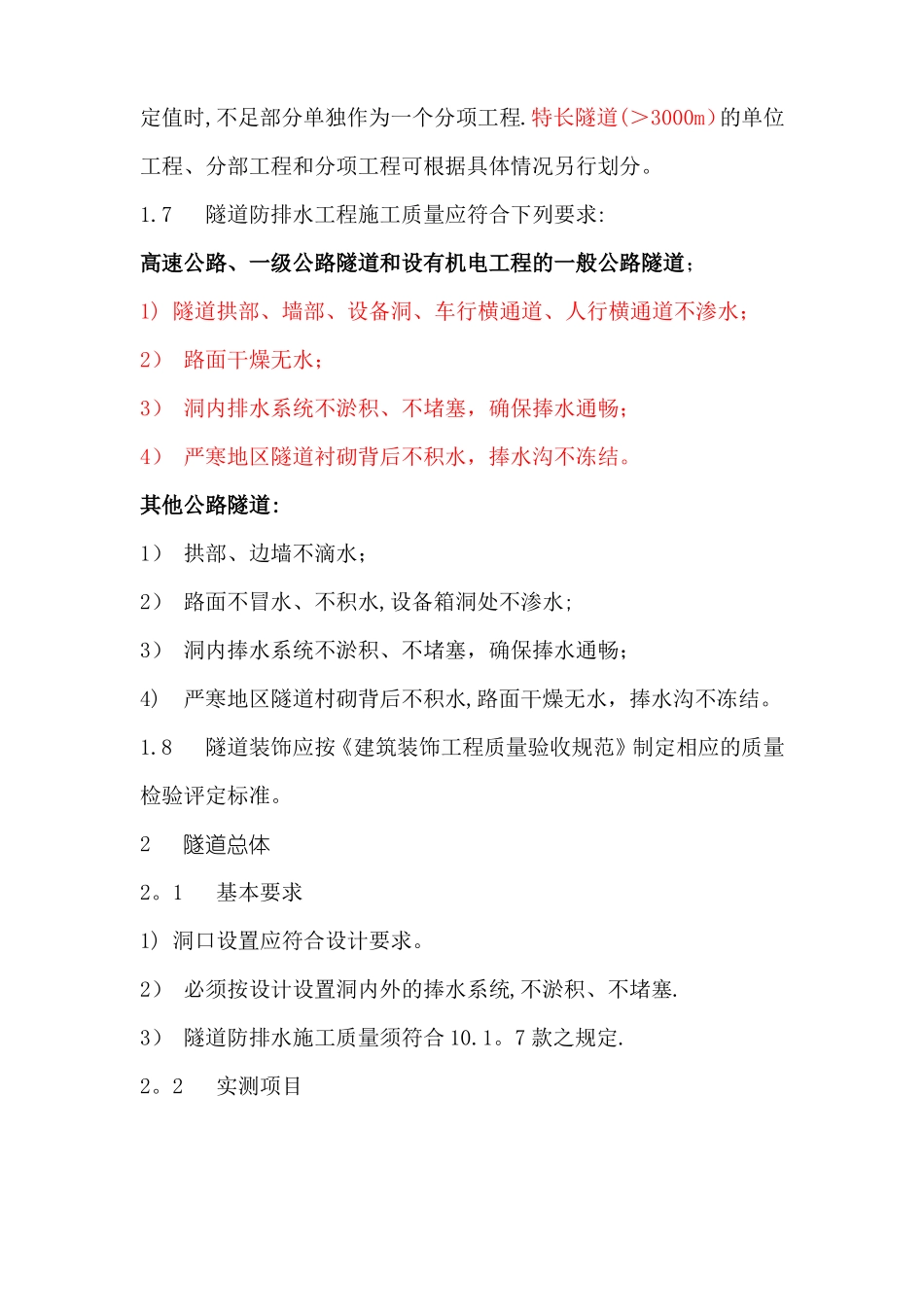

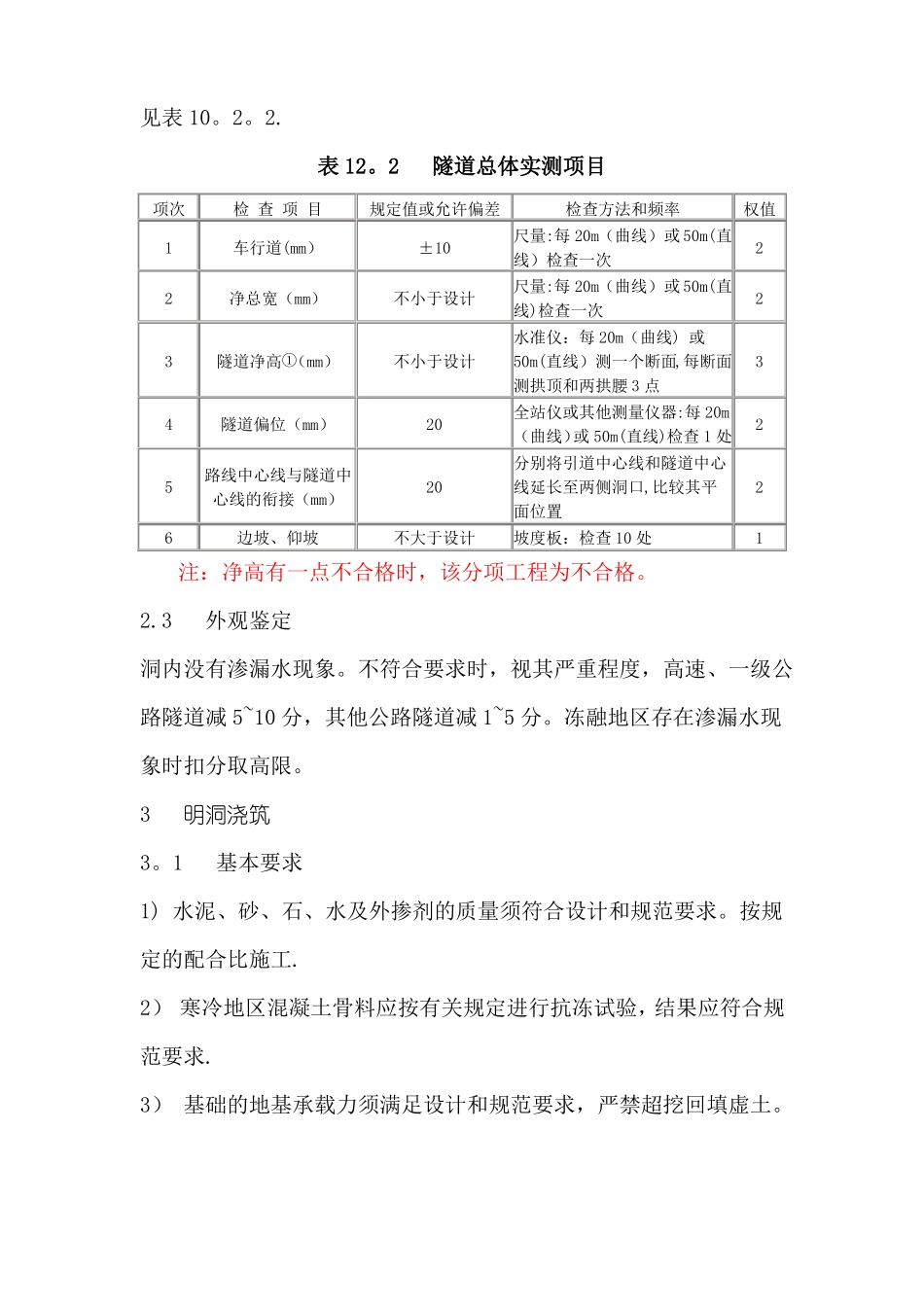

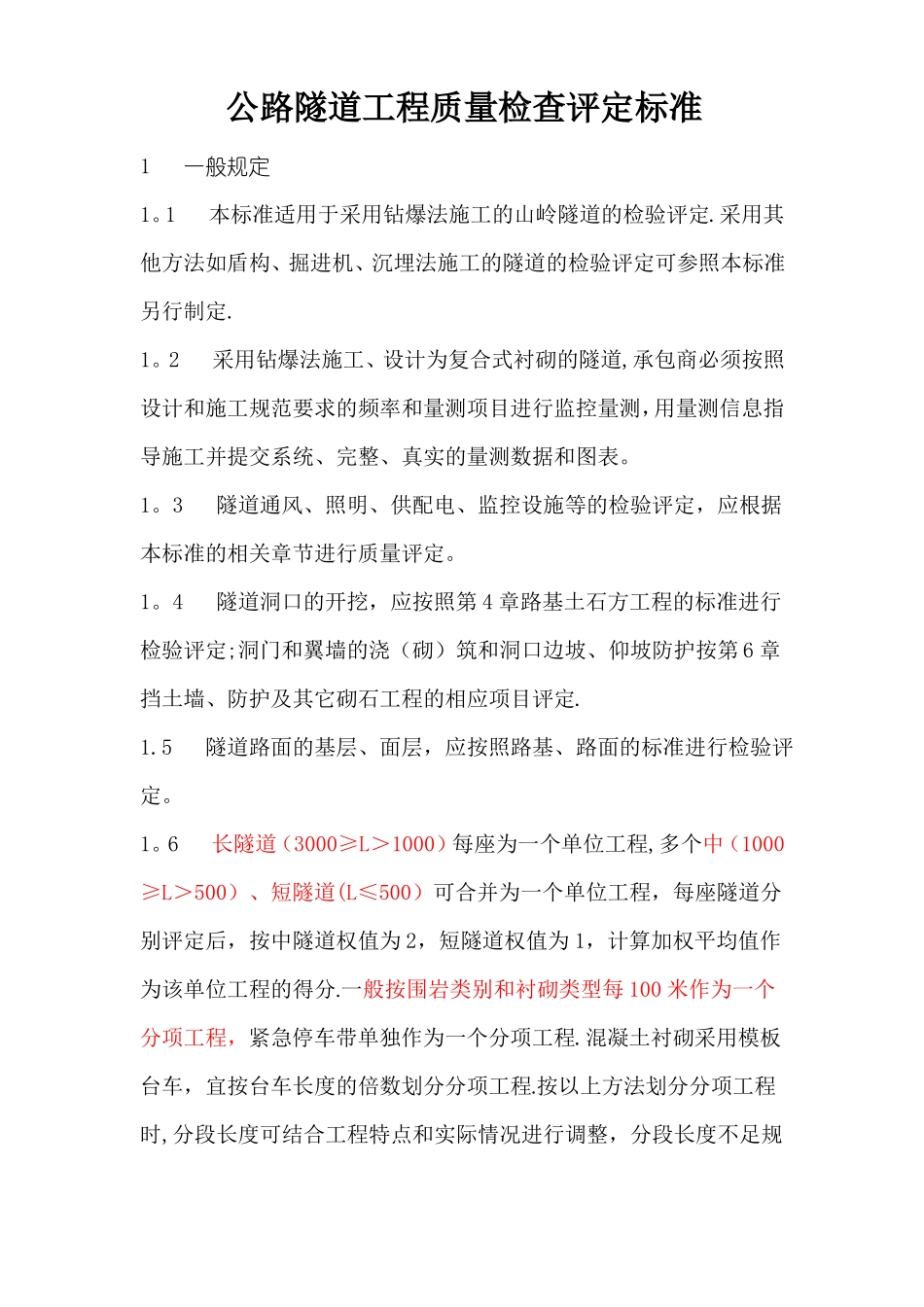

公路隧道工程质量检查评定标准1一般规定1。1本标准适用于采用钻爆法施工的山岭隧道的检验评定.采用其他方法如盾构、掘进机、沉埋法施工的隧道的检验评定可参照本标准另行制定.1。2采用钻爆法施工、设计为复合式衬砌的隧道,承包商必须按照设计和施工规范要求的频率和量测项目进行监控量测，用量测信息指导施工并提交系统、完整、真实的量测数据和图表。1。3隧道通风、照明、供配电、监控设施等的检验评定，应根据本标准的相关章节进行质量评定。1。4隧道洞口的开挖，应按照第4章路基土石方工程的标准进行检验评定;洞门和翼墙的浇（砌）筑和洞口边坡、仰坡防护按第6章挡土墙、防护及其它砌石工程的相应项目评定.1.5隧道路面的基层、面层，应按照路基、路面的标准进行检验评定。1。6长隧道（3000≥L＞1000）每座为一个单位工程,多个中（1000≥L＞500）、短隧道(L≤500）可合并为一个单位工程，每座隧道分别评定后，按中隧道权值为2，短隧道权值为1，计算加权平均值作为该单位工程的得分.一般按围岩类别和衬砌类型每100米作为一个分项工程，紧急停车带单独作为一个分项工程.混凝土衬砌采用模板台车，宜按台车长度的倍数划分分项工程.按以上方法划分分项工程时,分段长度可结合工程特点和实际情况进行调整，分段长度不足规定值时,不足部分单独作为一个分项工程.特长隧道(＞3000m）的单位工程、分部工程和分项工程可根据具体情况另行划分。1.7隧道防排水工程施工质量应符合下列要求:高速公路、一级公路隧道和设有机电工程的一般公路隧道；1)隧道拱部、墙部、设备洞、车行横通道、人行横通道不渗水；2）路面干燥无水；3）洞内排水系统不淤积、不堵塞，确保捧水通畅；4）严寒地区隧道衬砌背后不积水，捧水沟不冻结。其他公路隧道:1）拱部、边墙不滴水；2）路面不冒水、不积水,设备箱洞处不渗水;3）洞内捧水系统不淤积、不堵塞，确保捧水通畅；4)严寒地区隧道村砌背后不积水,路面干燥无水，捧水沟不冻结。1.8隧道装饰应按《建筑装饰工程质量验收规范》制定相应的质量检验评定标准。2隧道总体2。1基本要求1)洞口设置应符合设计要求。2）必须按设计设置洞内外的捧水系统,不淤积、不堵塞.3）隧道防排水施工质量须符合10.1。7款之规定.2。2实测项目见表10。2。2.表12。2隧道总体实测项目项次12检查项目车行道(mm）净总宽（mm）规定值或允许偏差±10不小于设计检查方法和频率尺量:每20m（曲线）或50m(直线）检查一次尺量:每20m（曲线）或50m(直线)检查一次水准仪：每20m（曲线)或50m(直线）测一个断面,每断面测拱顶和两拱腰3点全站仪或其他测量仪器:每20m（曲线）或50m(直线)检查1处分别将引道中心线和隧道中心线延长至两侧洞口,比较其平面位置坡度板：检查10处权值223隧道净高（mm）①不小于设计34隧道偏位（mm）路线中心线与隧道中心线的衔接（mm）边坡、仰坡2025620不大于设计21注：净高有一点不合格时，该分项工程为不合格。2.3外观鉴定洞内没有渗漏水现象。不符合要求时，视其严重程度，高速、一级公路隧道减5~10分，其他公路隧道减1~5分。冻融地区存在渗漏水现象时扣分取高限。3明洞浇筑3。1基本要求1)水泥、砂、石、水及外掺剂的质量须符合设计和规范要求。按规定的配合比施工.2）寒冷地区混凝土骨料应按有关规定进行抗冻试验，结果应符合规范要求.3）基础的地基承载力须满足设计和规范要求，严禁超挖回填虚土。4)钢筋的加工、接头、焊接和安装以及混凝土的拌制、运输、灌注、养护、拆模均须符合设计和规范要求。5）明洞与暗洞应连接良好,符合设计和规范要求.3.2实测项目见表10.3。2。表13。2明洞浇筑实测项目项次123检查项目混凝土强度(MPa）混凝土厚度(mm）混凝土平整度（mm）规定值或允许偏差在合格标准内不小于设计20检查方法和频率按附录D检查尺量或地质雷达：每20m检查一个断面，每个断面自拱项每3米检查1点。2m直尺：每10m每侧检查2处权值3313。3外观鉴定1）混凝土表面密实，每延米的隧道面积中，蜂窝麻面和气泡面积不超过0。5％.不符合要求时,每超过0。5％减0。5~1分.蜂窝麻面深度超过5mm时不论面积大小,发现一处减1分。深度超过10mm时应处理.2)结构轮廓线条顺直美观,混凝土颜色均...
