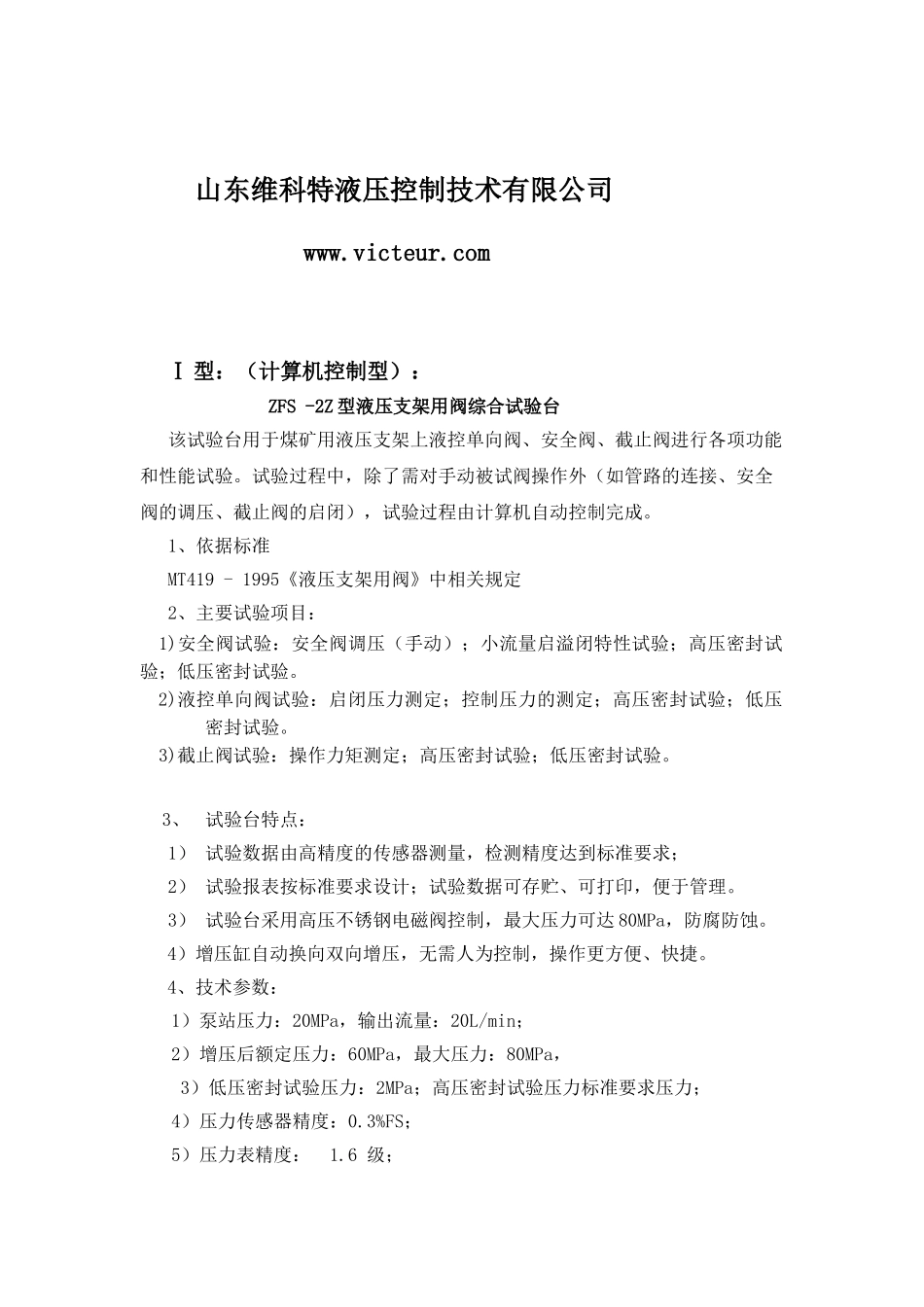

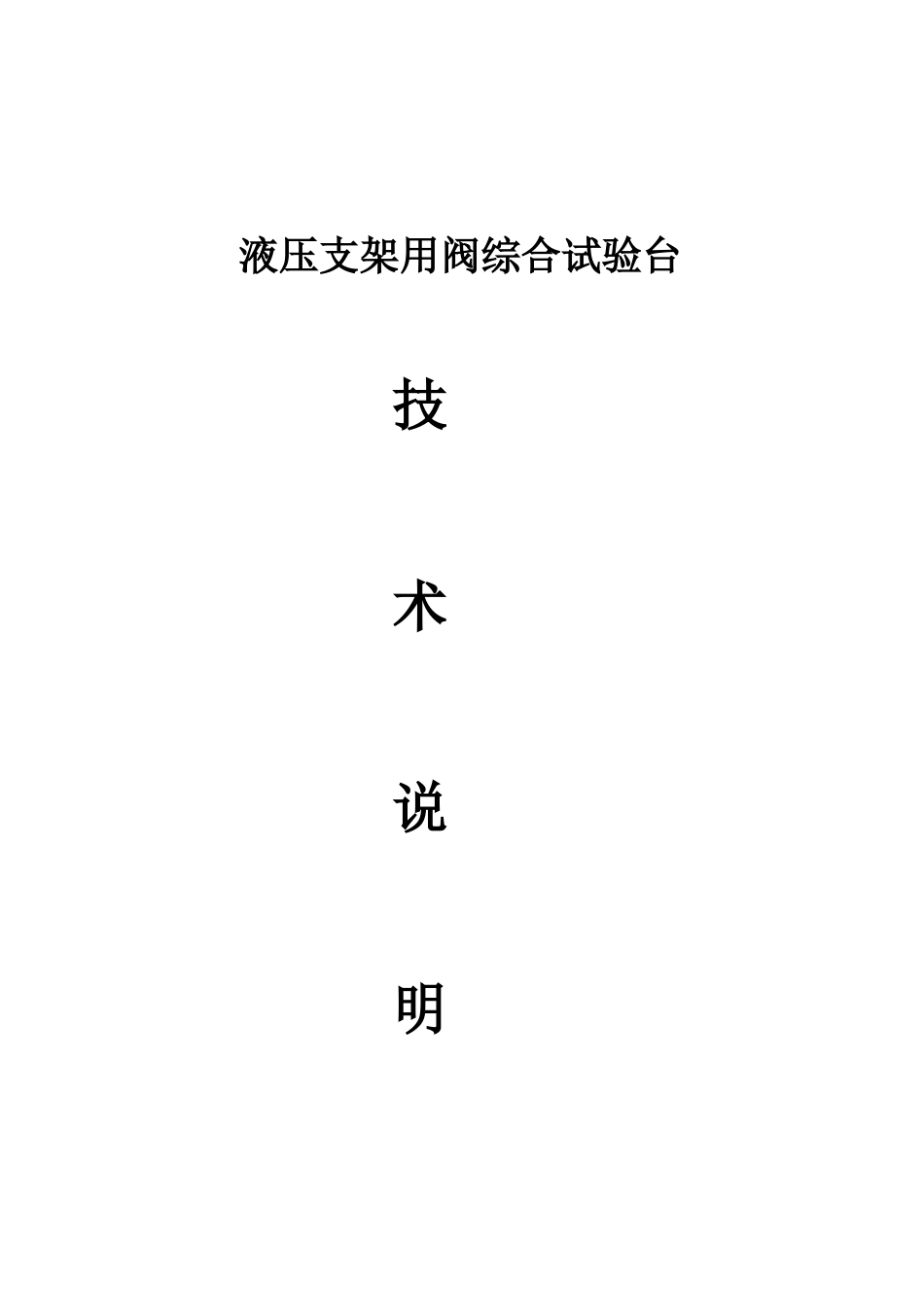

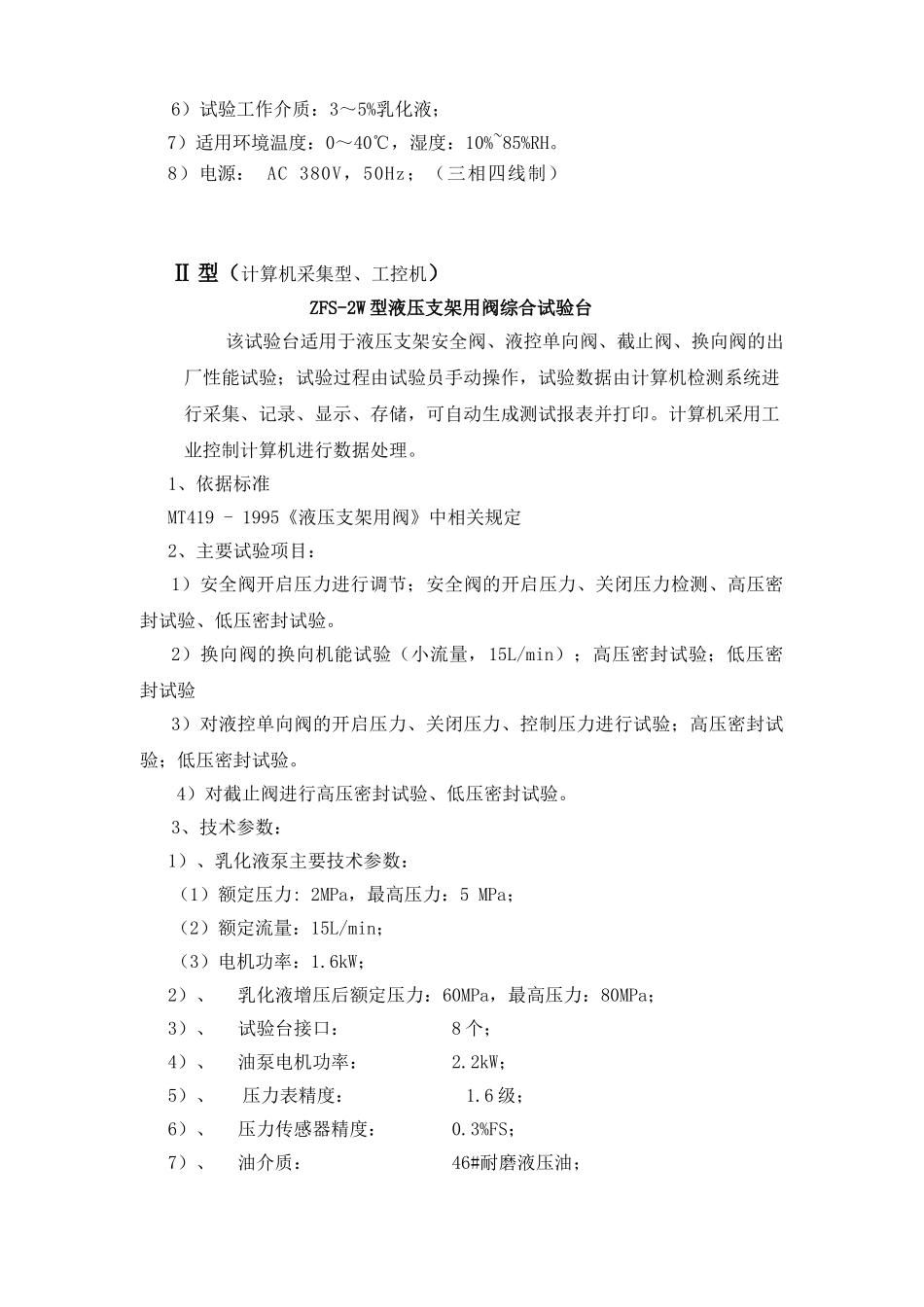

液压支架用阀综合试验台技术说明山东维科特液压控制技术有限公司www.victeur.comⅠ型：（计算机控制型）：ZFS-2Z型液压支架用阀综合试验台该试验台用于煤矿用液压支架上液控单向阀、安全阀、截止阀进行各项功能和性能试验。试验过程中，除了需对手动被试阀操作外（如管路的连接、安全阀的调压、截止阀的启闭），试验过程由计算机自动控制完成。1、依据标准MT419-1995《液压支架用阀》中相关规定2、主要试验项目：1)安全阀试验：安全阀调压（手动）；小流量启溢闭特性试验；高压密封试验；低压密封试验。2)液控单向阀试验：启闭压力测定；控制压力的测定；高压密封试验；低压密封试验。3)截止阀试验：操作力矩测定；高压密封试验；低压密封试验。3、试验台特点：1）试验数据由高精度的传感器测量，检测精度达到标准要求；2）试验报表按标准要求设计；试验数据可存贮、可打印，便于管理。3）试验台采用高压不锈钢电磁阀控制，最大压力可达80MPa，防腐防蚀。4）增压缸自动换向双向增压，无需人为控制，操作更方便、快捷。4、技术参数：1）泵站压力：20MPa，输出流量：20L/min；2）增压后额定压力：60MPa，最大压力：80MPa，3）低压密封试验压力：2MPa；高压密封试验压力标准要求压力；4）压力传感器精度：0.3%FS；5）压力表精度：1.6级；6）试验工作介质：3～5%乳化液；7）适用环境温度：0～40℃，湿度：10%~85%RH。8）电源：AC380V，50Hz；（三相四线制）Ⅱ型（计算机采集型、工控机）ZFS-2W型液压支架用阀综合试验台该试验台适用于液压支架安全阀、液控单向阀、截止阀、换向阀的出厂性能试验；试验过程由试验员手动操作，试验数据由计算机检测系统进行采集、记录、显示、存储，可自动生成测试报表并打印。计算机采用工业控制计算机进行数据处理。1、依据标准MT419-1995《液压支架用阀》中相关规定2、主要试验项目：1）安全阀开启压力进行调节；安全阀的开启压力、关闭压力检测、高压密封试验、低压密封试验。2）换向阀的换向机能试验（小流量，15L/min）；高压密封试验；低压密封试验3）对液控单向阀的开启压力、关闭压力、控制压力进行试验；高压密封试验；低压密封试验。4）对截止阀进行高压密封试验、低压密封试验。3、技术参数：1）、乳化液泵主要技术参数：（1）额定压力:2MPa，最高压力：5MPa；（2）额定流量：15L/min；（3）电机功率：1.6kW；2）、乳化液增压后额定压力：60MPa，最高压力：80MPa；3）、试验台接口：8个；4）、油泵电机功率：2.2kW；5）、压力表精度：1.6级；6）、压力传感器精度：0.3%FS；7）、油介质：46#耐磨液压油；8）、液介质：3%-5%乳化液；9）、电源：AC380V,50Hz；（三相四线制）10）、适用环境温度：0～40℃，湿度：10%～85%RH。Ⅲ型（计算机采集型，普通计算机）：ZFS-1W型液压支架用阀综合试验台该试验台适用于液压支架安全阀、液控单向阀、截止阀、换向阀的出厂性能试验；试验过程由试验员手动操作，试验数据由计算机检测系统进行采集、记录、显示、存储，可自动生成测试报表并打印。计算机采用普通商用计算机进行数据处理，不含电控柜。1、依据标准MT419-1995《液压支架用阀》中相关规定2、主要试验项目：1）安全阀开启压力进行调节；安全阀的开启压力、关闭压力检测、高压密封试验、低压密封试验。2）换向阀的换向机能试验（小流量，15L/min）；高压密封试验；低压密封试验3）对液控单向阀的开启压力、关闭压力、控制压力进行试验；高压密封试验；低压密封试验。4）对截止阀进行高压密封试验；低压密封试验。3、技术参数：1）、乳化液泵主要技术参数：（1）额定压力:2MPa，最高压力：5MPa；（2）额定流量：15L/min；（3）电机功率：1.6kW；2）、乳化液增压后额定压力：60MPa，最高压力：80MPa；3）、试验台接口：8个；4）、油泵电机功率：2.2kW；5）、压力表精度：1.6级；6）、压力传感器精度：0.3%FS；7）、油介质：46#耐磨液压油；8）、液介质：3%-5%乳化液；9）、电源：AC380V,50Hz；（三相四线制）10）、适用环境温度：0～40℃，湿度：10%～85%RHⅣ型（手动试验台、无计算机）：ZFS-1S型液压支架用阀综合试验台该设备操作方便，功能完善，...
