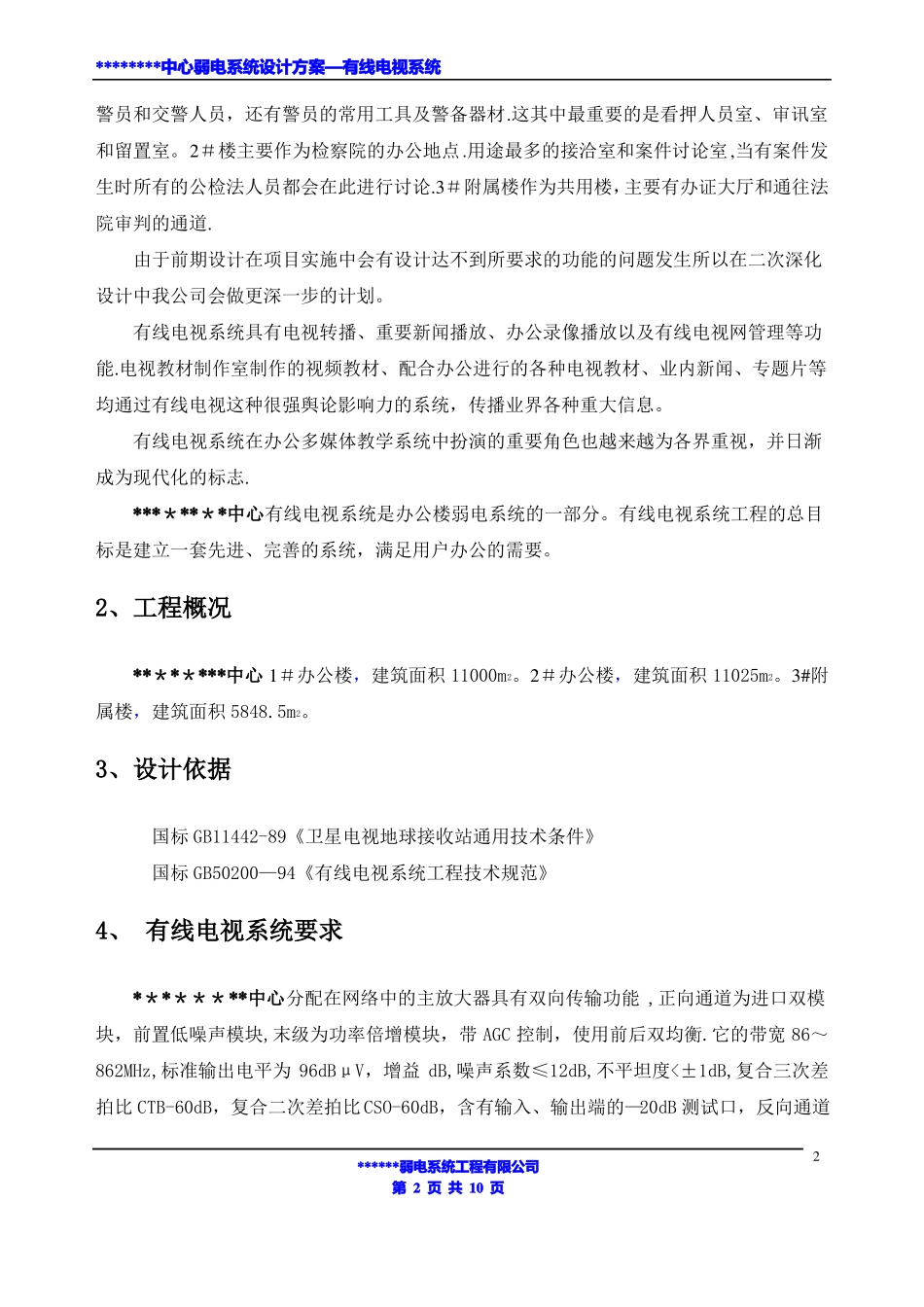

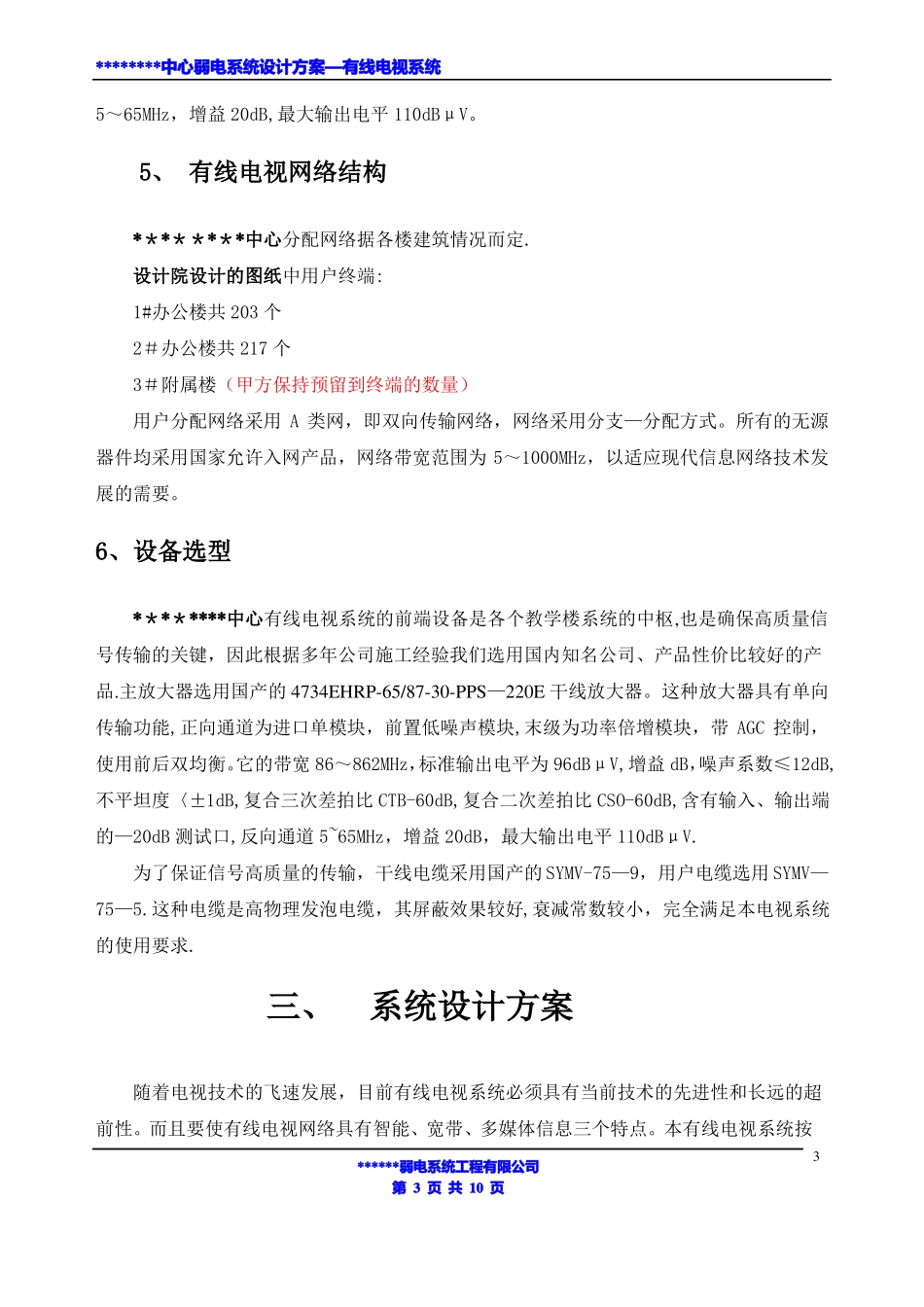

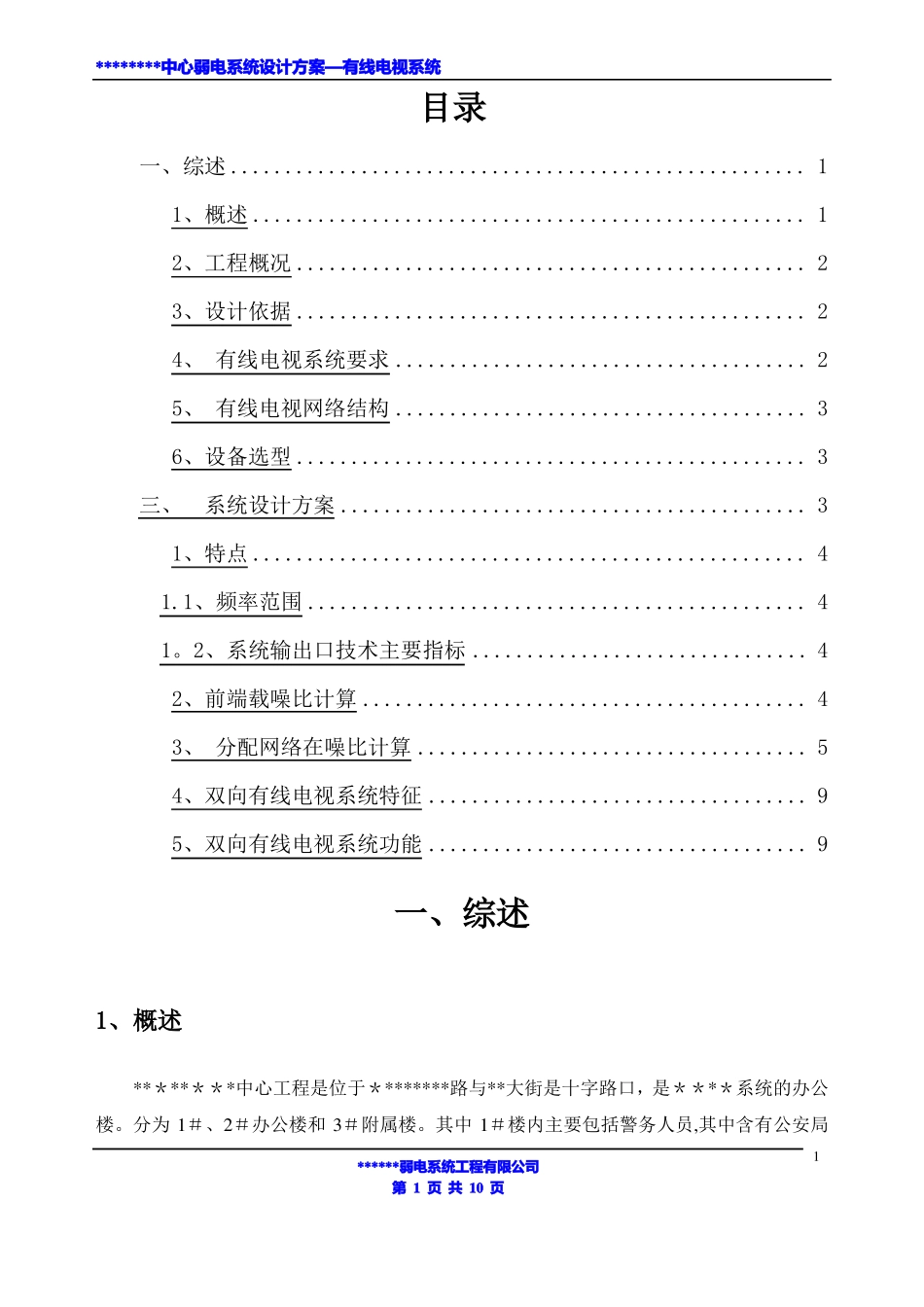

********中心弱电系统设计方案—有线电视系统目录一、综述.....................................................11、概述...................................................12、工程概况...............................................23、设计依据...............................................24、有线电视系统要求......................................25、有线电视网络结构......................................36、设备选型...............................................3三、系统设计方案...........................................31、特点...................................................41.1、频率范围..............................................41。2、系统输出口技术主要指标...............................42、前端载噪比计算.........................................43、分配网络在噪比计算....................................54、双向有线电视系统特征...................................95、双向有线电视系统功能...................................9一、综述1、概述**＊**＊＊*中心工程是位于＊*******路与**大街是十字路口，是＊＊*＊系统的办公楼。分为1＃、2＃办公楼和3＃附属楼。其中1＃楼内主要包括警务人员,其中含有公安局******弱电系统工程有限公司第1页共10页1********中心弱电系统设计方案—有线电视系统警员和交警人员，还有警员的常用工具及警备器材.这其中最重要的是看押人员室、审讯室和留置室。2＃楼主要作为检察院的办公地点.用途最多的接洽室和案件讨论室,当有案件发生时所有的公检法人员都会在此进行讨论.3＃附属楼作为共用楼，主要有办证大厅和通往法院审判的通道.由于前期设计在项目实施中会有设计达不到所要求的功能的问题发生所以在二次深化设计中我公司会做更深一步的计划。有线电视系统具有电视转播、重要新闻播放、办公录像播放以及有线电视网管理等功能.电视教材制作室制作的视频教材、配合办公进行的各种电视教材、业内新闻、专题片等均通过有线电视这种很强舆论影响力的系统，传播业界各种重大信息。有线电视系统在办公多媒体教学系统中扮演的重要角色也越来越为各界重视，并日渐成为现代化的标志.***＊**＊*中心有线电视系统是办公楼弱电系统的一部分。有线电视系统工程的总目标是建立一套先进、完善的系统，满足用户办公的需要。2、工程概况**＊*＊***中心1＃办公楼，建筑面积11000m。2＃办公楼，建筑面积11025m。3#附属楼，建筑面积5848.5m2。223、设计依据国标GB11442-89《卫星电视地球接收站通用技术条件》国标GB50200—94《有线电视系统工程技术规范》4、有线电视系统要求*＊*＊＊＊**中心分配在网络中的主放大器具有双向传输功能,正向通道为进口双模块，前置低噪声模块,末级为功率倍增模块，带AGC控制，使用前后双均衡.它的带宽86～862MHz,标准输出电平为96dBμV，增益dB,噪声系数≤12dB,不平坦度<±1dB,复合三次差拍比CTB-60dB，复合二次差拍比CSO-60dB，含有输入、输出端的—20dB测试口，反向通道******弱电系统工程有限公司第2页共10页2********中心弱电系统设计方案—有线电视系统5～65MHz，增益20dB,最大输出电平110dBμV。5、有线电视网络结构*＊*＊＊*＊*中心分配网络据各楼建筑情况而定.设计院设计的图纸中用户终端:1#办公楼共203个2＃办公楼共217个3＃附属楼（甲方保持预留到终端的数量）用户分配网络采用A类网，即双向传输网络，网络采用分支—分配方式。所有的无源器件均采用国家允许入网产品，网络带宽范围为5～1000MHz，以适应现代信息网络技术发展的需要。6、设备选型*＊*＊****中心有线电视系统的前端设备是各个教学楼系统的中枢,也是确保高质量信号传输的关键，因此根据多年公司施工经验我们选用国内知名公司、产品性价比较好的产品.主放大器选用国产的4734EHRP-65/87-30-PPS—220E干线放大器。这种放大器具有单向传输功能,正向通道为进口单模块，前置低噪声模块,末级为功率倍增模块，带AGC控制，使用前后双均衡。它的带宽86～862MHz，标准输出电平为96dBμV,增益dB，噪...
