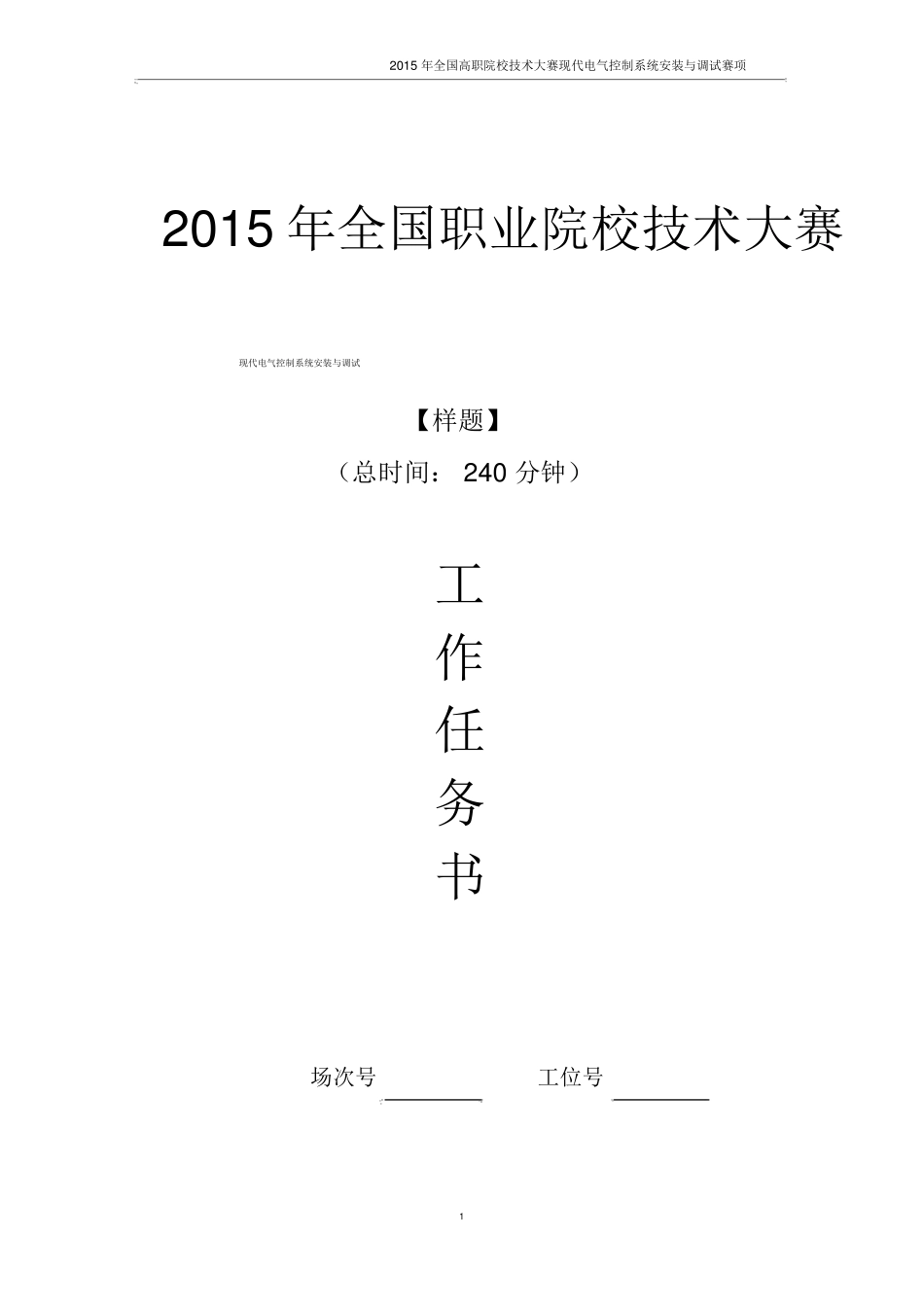

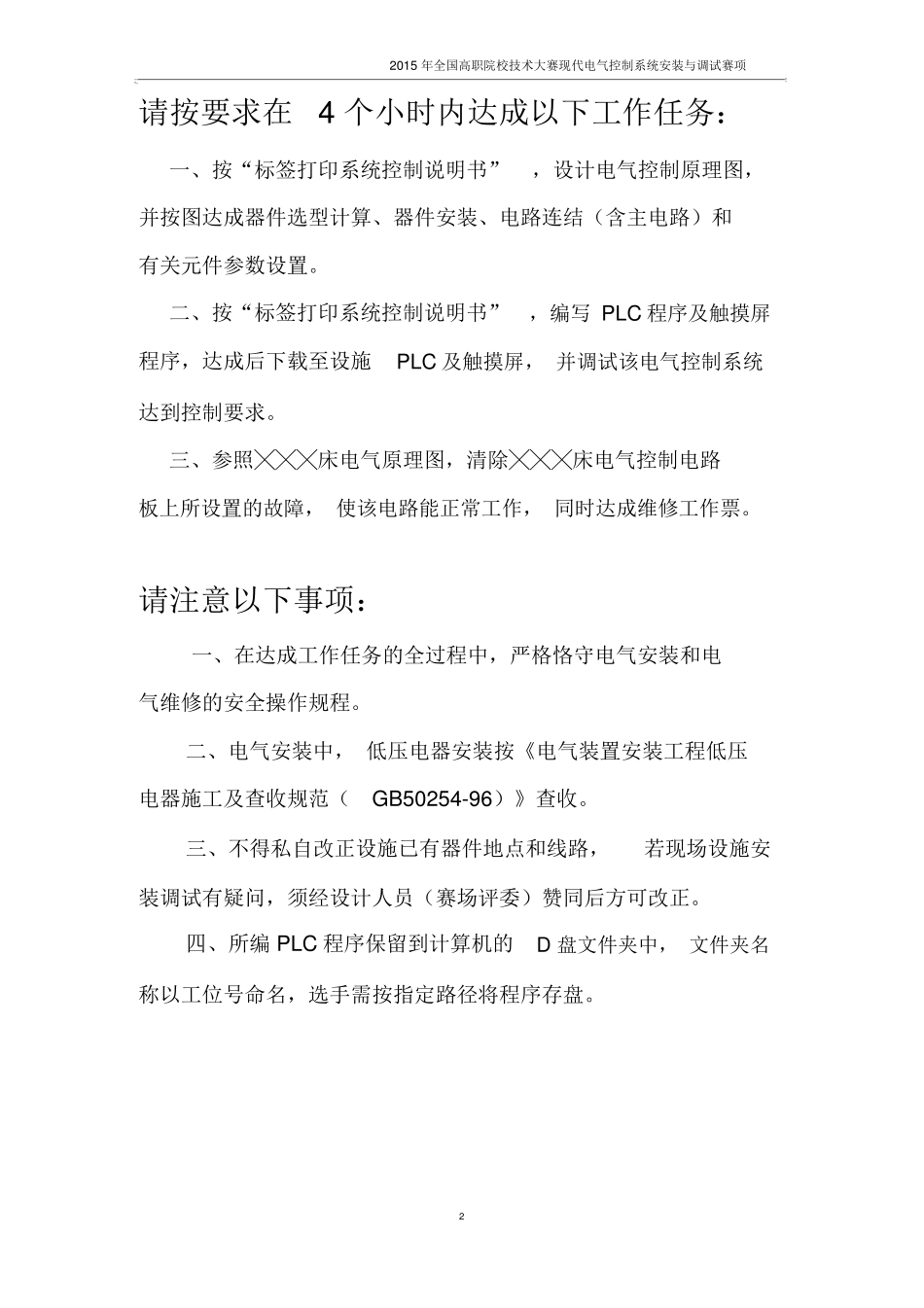

2015年全国高职院校技术大赛现代电气控制系统安装与调试赛项2015年全国职业院校技术大赛现代电气控制系统安装与调试【样题】（总时间：240分钟）工作任务书场次号工位号12015年全国高职院校技术大赛现代电气控制系统安装与调试赛项请按要求在4个小时内达成以下工作任务：一、按“标签打印系统控制说明书”，设计电气控制原理图，并按图达成器件选型计算、器件安装、电路连结（含主电路）和有关元件参数设置。二、按“标签打印系统控制说明书”，编写PLC程序及触摸屏程序，达成后下载至设施PLC及触摸屏，并调试该电气控制系统达到控制要求。三、参照╳╳╳床电气原理图，清除╳╳╳床电气控制电路板上所设置的故障，使该电路能正常工作，同时达成维修工作票。请注意以下事项：一、在达成工作任务的全过程中，严格恪守电气安装和电气维修的安全操作规程。二、电气安装中，低压电器安装按《电气装置安装工程低压电器施工及查收规范（GB50254-96）》查收。三、不得私自改正设施已有器件地点和线路，若现场设施安装调试有疑问，须经设计人员（赛场评委）赞同后方可改正。四、所编PLC程序保留到计算机的D盘文件夹中，文件夹名称以工位号命名，选手需按指定路径将程序存盘。22015年全国高职院校技术大赛现代电气控制系统安装与调试赛项标签打印系统控制说明书一、标签打印系统运转说明标签打印系统是用于工业、商业、商场、零售业、物流、仓储、图书室等需要的条形码、二维码等标签制作，拥有采纳正确控制、高速运转、一体系作等要求的系统。标签打印系统由以下电气控制回路构成：打码电机M1控制回路【M1为双速电机，需要考虑过载、联锁保护】。上色电机M2控制回路【M2为三相异步电机（不带速度继电器），只进行单向正转运转】。传递带电机M3控制回路【M3为三相异步电动机（带速度继电器），由变频器进行多段速控制,变频器参数设置为第一段速为15Hz，第二段速为30Hz，第三段速为40Hz、第四段速为50Hz，加快时间0.2秒,减速时间0.3秒】。热封滚轮电机M4控制回路【M4为三相异步电机（不带速度继电器），只进行单向正转运转】。上色喷涂进给电机M5控制回路【M5为伺服电机；伺服电机参数设置以下：伺服电机旋转一周需要1000个脉冲，正转/反转的转速可为1圈/秒～3圈/秒；正转对应上色喷涂电机向下进给】。以电动机旋转“顺时针旋转为正向,逆时针旋转为反向”为准。二、标签打印系统安装方案要求1、本系统使用三台PLC，网络指定Q0CPU/S7-300/S7-1500为主站，2台FX3U/S7-200Smart/S7-1200为从站，分别以CC_Link或工业以太网的形式组网。2、MCGS触摸屏应连结到系统中主站PLC上（三菱系统中触摸屏连结到QPLC的RS232端口；西门子系统中触摸屏连结到的以太网端口，不赞同连结到互换机）。S7-300/S7-150032015年全国高职院校技术大赛现代电气控制系统安装与调试赛项3、电机控制、I/O、HMI与PLC组合分派方案（其余自行定义）：方案电机三菱Q系列+FX3U系列方案西门子S7-300+S7-200Smart方案S7-300S7-200Smart西门子S7-1500+S7-1200方案CPU1511CPU1212CHMIM1、M2、M4SB1～SB6HL1～HL3Q00UCPUFX3U-48MR6ES7288-1SR40-0AA06ES7212-1BE40-0XB0M3、M5、编码器SQ1～SQ5FX3U-48MTS7-200Smart6ES7288-1ST30-0AA0CPU1212C6ES7212-1AE40-0XB04、依据本说明书设计电气控制原理图，依据所设计的电路图连结电路，不赞同借用机床查核单元电气回路。把2台从站PLC电气原理图绘制在标准图纸上，并标明I/O定义功能和变频器、伺服驱动器主要参数及功能，不需要绘制其余电机主电路。在“设计”栏中填当选手工位号，在“制图”栏中填入PLC品牌型号。5、三台PLC和变频器安装地点要求如图2所示,不赞同自行定义地点，不得私自改正设施已有器件地点和线路，其余器件地点自行定义。从站：三菱FX3U-48MT/西门子S7-200Smart（6ES7288-1ST30-0AA0）/西门子CPU1212C（6ES7212-1AE40-0XB0）变频器：三菱FR-E740/西门子MM42042015年全国高职院校技术大赛现代电气控制系统安装与调试赛项（a）正面从站：三菱FX3U-48MR/西门子S7-200Smart（6ES7288-1SR40-0AA0）/西门子CPU1212C（6ES7212-1BE40-0XB0）主站：三菱Q00UCPU/西门子S7-300/西门子S...
