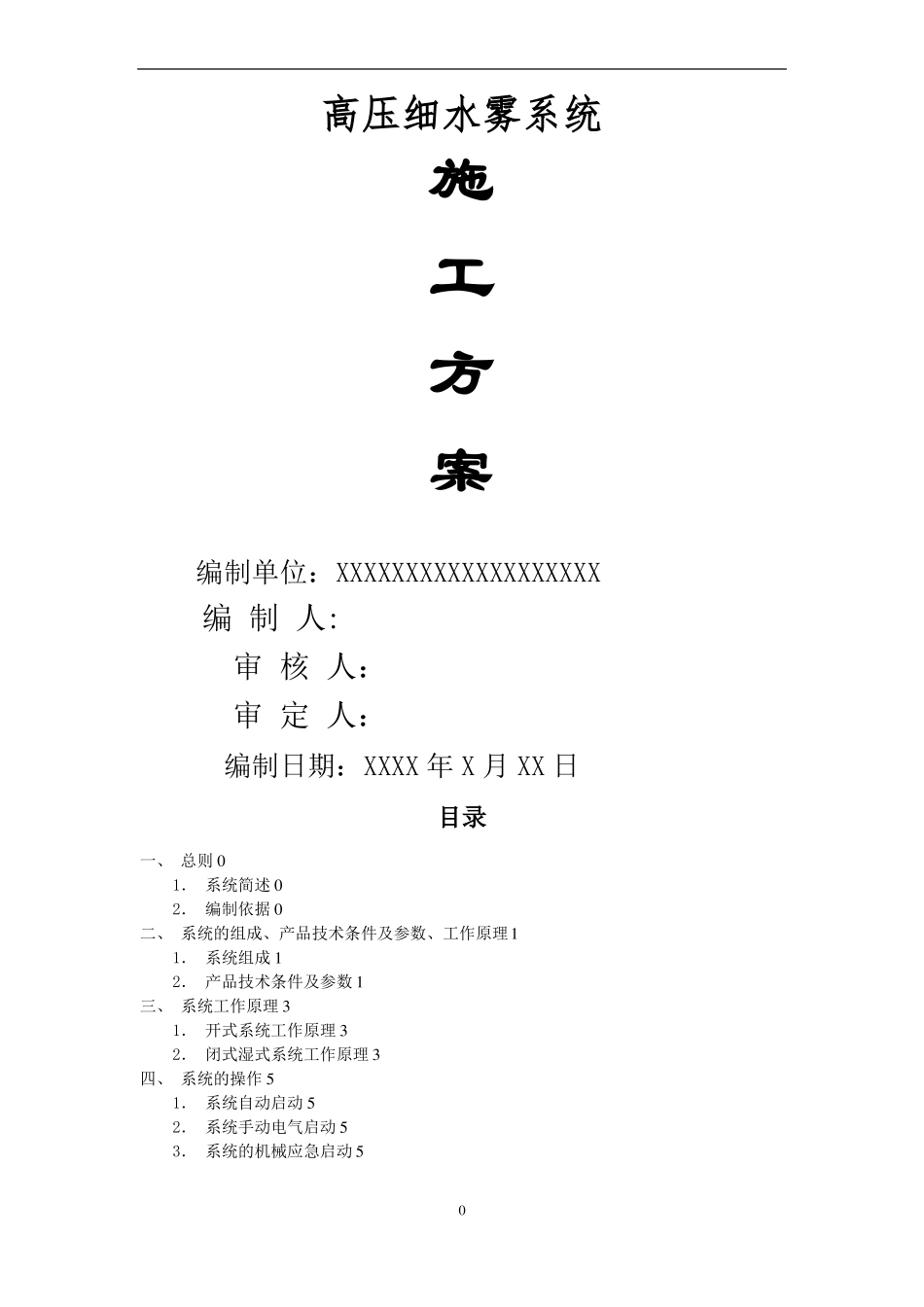

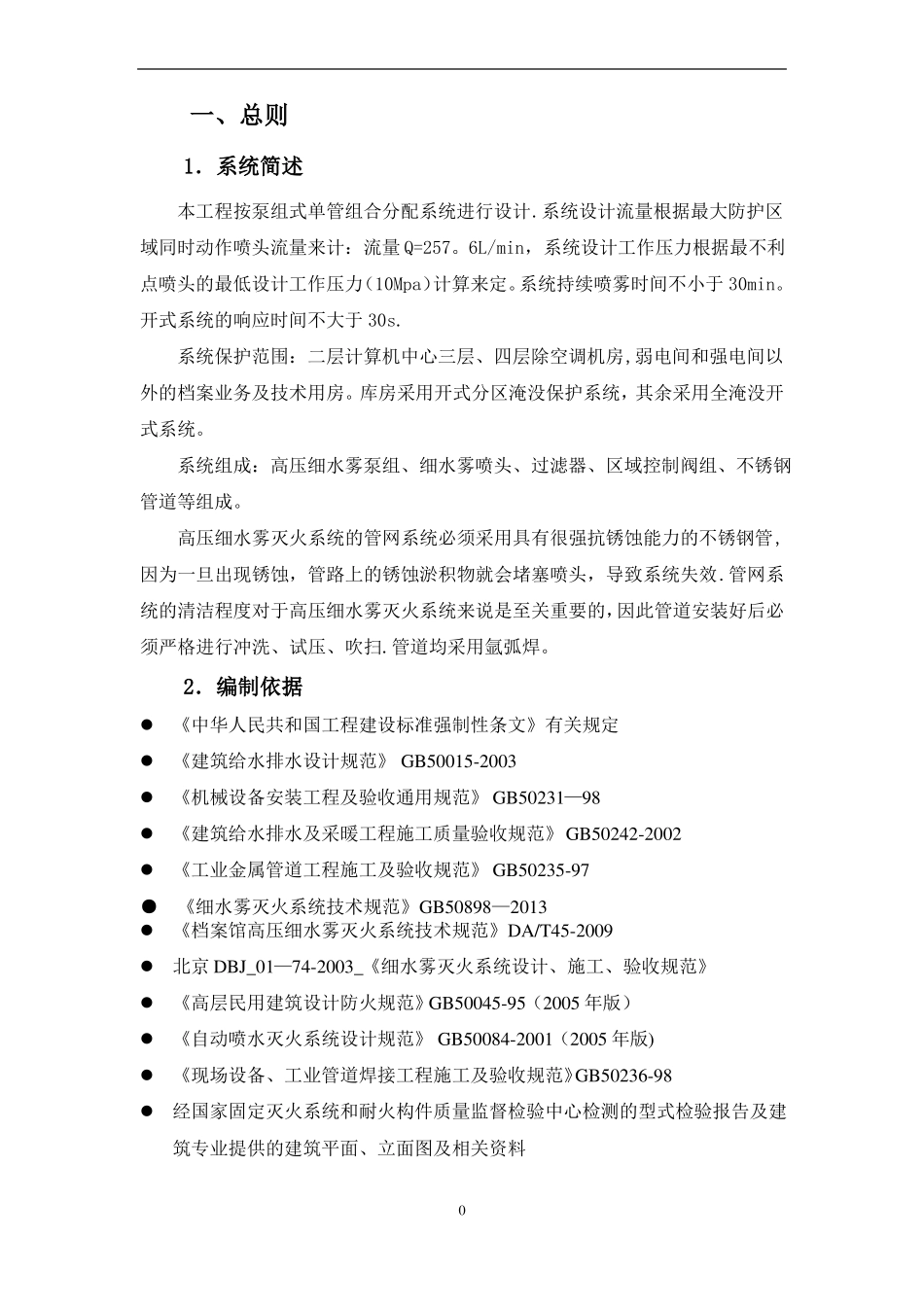

高压细水雾系统施工方案编制单位:XXXXXXXXXXXXXXXXXXX编制人:审核人:审定人:编制日期:XXXX年X月XX日目录一、总则01.系统简述02.编制依据0二、系统的组成、产品技术条件及参数、工作原理11.系统组成12.产品技术条件及参数1三、系统工作原理31.开式系统工作原理32.闭式湿式系统工作原理3四、系统的操作51.系统自动启动52.系统手动电气启动53.系统的机械应急启动504.系统恢复5五、系统主要施工工艺和方法51.高压泵组的安装62.高压区域阀组及阀箱安装93.细水雾喷头安装94.管道及管道附件的安装95.管路系统的水压强度试验、气压严密性试验156.管路系统吹扫157.系统开通调试16六、项目实施进度计划20七、质量保证措施23八、安全、文明施工保证措施26九、拟用于本工程的施工设备34十、施工人员编制错误!未定义书签。附图一:支吊架式样图附图二:管道支吊架安装图附图三:高压细水雾施工进度计划附图四:质量保证组织机构图附图五:项目安全组织机构图附图六:细水雾施工人员组成图附表一:细水雾管道焊接工艺指导书1一、总则1.系统简述本工程按泵组式单管组合分配系统进行设计.系统设计流量根据最大防护区域同时动作喷头流量来计:流量Q=257。6L/min,系统设计工作压力根据最不利点喷头的最低设计工作压力(10Mpa)计算来定。系统持续喷雾时间不小于30min。开式系统的响应时间不大于30s.系统保护范围:二层计算机中心三层、四层除空调机房,弱电间和强电间以外的档案业务及技术用房。库房采用开式分区淹没保护系统,其余采用全淹没开式系统。系统组成:高压细水雾泵组、细水雾喷头、过滤器、区域控制阀组、不锈钢管道等组成。高压细水雾灭火系统的管网系统必须采用具有很强抗锈蚀能力的不锈钢管,因为一旦出现锈蚀,管路上的锈蚀淤积物就会堵塞喷头,导致系统失效.管网系统的清洁程度对于高压细水雾灭火系统来说是至关重要的,因此管道安装好后必须严格进行冲洗、试压、吹扫.管道均采用氩弧焊。2.编制依据《中华人民共和国工程建设标准强制性条文》有关规定《建筑给水排水设计规范》GB50015-2003《机械设备安装工程及验收通用规范》GB50231—98《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《工业金属管道工程施工及验收规范》GB50235-97●《细水雾灭火系统技术规范》GB50898—2013《档案馆高压细水雾灭火系统技术规范》DA/T45-2009北京DBJ_01—74-2003_《细水雾灭火系统设计、施工、验收规范》《高层民用建筑设计防火规范》GB50045-95(2005年版)《自动喷水灭火系统设计规范》GB50084-2001(2005年版)《现场设备、工业管道焊接工程施工及验收规范》GB50236-98经国家固定灭火系统和耐火构件质量监督检验中心检测的型式检验报告及建筑专业提供的建筑平面、立面图及相关资料0二、系统的组成、产品技术条件及参数、工作原理1.系统组成泵组式细水雾灭火系统一般由高压主泵、备用泵、稳压泵、电磁阀、过滤器、泵控制柜、水箱组件、区域阀箱组件、高压细水雾喷头(包括开式、闭式)、火灾报警控制系统及补水增压泵、储水水箱、不锈钢管道等部件组成。(见图一)2.产品技术条件及参数(1).本系统设计流量:本系统最大流量防护区设计流量Q=257。6L/min,系统设计工作压力为14MPa,试验压力为21MPa,最不利点喷头最低工作压力为10MPa。(2).选用高压细水雾泵组一套,RHPP130(其中主泵二用一备).单台主泵Q=130L/min,H=14Mpa,N=37KW;稳压泵一用一备,Q=16L/min,H=1.4Mpa,N=1。5KW。泵组自带控制柜.(3).高压细水雾灭火系统的补水压力不低于0.2MPa,且不得大于0.6MPa,确保正常、连续供水。在地下一层细水雾泵房内设置一个不锈钢储水水箱,水箱制作和安装要求参照国标02S101矩形给水箱图集。水箱外形尺寸为2000x2000x1000mm(长x宽x高),水箱有效容积为:4m3。(4).高压细水雾管:采用满足GB/T149标准的316L不锈钢无缝钢管,阀门:材质均采用316L不锈钢,管材及阀门工作压力为14MPa.(5).开式喷头K=0。45(三个密集档案库房采用)(6).闭式喷头K=0。75(其余业务及技术用房采用)1图1高压细水雾泵组组成图2三、系统工作...
