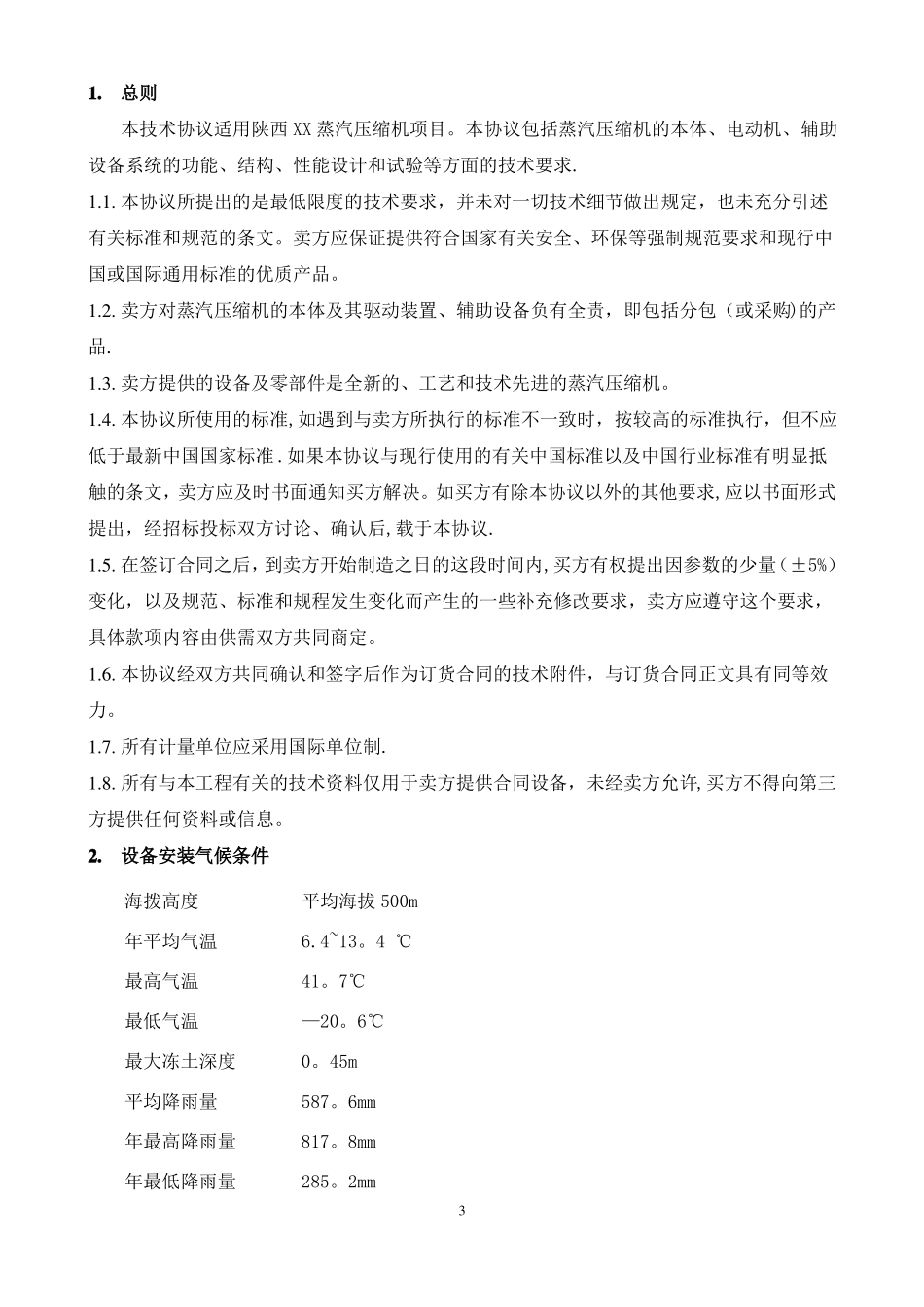

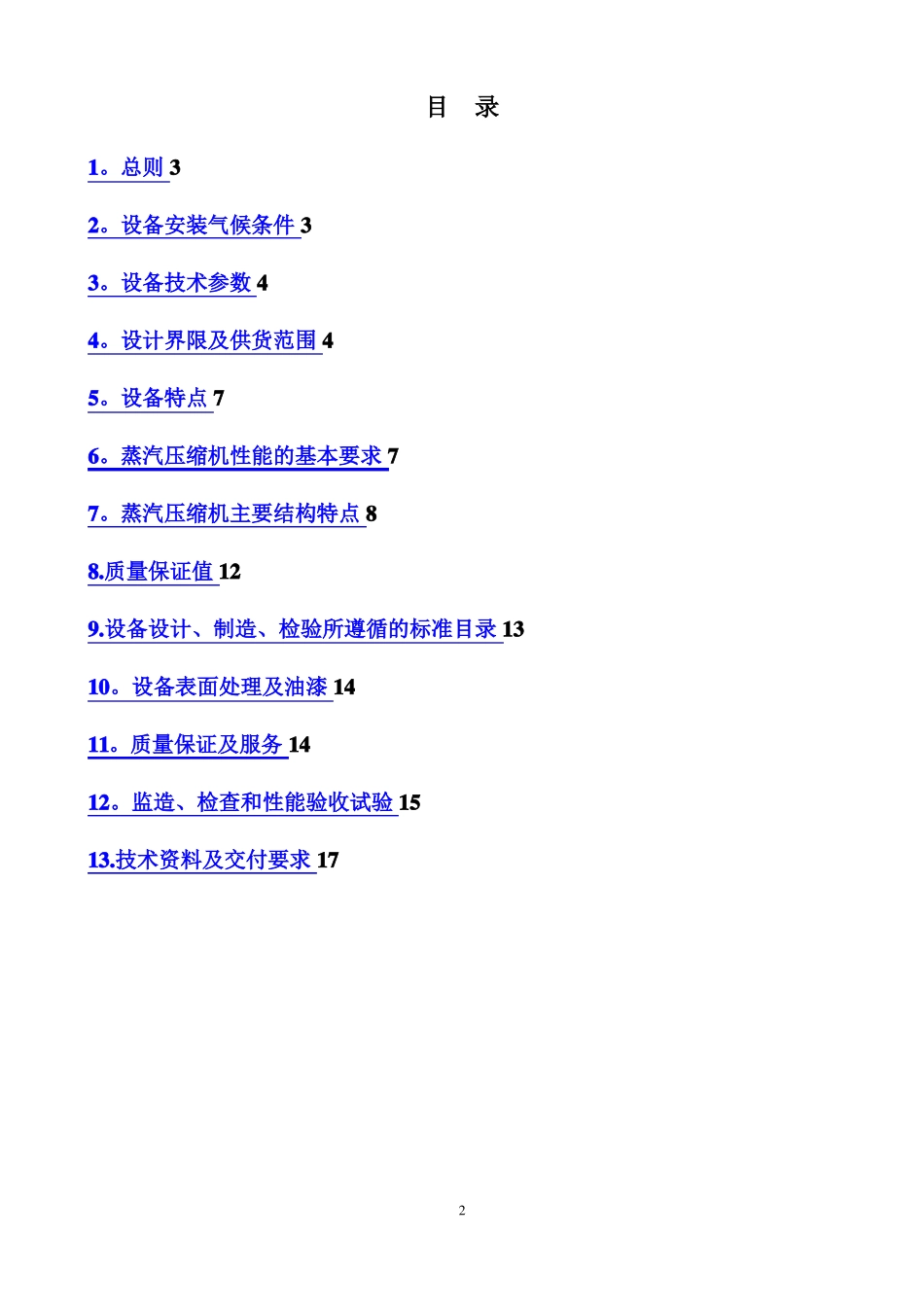

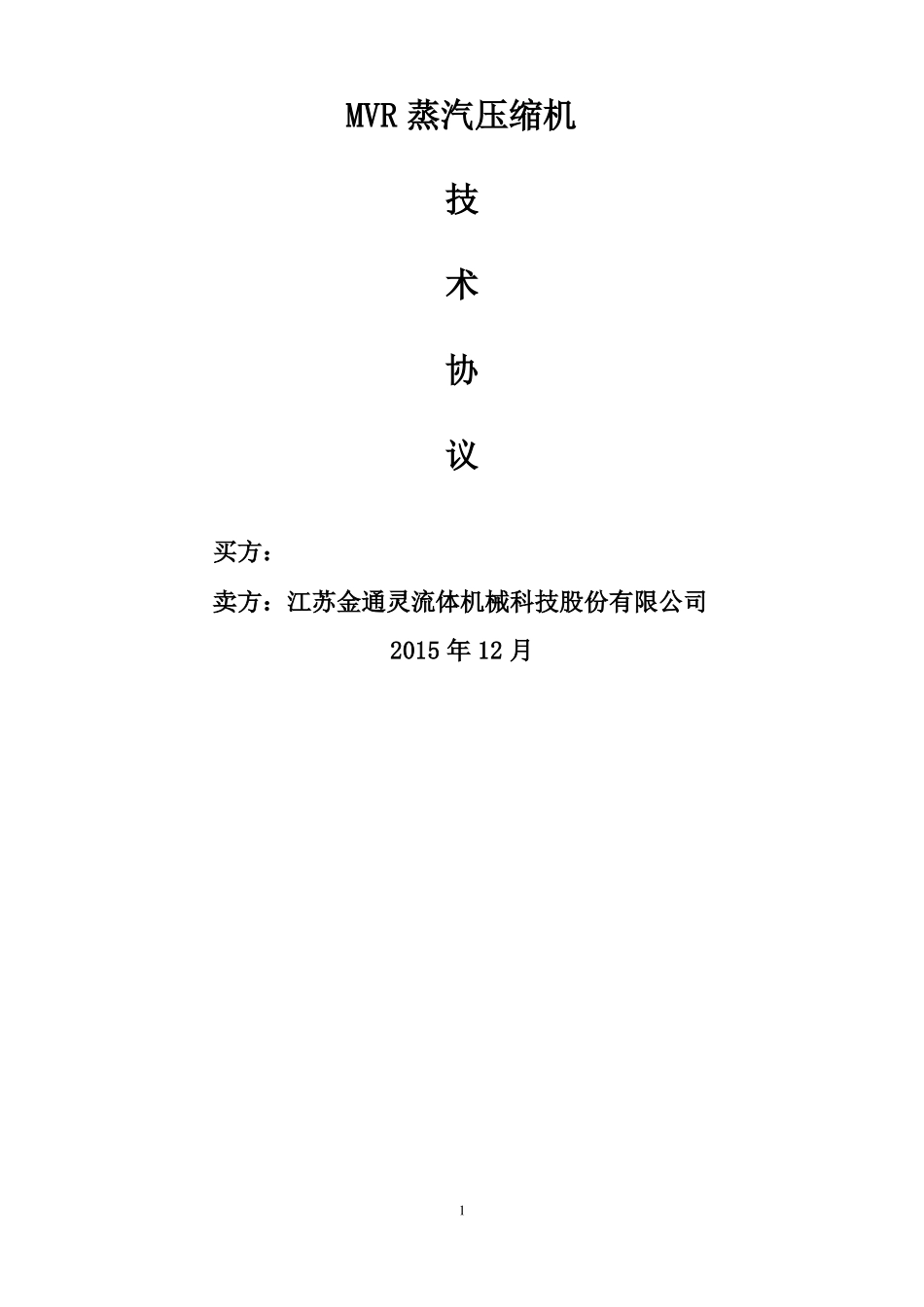

MVR蒸汽压缩机技术买方：卖方：江苏金通灵流体机械科技股份有限公司协议2015年12月1目录1。总则32。设备安装气候条件33。设备技术参数44。设计界限及供货范围45。设备特点76。蒸汽压缩机性能的基本要求77。蒸汽压缩机主要结构特点88.质量保证值129.设备设计、制造、检验所遵循的标准目录1310。设备表面处理及油漆1411。质量保证及服务1412。监造、检查和性能验收试验1513.技术资料及交付要求1721.总则本技术协议适用陕西XX蒸汽压缩机项目。本协议包括蒸汽压缩机的本体、电动机、辅助设备系统的功能、结构、性能设计和试验等方面的技术要求.1.1.本协议所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。卖方应保证提供符合国家有关安全、环保等强制规范要求和现行中国或国际通用标准的优质产品。1.2.卖方对蒸汽压缩机的本体及其驱动装置、辅助设备负有全责，即包括分包（或采购)的产品.1.3.卖方提供的设备及零部件是全新的、工艺和技术先进的蒸汽压缩机。1.4.本协议所使用的标准,如遇到与卖方所执行的标准不一致时，按较高的标准执行，但不应低于最新中国国家标准.如果本协议与现行使用的有关中国标准以及中国行业标准有明显抵触的条文，卖方应及时书面通知买方解决。如买方有除本协议以外的其他要求,应以书面形式提出，经招标投标双方讨论、确认后,载于本协议.1.5.在签订合同之后，到卖方开始制造之日的这段时间内,买方有权提出因参数的少量（±5%）变化，以及规范、标准和规程发生变化而产生的一些补充修改要求，卖方应遵守这个要求，具体款项内容由供需双方共同商定。1.6.本协议经双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。1.7.所有计量单位应采用国际单位制.1.8.所有与本工程有关的技术资料仅用于卖方提供合同设备，未经卖方允许,买方不得向第三方提供任何资料或信息。2.设备安装气候条件海拨高度平均海拔500m年平均气温6.4~13。4℃最高气温41。7℃最低气温—20。6℃最大冻土深度0。45m平均降雨量587。6mm年最高降雨量817。8mm年最低降雨量285。2mm3年平均日照1801h年平均日照百分率45。7%常年风向东北与西南风最大风速25m/s地震烈度八度3.设备技术参数及性能参数3。1MVR压缩机主要参数蒸汽流量：10t/h蒸汽入口温度：87℃蒸汽出口温度：103℃电压：380V频率:50Hz3。2性能参数表用户蒸发量型号入口温度入口压力质量流量体积流量压比排汽压力排汽温度出口饱和温度减温水量饱和温升叶轮直径转速多变内效率内功率电机功率机组噪声风机旋向出口角度进气方向℃kpa（A）Kg/hm3/minKpa(A)℃℃t/h℃mmr/min%kWkWdB（A）备注：机壳为铸件不锈钢316L。8762。56100004421.803112。771561030.446163882239183。535645090待定待定轴向进气陕西10T—16K—87K10t/hJEV10000—87/103—442/1。8按103℃水温初定初定4.设计界限及供货范围44.1.一般要求卖方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本技术协议的要求。4.2.设计界限下列工艺、热控、电气界限内均为卖方的设计界限，包括蒸汽压缩机的基础设计。4.2.1.工艺系统界限：①蒸汽压缩机的入口测量管配对法兰至蒸汽出口测量管配对法兰止(旁通阀及配对法兰在卖方范围内);②蒸汽压缩机与齿轮箱相连接的联轴器及固定螺栓；③冷却器冷却水接口；④齿轮箱和蒸汽压缩机的底板及固定螺栓。4.2.2.热控系统界限：本系统必备的监视仪表，在线仪表电缆，压缩机本体至控制系统间控制电缆我公司供货。4.3.供货范围4.3.1.供货清单序号蜗壳集流器气封转子部分:叶轮螺杆锁紧螺母联轴器联轴器护罩2箱体高速齿轮轴增速箱低速轴低速齿轮高速瓦(可倾瓦）低速瓦（椭圆瓦)油封管件部分：3进口测点联接管DN600进口膨胀节DN600出口膨胀节DN500名称风机本体部分：规格型号316L316L迷宫+蒸汽TC417—4PH2Cr1340CrQ235AQ235A17CrNiMo642CrMo17CrNiMo6巴氏合金巴氏合金铝合金316L316L316L5单位套套套套件件件件套套套套套套套套套套数量111111111111222111产地1江苏江苏江苏江苏江苏江苏进出口扩压管出口测点联接管DN500防喘振装出口压力变送器置...
