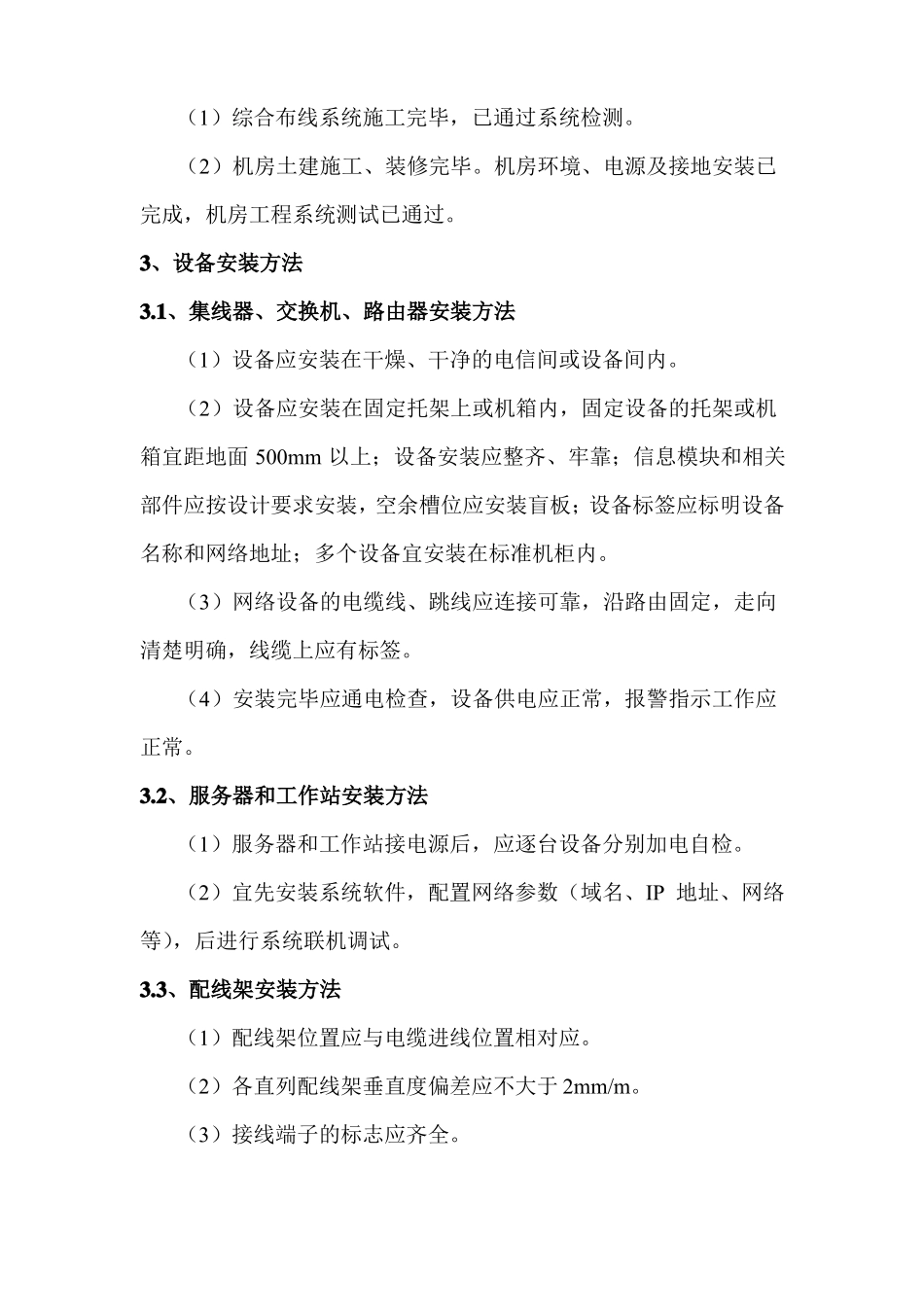

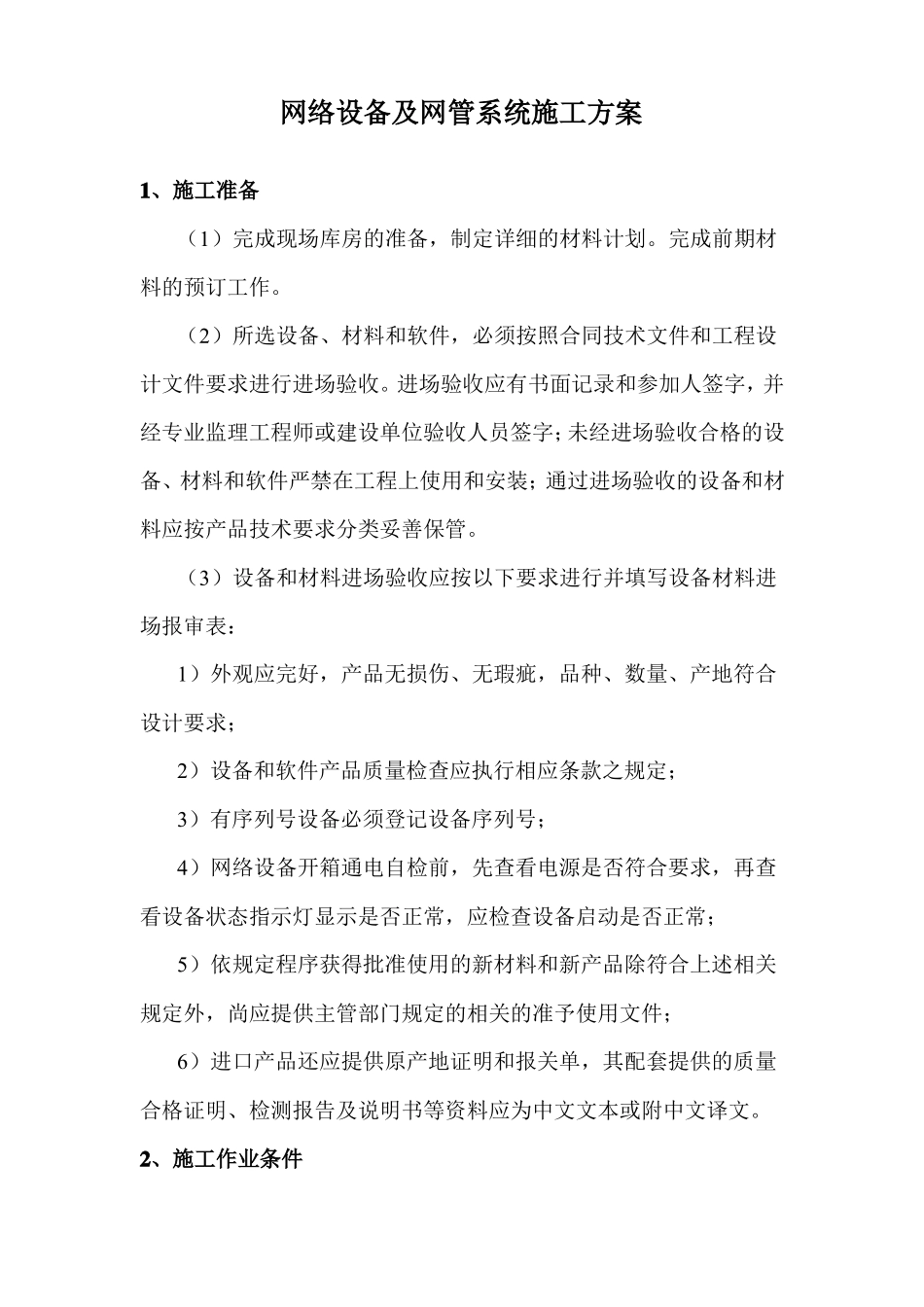

网络设备及网管系统施工方案1、施工准备（1）完成现场库房的准备，制定详细的材料计划。完成前期材料的预订工作。（2）所选设备、材料和软件，必须按照合同技术文件和工程设计文件要求进行进场验收。进场验收应有书面记录和参加人签字，并经专业监理工程师或建设单位验收人员签字；未经进场验收合格的设备、材料和软件严禁在工程上使用和安装；通过进场验收的设备和材料应按产品技术要求分类妥善保管。（3）设备和材料进场验收应按以下要求进行并填写设备材料进场报审表：1）外观应完好，产品无损伤、无瑕疵，品种、数量、产地符合设计要求；2）设备和软件产品质量检查应执行相应条款之规定；3）有序列号设备必须登记设备序列号；4）网络设备开箱通电自检前，先查看电源是否符合要求，再查看设备状态指示灯显示是否正常，应检查设备启动是否正常；5）依规定程序获得批准使用的新材料和新产品除符合上述相关规定外，尚应提供主管部门规定的相关的准予使用文件；6）进口产品还应提供原产地证明和报关单，其配套提供的质量合格证明、检测报告及说明书等资料应为中文文本或附中文译文。2、施工作业条件（1）综合布线系统施工完毕，已通过系统检测。（2）机房土建施工、装修完毕。机房环境、电源及接地安装已完成，机房工程系统测试已通过。3、设备安装方法3.1、集线器、交换机、路由器安装方法（1）设备应安装在干燥、干净的电信间或设备间内。（2）设备应安装在固定托架上或机箱内，固定设备的托架或机箱宜距地面500mm以上；设备安装应整齐、牢靠；信息模块和相关部件应按设计要求安装，空余槽位应安装盲板；设备标签应标明设备名称和网络地址；多个设备宜安装在标准机柜内。（3）网络设备的电缆线、跳线应连接可靠，沿路由固定，走向清楚明确，线缆上应有标签。（4）安装完毕应通电检查，设备供电应正常，报警指示工作应正常。3.2、服务器和工作站安装方法（1）服务器和工作站接电源后，应逐台设备分别加电自检。（2）宜先安装系统软件，配置网络参数（域名、IP地址、网络等），后进行系统联机调试。3.3、配线架安装方法（1）配线架位置应与电缆进线位置相对应。（2）各直列配线架垂直度偏差应不大于2mm/m。（3）接线端子的标志应齐全。3.4、各类配线部件安装方法（1）各部件应完整，安装位置应符合设计要求，标志齐全。（2）固定螺钉应紧固，面板底面应保持在一个水平面上。3.5、接地要求机柜、配线设备、金属钢管及线槽，其联合接地的接地电阻值应不大于1Ω；网络设备机壳上接地点到就近的接地金属体/接地条等的距离≤1.5m；每个给网络设备供电的插排必须有接地，三芯插头的保护地与机房接地点的交流电压差应≤1V；接地导线截面、颜色应符合规范要求。3.6、线缆端接1、线缆端接一般要求：（1）线缆端接前，应检查核对标签编号；（2）线缆终端处必须卡接牢固、接触良好；（3）线缆终端安装应符合设计和产品厂家安装手册要求。2、双绞电缆和连接硬件的端接（1）应使用专用剥线器剥除电缆护套，不得刮伤绝缘层，且每对双绞电缆应尽量保持扭绞状态。非扭绞长度对于5类及以上级别线缆应不大于13mm；（2）双绞电缆与8位模块式通用插座(RJ45)相连，必须按设计要求的顺序正确卡接；（3）双绞电缆屏蔽层与插接件终端处屏蔽罩必须有可靠接触,线缆屏蔽应与插接件屏蔽罩360º圆周接触,接触长度不应小于10mm。3、光缆芯线端接（1）光纤熔接处应加以保护，使用连接器应便于光纤跳接；（2）连接盒面板应有标志；（3）光纤跳线活动连接器在插入适配器前应清洁，所插位置符合设计要求。3.7、软件安装（1）应先安装操作系统软件再安装应用软件。（2）软件安装前应按设计或合同要求检查与服务器或工作站是否匹配，。（3）软件安装前宜对系统数据进行备份。4、施工质量标准4.1、计算机网络质量标准一、主控项目1、设备及材料的规格、型号必须符合设计要求，并有产品合格证。检验方法：按设计检查，且核对产品合格证。2、线缆敷设和端接检测要求（1）线缆弯曲半径1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍。2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6倍。3）主干对绞电缆的弯曲半...
