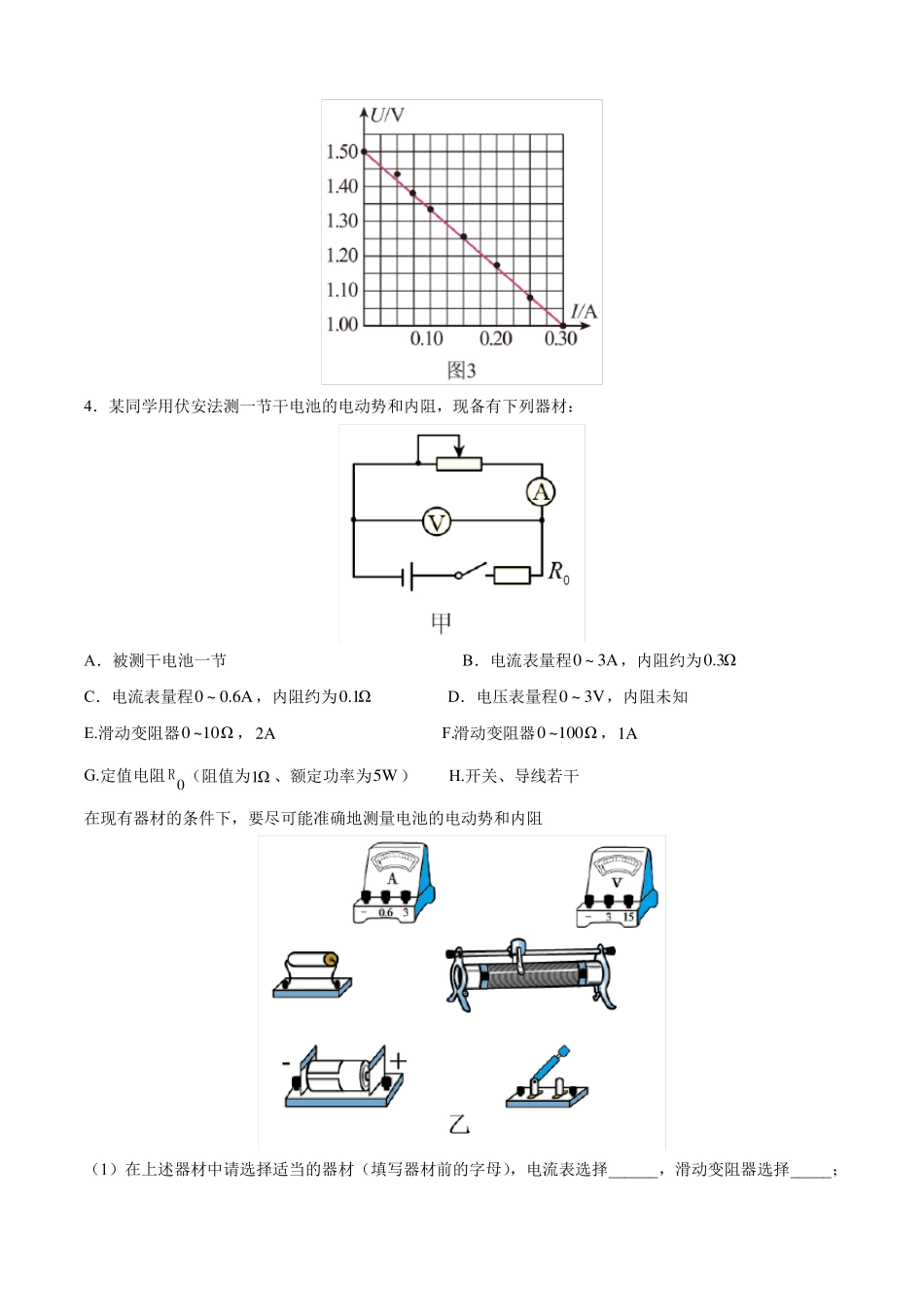

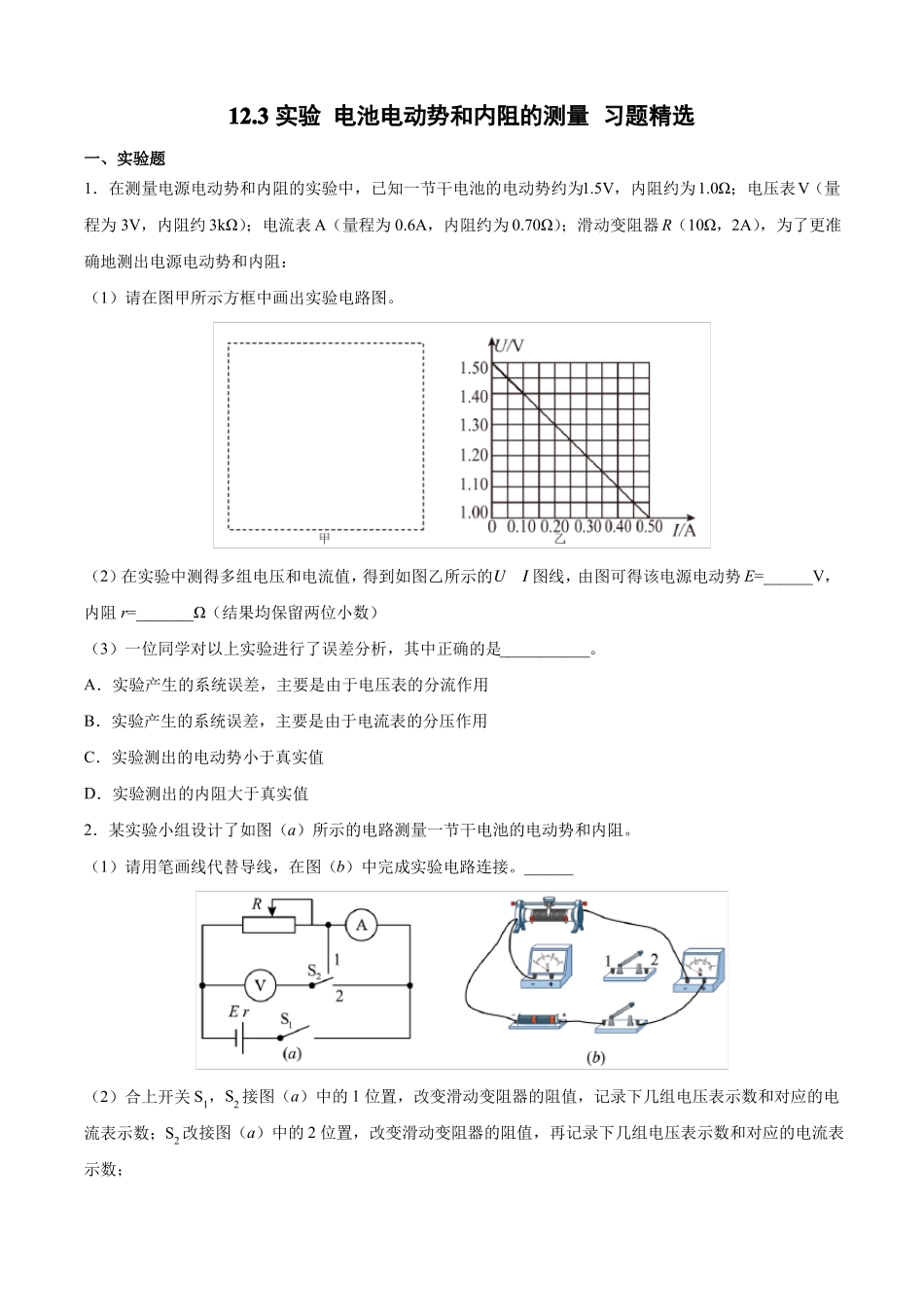

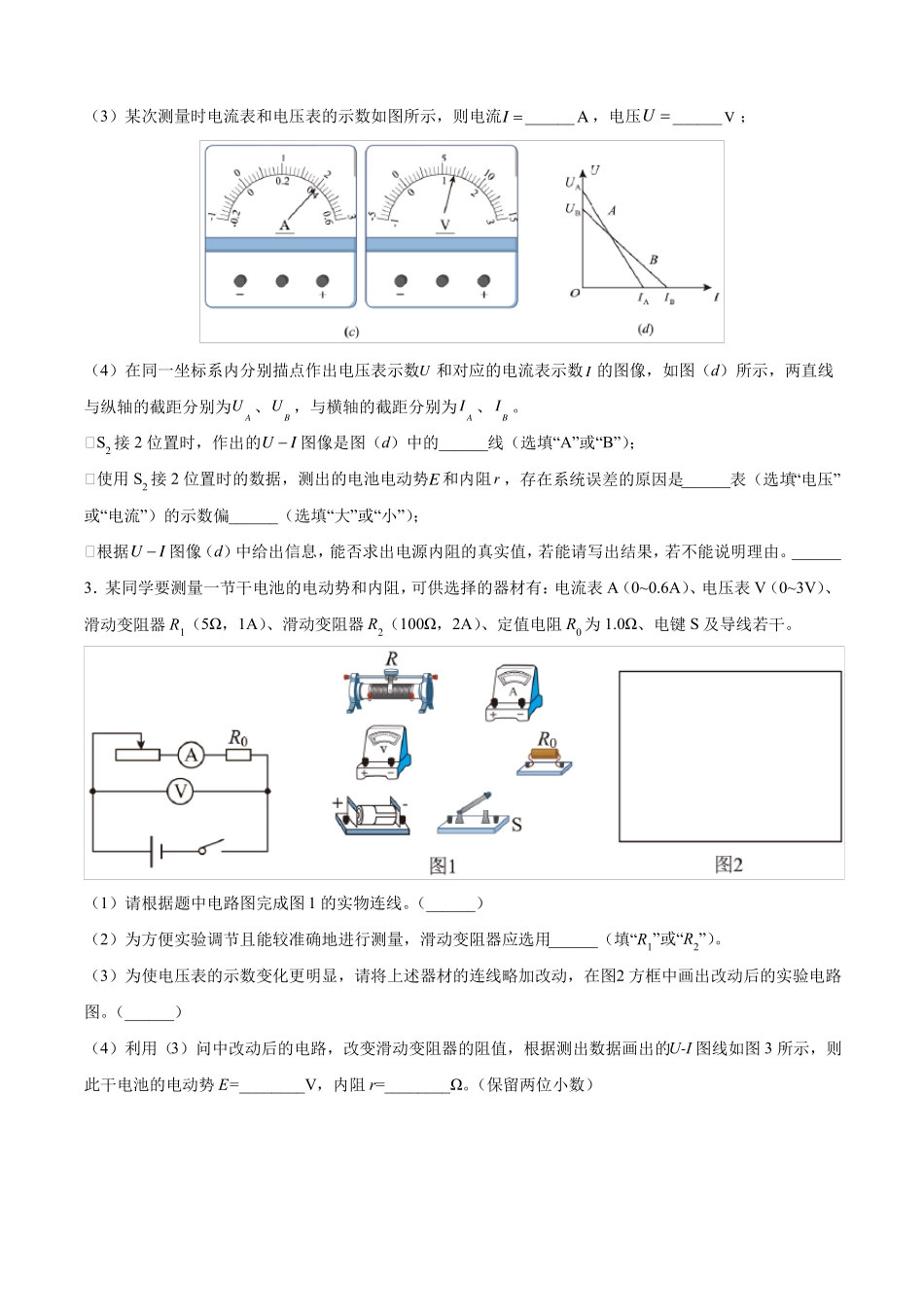

12.3实验电池电动势和内阻的测量习题精选一、实验题1．在测量电源电动势和内阻的实验中，已知一节干电池的电动势约为1.5V，内阻约为1.0Ω；电压表V（量程为3V，内阻约3kΩ）；电流表A（量程为0.6A，内阻约为0.70Ω）；滑动变阻器R（10Ω，2A），为了更准确地测出电源电动势和内阻：（1）请在图甲所示方框中画出实验电路图。（2）在实验中测得多组电压和电流值，得到如图乙所示的UI图线，由图可得该电源电动势E=______V，内阻r=_______Ω（结果均保留两位小数）（3）一位同学对以上实验进行了误差分析，其中正确的是___________。A．实验产生的系统误差，主要是由于电压表的分流作用B．实验产生的系统误差，主要是由于电流表的分压作用C．实验测出的电动势小于真实值D．实验测出的内阻大于真实值2．某实验小组设计了如图（a）所示的电路测量一节干电池的电动势和内阻。（1）请用笔画线代替导线，在图（b）中完成实验电路连接。______（2）合上开关S1，S2接图（a）中的1位置，改变滑动变阻器的阻值，记录下几组电压表示数和对应的电流表示数；S2改接图（a）中的2位置，改变滑动变阻器的阻值，再记录下几组电压表示数和对应的电流表示数；（3）某次测量时电流表和电压表的示数如图所示，则电流I______A，电压U______V；（4）在同一坐标系内分别描点作出电压表示数U和对应的电流表示数I的图像，如图（d）所示，两直线与纵轴的截距分别为UA、UB，与横轴的截距分别为IA、IB。①S2接2位置时，作出的UI图像是图（d）中的______线（选填“A”或“B”）；①使用S2接2位置时的数据，测出的电池电动势E和内阻r，存在系统误差的原因是______表（选填“电压”或“电流”）的示数偏______（选填“大”或“小”）；①根据UI图像______（d）中给出信息，能否求出电源内阻的真实值，若能请写出结果，若不能说明理由。3．某同学要测量一节干电池的电动势和内阻，可供选择的器材有：电流表A（0~0.6A）、电压表V（0~3V）、滑动变阻器R1（5Ω，1A）、滑动变阻器R2（100Ω，2A）、定值电阻R0为1.0Ω、电键S及导线若干。（1）请根据题中电路图完成图1的实物连线。（______）（2）为方便实验调节且能较准确地进行测量，滑动变阻器应选用______（填“R1”或“R2”）。（3）为使电压表的示数变化更明显，请将上述器材的连线略加改动，在图2方框中画出改动后的实验电路图。（______）（4）利用（3）问中改动后的电路，改变滑动变阻器的阻值，根据测出数据画出的U-I图线如图3所示，则此干电池的电动势E=________V，内阻r=________Ω。（保留两位小数）4．某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表量程0~3A，内阻约为0.3ΩC．电流表量程0~0.6A，内阻约为0.1ΩD．电压表量程0~3V，内阻未知E.滑动变阻器0~10Ω，2AF.滑动变阻器0~100Ω，1AG.定值电阻R0（阻值为1Ω、额定功率为5W）H.开关、导线若干在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻（1）在上述器材中请选择适当的器材（填写器材前的字母），电流表选择______，滑动变阻器选择_____；（2）请按照图甲设计的电路图用笔画线将图乙实物电路图补充完整_____；（3）该同学按照要求连接好电路并进行实验，根据实验数据绘出了图所示的UI图像，则电源的电动势E________V，电源内阻r____（保留两位有效数字）；（4）这名同学做完实验后进行了误差分析，结论是E测_______E真，r测_______r真（请用大于或小于完成填空）。5．用如图所示电路测量电源的电动势和内阻。待测电源的电动势约为4V、内阻约为2Ω，保护电阻R1=10Ω和R2=5Ω。除了导线和开关外，实验室还提供了如下器材：A．滑动变阻器R（0~50Ω，额定电流2A）B．滑动变阻器R（0~5Ω，额定电流1A）C．电流表A（0~0.6A，内阻约0.2Ω）D．电流表A（0~200mA，内阻约2Ω）E.电压表V（0~15V，内阻约15kΩ）F.电压表V（0~3V，内阻约3kΩ）实验的主要步骤有：i.将滑动变阻器接入电路的阻值调到最大，闭合开关；ii.逐渐减小滑动变阻器接入电路的阻值，记录电压表示数U和相应电流表示数I；iii.以U为纵坐标，I为横坐标，作U-I图线（U、I都用...
