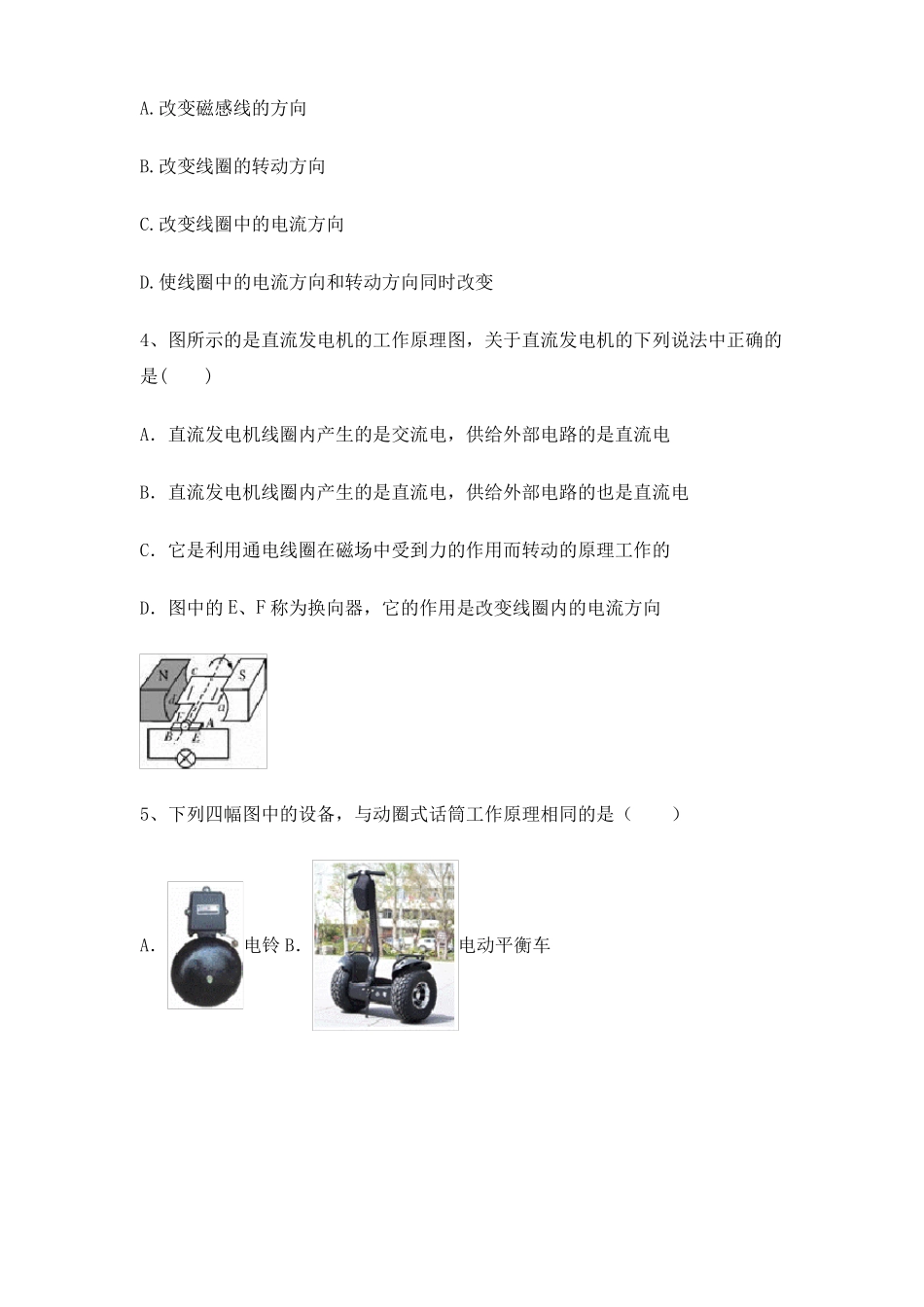

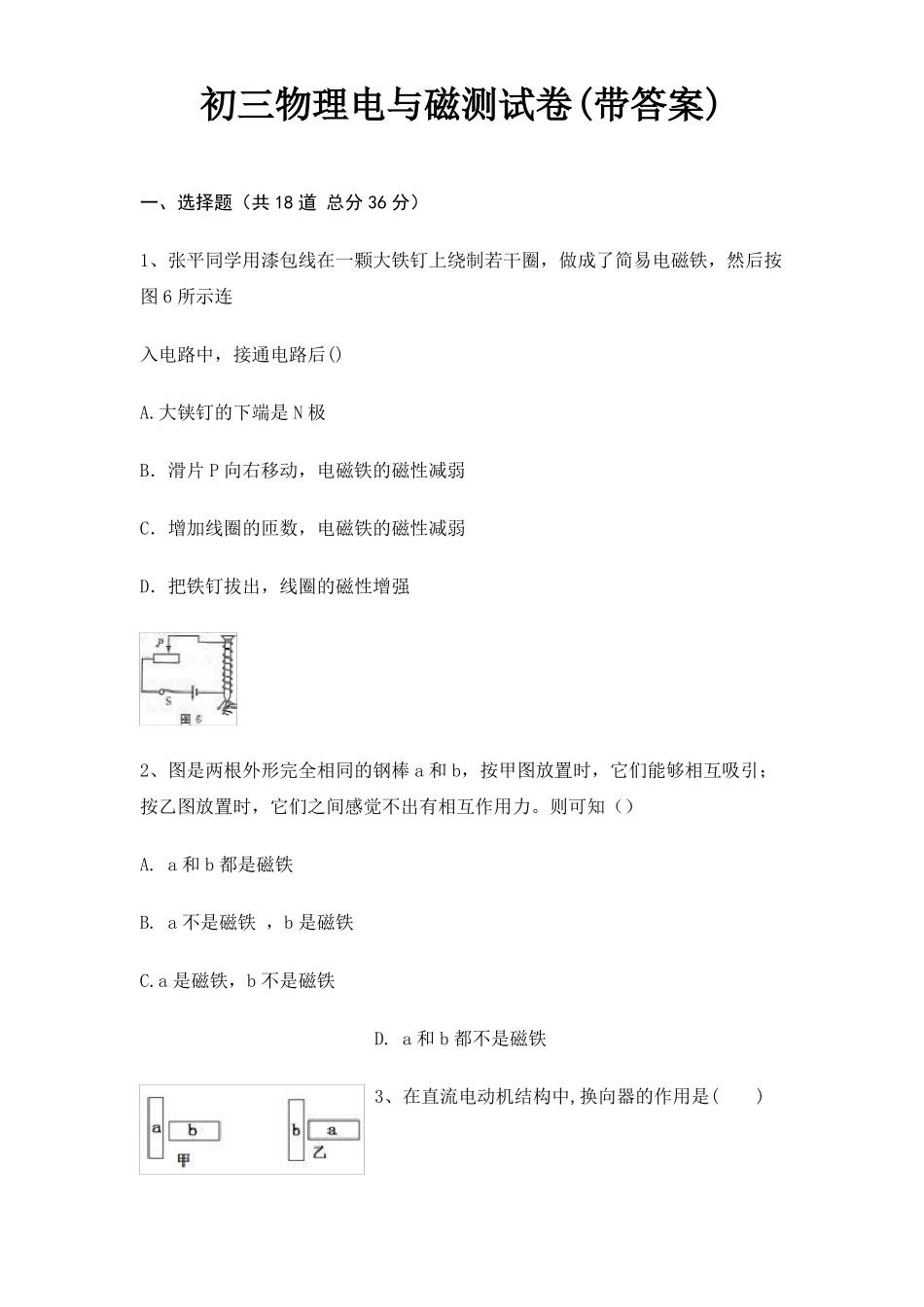

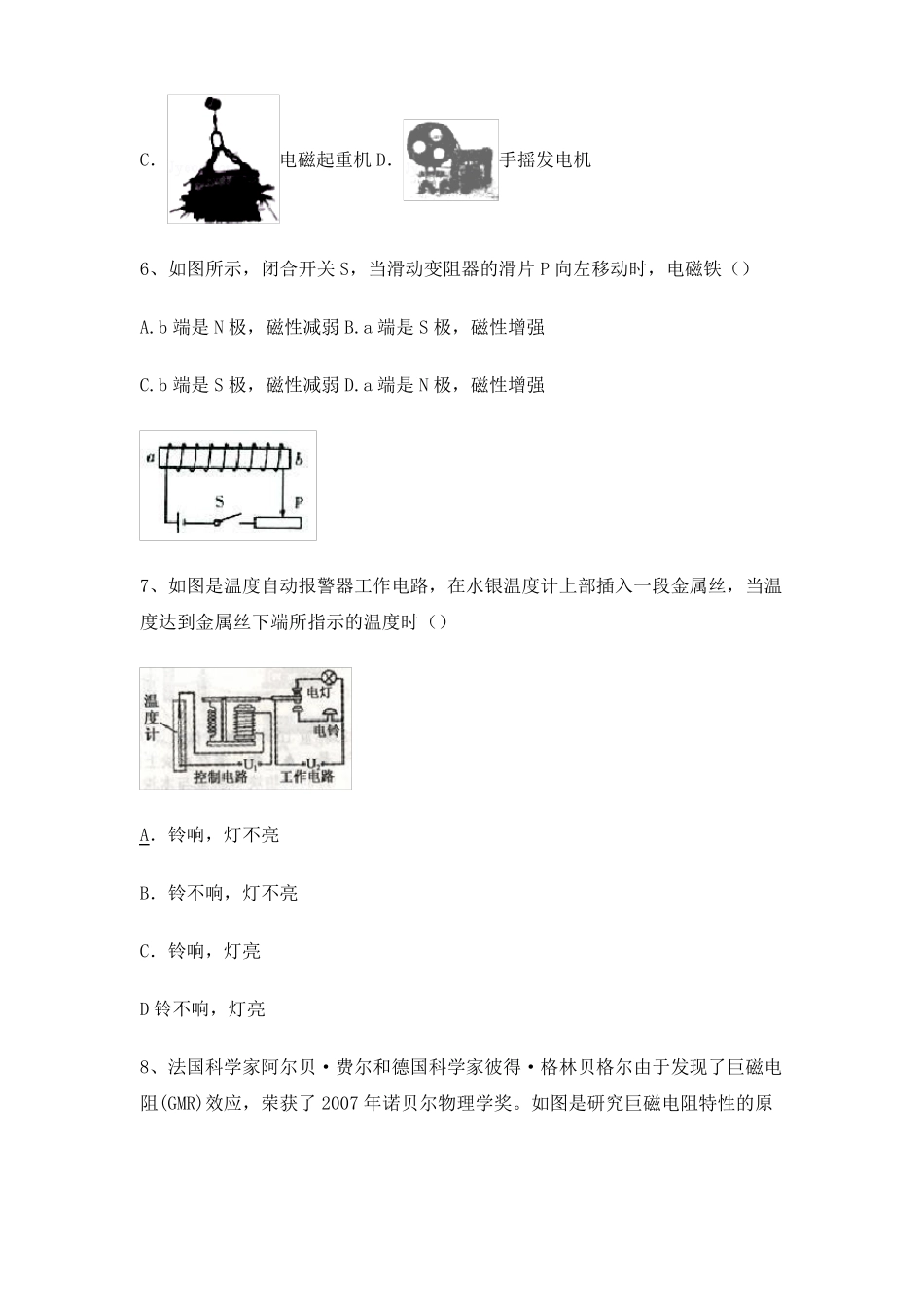

初三物理电与磁测试卷(带答案)一、选择题（共18道总分36分）1、张平同学用漆包线在一颗大铁钉上绕制若干圈，做成了简易电磁铁，然后按图6所示连入电路中，接通电路后()A.大铗钉的下端是N极B．滑片P向右移动，电磁铁的磁性减弱C．增加线圈的匝数，电磁铁的磁性减弱D．把铁钉拔出，线圈的磁性增强2、图是两根外形完全相同的钢棒a和b，按甲图放置时，它们能够相互吸引；按乙图放置时，它们之间感觉不出有相互作用力。则可知（）A.a和b都是磁铁B.a不是磁铁，b是磁铁C.a是磁铁，b不是磁铁D.a和b都不是磁铁3、在直流电动机结构中,换向器的作用是()A.改变磁感线的方向B.改变线圈的转动方向C.改变线圈中的电流方向D.使线圈中的电流方向和转动方向同时改变4、图所示的是直流发电机的工作原理图，关于直流发电机的下列说法中正确的是()A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的D．图中的E、F称为换向器，它的作用是改变线圈内的电流方向5、下列四幅图中的设备，与动圈式话筒工作原理相同的是（）A．电铃B．电动平衡车C．电磁起重机D．手摇发电机6、如图所示，闭合开关S，当滑动变阻器的滑片P向左移动时，电磁铁（）A.b端是N极，磁性减弱B.a端是S极，磁性增强C.b端是S极，磁性减弱D.a端是N极，磁性增强7、如图是温度自动报警器工作电路，在水银温度计上部插入一段金属丝，当温度达到金属丝下端所指示的温度时（）A．铃响，灯不亮B．铃不响，灯不亮C．铃响，灯亮D铃不响，灯亮8、法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应，荣获了2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图。实验发现，当闭合S1、S2后使滑片P向右滑动过程中，指示灯明显变暗，则下列说法正确的是（）A．电磁铁右端为N极B．滑片P向右滑动过程中电磁铁的磁性增强C．巨磁电阻的阻值随磁场的增强而明显增大D．巨磁电阻的阻值随磁场的减弱而明显增大9、开关S闭合后，小磁针静止时的指向如图3所示，由此可知：（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．a端是通电螺线管的N极，c端是电源负极10、在图1所示的四个演示实验中，能够说明电磁感应现象的是:11、如图所示的探究实验装置中不能完成探究内容的是（）A．探究磁极间相互作用规律C．探究通电直导线周围存在磁场B．探究磁性强弱与电流大小的关系D．探究产生感应电流的条件12、图2中是有关电磁现象实验的装置图，其中用来研究电磁感应现象的是（）13、如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。下列四图中与这一过程的工作原理相同的是（）14、下列文字中，能被磁铁吸引的是（）A．粉笔B．塑料尺C．大头针D．橡皮擦15、如图所示，在探究通电螺旋管外部的磁场分布实验中，观察到小磁针指向正确的是（）A．B．C．D．16、下列科学家中首先发现电流周围存在磁场的是A．奥斯特B．法拉第C．库仑D．安培17、如图所示的实验装置图中，能够说明电动机工作原理的是18、（10东营）下列设备中，利用电磁感应原理工作的是A．发电机B．电风扇C．电热饮水机D．白炽灯二、填空题（共10道总分30分）19、如图20.3-6所示，把漆包线紧密绕在铁钉上，就制成一个电磁铁。把线两端的漆刮掉，通过滑动变阻器与电源相连，闭合开关，就有电流通过紧密缠绕的线圈，此时钉帽一端的磁极为（选填"N"或"S"）极。将滑动变阻器的滑片P向右移动时，能够吸引的大头针数目将（选填"增加"或"减少"）．20、王鹏同学按照物理教材的要求安装了一台如图所示的直流电动机模型，图中A处的两个半圆铜环称为_____；若要这台电动机反向转动，则可采用的一种方法是。21、如图当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为极，电源的d端为极。22、小芳用漆包线在笔杆上绕制了一只螺线的电路，闭合开关S后，要的数量增多，变阻器的滑片P管，接入如图所示使螺线吸引大头针...
