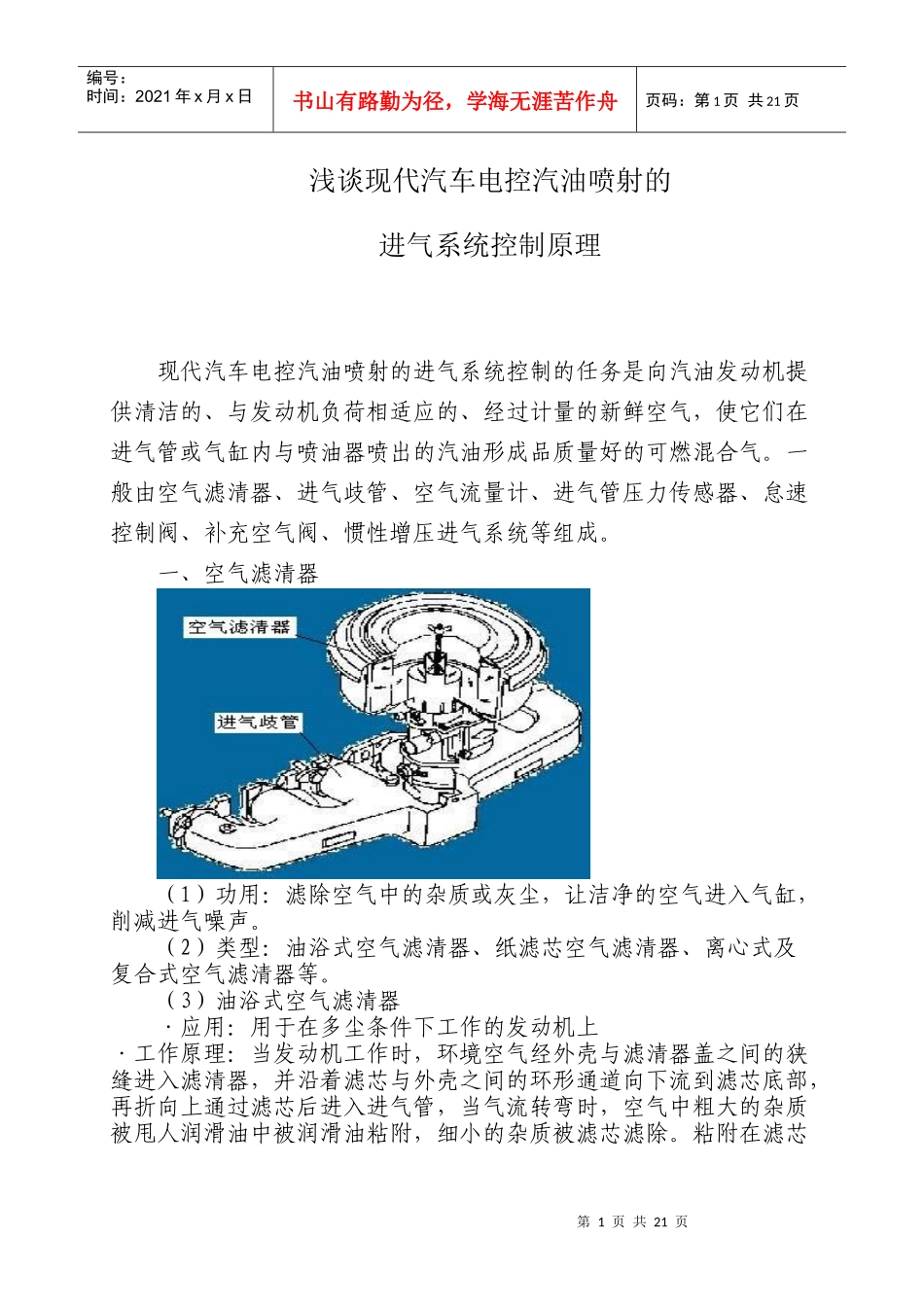

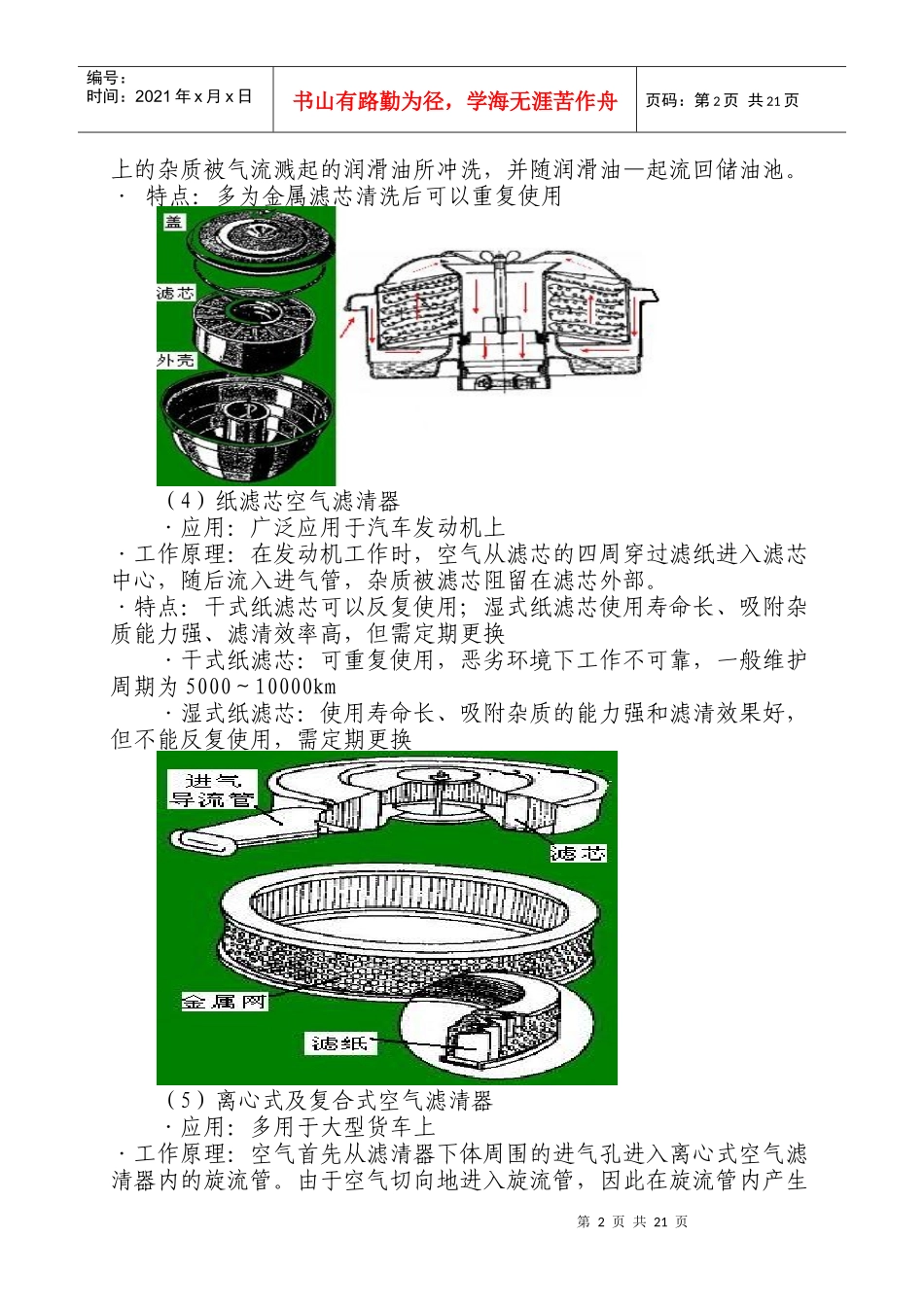

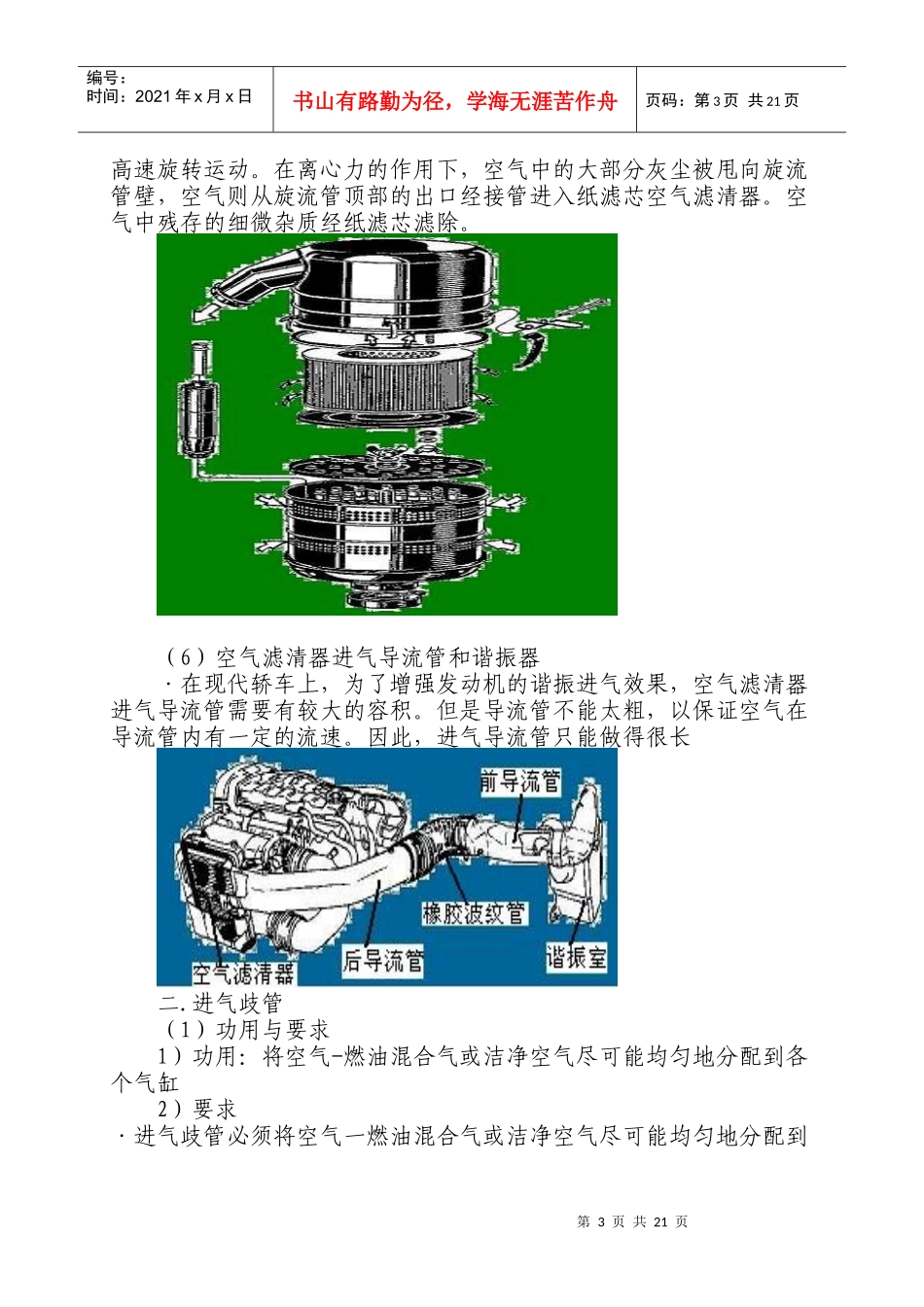

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页浅谈现代汽车电控汽油喷射的进气系统控制原理现代汽车电控汽油喷射的进气系统控制的任务是向汽油发动机提供清洁的、与发动机负荷相适应的、经过计量的新鲜空气，使它们在进气管或气缸内与喷油器喷出的汽油形成品质量好的可燃混合气。一般由空气滤清器、进气歧管、空气流量计、进气管压力传感器、怠速控制阀、补充空气阀、惯性增压进气系统等组成。一、空气滤清器（1）功用：滤除空气中的杂质或灰尘，让洁净的空气进入气缸，削减进气噪声。（2）类型：油浴式空气滤清器、纸滤芯空气滤清器、离心式及复合式空气滤清器等。（3）油浴式空气滤清器·应用：用于在多尘条件下工作的发动机上·工作原理：当发动机工作时，环境空气经外壳与滤清器盖之间的狭缝进入滤清器，并沿着滤芯与外壳之间的环形通道向下流到滤芯底部，再折向上通过滤芯后进入进气管，当气流转弯时，空气中粗大的杂质被甩人润滑油中被润滑油粘附，细小的杂质被滤芯滤除。粘附在滤芯第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页上的杂质被气流溅起的润滑油所冲洗，并随润滑油—起流回储油池。·特点：多为金属滤芯清洗后可以重复使用（4）纸滤芯空气滤清器·应用：广泛应用于汽车发动机上·工作原理：在发动机工作时，空气从滤芯的四周穿过滤纸进入滤芯中心，随后流入进气管，杂质被滤芯阻留在滤芯外部。·特点：干式纸滤芯可以反复使用；湿式纸滤芯使用寿命长、吸附杂质能力强、滤清效率高，但需定期更换·干式纸滤芯：可重复使用，恶劣环境下工作不可靠，一般维护周期为5000～10000km·湿式纸滤芯：使用寿命长、吸附杂质的能力强和滤清效果好，但不能反复使用，需定期更换（5）离心式及复合式空气滤清器·应用：多用于大型货车上·工作原理：空气首先从滤清器下体周围的进气孔进入离心式空气滤清器内的旋流管。由于空气切向地进入旋流管，因此在旋流管内产生第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页高速旋转运动。在离心力的作用下，空气中的大部分灰尘被甩向旋流管壁，空气则从旋流管顶部的出口经接管进入纸滤芯空气滤清器。空气中残存的细微杂质经纸滤芯滤除。（6）空气滤清器进气导流管和谐振器·在现代轿车上，为了增强发动机的谐振进气效果，空气滤清器进气导流管需要有较大的容积。但是导流管不能太粗，以保证空气在导流管内有一定的流速。因此，进气导流管只能做得很长二.进气歧管（1）功用与要求1）功用：将空气-燃油混合气或洁净空气尽可能均匀地分配到各个气缸2）要求·进气歧管必须将空气一燃油混合气或洁净空气尽可能均匀地分配到第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页各个气缸，为此进气歧管内气体流道的长度应尽可能相等；·为了减小气体流动阻力，提高进气能力进气歧管的内壁应该光滑（2）进气歧管类型·用于化油器式/节气门体式发动机多用铝合金轻导热（左上图）·用于气道燃油喷射式发动机可用复合塑料（左下图）（3）可变进气歧管1）功用·充分利用进气波动效应和尽量缩小发动机在高、低速运转时进气速度的差别，从而达到改善发动机经济性及动力性，特别是改善中、低速和中、小负荷时的经济性和动力性的目的2）可变长度进气歧管·根据发动机转速和负荷的变化而自动改变有效长度的进气歧管3）双通道可变进气岐管·根据发动机转速和负荷的变化而自动改变的进气歧管的有效截面积三.空气流量计第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页1.翼片式空气流量计（1）主要件功能·缓冲片：缓冲室内空气对缓冲片的阻尼作用，使翼片转动平稳·旁通空气调节螺钉：调节怠速时旁通空气量的大小，从而调节怠速混合气的成分·电位计：将翼片转动的角度转换为电信号（2）工作原理·翼片全关时，没有进气量，产生电压信号最强·翼片打开时，进气量由小变大，产生电压信号有强变弱·翼片全开时，进气...
