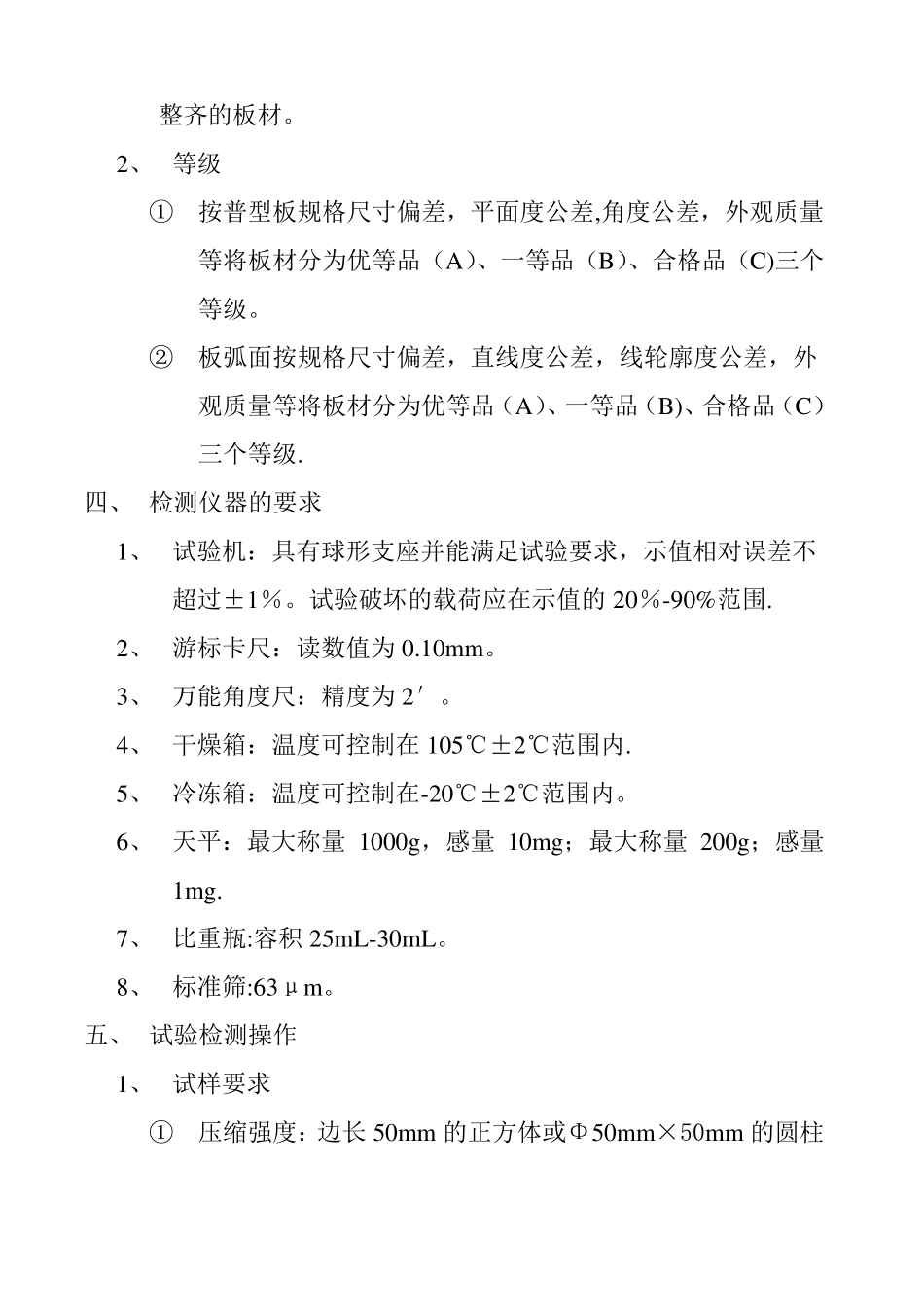

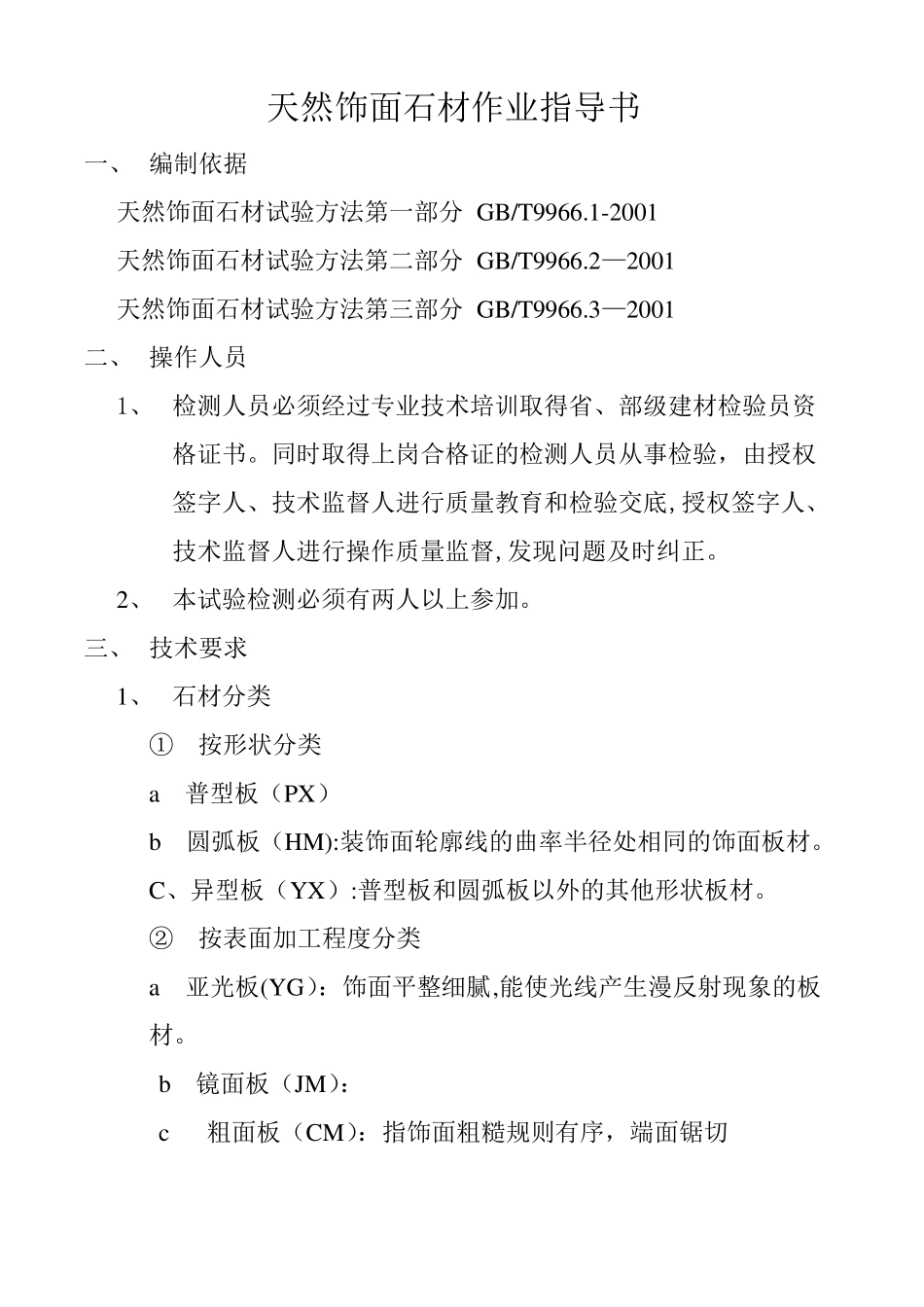

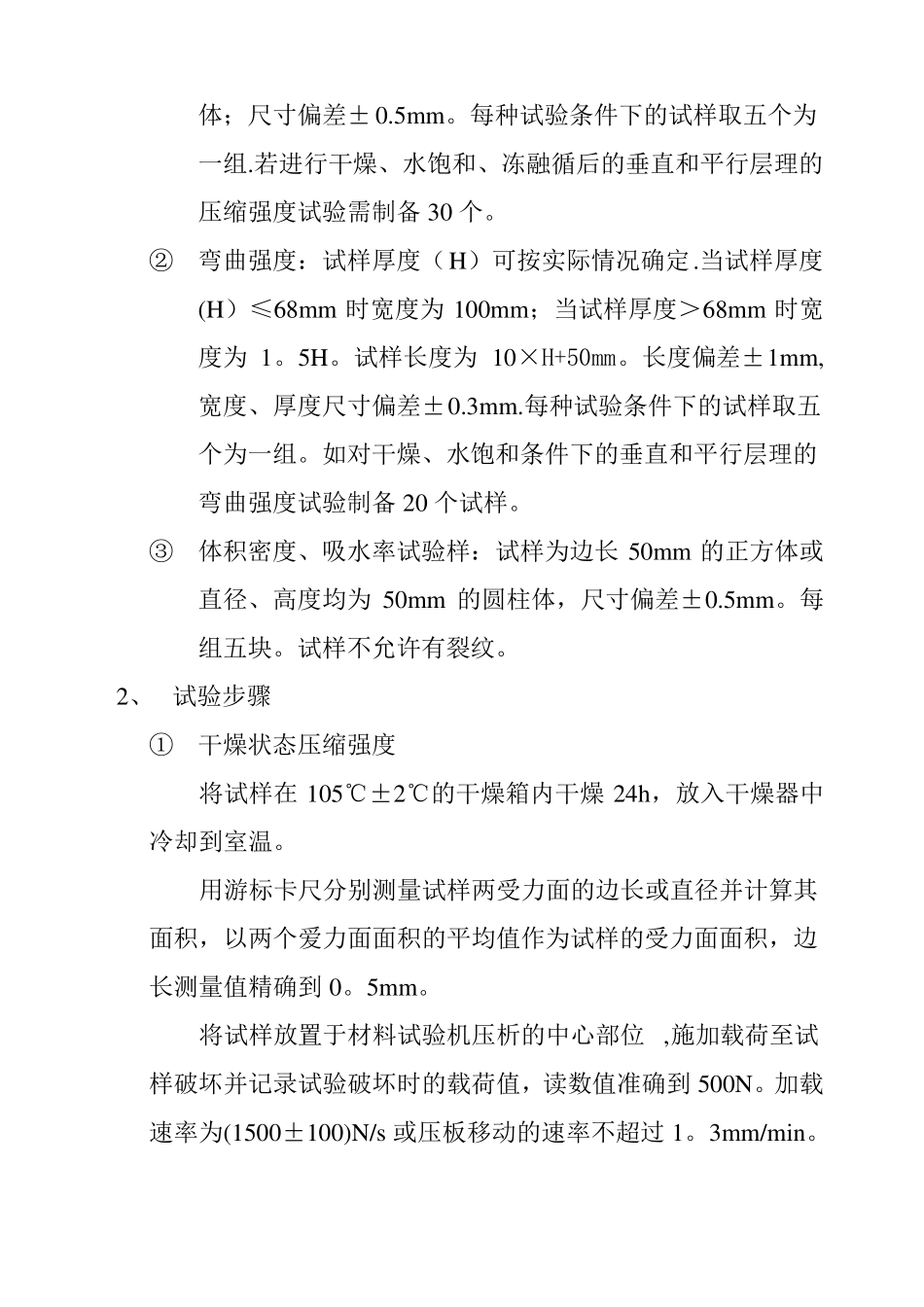

天然饰面石材作业指导书一、编制依据天然饰面石材试验方法第一部分GB/T9966.1-2001天然饰面石材试验方法第二部分GB/T9966.2—2001天然饰面石材试验方法第三部分GB/T9966.3—2001二、操作人员1、检测人员必须经过专业技术培训取得省、部级建材检验员资格证书。同时取得上岗合格证的检测人员从事检验，由授权签字人、技术监督人进行质量教育和检验交底,授权签字人、技术监督人进行操作质量监督,发现问题及时纠正。2、本试验检测必须有两人以上参加。三、技术要求1、石材分类①按形状分类a普型板（PX）b圆弧板（HM):装饰面轮廓线的曲率半径处相同的饰面板材。C、异型板（YX）:普型板和圆弧板以外的其他形状板材。②按表面加工程度分类a亚光板(YG）：饰面平整细腻,能使光线产生漫反射现象的板材。b镜面板（JM）：c粗面板（CM）：指饰面粗糙规则有序，端面锯切整齐的板材。2、等级①按普型板规格尺寸偏差，平面度公差,角度公差，外观质量等将板材分为优等品（A）、一等品（B）、合格品（C)三个等级。②板弧面按规格尺寸偏差，直线度公差，线轮廓度公差，外观质量等将板材分为优等品（A）、一等品（B)、合格品（C）三个等级.四、检测仪器的要求1、试验机：具有球形支座并能满足试验要求，示值相对误差不超过±1％。试验破坏的载荷应在示值的20％-90%范围.2、游标卡尺：读数值为0.10mm。3、万能角度尺：精度为2′。4、干燥箱：温度可控制在105℃±2℃范围内.5、冷冻箱：温度可控制在-20℃±2℃范围内。6、天平：最大称量1000g，感量10mg；最大称量200g；感量1mg.7、比重瓶:容积25mL-30mL。8、标准筛:63μm。五、试验检测操作1、试样要求①压缩强度：边长50mm的正方体或Φ50mm×50mm的圆柱体；尺寸偏差±0.5mm。每种试验条件下的试样取五个为一组.若进行干燥、水饱和、冻融循后的垂直和平行层理的压缩强度试验需制备30个。②弯曲强度：试样厚度（H）可按实际情况确定.当试样厚度(H）≤68mm时宽度为100mm；当试样厚度＞68mm时宽度为1。5H。试样长度为10×H+50mm。长度偏差±1mm,宽度、厚度尺寸偏差±0.3mm.每种试验条件下的试样取五个为一组。如对干燥、水饱和条件下的垂直和平行层理的弯曲强度试验制备20个试样。③体积密度、吸水率试验样：试样为边长50mm的正方体或直径、高度均为50mm的圆柱体，尺寸偏差±0.5mm。每组五块。试样不允许有裂纹。2、试验步骤①干燥状态压缩强度将试样在105℃±2℃的干燥箱内干燥24h，放入干燥器中冷却到室温。用游标卡尺分别测量试样两受力面的边长或直径并计算其面积，以两个爱力面面积的平均值作为试样的受力面面积，边长测量值精确到0。5mm。将试样放置于材料试验机压析的中心部位,施加载荷至试样破坏并记录试验破坏时的载荷值，读数值准确到500N。加载速率为(1500±100)N/s或压板移动的速率不超过1。3mm/min。②水饱和状态压缩强度将试样放置于20℃±2℃的清水中，浸泡48h后取出，拧干的湿毛巾擦去试样表面水分。用游标卡尺分别测量试样两受力面的边长或直径并计算其面积，以两个爱力面面积的平均值作为试样的受力面面积，边长测量值精确到0。5mm。将试样放置于材料试验机压析的中心部位，施加载荷至试样破坏并记录试验破坏时的载荷值，读数值准确到500N。加载速率为（1500±100）N/s或压板移动的速率不超过1。3mm/min。③冻融循环后压缩强度用清水洗净试样，并将其置于20℃±2℃的清水中浸泡48h，取出立即放入-20℃±2℃的冷冻箱内冷冻4h，再将其放入流动的清水中融化4h。反复冻融25次后用拧干的湿毛巾将试样表面水分擦去.用游标卡尺分别测量试样两受力面的边长或直径并计算其面积，以两个爱力面面积的平均值作为试样的受力面面积,边长测量值精确到0。5mm.将试样放置于材料试验机压析的中心部位，施加载荷至试样破坏并记录试验破坏时的载荷值，读数值准确到500N。加载速率为（1500±100）N/s或压板移动的速率不超过1。3mm/min。④干燥状态弯曲强度在105℃±2℃的干燥箱内干燥24h后，放入干燥器中冷却到室温。调节支架下支座之间的距离（L=10×H)和上支座之间的距离（L/2）,误差±1.0mm内。按照试样上标记的支点位置将其放在上下支架之间。一般情况下应...
