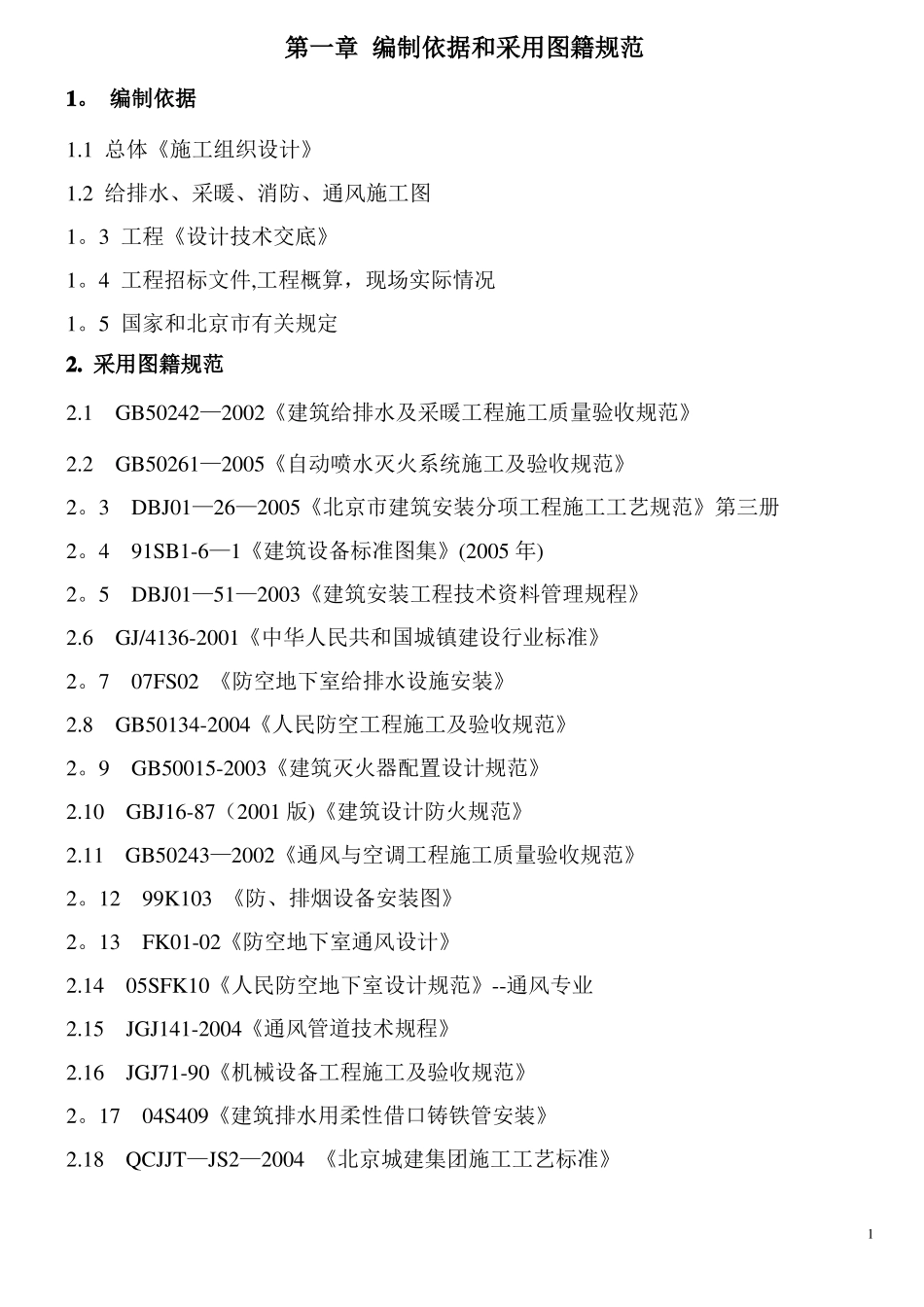

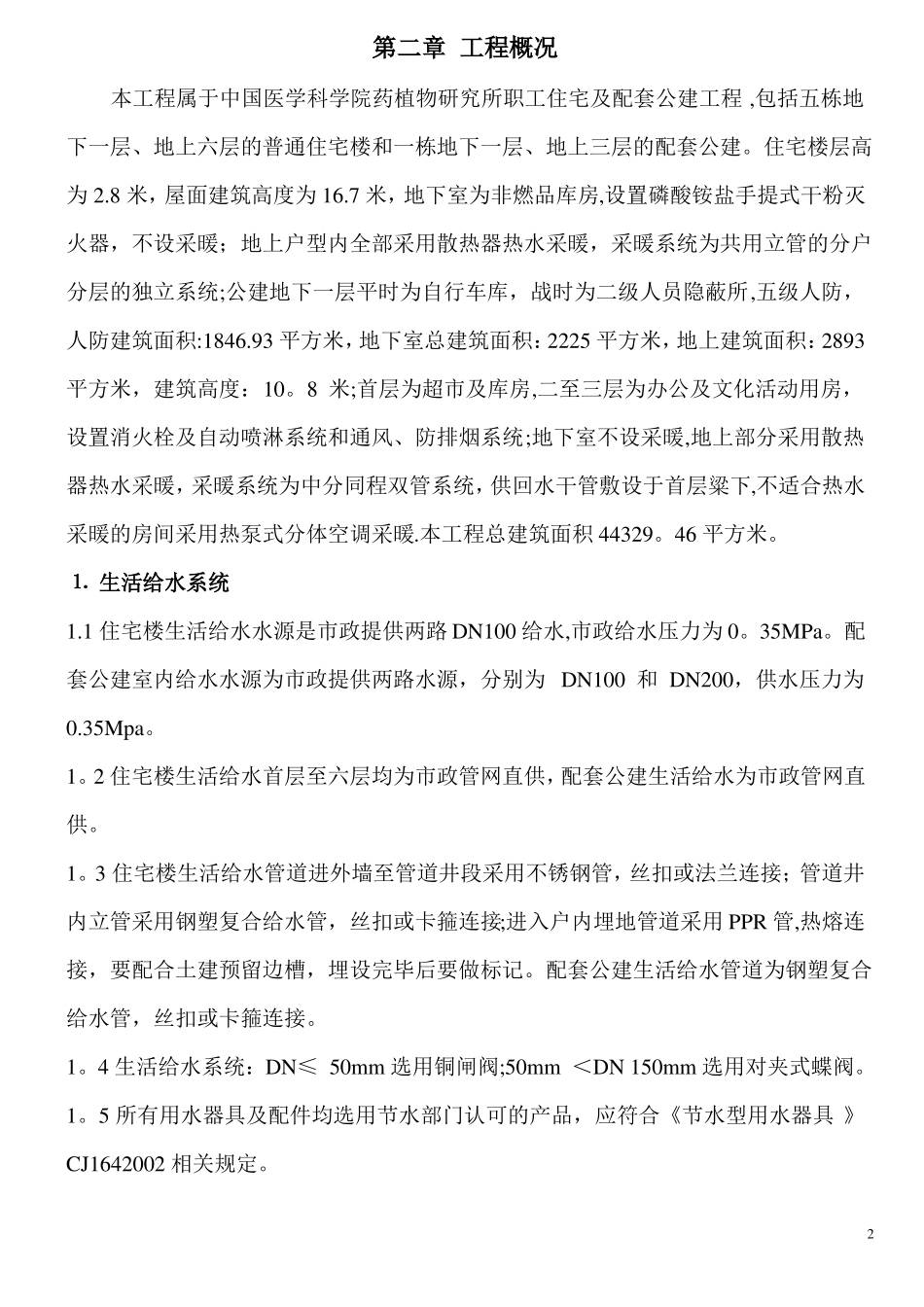

第一章编制依据和采用图籍规范1。编制依据1.1总体《施工组织设计》1.2给排水、采暖、消防、通风施工图1。3工程《设计技术交底》1。4工程招标文件,工程概算，现场实际情况1。5国家和北京市有关规定2.采用图籍规范2.1GB50242—2002《建筑给排水及采暖工程施工质量验收规范》2.2GB50261—2005《自动喷水灭火系统施工及验收规范》2。3DBJ01—26—2005《北京市建筑安装分项工程施工工艺规范》第三册2。491SB1-6—1《建筑设备标准图集》(2005年)2。5DBJ01—51—2003《建筑安装工程技术资料管理规程》2.6GJ/4136-2001《中华人民共和国城镇建设行业标准》2。707FS02《防空地下室给排水设施安装》2.8GB50134-2004《人民防空工程施工及验收规范》2。9GB50015-2003《建筑灭火器配置设计规范》2.10GBJ16-87（2001版)《建筑设计防火规范》2.11GB50243—2002《通风与空调工程施工质量验收规范》2。1299K103《防、排烟设备安装图》2。13FK01-02《防空地下室通风设计》2.1405SFK10《人民防空地下室设计规范》--通风专业2.15JGJ141-2004《通风管道技术规程》2.16JGJ71-90《机械设备工程施工及验收规范》2。1704S409《建筑排水用柔性借口铸铁管安装》2.18QCJJT—JS2—2004《北京城建集团施工工艺标准》1第二章工程概况本工程属于中国医学科学院药植物研究所职工住宅及配套公建工程,包括五栋地下一层、地上六层的普通住宅楼和一栋地下一层、地上三层的配套公建。住宅楼层高为2.8米，屋面建筑高度为16.7米，地下室为非燃品库房,设置磷酸铵盐手提式干粉灭火器，不设采暖；地上户型内全部采用散热器热水采暖，采暖系统为共用立管的分户分层的独立系统;公建地下一层平时为自行车库，战时为二级人员隐蔽所,五级人防，人防建筑面积:1846.93平方米，地下室总建筑面积：2225平方米，地上建筑面积：2893平方米，建筑高度：10。8米;首层为超市及库房,二至三层为办公及文化活动用房，设置消火栓及自动喷淋系统和通风、防排烟系统;地下室不设采暖,地上部分采用散热器热水采暖，采暖系统为中分同程双管系统，供回水干管敷设于首层粱下,不适合热水采暖的房间采用热泵式分体空调采暖.本工程总建筑面积44329。46平方米。⒈生活给水系统1.1住宅楼生活给水水源是市政提供两路DN100给水,市政给水压力为0。35MPa。配套公建室内给水水源为市政提供两路水源，分别为DN100和DN200，供水压力为0.35Mpa。1。2住宅楼生活给水首层至六层均为市政管网直供，配套公建生活给水为市政管网直供。1。3住宅楼生活给水管道进外墙至管道井段采用不锈钢管，丝扣或法兰连接；管道井内立管采用钢塑复合给水管，丝扣或卡箍连接;进入户内埋地管道采用PPR管,热熔连接，要配合土建预留边槽，埋设完毕后要做标记。配套公建生活给水管道为钢塑复合给水管，丝扣或卡箍连接。1。4生活给水系统：DN≤50mm选用铜闸阀;50mm＜DN150mm选用对夹式蝶阀。1。5所有用水器具及配件均选用节水部门认可的产品，应符合《节水型用水器具》CJ1642002相关规定。22。中水给水系统2。1本工程中水给水为市政中水管网提供,水压为0.35Mpa。2.2中水给水管道进外墙至管井段采用不锈钢管，丝扣或法兰连接，埋地段做防腐处理，管井内立管采用钢塑复合给水管，丝扣或卡箍连接，进入户内埋地管采用PPR管,热熔连接，要配合土建预留边槽，埋设完毕后要做标记。配套公建中水给水管采用钢塑复合给水管,丝扣或卡箍连接.2.3中水管道安装时有防止误接、误用、误饮的措施，标注齐全。工作场所及绿化中水取水口应设带锁装置。2.4中水给水系统:DN≤50mm选用铜闸阀。3.生活污水排水系统3。1首层单排，二至六层为一个重力流排水系统，废污合流。3。2管材采用W型柔性接口机制铸铁排水管，不锈钢抱箍加橡胶圈连接。3。3排水管按图纸设计施工说明中要求的坡度施工。4。采暖系统4。1住宅部分4.1。1地上部分全部采用散热器热水供暖。4。1.2采暖系统为共用立管的分户分层的独立系统,每层在入户干管位置设置热量计量表(插卡）。(型号需甲方待定)4。1.3本工程热源由设在小区的热力站提供，楼内采暖的供回水温度为85℃/60℃。4。1.4系统最高工作压力为0。5Mpa,系统定压由小区热力站保证。4。1.5住宅采暖...
